# 集成华为云 Kafka

注意

该功能在基础版中不可用

Kafka 是由 Apache 基金会开发的流处理平台，专为分布式、高吞吐量系统而设计。由于其优良的分布式微服务和發布订阅模式设计，Kafka 被大量组织用于构建消息中心及实时流式处理。

而在物联网生态中，Kafka 已经是物联网中不可或缺的重要枢纽之一。设备产生的海量数据被传入 Kafka 中，方便后续进行存储、转换、处理、查询和分析。

华为云分布式消息服务 Kafka (opens new window)，是华为云基于开源社区版 Kafka 提供的消息队列服务，向用户提供计算、存储和带宽资源独占式的 Kafka 专享实例。

EMQX Cloud (opens new window) 是由 EMQX 建立的云上 MQTT 服务。EMQX 团队在物联网领域耕织多年，EMQX MQTT 服务器在过去几年中被全球数千家企业用户使用。每一台部署都拥有独立的 VPS、负载均衡、DNS，保证系统安全与稳定。

本篇指南将会连通华为云 Kafka 和 EMQX Cloud，并通过 EMQX Cloud 数据集成将 MQTT 消息转发到 Kafka 主题。

在开始之前，您需要完成以下操作：

  • 已经在 EMQX Cloud 上创建部署(EMQX 集群)。
  • 已经在华为云上创建 kafka 资源。
  • 对于专业版部署用户：请先完成 对等连接的创建，下文提到的 IP 均指资源的内网 IP。(专业版部署若开通 NAT 网关也可使用公网 IP 进行连接）
  • 对于 BYOC 部署用户：请首先为 BYOC 部署所在的 VPC 与资源所在的 VPC 之间建立对等连接。注：下文提到的 IP 均指资源的内网 IP。如需通过公网地址访问资源，请首先在您的公有云控制台中为 BYOC 部署所在 VPC 配置 NAT 网关。

# 华为云 Kafka 配置

  1. 创建 Kafka 主题，开放端口，并记录 Kafka 连接地址 在华为云 Kafka 控制台中，点击 Topic 管理 -> 创建 Topic，创建一个名为 testTopic 的主题。

    huawei_kafka_set_topic

  2. 打开 Kafka 安全组中的 9092 端口

    注意：实际生产环境只需要添加 Cloud VPC (10.0.0.0/8)网段即可

    huawei_kafka_set_port

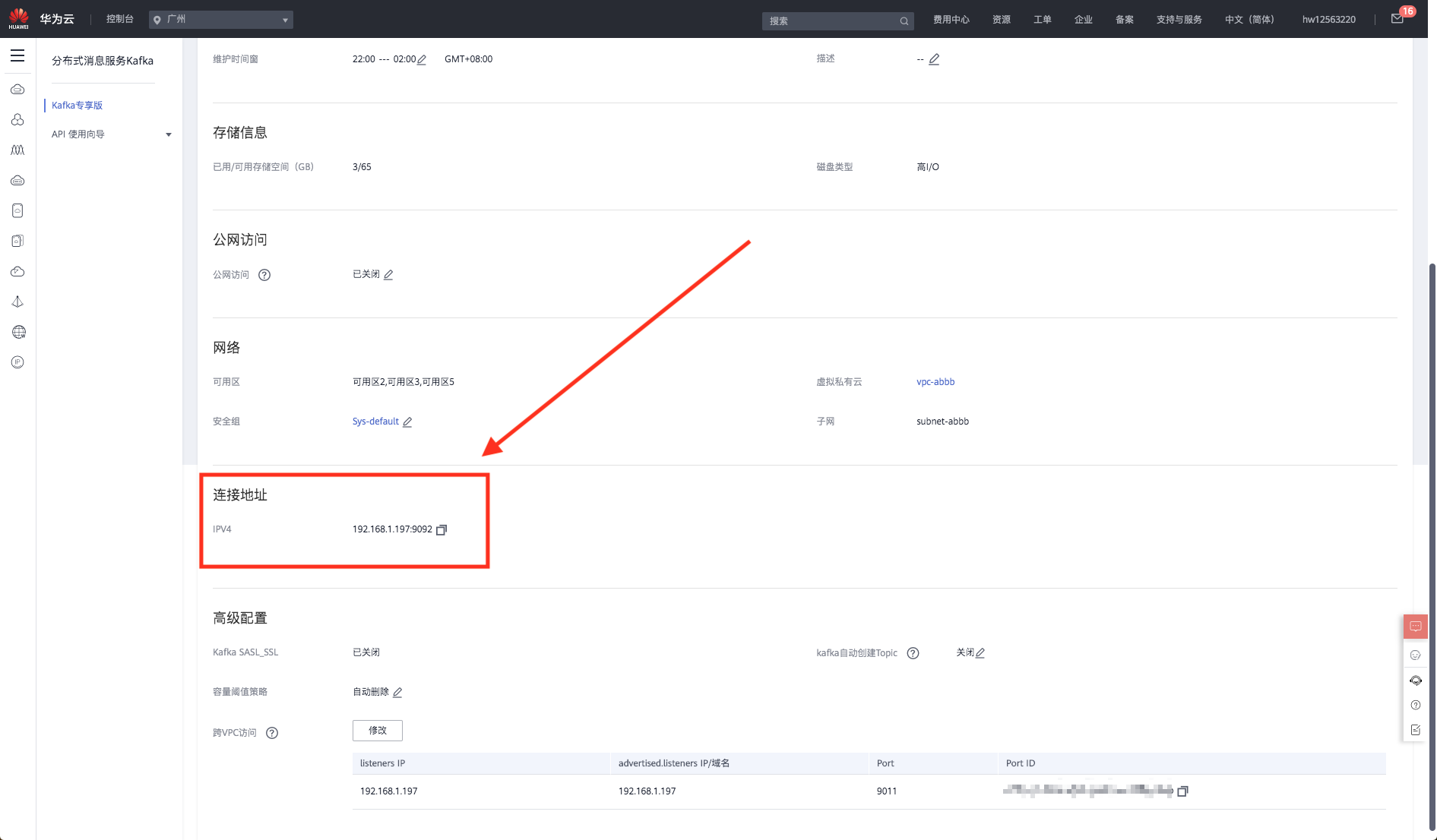

  3. 记录下 Kafka 实例的连接地址。

    huawei_kafka_addr

# 部署数据集成配置

  1. 创建 Kafka 资源并测试连接

    在数据集成页面点击 kafka 数据转发资源，填入 kafka 连接信息并点击测试，如测试失败请及时检查 kafka 连接信息是否正确。

    创建资源

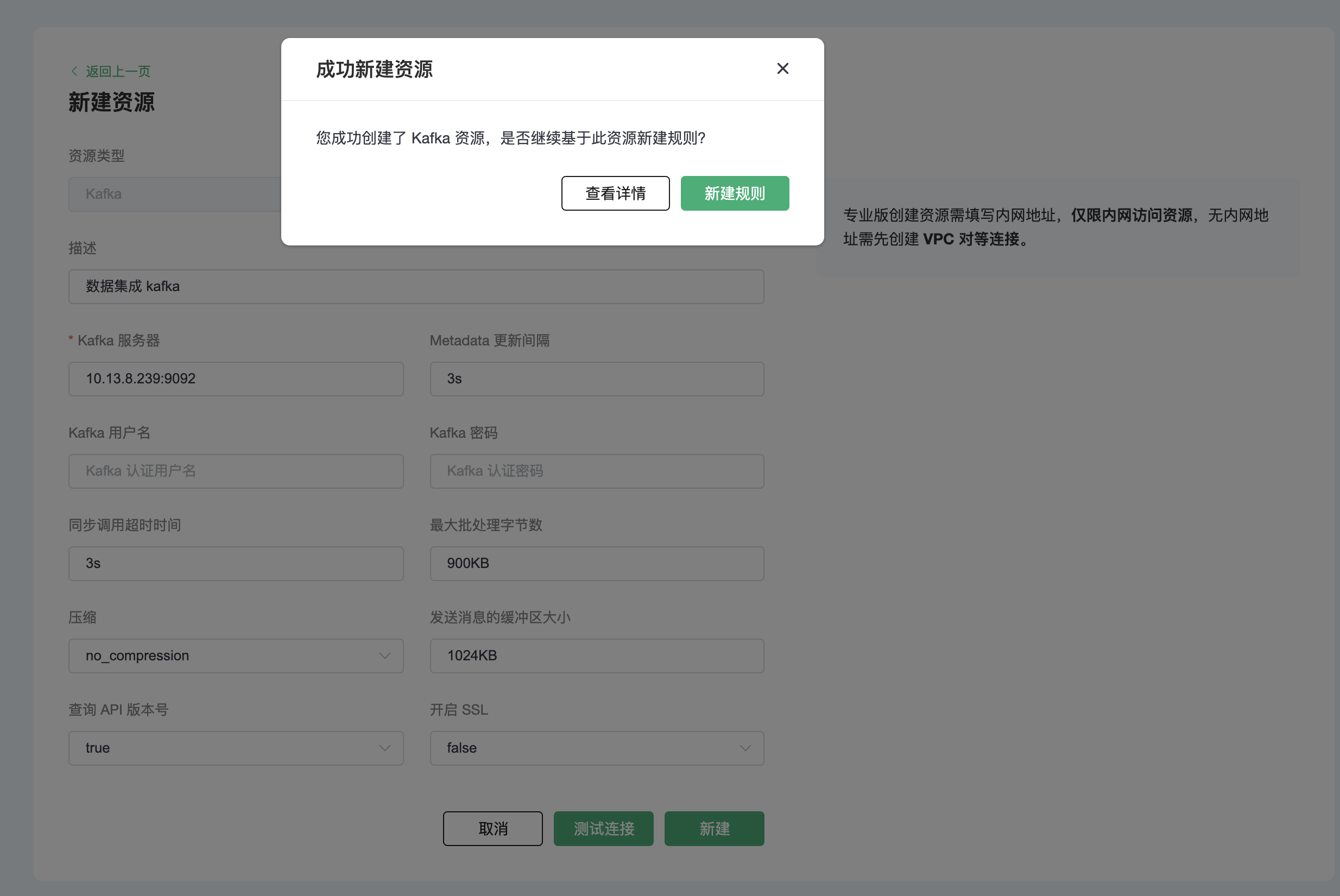

  2. 测试通过后点击新建按钮，将看到创建资源成功提示按钮 创建资源

  3. 新建规则

    将下面规则 SQL 填入到 SQL 输入框中，在下面规则中我们从 temp_hum/emqx 主题读取消息上报时间 up_timestamp、客户端 ID、消息体(Payload) ，并从消息体中分别读取温度和湿度。

    SELECT

timestamp as up_timestamp,
clientid as client_id,
payload.temp as temp,
payload.hum as hum

FROM

"temp_hum/emqx"
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10

    kafka_create_sql

  4. 为规则关联动作

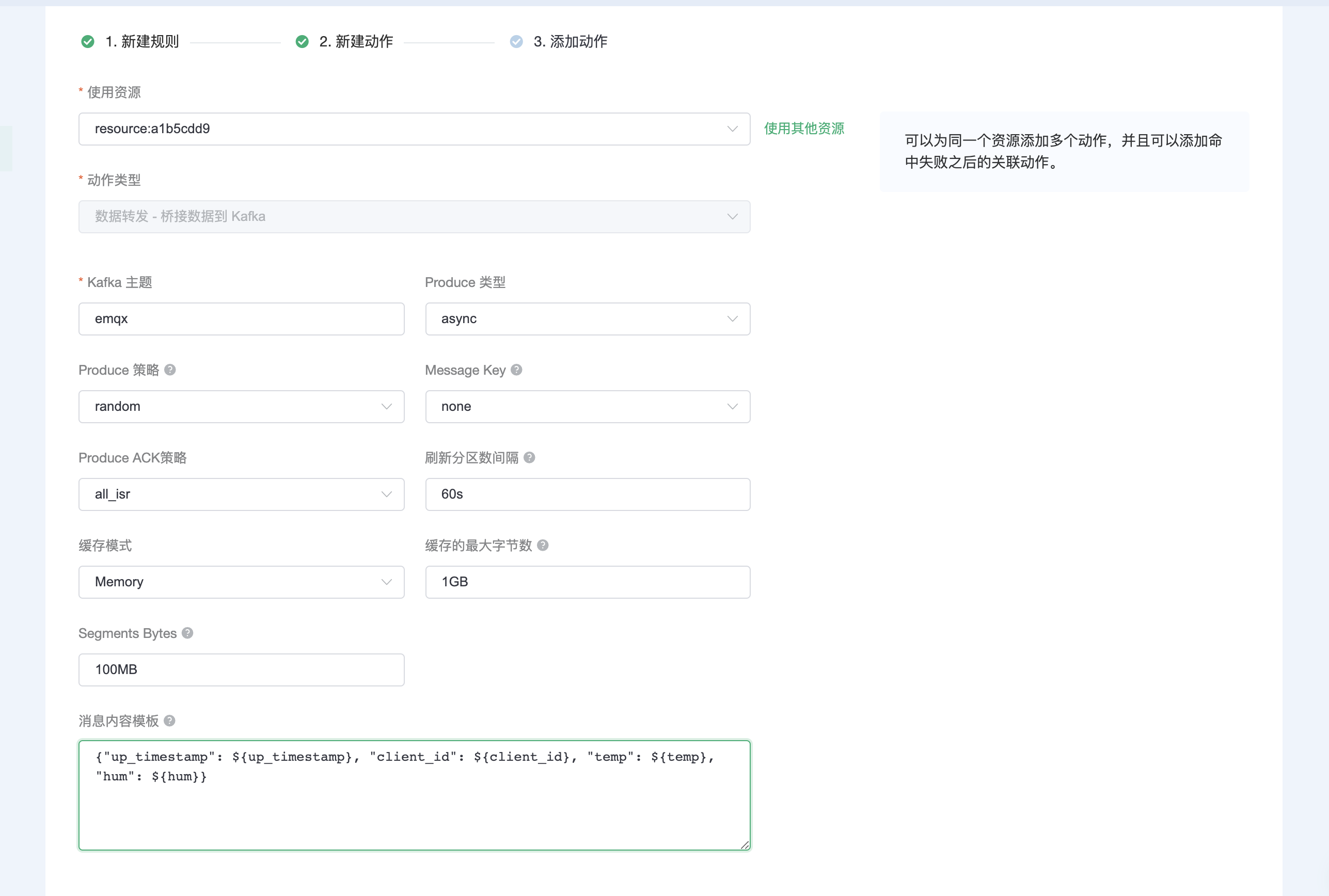

    规则 SQL 测试通过后，点击下一步为规则关联转发动作，本次我们将演示转发到 kafka 资源。在动作中填写 如下 Kafka 主题以及 kafka 消息模板

    # kafka 主题
emqx

# kafka 消息模板
{"up_timestamp": ${up_timestamp}, "client_id": ${client_id}, "temp": ${temp}, "hum": ${hum}}
    1
    2
    3
    4
    5

    添加动作

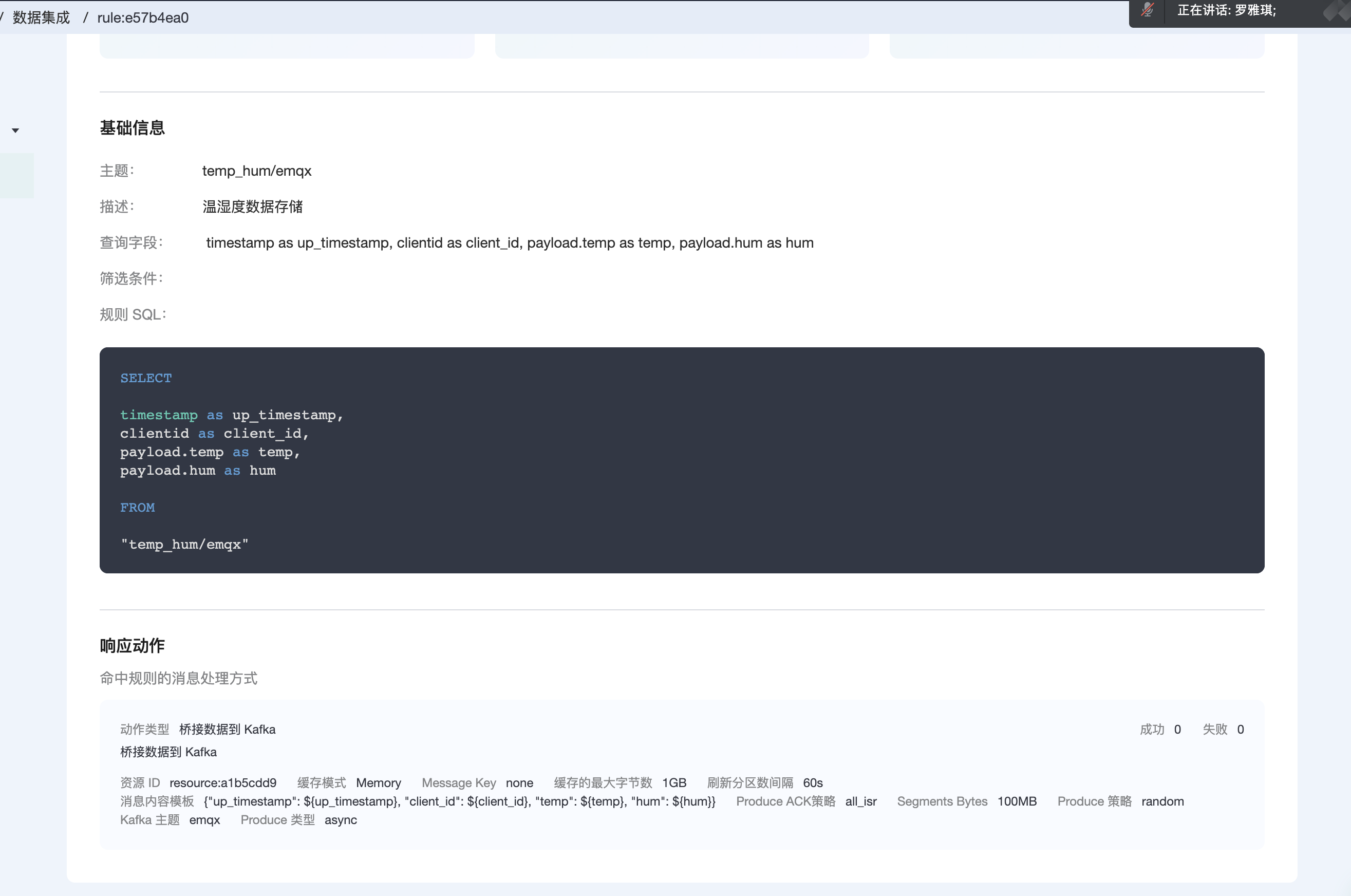

  5. 成功为规则绑定动作后，继续点击查看详情可以看到创建的规则 SQL 语句以及关联的响应动作。

    规则列表

  6. 点击数据集成/查看已创建规则，可以看到创建的规则。点击监控按钮可以看到规则详细的匹配数据。

    查看监控

# 测试

  1. 使用 MQTT X (opens new window) 模拟温湿度数据上报

    需要将 broker.emqx.io 替换成已创建的部署连接地址，并添加客户端认证信息。

    MQTTX

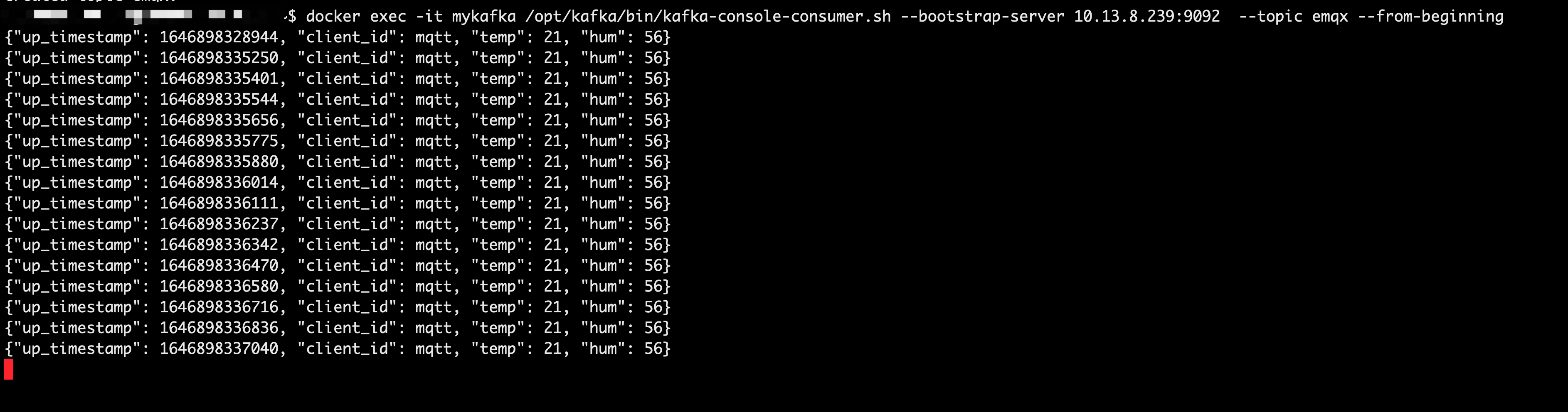

  2. 查看数据转存结果

    # 进入 Kafka 实例，并查看 emqx 主题
$ docker exec -it mykafka /opt/kafka/bin/kafka-console-consumer.sh --bootstrap-server <broker IP>:9092  --topic emqx --from-beginning
    1
    2

    kafka
