# 使用 EMQX Cloud 数据集成桥接数据到 Kafka

警告

该功能在基础版中不可用

在本文中我们将模拟温湿度数据并通过 MQTT 协议上报到 EMQX Cloud,然后使用 EMQX Cloud 数据集成将数据转存到 Kafka。

在开始之前,您需要完成以下操作:

  • 已经在 EMQX Cloud 上创建部署(EMQX 集群)。
  • 对于专业版部署用户:请先完成 对等连接的创建,下文提到的 IP 均指资源的内网 IP。

# Kafka 配置

  1. 安装 Kafka

    # 安装 zookeeper
    docker run -d --restart=always \
        --name zookeeper \
        -p 2181:2181 \
        zookeeper

    # 安装 Kafka,开放 9092 端口
    docker run -d  --restart=always --name mykafka \
        -p 9092:9092 \
        -e HOST_IP=localhost \
        -e KAFKA_ADVERTISED_PORT=9092 \
        -e KAFKA_ADVERTISED_HOST_NAME=<服务器 IP> \
        -e KAFKA_BROKER_ID=1 \
        -e KAFKA_LOG_RETENTION_HOURS=12 \
        -e KAFKA_LOG_FLUSH_INTERVAL_MESSAGES=100000 \
        -e KAFKA_ZOOKEEPER_CONNECT=<服务器 IP>:2181 \
        -e ZK=<服务器 IP> \
        wurstmeister/kafka

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
  2. 创建主题

    # 进入 Kafka 实例,并创建 emqx 主题
    $ docker exec -it mykafka /opt/kafka/bin/kafka-topics.sh --zookeeper <broker IP>:2181 --replication-factor 1 --partitions 1 --topic emqx --create

    1
    2

    返回 Created topic emqx. 表示创建成功

# 部署数据集成配置

  1. 创建 Kafka 资源并测试连接

    在数据集成页面点击 kafka 数据转发资源,填入 kafka 连接信息并点击测试,如测试失败请及时检查 kafka 连接信息是否正确。

    创建资源

  2. 测试通过后点击新建按钮,将看到创建资源成功提示按钮 创建资源

  3. 新建规则

    将下面规则 SQL 填入到 SQL 输入框中,在下面规则中我们从 temp_hum/emqx 主题读取消息上报时间 up_timestamp、客户端 ID、消息体(Payload) ,并从消息体中分别读取温度和湿度。

    SELECT

    timestamp as up_timestamp,
    clientid as client_id,
    payload.temp as temp,
    payload.hum as hum

    FROM

    "temp_hum/emqx"

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10

    kafka_create_sql

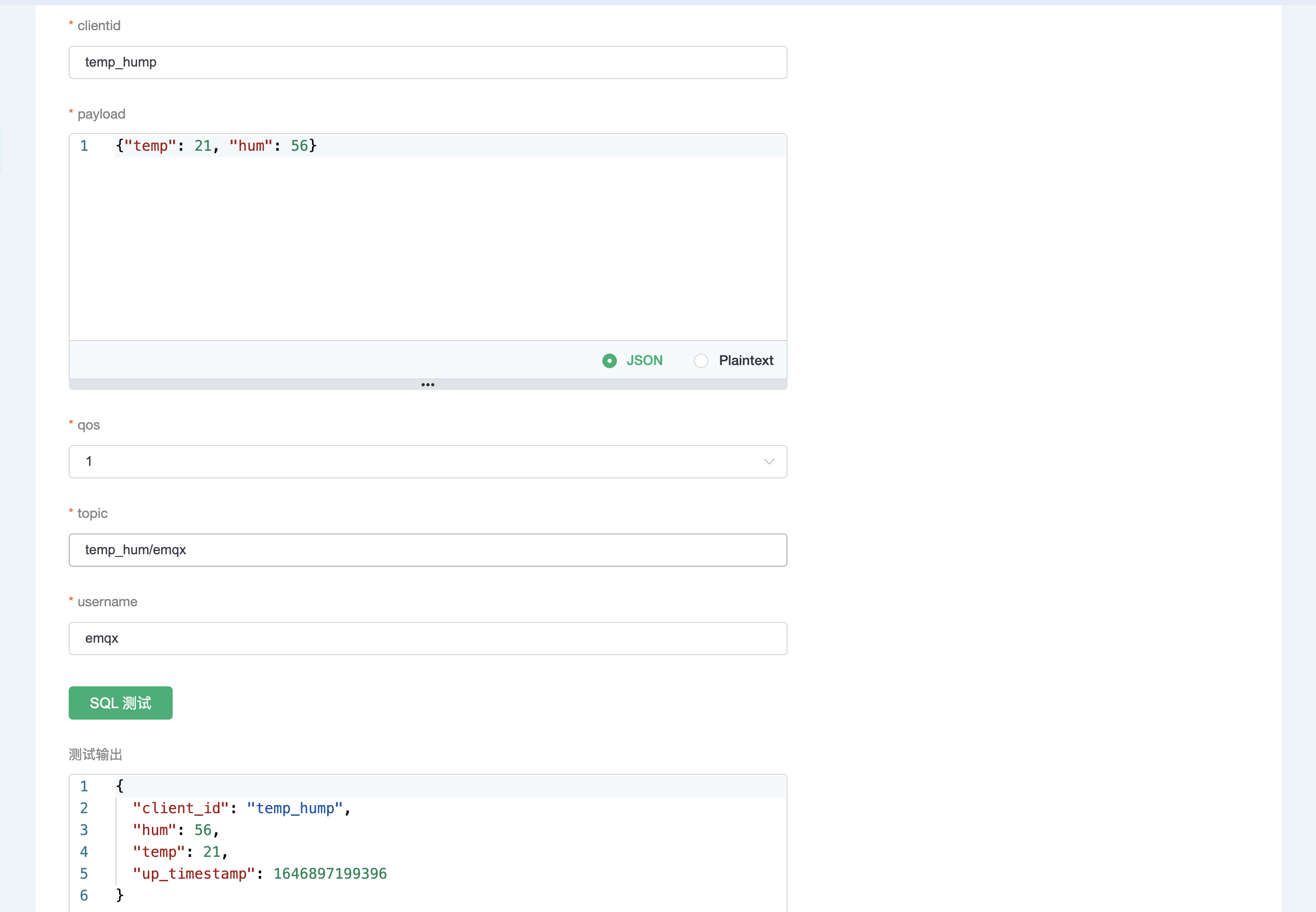

  4. 规则 SQL 测试

    点击 SQL 测试,填写测试 payload、topic、客户端信息用于测试规则 SQL 是否满足我们需求。

    kafka_create_sql

  5. 为规则关联动作

    规则 SQL 测试通过后,点击下一步为规则关联转发动作,本次我们将演示转发到 kafka 资源。在动作中填写 如下 Kafka 主题以及 kafka 消息模板

    # kafka 主题
    emqx

    # kafka 消息模板
    {"up_timestamp": ${up_timestamp}, "client_id": ${client_id}, "temp": ${temp}, "hum": ${hum}}

    1
    2
    3
    4
    5

    添加动作

  6. 成功为规则绑定动作后,继续点击查看详情可以看到创建的规则 SQL 语句以及关联的响应动作。

    规则列表

  7. 点击数据集成/查看已创建规则,可以看到创建的规则。点击监控按钮可以看到规则详细的匹配数据。

    查看监控

# 测试

  1. 使用 MQTT X (opens new window) 模拟温湿度数据上报

    需要将 broker.emqx.io 替换成已创建的部署连接地址 ,并添加客户端认证信息

    MQTTX

  2. 查看数据转存结果

    # 进入 Kafka 实例,并查看 emqx 主题
    $ docker exec -it mykafka /opt/kafka/bin/kafka-console-consumer.sh --bootstrap-server <broker IP>:9092  --topic emqx --from-beginning

    1
    2

    kafka
