# EMQX Cloud 数据集成保存数据到 AWS RDS MySQL

警告

该功能在基础版中不可用

在本文中我们将模拟温湿度数据并通过 MQTT 协议上报到 EMQX Cloud,然后使用 EMQX Cloud 数据集成将数据转存到 AWS RDS (opens new window) MySQL。

在开始之前,您需要完成以下操作:

  • 已经在 EMQX Cloud 上创建部署(EMQX 集群)。
  • 对于专业版部署用户:请先完成 对等连接的创建,下文提到的 IP 均指资源的内网 IP。

# 创建 AWS RDS MySQL

如果您是初次接触 AWS RDS MySQL,建议您跟随 AWS RDS MySQL 快速入门 (opens new window)进行创建。

为了方便测试,这里我们选择的配置如下:

  • 创建方法:标准创建
  • 引擎类型:MySQL 8.0.28
  • 存储类型:通用型 SSD (gp2)
  • 模板:开发/测试
  • 实例类:可突增类(包括 t 类)
  • 规格:db.t3.samll 2 核 2G
  • 网络类型:IPv4

需要特别注意的是:网络类型一定要选 IPv4,并选择与 EMQX Cloud 建立了对等连接的 VPC,在创建好 VPC 之后需要将 EMQX Cloud 的网段加入到路由表中。

aws_rds_mysql_config

# RDS MySQL 配置

  1. 连接到实例,创建数据库。

    ## 使用 mysql client 连接到 AWS RDS MySQL
    mysql -h <endpoint> -P 3306 -u <myuser> -p

    ## 创建数据库
    CREATE DATABASE emqx;
    USE emqx;

    1
    2
    3
    4
    5
    6
  2. 温湿度表创建

    使用以下 SQL 语句将创建 temp_hum 表,该表将用于存放设备上报的温度和湿度数据。

    CREATE TABLE `temp_hum` (
      `id` int(11) unsigned NOT NULL AUTO_INCREMENT,
      `up_timestamp` timestamp NULL DEFAULT NULL,
      `client_id` varchar(32) DEFAULT NULL,
      `temp` float unsigned DEFAULT NULL,
      `hum` float unsigned DEFAULT NULL,
      PRIMARY KEY (`id`),
      KEY `up_timestamp_client_id` (`up_timestamp`,`client_id`)
    ) ENGINE=InnoDB AUTO_INCREMENT=26 DEFAULT CHARSET=utf8mb4;

    1
    2
    3
    4
    5
    6
    7
    8
    9
  3. 插入测试数据,并查看数据

    INSERT INTO temp_hum(up_timestamp, client_id, temp, hum) VALUES (FROM_UNIXTIME(1603963414), 'temp_hum-001', 19.1, 55);

    SELECT * FROM temp_hum;

    1
    2
    3

# 数据集成配置

  1. 创建 MySQL 资源

    点击左侧菜单栏数据集成,在数据持久化下找到 MySQL。

    aws_rds_mysql_data_integrations

    新建资源,填入刚才创建好的 MySQL 数据库信息,点击测试,如果出现错误应及时检查数据库配置是否正确。

    aws_rds_mysql_create_resource

    其中, 服务器地圵可以在下图的位置找到:

     aws_rds_mysql_url

  2. 创建规则

    资源创建后点击新建规则,然后输入如下规则匹配 SQL 语句。在下面规则中我们从 temp_hum/emqx 主题读取消息上报时间 up_timestamp、客户端 ID、消息体(payload),并从消息体中分别读取温度和湿度。

    SELECT
    timestamp as up_timestamp, clientid as client_id, payload.temp as temp, payload.hum as hum
    FROM
    "temp_hum/emqx"

    1
    2
    3
    4

    aws_rds_mysql_create_rule_1

    我们可以使用 SQL 测试 来测试查看结果

    aws_rds_mysql_create_rule_2

  3. 添加响应动作

    点击下一步来到动作界面,选择第一步创建好的资源,动作类型选择数据持久化 - 保存数据到 MySQL,并输入以下数据插入 SQL 模板,点击确认。

    insert into temp_hum(up_timestamp, client_id, temp, hum) values (FROM_UNIXTIME(${up_timestamp}/1000), ${client_id}, ${temp}, ${hum})

    1

    aws_rds_mysql_create_action

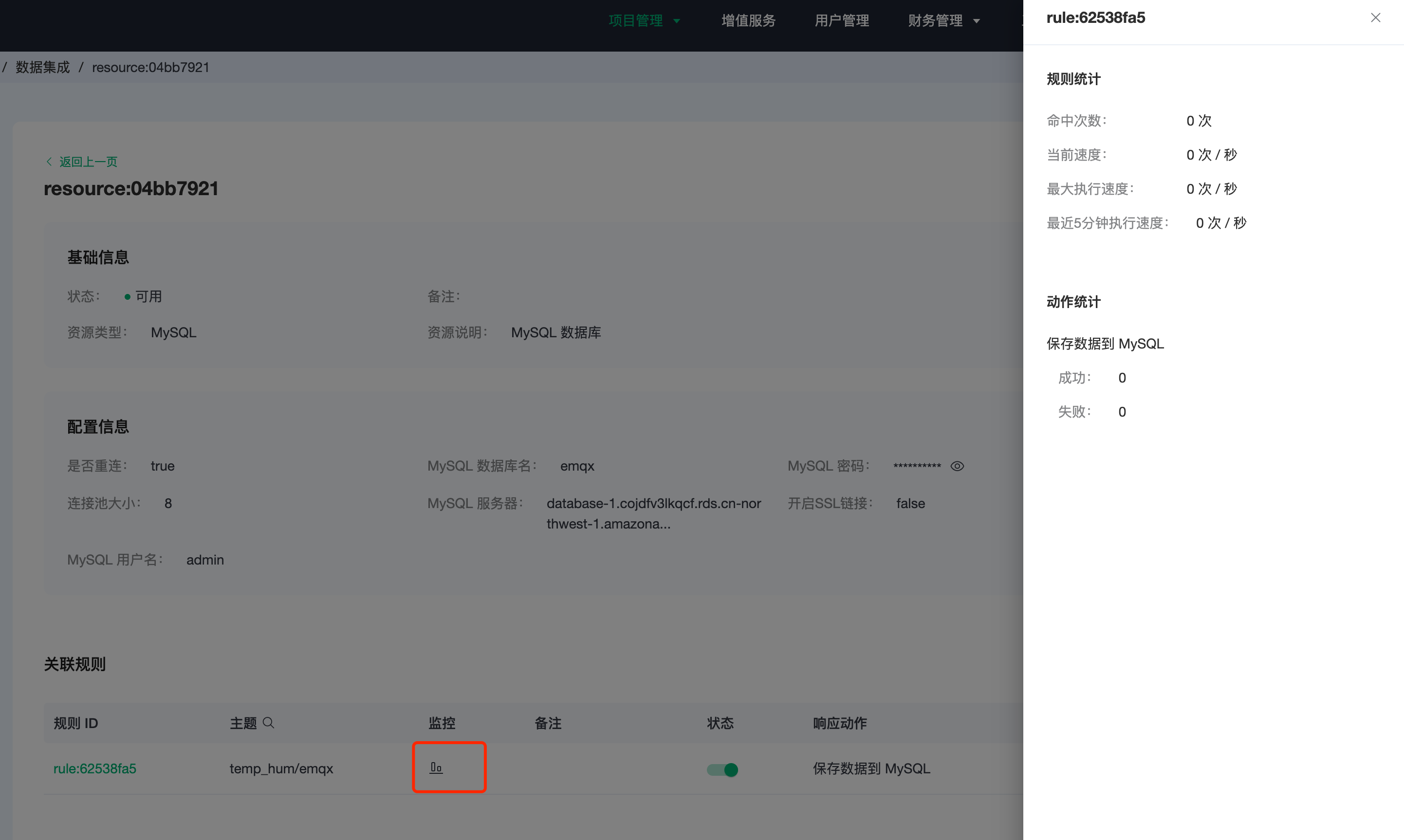

  4. 查看资源详情

    动作创建完以后,返回列表点击资源可以查看资源详情和监控详情

    aws_rds_mysql_resource_detail

  5. 查看规则详情

    规则详情界面点击规则可以查看规则和响应动作

    aws_rds_mysql_rule_detail

# 测试

  1. 使用 MQTT X (opens new window) 模拟温湿度数据上报

    需要将 broker.emqx.io 替换成已创建的部署连接地址,并添加客户端认证信息

    • topic: temp_hum/emqx

    • payload:

      {
        "temp": "27.5",
        "hum": "41.8"
      }

      1
      2
      3
      4

    aws_rds_mysql_mqttx

  2. 查看数据转存结果

    select * from temp_hum order by up_timestamp desc limit 10;

    1

    aws_rds_mysql_result
