# EMQX Cloud 数据集成保存数据到 ClickHouse

警告

该功能在基础版中不可用

ClickHouse (opens new window) 是一个用于数据分析(OLAP)的列式数据库管理系统(column-oriented DBMS),由俄罗斯搜索巨头 Yandex 公司开源。目前国内不少大厂在使用,包括腾讯、今日头条、携程、快手、虎牙等,集群规模多达数千节点。

在本文中我们将使用 MQTTX 模拟温湿度数据并通过 MQTT 协议上报到 EMQX Cloud,然后使用 EMQX Cloud 数据集成将数据转存到 ClickHouse。

在开始之前,您需要完成以下操作:

  • 已经在 EMQX Cloud 上创建部署(EMQX 集群)。
  • 对于专业版部署用户:请先完成 对等连接的创建,下文提到的 IP 均指资源的内网 IP。(专业版部署若开通 NAT 网关也可使用公网 IP 进行连接)

# ClickHouse 配置

  1. ClickHouse 安装

    # server
    docker run -d --name clickhouse-server -p 9000:9000 -p 8123:8123 --ulimit nofile=262144:262144 -v=/opt/clickhouse:/var/lib/clickhouse yandex/clickhouse-server

    1
    2
  2. 数据库创建

    # client 运行
    docker run -it --rm --link clickhouse-server:clickhouse-server yandex/clickhouse-client --host clickhouse-server

    create database emqx;
    use emqx;

    1
    2
    3
    4
    5
  3. 数据表创建

    使用以下 SQL 语句将创建 temp_hum 表,该表将用于存放设备上报的温湿度数据。

    CREATE TABLE temp_hum (timestamp DateTime, client_id String, topic String, temp Float32, hum Float32) ENGINE = MergeTree() PARTITION BY toYYYYMM(timestamp) ORDER BY (timestamp);

    1

# EMQX Cloud 数据集成配置

  1. 创建资源

    点击左侧菜单栏数据集成,在数据持久化下找到 ClickHouse,点击新建资源。

    tdengine

    填入刚才创建好的 ClickHouse 数据库信息,并点击测试,如果出现错误应及时检查数据库配置是否正确。

    创建资源

  2. 创建规则

    资源创建后点击新建规则,然后输入如下规则匹配 SQL 语句。在下面规则中我们从 t/# 主题读取消息上报的数据。

    SELECT
       (timestamp div 1000) as timestamp,
       clientid as client_id,
       topic as topic,
       payload.temp as temp,
       payload.hum as hum
    FROM
    "emqx/test"

    1
    2
    3
    4
    5
    6
    7
    8

    我们可以使用 SQL 测试 来测试查看结果

    创建规则 测试规则

  3. 添加响应动作

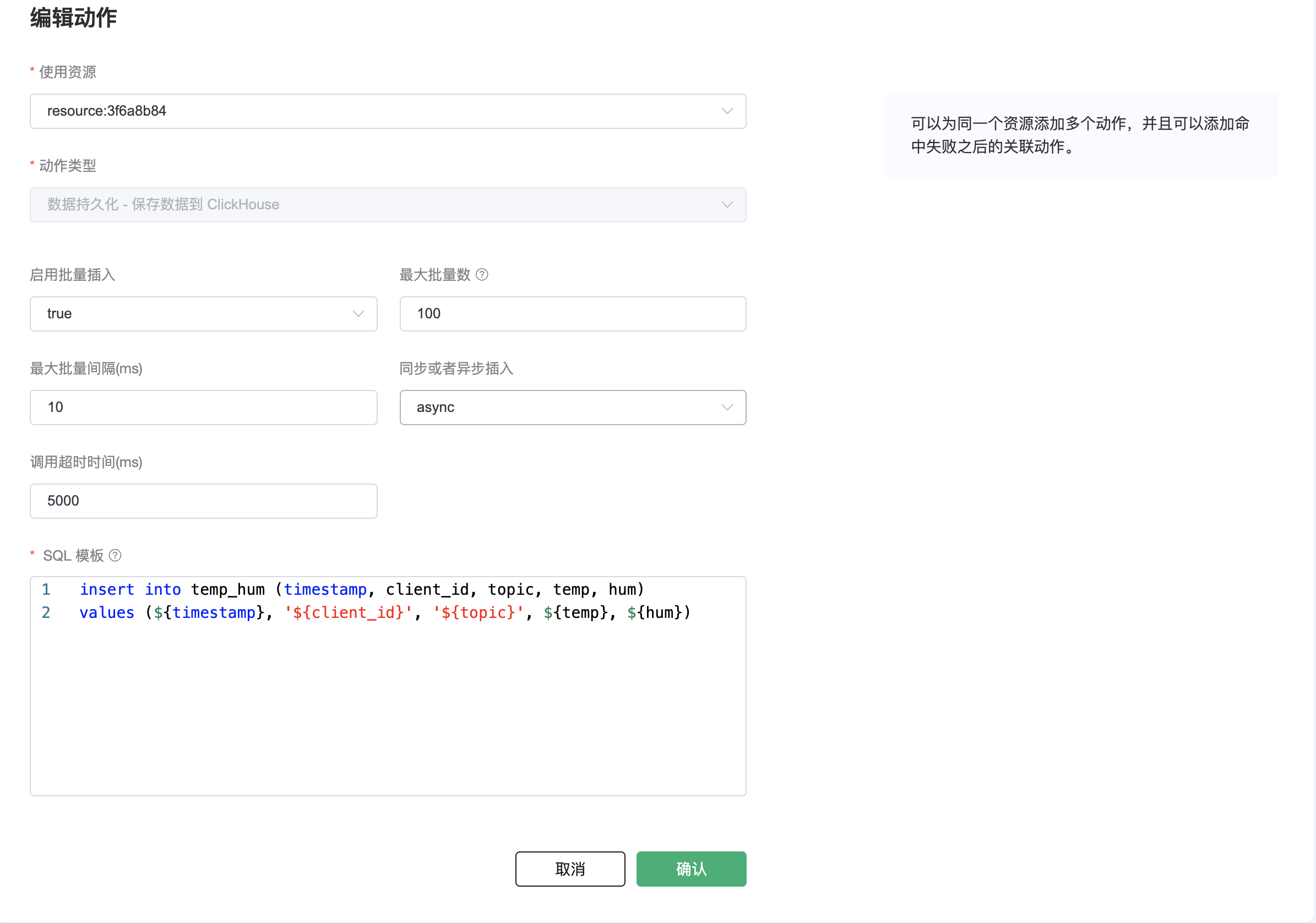

    点击下一步来到动作界面,选择第一步创建好的资源,动作类型选择数据持久化 - 保存数据到 ClickHouse,并输入以下数据插入 SQL 模板,点击确认。

    insert into temp_hum (timestamp, client_id, topic, temp, hum) values (${timestamp}, '${client_id}', '${topic}', ${temp}, ${hum})

    1

    添加动作

  4. 查看资源详情

    动作创建完以后,返回列表点击资源可以查看详情

    资源详情

  5. 查看规则详情

    资源详情界面点击规则可以查看规则监控信息和规则详情

    规则详情

# 测试

  1. 使用 MQTT X (opens new window) 模拟数据上报

    需要将 broker.emqx.io 替换成已创建的部署连接地址,并添加客户端认证信息

    • topic: emqx/test

    • payload:

      {
      "temp": 23,
      "hum": 52
      }

      1
      2
      3
      4

    MQTTX

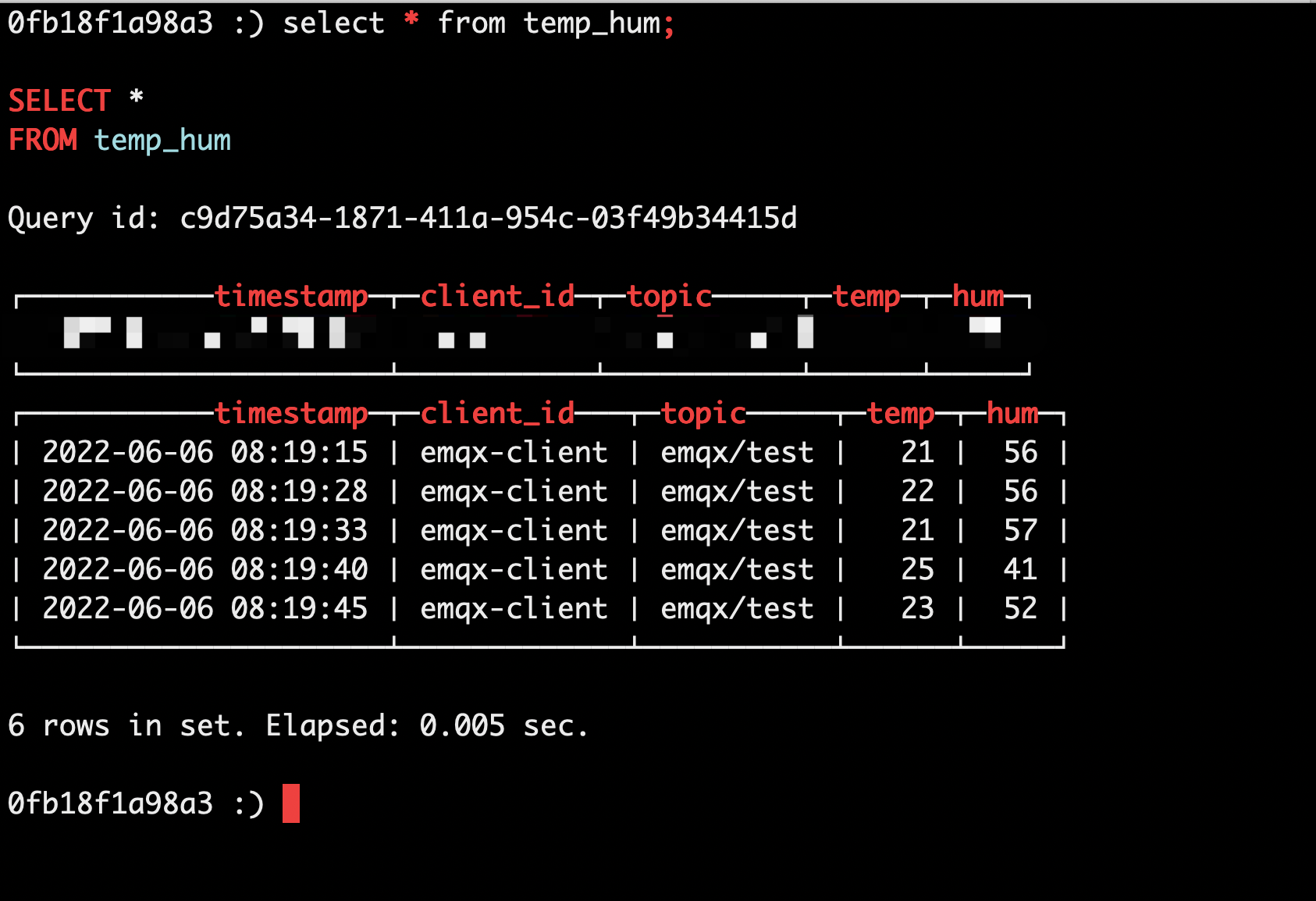

  2. 查看数据转存结果

    # client 运行
    docker run -it --rm --link clickhouse-server:clickhouse-server yandex/clickhouse-client --host clickhouse-server

    select * from temp_hum;

    1
    2
    3
    4
