# EMQX Cloud 数据集成保存数据到 HStreamDB

注意

该功能在基础版中不可用

HStreamDB (opens new window) 是一款专为流式数据设计的, 针对大规模实时数据流的接入、存储、处理、 分发等环节进行全生命周期管理的流数据库。它使用标准 SQL (及其流式拓展)作为主要接口语言,以实时性作为主要特征,旨在简化数据流的运维管理以及实时应用的开发。

在本文中我们将模拟温湿度数据并通过 MQTT 协议上报到 EMQX Cloud,然后使用 EMQX Cloud 数据集成将数据转存到 HStreamDB。

在开始之前,您需要完成以下操作:

  • 已经在 EMQX Cloud 上创建部署(EMQX 集群)。
  • 对于专业版部署用户:请先完成 对等连接的创建,下文提到的 IP 均指资源的内网 IP。(专业版部署若开通 NAT 网关也可使用公网 IP 进行连接)

# HStreamDB 配置

  1. HStreamDB 部署

    详细步骤可参考 HStreamDB 帮助文档 (opens new window)

    创建一个 quick-start.yaml

    ## quick-start.yaml

    version: "3.5"

    services:
    hserver0:
       image: hstreamdb/hstream:v0.8.0
       depends_on:
          - zookeeper
          - hstore
       ports:
          - "6570:6570"
       expose:
          - 6570
       networks:
          - hstream-network
       volumes:
          - data_store:/data/store
       command:
          - bash
          - "-c"
          - |
          set -e
          /usr/local/script/wait-for-storage.sh hstore 6440 zookeeper 2181 600 \
          /usr/local/bin/hstream-server \
          --host 0.0.0.0 --port 6570 \
          --internal-port 6571 \
          --server-id 100 \
          --address < 服务器 ip >  \
          --zkuri zookeeper:2181 \
          --store-config /data/store/logdevice.conf \
          --store-admin-host hstore --store-admin-port 6440

    hserver1:
       image: hstreamdb/hstream:v0.8.0
       depends_on:
          - zookeeper
          - hstore
       ports:
          - "6572:6572"
       expose:
          - 6572
       networks:
          - hstream-network
       volumes:
             - data_store:/data/store
       command:
          - bash
          - "-c"
          - |
          set -e
          /usr/local/script/wait-for-storage.sh hstore 6440 zookeeper 2181 600 \
          /usr/local/bin/hstream-server \
          --host 0.0.0.0 --port 6572 \
          --internal-port 6573 \
          --server-id 101 \
          --address < 服务器 ip > \
          --zkuri zookeeper:2181 \
          --store-config /data/store/logdevice.conf \
          --store-admin-host hstore --store-admin-port 6440

    hstream-http-server:
       image: hstreamdb/hstream:v0.8.0
       depends_on:
          - hserver0
          - hserver1
       ports:
          - "6580:6580"
       expose:
          - 6580
       networks:
          - hstream-network
       command:
          - bash
          - "-c"
          - |
          set -e
          /usr/local/bin/hstream-http-server \
             -gRPCServerHost hserver \
             -httpServerPort 6580 \
             -gRPCServerPort 6570

    hstore:
       image: hstreamdb/hstream:v0.8.0
       networks:
          - hstream-network
       volumes:
          - data_store:/data/store
       command:
          - bash
          - "-c"
          - |
          set -ex
          /usr/local/bin/ld-dev-cluster --root /data/store \
          --use-tcp --tcp-host $$(hostname -I | awk '{print $$1}') \
          --user-admin-port 6440 \
          --no-interactive

    zookeeper:
       image: zookeeper
       expose:
          - 2181
       networks:
          - hstream-network
       volumes:
          - data_zk_data:/data
          - data_zk_datalog:/datalog

    networks:
    hstream-network:
       name: hstream-network

    volumes:
    data_store:
       name: quickstart_data_store
    data_zk_data:
       name: quickstart_data_zk_data
    data_zk_datalog:
       name: quickstart_data_zk_datalog

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    73
    74
    75
    76
    77
    78
    79
    80
    81
    82
    83
    84
    85
    86
    87
    88
    89
    90
    91
    92
    93
    94
    95
    96
    97
    98
    99
    100
    101
    102
    103
    104
    105
    106
    107
    108
    109
    110
    111
    112
    113
    114
    115
    116
    117
    118
    119

    启动 HStreamDB 服务

    # 在同一个文件夹中启动
    docker-compose -f quick-start.yaml up

    # 后台启动
    docker-compose -f quick-start.yaml up -d

    1
    2
    3
    4
    5
  2. 启动 HStreamDB 的 SQL 命令行界面

    使用如下命令创建出 hstream-client :

    docker run -it --rm --name some-hstream-cli --network host hstreamdb/hstream:v0.8.0 hstream-client --port 6570 --client-id 1

    1

    进入控制台:

            __  _________________  _________    __  ___
      / / / / ___/_  __/ __ \/ ____/   |  /  |/  /
      / /_/ /\__ \ / / / /_/ / __/ / /| | / /|_/ /
      / __  /___/ // / / _, _/ /___/ ___ |/ /  / /
    /_/ /_//____//_/ /_/ |_/_____/_/  |_/_/  /_/


    Command
    :h                           To show these help info
    :q                           To exit command line interface
    :help [sql_operation]        To show full usage of sql statement

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
  3. Stream 创建

    > CREATE STREAM temp_hum;
    temp_hum
    > SHOW STREAMS;
    temp_hum

    1
    2
    3
    4

# EMQX Cloud 数据集成配置

  1. 创建资源

    点击左侧菜单栏数据集成,在数据持久化下找到 HStreamDB,点击新建资源。

    data_integration_hstreamdb

    填入刚才创建好的 HStreamDB 数据库信息,并点击测试,如果出现错误应及时检查数据库配置是否正确。

    hstreamdb_resource

  2. 创建规则

    资源创建后点击新建规则,然后输入如下规则匹配 SQL 语句。在下面规则中我们从 temp_hum/emqx 主题读取消息上报时间 up_timestamp、客户端 ID、消息体(Payload),并从消息体中分别读取温度和湿度。

    SELECT

    timestamp as up_timestamp,
    clientid as client_id,
    payload.temp as temp,
    payload.hum as hum

    FROM
    "temp_hum/emqx"

    1
    2
    3
    4
    5
    6
    7
    8
    9

    我们可以使用 SQL 测试 来测试查看结果

    hstreamdb_rule hstreamdb_rule

  3. 添加响应动作

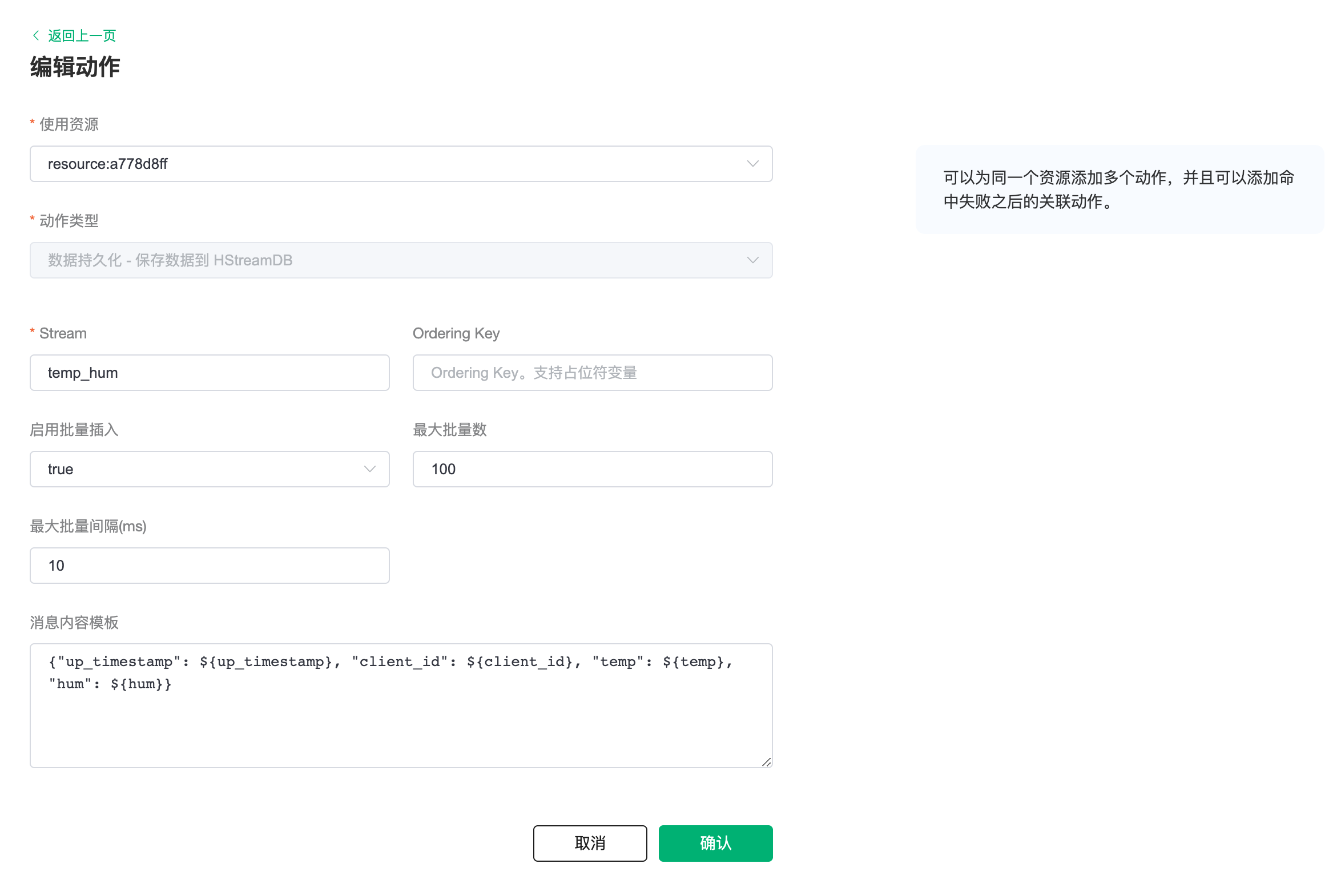

    点击下一步来到动作界面,选择第一步创建好的资源,动作类型选择数据持久化 - 保存数据到 HStreamDB,输入参数,参数定义见下表:

    参数名定义类型
    StreamStream 名称,不可使用变量String
    Ordering Key分区键,可使用变量String
    启用批量插入开启或关闭批量写入,默认开启Boolean
    最大批量数批量最大消息条目数量Integer
    最大批量间隔(ms)批量最大间隔,单位毫秒Integer
    消息内容模板写入的消息报文内容Binary

    插入消息内容模板,点击确认。

    {"up_timestamp": ${up_timestamp}, "client_id": ${client_id}, "temp": ${temp}, "hum": ${hum}}

    1

    hstreamdb_action

  4. 查看资源详情

    动作创建完以后,返回列表点击资源可以查看资源详情和规则监控信息。

    hstreamdb_resource_details

  5. 查看规则详情

    规则详情界面点击规则可以查看规则和动作详情。

    hstreamdb_rule_details

# 测试

  1. 使用 MQTT X (opens new window) 模拟温湿度数据上报

    需要将 broker.emqx.io 替换成已创建的部署连接地址,并添加客户端认证信息

    • topic: temp_hum/emqx

    • payload:

      {
         "temp": "36.4",
         "hum": "23.5"
      }

      1
      2
      3
      4

    hstreamdb_mqttx

  2. 查看数据转存结果

    这时数据已经写入 HStreamDB,您可以使用任意消费方式,将消息消费出来。 本示例中使用的是基于 HStream golang SDK 的消费工具 fetcher (opens new window),消费结果如下:

    ./fetcher -s f1 -n temp_hum -p <服务器ip>:6570 -c cons1 -v

    1

    hstreamdb_result
