集成 MySQL

WARNING

该功能在基础版中不可用

在本文中我们将模拟温湿度数据并通过 MQTT 协议上报到 EMQX Cloud,然后使用 EMQX Cloud 数据集成将数据转存到 MySQL。

在开始之前,您需要完成以下操作:

  • 已经在 EMQX Cloud 上创建部署(EMQX 集群)。
  • 对于专业版部署用户:请先完成 对等连接的创建,下文提到的 IP 均指资源的内网 IP。(专业版部署若开通 NAT 网关也可使用公网 IP 进行连接)
  • 对于 BYOC 部署用户:请首先为 BYOC 部署所在的 VPC 与资源所在的 VPC 之间建立对等连接。注:下文提到的 IP 均指资源的内网 IP。如需通过公网地址访问资源,请首先在您的公有云控制台中为 BYOC 部署所在 VPC 配置 NAT 网关。

您可以查看视频教程进一步了解。

MySQL 配置

  1. MySQL 安装

    bash
    docker run -d --restart=always \
      --name mysql \
      -p 3306:3306 \
      -e MYSQL_ROOT_PASSWORD=public \
      mysql/mysql-server:5.7
  2. 数据库创建

    bash
    docker exec -it mysql mysql -uroot -ppublic
    CREATE DATABASE emqx;
    USE emqx;
  3. 温湿度表创建

    使用以下 SQL 语句将创建 temp_hum 表,该表将用于存放设备上报的温度和湿度数据。

    sql
    CREATE TABLE `temp_hum` (
      `id` int(11) unsigned NOT NULL AUTO_INCREMENT,
      `up_timestamp` timestamp NULL DEFAULT NULL,
      `client_id` varchar(32) DEFAULT NULL,
      `temp` float unsigned DEFAULT NULL,
      `hum` float unsigned DEFAULT NULL,
      PRIMARY KEY (`id`),
      KEY `up_timestamp_client_id` (`up_timestamp`,`client_id`)
    ) ENGINE=InnoDB AUTO_INCREMENT=26 DEFAULT CHARSET=utf8mb4;
  4. 设置允许 EMQX 集群 IP 段访问数据库(可选)

    • 专业版部署,可前往部署详情 → 查看对等连接信息,获取部署 VPC 网段。
    • BYOC 部署,可在公有云控制台中查看对等连接信息,获取部署 VPC 网段。
    sql
    # 专业版 / BYOC
    GRANT ALL PRIVILEGES ON *.* TO root@'10.11.30.%' IDENTIFIED BY 'public' WITH GRANT OPTION;

    # 基础版
    GRANT ALL PRIVILEGES ON *.* TO root@'%' IDENTIFIED BY 'public' WITH GRANT OPTION;
  5. 插入测试数据,并查看数据

    sql
    INSERT INTO temp_hum(up_timestamp, client_id, temp, hum) VALUES (FROM_UNIXTIME(1603963414), 'temp_hum-001', 19.1, 55);

    SELECT * FROM temp_hum;

EMQX Cloud 数据集成配置

  1. 创建资源

    点击左侧菜单栏数据集成,在数据持久化下找到 MySQL,点击新建资源。

    mysql

    填入刚才创建好的 MySQL 数据库信息,并点击测试,如果出现错误应及时检查数据库配置是否正确。

    创建资源

  2. 创建规则

    资源创建后点击新建规则,然后输入如下规则匹配 SQL 语句。在下面规则中我们从 temp_hum/emqx 主题读取消息上报时间 up_timestamp、客户端 ID、消息体(Payload),并从消息体中分别读取温度和湿度。

    sql
    SELECT
    timestamp as up_timestamp, clientid as client_id, payload.temp as temp, payload.hum as hum
    FROM
    "temp_hum/emqx"

    我们可以使用 SQL 测试 来测试查看结果

    创建规则

  3. 添加响应动作

    点击下一步来到动作界面,选择第一步创建好的资源,动作类型选择数据持久化 - 保存数据到 MySQL,并输入以下数据插入 SQL 模板,点击确认。

    sql
    insert into temp_hum(up_timestamp, client_id, temp, hum) values (FROM_UNIXTIME(${up_timestamp}/1000), ${client_id}, ${temp}, ${hum})

    添加动作

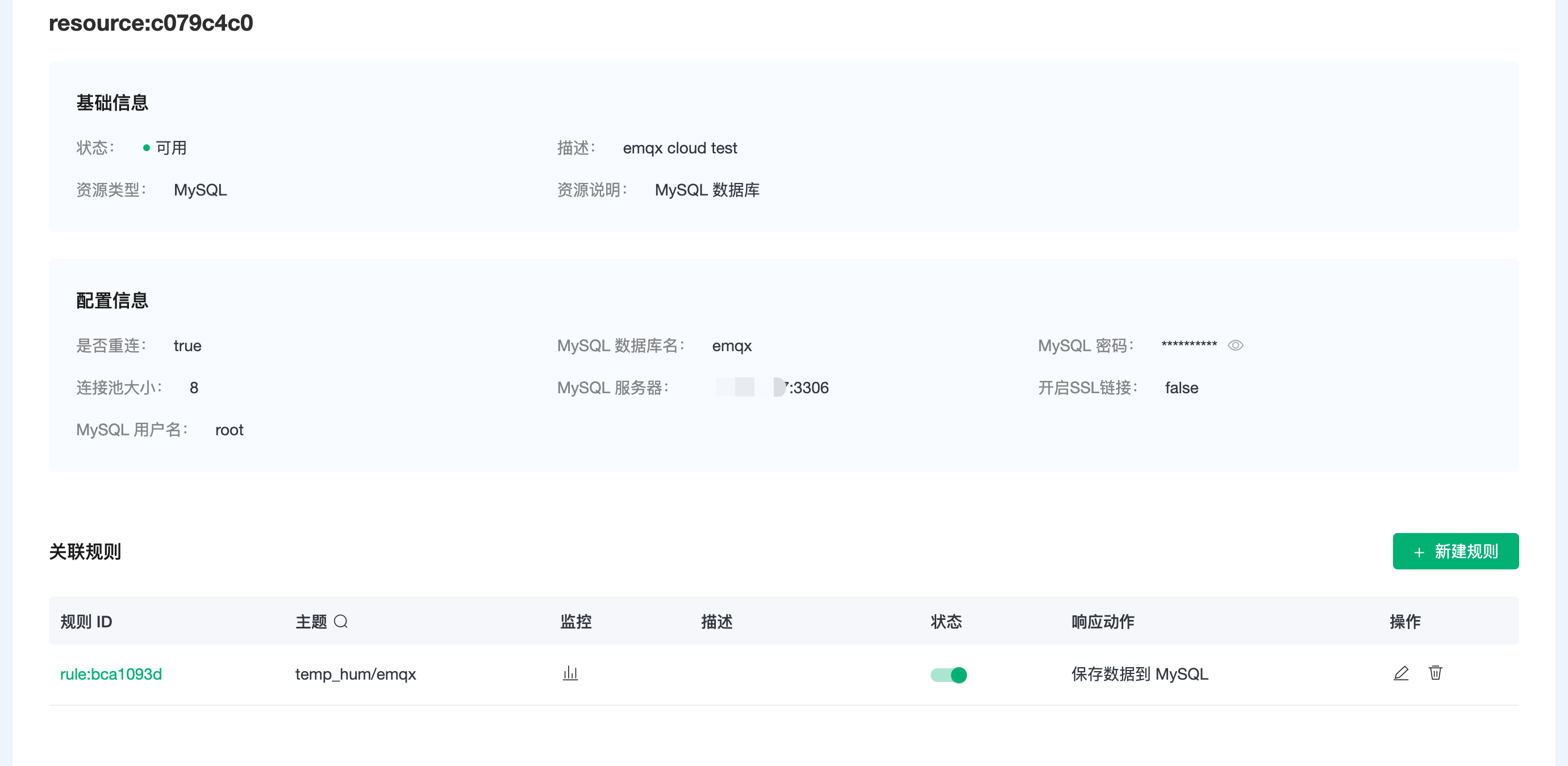

  4. 查看资源详情

    动作创建完以后,返回列表点击资源可以查看详情

    资源详情

  5. 查看规则详情

    资源详情界面点击规则可以查看规则监控信息和规则详情

    规则详情

测试

  1. 使用 MQTTX 模拟温湿度数据上报

    需要将 broker.emqx.io 替换成已创建的部署连接地址,并添加客户端认证信息。

    • topic: temp_hum/emqx
    • payload:
      json
      {
         "temp": "20.1",
         "hum": "57"
      }

    MQTTX

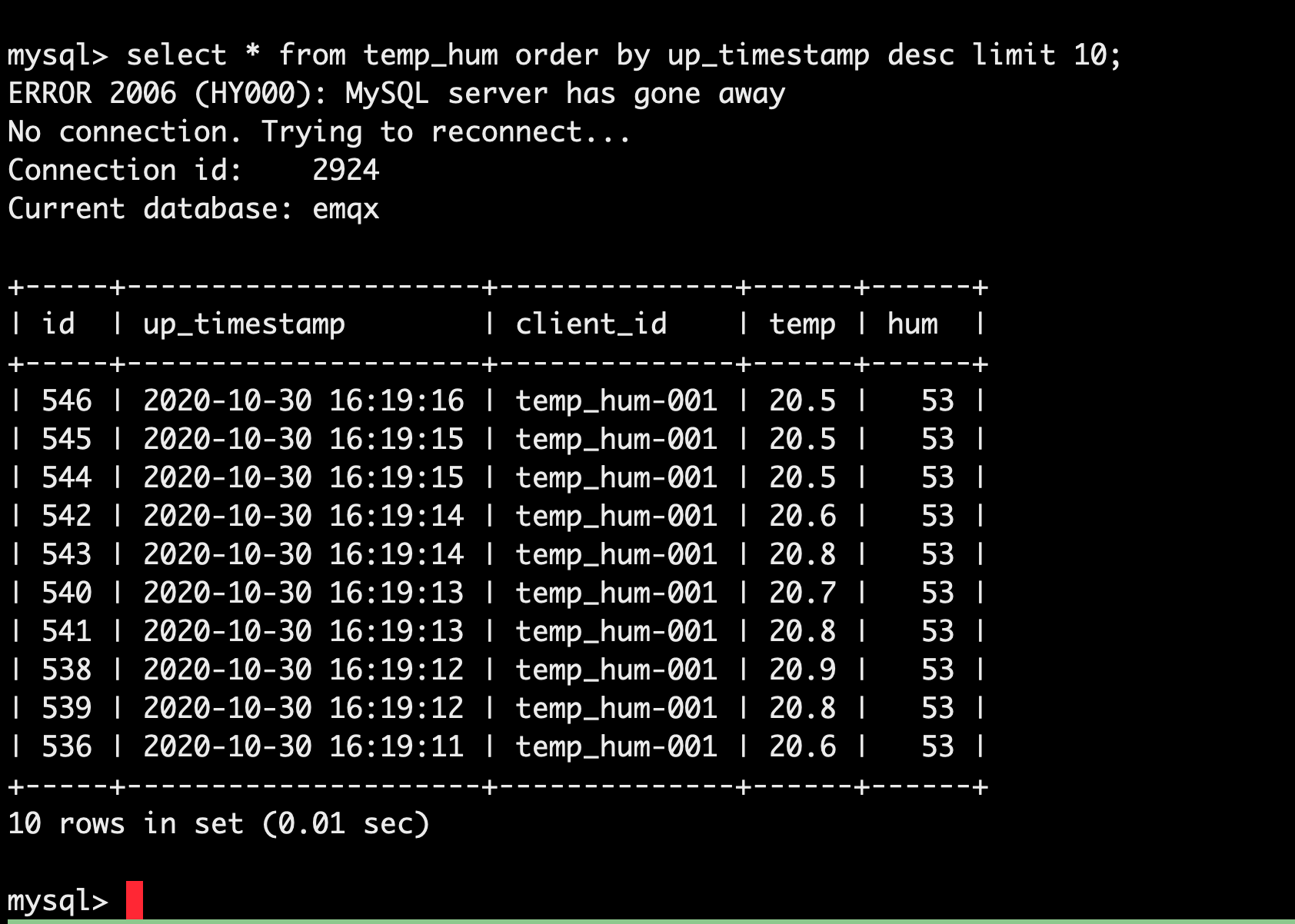

  2. 查看数据转存结果

    sql
    select * from temp_hum order by up_timestamp desc limit 10;

    mysql
