# 集成阿里云 RDS MySQL

注意

该功能在基础版中不可用

在本文中我们将模拟温湿度数据并通过 MQTT 协议上报到 EMQX Cloud，然后使用 EMQX Cloud 数据集成将数据转存到阿里云 RDS MySQL。

在开始之前，您需要完成以下操作：

  • 已经在 EMQX Cloud 上创建部署(EMQX 集群)。
  • 对于专业版部署用户：请先完成 对等连接的创建，下文提到的 IP 均指资源的内网 IP。(专业版部署若开通 NAT 网关也可使用公网 IP 进行连接）
  • 对于 BYOC 部署用户：请首先为 BYOC 部署所在的 VPC 与资源所在的 VPC 之间建立对等连接。注：下文提到的 IP 均指资源的内网 IP。如需通过公网地址访问资源，请首先在您的公有云控制台中为 BYOC 部署所在 VPC 配置 NAT 网关。

# 购买阿里云 RDS MySQL

# 1. 创建阿里云 RDS MySQL

如果您是初次接触阿里云 RDS MySQL，建议您跟随阿里云 RDS MySQL 快速入门 (opens new window)进行创建。

为了方便测试，这里我们选择的配置如下：

  • 商品类型：按量付费
  • 数据库版本：MySQL8.0
  • 系列：高可用版（一主一备）
  • 存储类型：本地 SSD 盘
  • 实例规格：通用规格
  • 网络类型：专有网络
  • 规格：1 核 1G

需要特别注意的是：网络类型一定要选专有网络，并选择与 EMQX Cloud 建立了对等连接的 VPC

# 2. 将 EMQX Cloud VPC 所在网段加入白名单

在 RDS MySQL 实例页面中，找到 数据安全性 -> 白名单设置

将 EMQX Cloud 的 VPC 网段加入 RDS MySQL 的白名单中

VPC 网段

# 3. 开启阿里云 SSL

在 RDS MySQL 实例页面中，找到 数据安全性 -> SSL

开通 SSL，下载 CA 证书

# RDS MySQL 配置

  1. 温湿度表创建

    使用以下 SQL 语句将创建 temp_hum 表，该表将用于存放设备上报的温度和湿度数据。

    CREATE TABLE `temp_hum` (
  `id` int(11) unsigned NOT NULL AUTO_INCREMENT,
  `up_timestamp` timestamp NULL DEFAULT NULL,
  `client_id` varchar(32) DEFAULT NULL,
  `temp` float unsigned DEFAULT NULL,
  `hum` float unsigned DEFAULT NULL,
  PRIMARY KEY (`id`),
  KEY `up_timestamp_client_id` (`up_timestamp`,`client_id`)
) ENGINE=InnoDB AUTO_INCREMENT=26 DEFAULT CHARSET=utf8mb4;
    1
    2
    3
    4
    5
    6
    7
    8
    9

  2. 设置允许 EMQX 集群 IP 段访问数据库(可选)

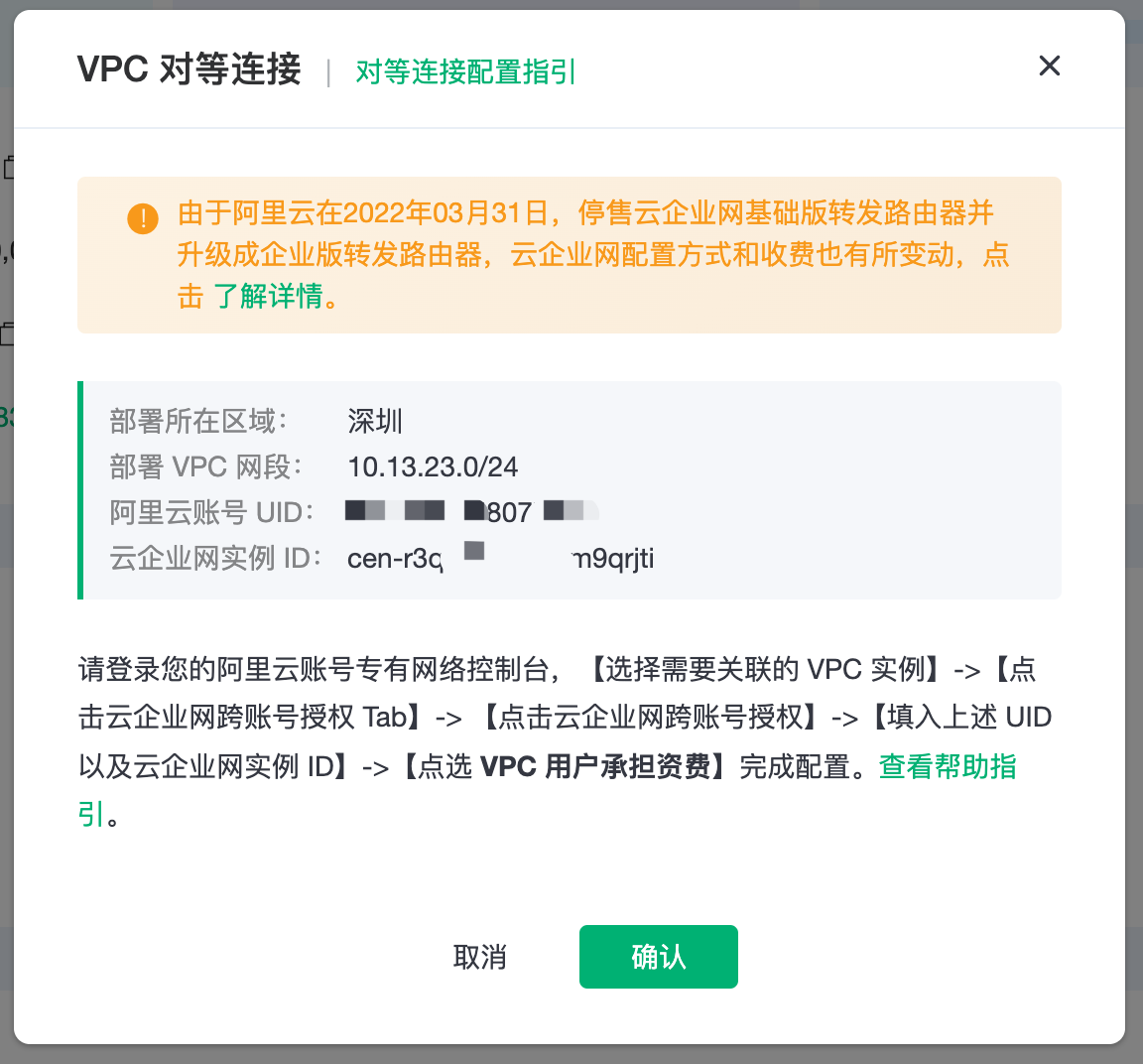

    • 专业版部署，可前往部署详情 → 查看对等连接信息，获取部署 VPC 网段。
    • BYOC 部署，可在公有云控制台中查看对等连接信息，获取部署 VPC 网段。
    # 专业版 / BYOC
GRANT ALL PRIVILEGES ON *.* TO root@'10.13.89.%' IDENTIFIED BY '-abc12345' WITH GRANT OPTION;

# 基础版
GRANT ALL PRIVILEGES ON *.* TO root@'%' IDENTIFIED BY '-abc12345' WITH GRANT OPTION;
    1
    2
    3
    4
    5

  3. 插入测试数据，并查看数据

    INSERT INTO temp_hum(up_timestamp, client_id, temp, hum) VALUES (FROM_UNIXTIME(1603963414), 'temp_hum-001', 19.1, 55);

SELECT * FROM temp_hum;
    1
    2
    3

# 数据集成配置

  1. 创建 MySQL 资源

    点击左侧菜单栏数据集成，在数据持久化下找到 MySQL，点击新建资源。填入刚才创建好的 MySQL 数据库信息，并开启 SSL 链接到阿里云，上传 .pem 格式的 CA 文件，点击测试，如果出现错误应及时检查数据库配置是否正确。

    rds_mysql_create_resource

    其中, 服务器地圵可以在下图的位置找到

    阿里云 RDS MySQL 连接地址

  2. 创建规则

    资源创建后点击新建规则，然后输入如下规则匹配 SQL 语句。在下面规则中我们从 temp_hum/emqx 主题读取消息上报时间 up_timestamp、客户端 ID、消息体(Payload)，并从消息体中分别读取温度和湿度。

    SELECT
timestamp as up_timestamp, clientid as client_id, payload.temp as temp, payload.hum as hum
FROM
"temp_hum/emqx"
    1
    2
    3
    4

    我们可以使用 SQL 测试 来测试查看结果

    rds_mysql_create_rule

  3. 添加响应动作

    点击下一步来到动作界面，选择第一步创建好的资源，动作类型选择数据持久化 - 保存数据到 MySQL，并输入以下数据插入 SQL 模板，点击确认。

    insert into temp_hum(up_timestamp, client_id, temp, hum) values (FROM_UNIXTIME(${up_timestamp}/1000), ${client_id}, ${temp}, ${hum})
    1

    rds_mysql_create_action

  4. 查看资源详情

    动作创建完以后，返回列表点击资源可以查看详情

    rds_mysql_resource_detail

  5. 查看规则详情

    资源详情界面点击规则可以查看规则监控信息和规则详情

    rds_mysql_rule_detail

# 测试

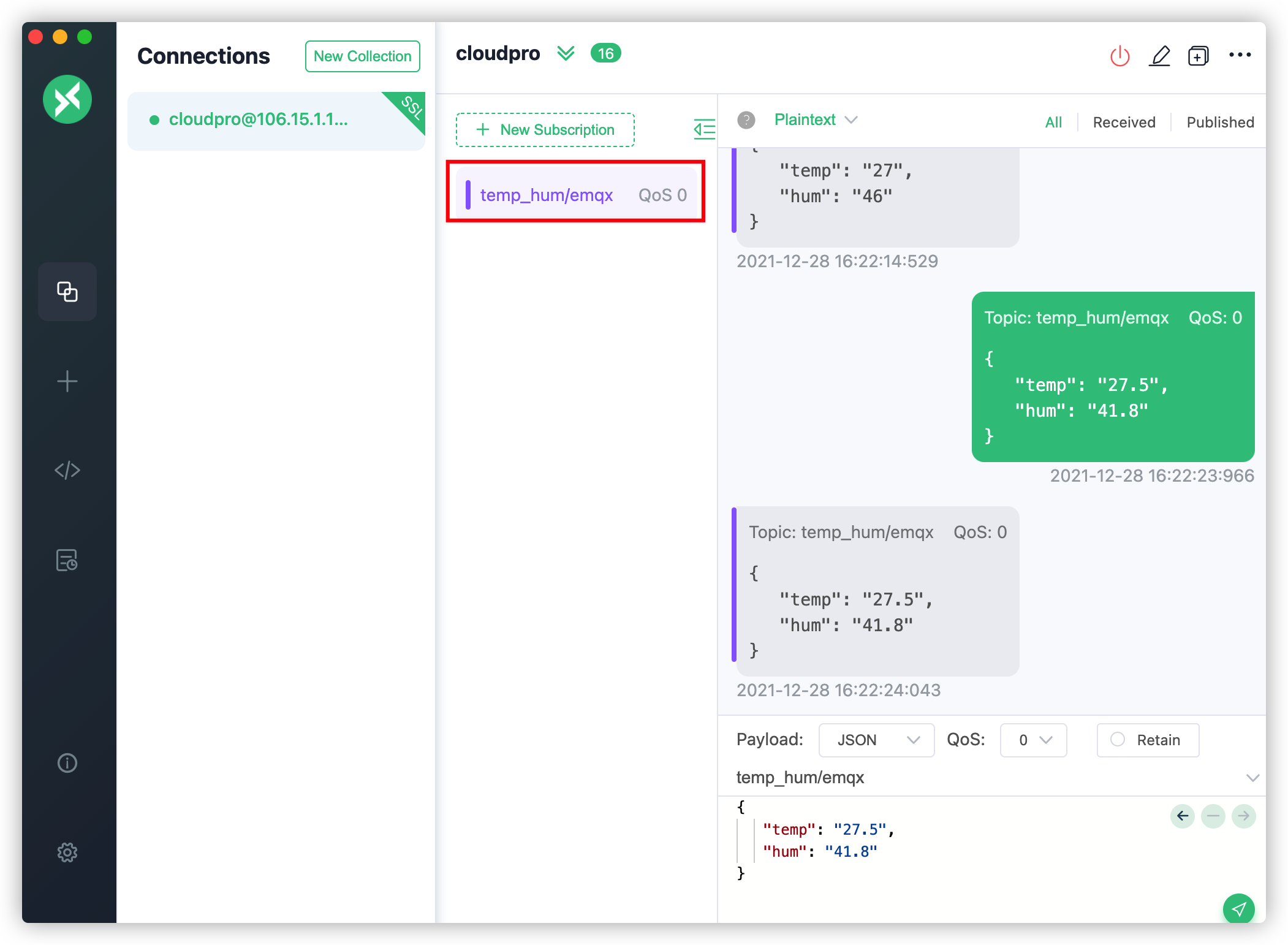

  1. 使用 MQTTX (opens new window) 模拟温湿度数据上报

    需要将 broker.emqx.io 替换成已创建的部署连接地址，并添加客户端认证信息。

    • topic: temp_hum/emqx

    • payload:

      {
  "temp": "27.5",
  "hum": "41.8"
}
      1
      2
      3
      4

    MQTTX

  2. 查看数据转存结果

    select * from temp_hum order by up_timestamp desc limit 10;
    1

    mysql
