# 集成 SQL Server

注意

该功能在基础版中不可用

在本文中我们将模拟温湿度数据并通过 MQTT 协议上报到 EMQX Cloud,然后使用 EMQX Cloud 数据集成将数据转存到 SQLServer。

在开始之前,您需要完成以下操作:

  • 已经在 EMQX Cloud 上创建部署(EMQX 集群)。
  • 对于专业版部署用户:请先完成 对等连接的创建,下文提到的 IP 均指资源的内网 IP。(专业版部署若开通 NAT 网关也可使用公网 IP 进行连接)
  • 对于 BYOC 部署用户:请首先为 BYOC 部署所在的 VPC 与资源所在的 VPC 之间建立对等连接。注:下文提到的 IP 均指资源的内网 IP。如需通过公网地址访问资源,请首先在您的公有云控制台中为 BYOC 部署所在 VPC 配置 NAT 网关。

# SQLServer 配置

  1. SQLServer 安装

    # 密码需要大小写和特殊字符的组合
    docker run -e 'ACCEPT_EULA=Y' -e 'SA_PASSWORD=Mqtt_public' -p 1433:1433 -d mcr.microsoft.com/mssql/server:2017-latest

    1
    2
  2. 进入 SQLServer 容器, 初始化 SQLServer 表:

    sqlcmd -S localhost -U sa -P Mqtt_public -d master

    1
  3. 创建数据库

    CREATE DATABASE emqx;
    go;

    1
    2
    USE emqx;
    go;

    1
    2
  4. 温湿度表创建

    使用以下 SQL 语句将创建 temp_hum 表,该表将用于存放设备上报的温度和湿度数据。

    CREATE TABLE temp_hum(client_id VARCHAR(64) NULL,
                          temp NVARCHAR(100) NULL,
                          hum NVARCHAR(100) NULL,
                          up_timestamp DATETIME NOT NULL DEFAULT CURRENT_TIMESTAMP);

    go;

    1
    2
    3
    4
    5
    6
  5. 配置 odbc 驱动

    通过 EMQX Cloud 工单 (opens new window) 服务提供您的 SQL Server 版本,后台将为您的部署安装 odbc 驱动。

# EMQX Cloud 数据集成配置

  1. 创建资源

    点击左侧菜单栏数据集成,在数据持久化下找到 Microsoft SQL Server,点击新建资源。

    sqlserver

    填入刚才创建好的 SQLServer 数据库信息,并点击测试,如果出现错误应及时检查数据库配置是否正确。

    创建资源

  2. 创建规则

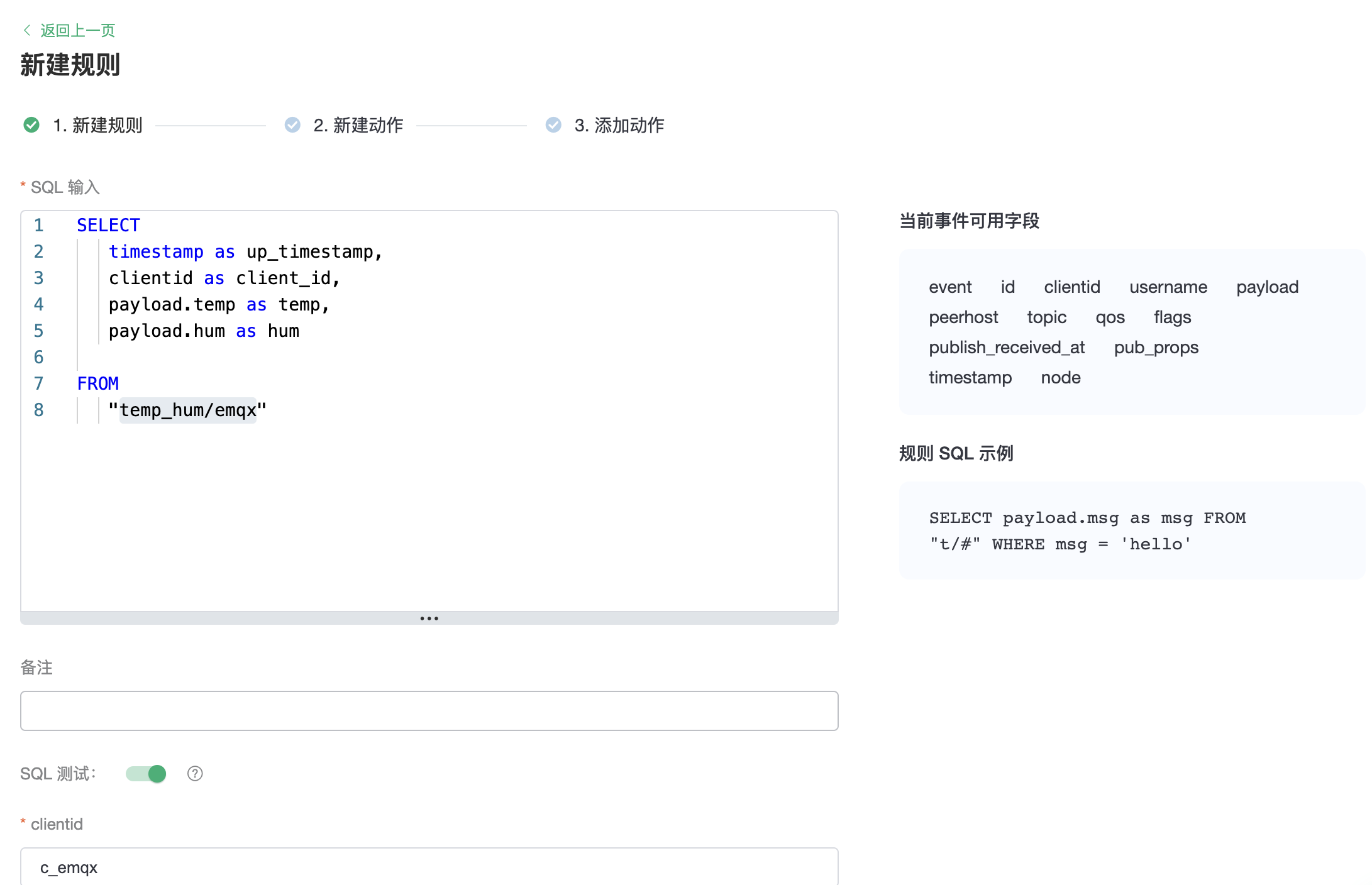

    资源创建后点击新建规则,然后输入如下规则匹配 SQL 语句。在下面规则中我们从 temp_hum/emqx 主题读取消息上报时间 up_timestamp、客户端 ID、消息体(Payload),并从消息体中分别读取温度和湿度。

    SELECT
    timestamp as up_timestamp, clientid as client_id, payload.temp as temp, payload.hum as hum
    FROM
    "temp_hum/emqx"

    1
    2
    3
    4

    创建规则

    我们可以使用 SQL 测试 来测试查看结果

    创建规则

  3. 添加响应动作

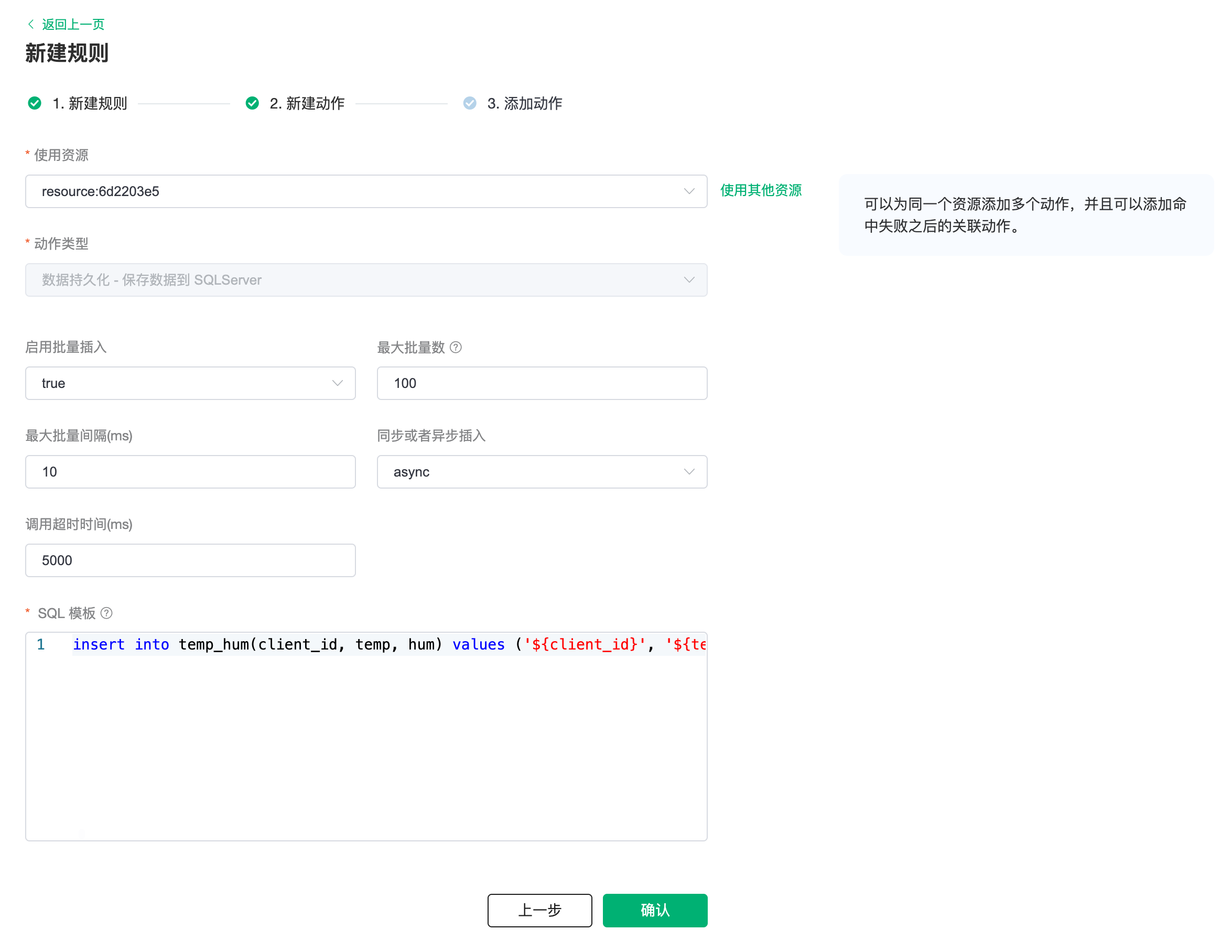

    点击下一步来到动作界面,选择第一步创建好的资源,动作类型选择数据持久化 - 保存数据到 SQLServer,并输入以下数据插入 SQL 模板,点击确认。

    insert into temp_hum(client_id, temp, hum) values ('${client_id}', '${temp}', '${hum}')

    1

    添加动作

  4. 查看资源详情

    动作创建完以后,返回列表点击资源 ID 可以查看详情和监控信息

    资源详情

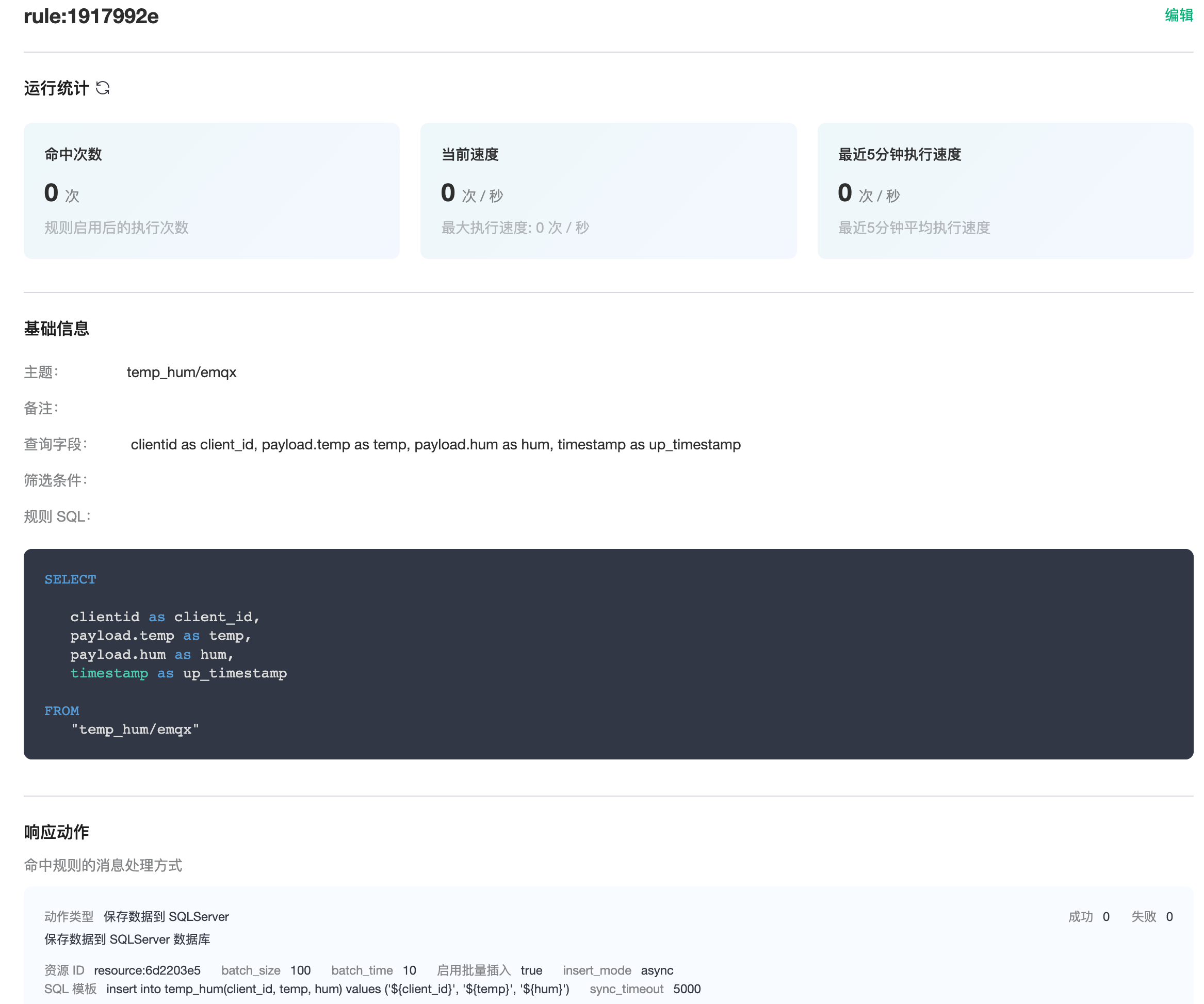

  5. 查看规则详情

    规则详情界面点击规则 ID 可以查看规则规则详情

    规则详情

# 测试

  1. 使用 MQTTX (opens new window) 模拟温湿度数据上报

    需要将 broker.emqx.io 替换成已创建的部署连接地址,并添加客户端认证信息。

    • topic: temp_hum/emqx

    • payload:

      {
         "temp": "24.1",
         "hum": "34.5"
      }

      1
      2
      3
      4

    MQTTX

  2. 查看数据转存结果

    select * from temp_hum order by up_timestamp;

    1

    sqlserver
