# EMQX Cloud 数据集成保存数据到阿里云 Tablestore

警告

该功能在基础版中不可用

阿里云表格存储(Tablestore) (opens new window)面向海量结构化数据提供Serverless表存储服务,同时针对物联网场景深度优化提供一站式的 IoTstore 解决方案。适用于海量账单、IM 消息、物联网、车联网、风控、推荐等场景中的结构化数据存储,提供海量数据低成本存储、毫秒级的在线数据查询和检索以及灵活的数据分析能力。

在本文中我们将模拟温湿度数据并通过 MQTT 协议上报到 EMQX Cloud,然后使用 EMQX Cloud 数据集成将数据转存到阿里云 Tablestore。

在开始之前,您需要完成以下操作:

  • 已经在 EMQX Cloud 上创建部署(EMQX 集群)。
  • 已经在阿里云上创建 Tablestore 资源。
  • 对于专业版部署用户:请先完成 对等连接的创建,下文提到的 IP 均指资源的内网 IP。(专业版部署若开通 NAT 网关 也可使用公网 IP 连接资源)

# 阿里云 Tablestore 配置

  1. 创建阿里云 Tablestore

    如果您是初次接触阿里云 Tablestore,建议您跟随阿里云 Tablestore 快速入门 (opens new window) 进行创建。

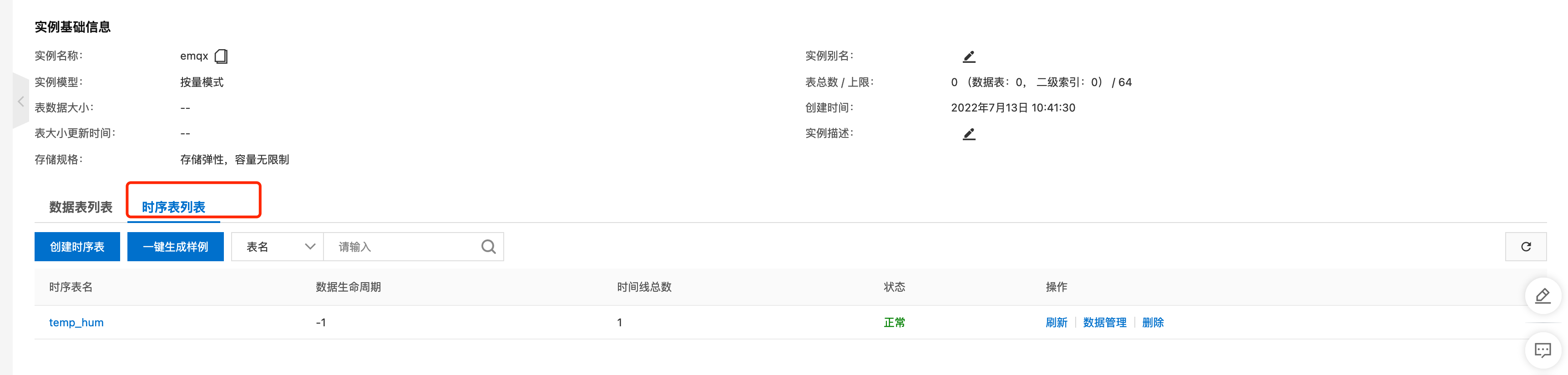

    进入阿里云控制台,找到 Tablestore,在概览页面点击创建时序模型实例,点击实例名称进入到实例管理页面,点击时序表列表,创建时序表 temp_hum

    tablestore create

  2. 创建时间线

    在实例管理页面,点击时序表名 temp_hum,进入时序表管理,点击数据管理并新增时间线,填写度量名称为 cloud

    tablestore series

  3. 绑定 VPC

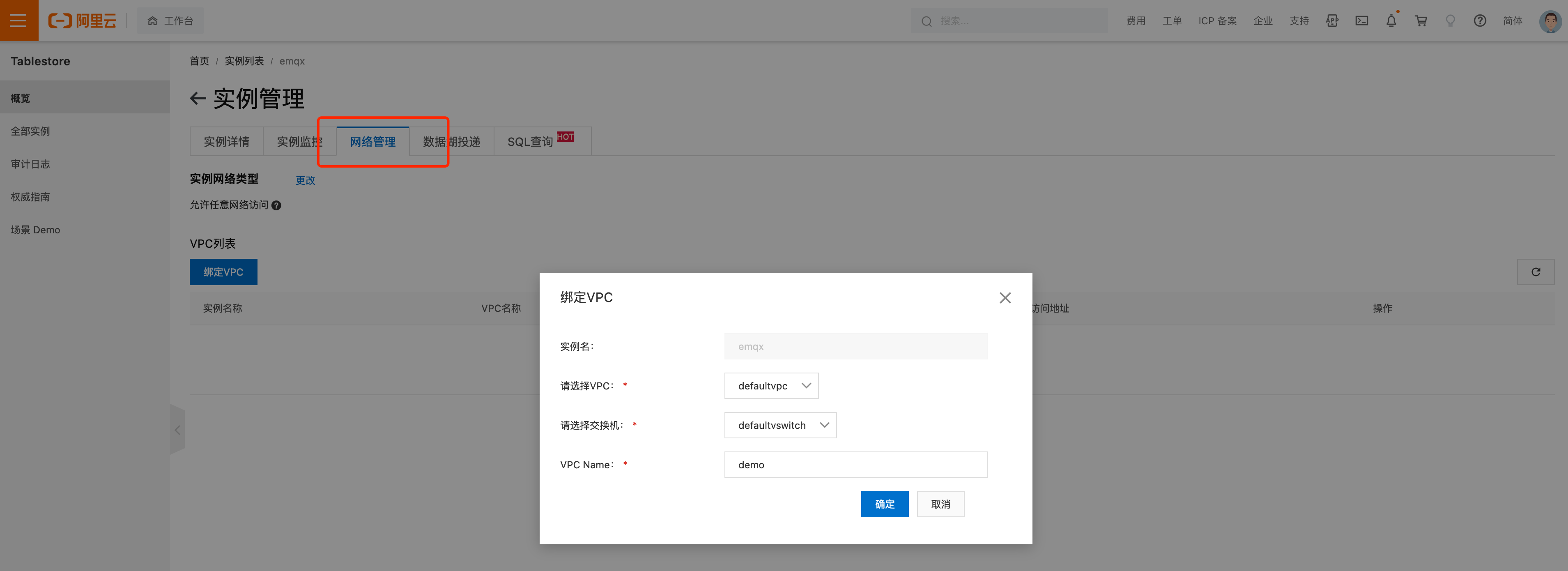

    在实例管理页面点击网络管理并绑定 VPC,选择与 EMQX Cloud 建立了对等连接的 VPC。

    tablestore VPC

    绑定完成以后,在 Tablestore 实例详情页面中,找到 实例访问地址 -> VPC,用以数据集成时内网访问资源的 URL。

    tablestore create

# EMQX Cloud 数据集成配置

  1. 创建 Tablestore 资源

    点击左侧菜单栏数据集成,在数据持久化下找到 Tablestore (时序)。

    data_integration_tablestore

    新建资源,填入刚才创建好的 Tablestore 数据库信息,实例处填入实例名称,AccessKey ID 和 AccessKey Secret 可在您的阿里云账号的用户信息 - AccessKey 管理处找到。点击测试,如果出现错误应及时检查数据库配置是否正确。

    注意:需要赋予使用到 AccessKey 的用户访问 Tablestore 的相应权限

    tablestore_create_resource

  2. 创建规则

    资源创建后点击新建规则,然后输入如下规则匹配 SQL 语句。在下面规则中我们从 temp_hum/emqx 主题读取客户端 ID、消息体(Payload),并从消息体中分别读取温度和湿度。

    SELECT

    payload.temp as temp,
    payload.hum as hum,
    clientid

    FROM
    "temp_hum/emqx"

    1
    2
    3
    4
    5
    6
    7
    8

    tablestore_create_rule

    我们可以使用 SQL 测试 来测试查看结果。

    tablestore_create_rule

  3. 添加响应动作

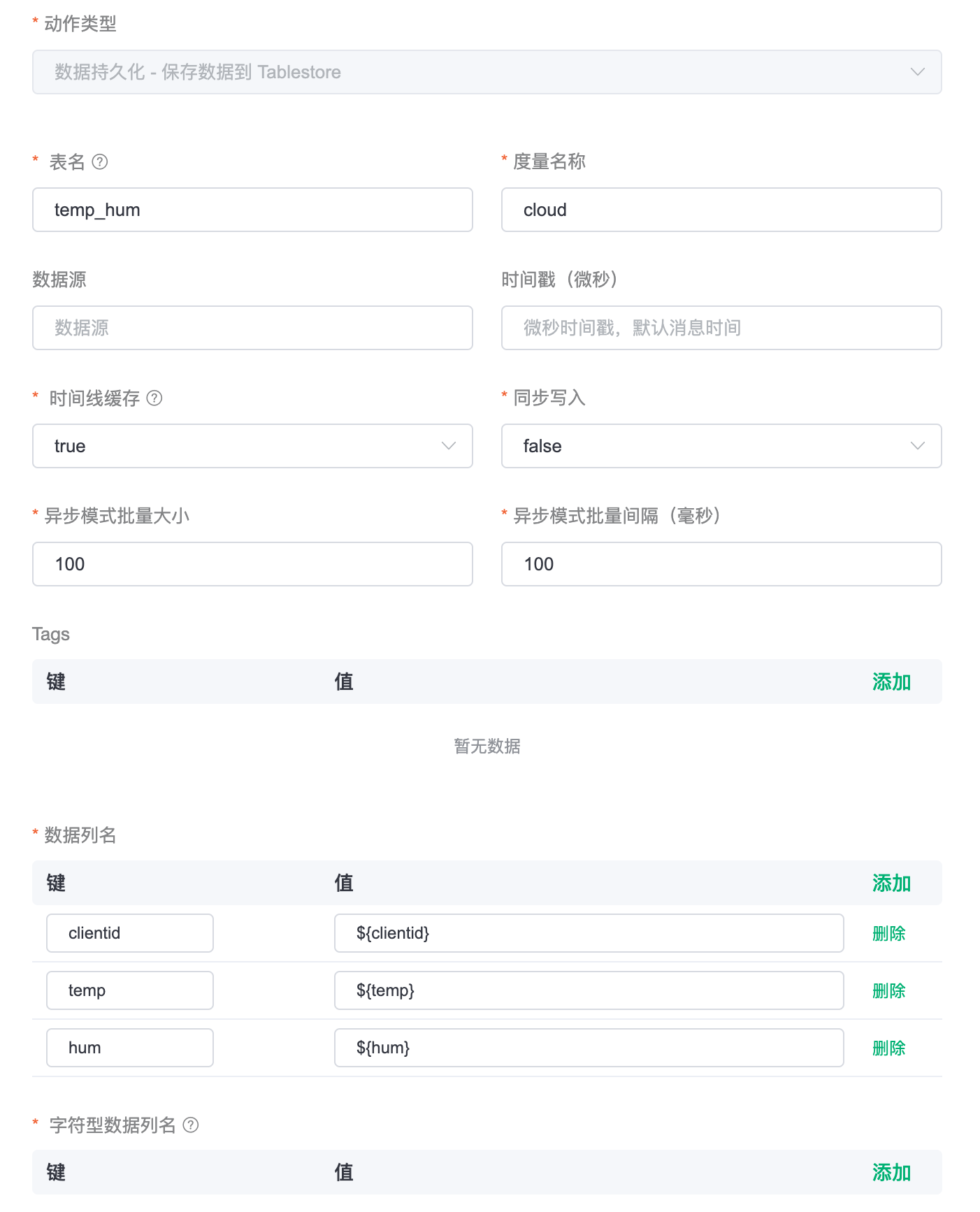

    点击下一步来到动作界面,选择第一步创建好的资源,动作类型选择数据持久化 - 保存数据到 Tablestore,填写相应的参数,点击确认。

    参数列表如下:

    参数定义
    度量名称Tablestore 度量名称
    数据源Tablestore 数据源,可为空字符串
    时间戳(微秒)单位微秒,EMQX 中 MQTT 消息中默认带有毫秒精度的时间戳,不可直接使用。缺省值为消息到达 EMQX 的微秒时间戳
    时间线缓存Tablestore 识别当前数据是否需要创建或更新时间线元数据,默认开启
    同步写入开启批量写入,或单条同步写入。批量写入时,备选动作不会触发
    异步模式批量大小批量写入最大数据条数,仅在关闭同步写入时生效
    异步模式批量间隔(毫秒)批量写入最长时间间隔,仅在关闭同步写入时生效
    Tags数据标签,所有数据都以字符串形式处理
    数据列名数据键值对,数据类型自动识别。字符串数据默认按照二进制数据处理以保证字符集最佳兼容性
    字符型数据列名字符串键值对,数据会按照字符串类型处理

    Tablestore 支持的数据格式:

    • int
    • float
    • boolean
    • string
    • binary

    这些格式可以被数据集成自动的识别并分类,但是字符串型数据默认处理方式为二进制数据,以保证最佳的兼容性。如果需要指定字段值为字符串类型,可以在创建动作时,将字段填写到字符型数据列名中,之后数据集成就会按照字符串的格式方式处理改字段值。

    tablestore_create_action

  4. 查看资源详情

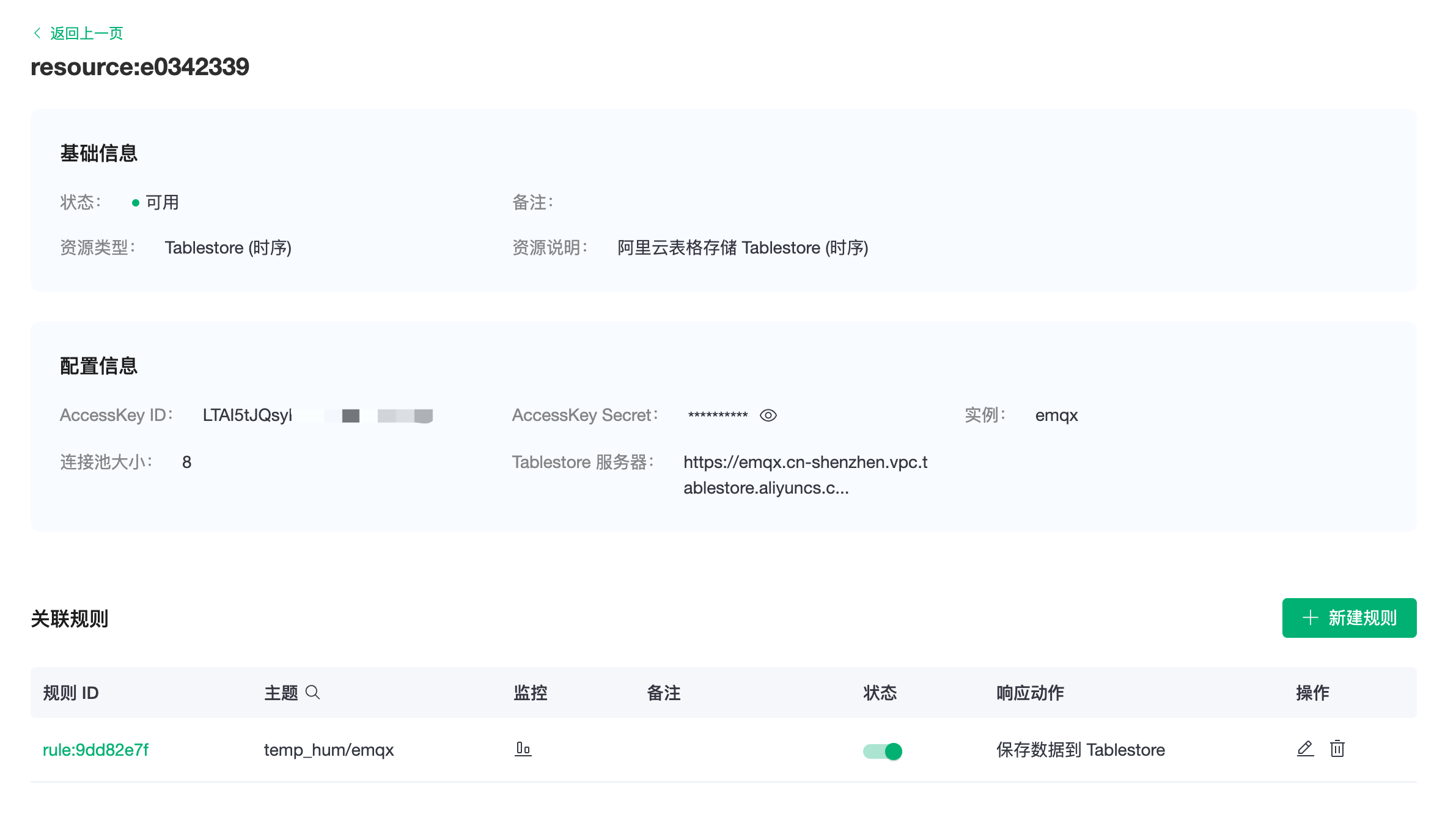

    动作创建完以后,返回列表点击资源可以查看详情。

    tablestore_resource_detail

  5. 查看规则详情

    资源详情界面点击规则可以查看规则监控信息和规则详情。

    tablestore_rule_detail

# 测试

  1. 使用 MQTT X (opens new window) 模拟温湿度数据上报。

    需要将 broker.emqx.io 替换成已创建的部署连接地址,并添加客户端认证信息

    • topic: temp_hum/emqx

    • payload:

      {
        "temp": "23.5",
        "hum": "37.4"
      }

      1
      2
      3
      4

    MQTTX

  2. 查看数据转存结果

    输入度量名称 cloud ,时间范围 1 小时,作为查询条件,点击查询。

    tablestore_result
