Easy521 连接示例

本文将使用 Inovance Modbus TCP 驱动连接汇川 Easy521 PLC，实现读写 PLC 中的点位值。

Inovance Modbus TCP 驱动可以通过本地局域网或者 Internet 连接到汇川 PLC，但是需要注意的是，如果 PLC 与 EMQX Neuron 服务器不在同一局域网，需要在 PLC 上配置端口转发。

前置准备

通过汇川编程软件 AutoShop 连接到 Easy521 PLC，可以查看 PLC 中的点位。

查看 PLC 点位

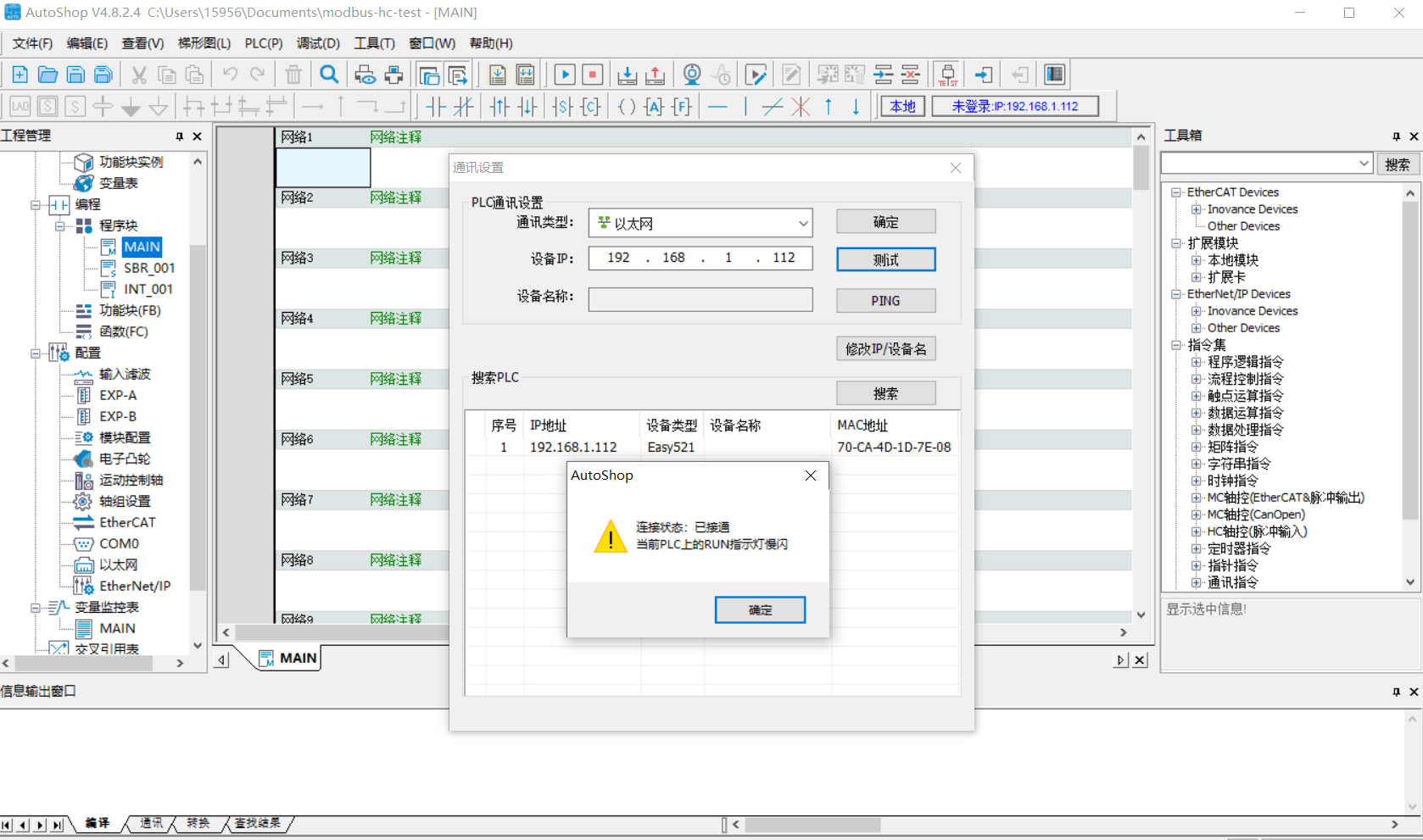

1. 在右上方菜单栏选择 测试通讯状态，打开通讯设置窗口，搜索到 PLC，为 PLC 配置 IP 地址、子网掩码等。

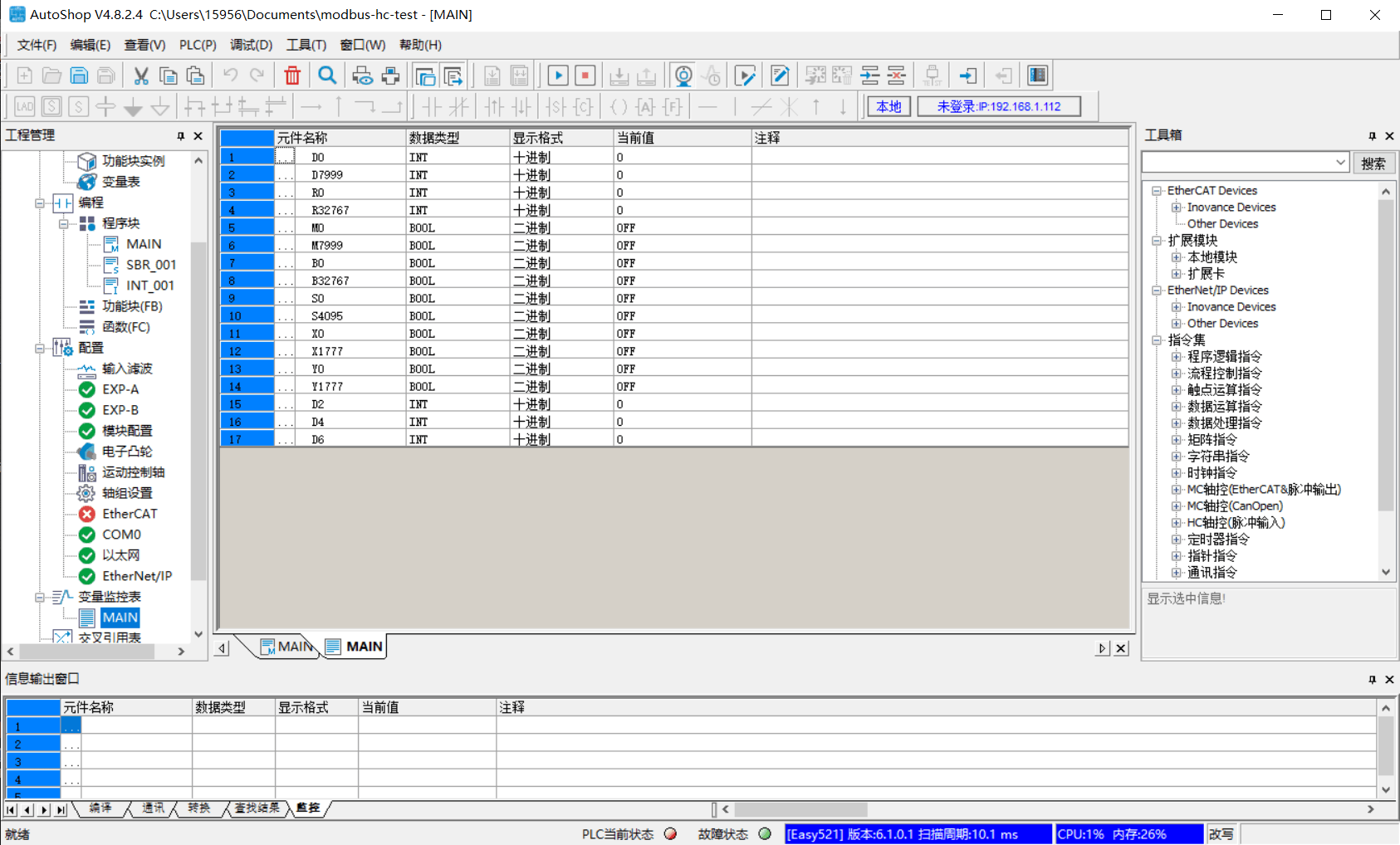

2. 在左侧菜单选择 变量监控表，打开 MAIN 窗口，需要手动添加元件。可以查看到 PLC 支持的数据区域以及地址范围，添加后点击上方菜单栏 监控 实时监控点位数据。

配置 EMQX Neuron

• 在南向设备中，点击 添加设备，选择驱动 Inovance Modbus TCP 来创建一个连接汇川 PLC 的节点。
• 创建好节点后，点击 设备配置 进入设备配置页面，根据实际情况配置节点信息，
  • PLC IP 地址：PLC 的 IP 地址
  • PLC 端口：PLC 的端口，默认为 502
• 在创建好的南向设备节点中，创建组，并在组下创建点位。
