部署架构 (Deployment)

EMQ X 消息服务器集群可作为物联网接入服务(IoT Hub)，部署在青云、AWS、阿里等公有云或企业私有云平台。

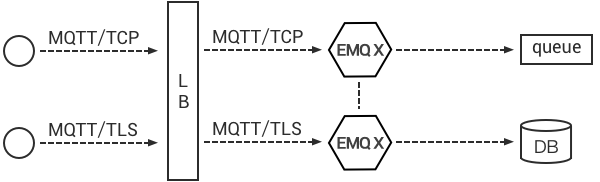

典型部署结构:

LB (负载均衡)

LB (负载均衡器) 负责分发设备的 MQTT 连接与消息到 EMQ X 集群，LB 提高 EMQ X 集群可用性、实现负载平衡以及动态扩容。

部署架构推荐在 LB 终结 SSL 连接。设备与 LB 之间 TLS 安全连接，LB 与 EMQ X 之间普通 TCP 连接。这种部署模式下 EMQ X 单集群可轻松支持 100 万设备。

公有云厂商 LB 产品:

云计算厂商	是否支持 TLS 终结	LB 产品介绍
青云	是	https://docs.qingcloud.com/guide/loadbalancer.html
AWS	是	https://aws.amazon.com/cn/elasticloadbalancing/
阿里云	否	https://www.aliyun.com/product/slb
UCloud	未知	https://ucloud.cn/site/product/ulb.html
QCloud	未知	https://www.qcloud.com/product/clb

私有部署 LB 服务器:

开源 LB	是否支持 TLS 终结	方案介绍
HAProxy	是	https://www.haproxy.com/solutions/load-balancing.html
NGINX	PLUS 产品支持	https://www.nginx.com/solutions/load-balancing/

国内公有云部署推荐青云(EMQ X 合作伙伴)，国外部署推荐 AWS 。私有部署推荐使用 HAProxy 作为 LB。

EMQ X 集群

EMQ X 节点集群部署在 LB 之后，建议部署在 VPC 或私有网络内。公有云厂商青云、AWS、UCloud、QCloud 均支持 VPC 网络。

EMQ X 默认开启的 MQTT 服务 TCP 端口:

1883	MQTT 协议端口
8883	MQTT/SSL 端口
8083	MQTT/WebSocket 端口
8084	MQTT/WebSocket/SSL 端口
8080	管理 API 端口
18083	Dashboard 端口

防火墙根据使用的 MQTT 接入方式，开启上述端口的访问权限。

EMQ X 节点集群使用的 TCP 端口:

4369	集群节点发现端口
5369	集群节点 PRC 通道
6369	集群节点控制通道

集群节点间如有防护墙，需开启上述 TCP 端口互访权限。

青云(QingCloud) 部署

创建 VPC 网络。
VPC 网络内创建 EMQ X 集群'私有网络'，例如: 192.168.0.0/24
私有网络内创建两台 EMQ X 主机，例如:

emqx1	192.168.0.2
emqx2	192.168.0.3

安装并集群 EMQ X 主机，具体配置请参考安装集群章节。
创建 LB(负载均衡器) 并指定公网 IP 地址。
在 LB 上创建 MQTT TCP 监听器:

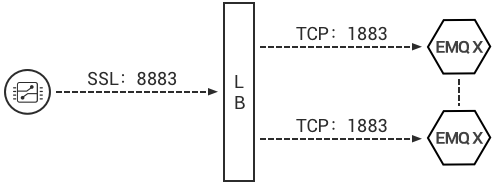

或创建 SSL 监听器，并终结 SSL 在 LB :

MQTT 客户端连接 LB 公网地址测试。

亚马逊(AWS)部署

创建 VPC 网络。
VPC 网络内创建 EMQ X 集群'私有网络'，例如: 192.168.0.0/24
私有网络内创建两台 EMQ X 主机，指定上面创建的 VPC 网络,例如:

emqx1	192.168.0.2
emqx2	192.168.0.3

在安全组中，开放 MQTT 服务的 TCP 端口，比如 1883, 8883。
安装并集群 EMQ X 主机，具体配置请参考安装集群章节。
创建 ELB (Classic 负载均衡器)，指定 VPC 网络，并指定公网 IP 地址。

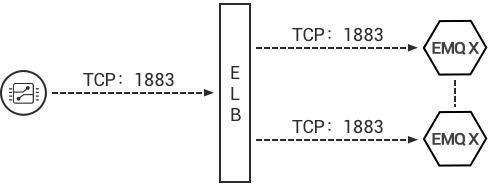

在 ELB 上创建 MQTT TCP 监听器:

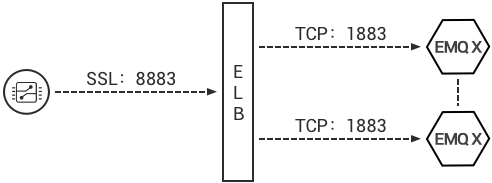

或创建 SSL 监听器，并终结 SSL 在 LB :

MQTT 客户端连接 LB 公网地址测试。

阿里云部署

阿里云 LB 支持终结 SSL?

私有网络部署

EMQ X 集群直连

EMQ X 集群直接挂 DNS 轮询，设备通过域名或者 IP 地址列表访问:

部署 EMQ X 集群，具体参考程序包安装与集群配置文档。
EMQ X 节点防火墙开启外部 MQTT 访问端口，例如 1883, 8883。
设备通过 IP 地址列表或域名访问 EMQ X 集群。

TIP

产品部署不推荐这种部署方式。

HAProxy -> EMQ X 集群

HAProxy 作为 LB 部署 EMQ X 集群，并终结 SSL 连接:

创建 EMQ X 集群节点，例如:

节点	IP 地址
emqx1	192.168.0.2
emqx2	192.168.0.3

配置 /etc/haproxy/haproxy.cfg，示例:

listen mqtt-ssl
 bind *:8883 ssl crt /etc/ssl/emqx/emq.pem no-sslv3
 mode tcp
 maxconn 50000
 timeout client 600s
 default_backend emqx_cluster

backend emqx_cluster
 mode tcp
 balance source
 timeout server 50s
 timeout check 5000
 server emqx1 192.168.0.2:1883 check inter 10000 fall 2 rise 5 weight 1
 server emqx2 192.168.0.3:1883 check inter 10000 fall 2 rise 5 weight 1

NGINX Plus -> EMQ X 集群

NGINX Plus 产品作为 EMQ X 集群 LB，并终结 SSL 连接:

注册 NGINX Plus 试用版，Ubuntu 下安装: https://cs.nginx.com/repo_setup
创建 EMQ X 节点集群，例如:

节点	IP 地址
emqx1	192.168.0.2
emqx2	192.168.0.3

配置 /etc/nginx/nginx.conf，示例:

stream {
 # Example configuration for TCP load balancing

 upstream stream_backend {
     zone tcp_servers 64k;
     hash $remote_addr;
     server 192.168.0.2:1883 max_fails=2 fail_timeout=30s;
     server 192.168.0.3:1883 max_fails=2 fail_timeout=30s;
 }

 server {
     listen 8883 ssl;
     status_zone tcp_server;
     proxy_pass stream_backend;
     proxy_buffer_size 4k;
     ssl_handshake_timeout 15s;
     ssl_certificate     /etc/emqx/certs/cert.pem;
     ssl_certificate_key /etc/emqx/certs/key.pem;
 }
}
