Docker方式托管部署边缘服务 ​

基于 Docker 方式部署的 ECP 平台，如果边缘服务的硬件支持部署 Docker 容器，可在 ECP 平台上批量安装边缘服务，缩短边缘服务的安装与部署时间，提高部署效率和一致性。

前置条件 ​

边缘服务的批量安装之前，需要完成以下准备工作：

配置 Docker 环境 ​

边缘服务 NeuronEX 部署机器上需要安装 Docker 环境，具体安装步骤请参考Docker 安装。 安装完成后，需要打开 Docker API 的远程访问端口。 ECP 平台通过 Docker API 来管理边缘服务的生命周期，支持Docker API 开启 TLS 认证和不开启 TLS 认证两种模式。

注意

生产环境请使用开启 TLS 认证模式。

不开启 TLS 认证 ​

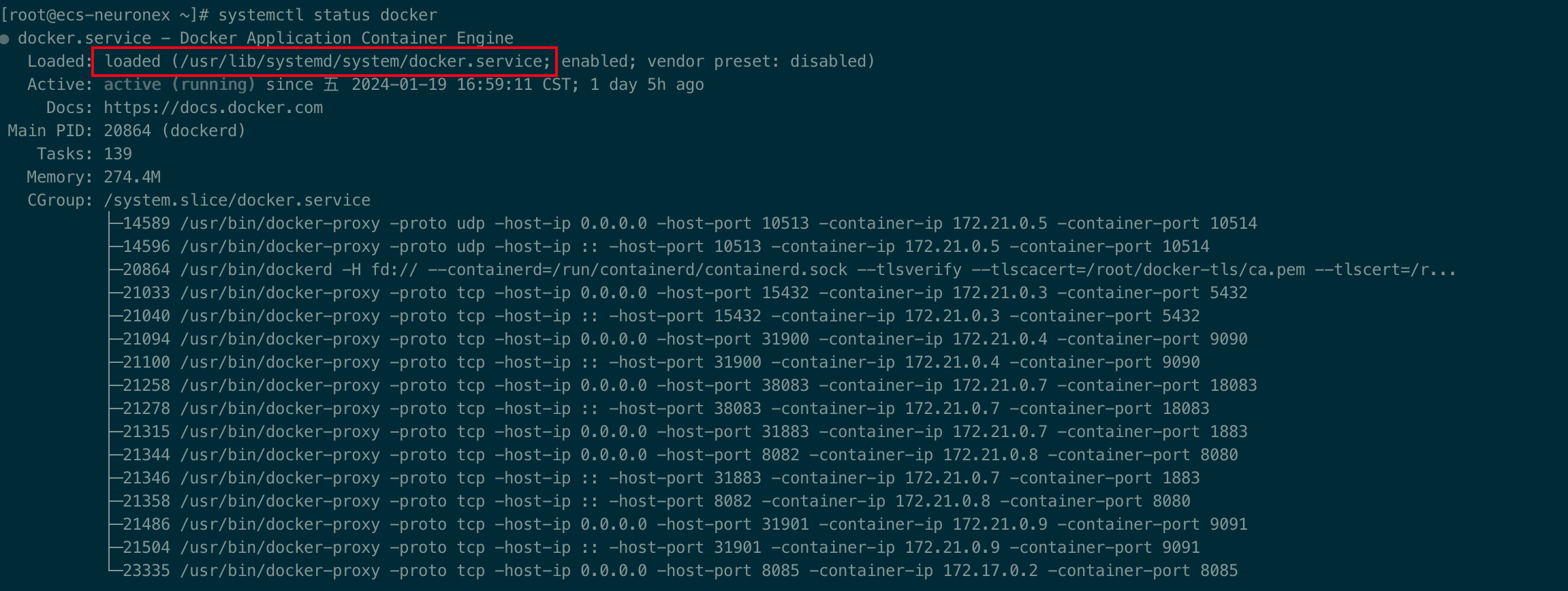

  1. 找到 docker 的服务配置文件， 默认为：/usr/lib/systemd/system/docker.service , 可以通过 systemctl status docker 命令看到该文件的位置。 docker_service

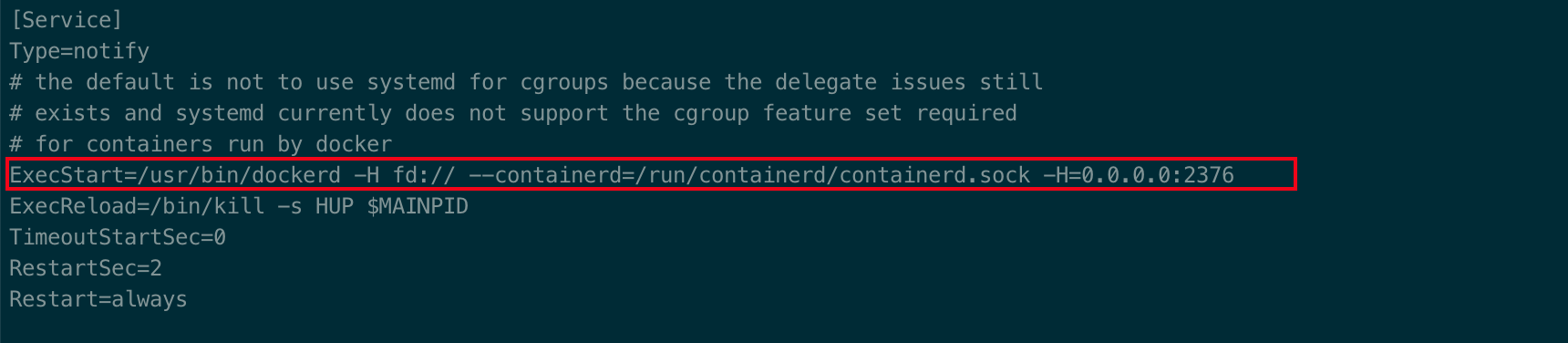

  2. 修改 ExecStart 参数，增加参数，如下所示：
    shell
    ExecStart=/usr/bin/dockerd  -H fd:// --containerd=/run/containerd/containerd.sock  -H=0.0.0.0:2376
    execstart_no_tls
  3. 重启 docker 服务
    shell
    systemctl daemon-reload && systemctl restart docker
  4. ECP 上配置Docker连接配置，不开启 TLS 认证方式

开启 TLS 认证 ​

  1. 如果 Docker API 开启了 TLS 认证，则边缘节点部署 Docker后，作为服务端需要配置 Docker API 的 CA 证书、服务端证书和服务端私钥，ECP 作为客户端需要配置 Docker API 的 CA 证书、客户端证书和客户端私钥，具体配置方法请参考Docker TLS 认证。

    1）可通过下载该链接的证书文件及脚本进行配置，

    注意

     该证书仅供测试使用，生产环境请使用自签名证书。

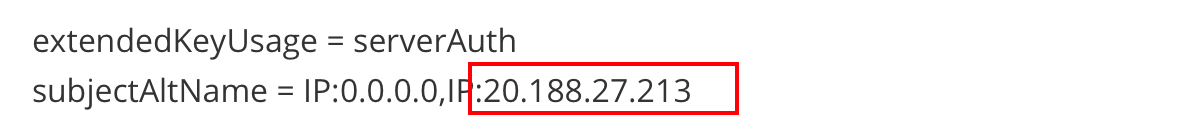

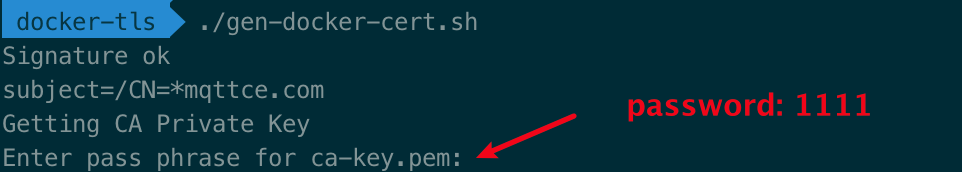

    2）修改 extfile.cnf 中 IP 地址为这台部署 Docker Engine 服务的边缘节点对外暴露的 IP 地址。该 IP 地址也是在 ECP 中添加边缘节点时需要输入的 IP。 extfile 3）执行 gen-docker-cert.sh 脚本， 生成服务端证书: server-cert.pem， 默认密码： 1111; gen-docker-cert 4）将生成的 server-cert.pem证书文件以及ca.pem、server-key.pem文件，拷贝到边缘节点的指定目录下，如： /root/docker-tls/ca.pem 、/root/docker-tls/server-cert.pem 、/root/docker-tls/server-key.pem 目录下。

  2. 找到 docker 的服务配置文件， 默认为：/usr/lib/systemd/system/docker.service , 可以通过 systemctl status docker 命令看到该文件的位置。 docker_service

  3. 修改 ExecStart 参数，增加参数，如下所示：

    shell
    ExecStart=/usr/bin/dockerd  -H fd:// --containerd=/run/containerd/containerd.sock  --tlsverify --tlscacert=/root/docker-tls/ca.pem --tlscert=/root/docker-tls/server-cert.pem --tlskey=/root/docker-tls/server-key.pem -H=0.0.0.0:2376

    exectart_tls

  4. 重启 docker 服务

    shell
    systemctl daemon-reload && systemctl restart docker

  5. ECP 上配置Docker连接配置，开启 TLS 认证方式

边缘节点管理 ​

通过边缘节点管理，可以新增、编辑、查看和删除边缘节点。

边缘节点注册 ​

Docker 节点只有注册后才可以通过 ECP 在指定的 Docker 节点上部署边缘服务；

  1. 选择 组织 -> 项目;
  2. 点击 边缘管理 ， 选择 边缘节点管理 ， 点击新增边缘节点;

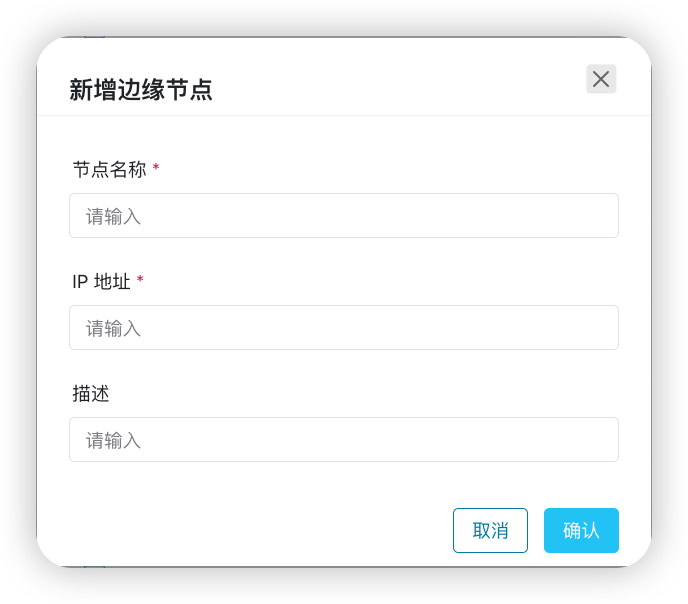

  3. 填写边缘节点的名称、IP 地址、描述;

docker_node_registry

边缘节点列表管理 ​

  1. 选择 组织 -> 项目;
  2. 点击 边缘管理 ， 选择 边缘节点管理;

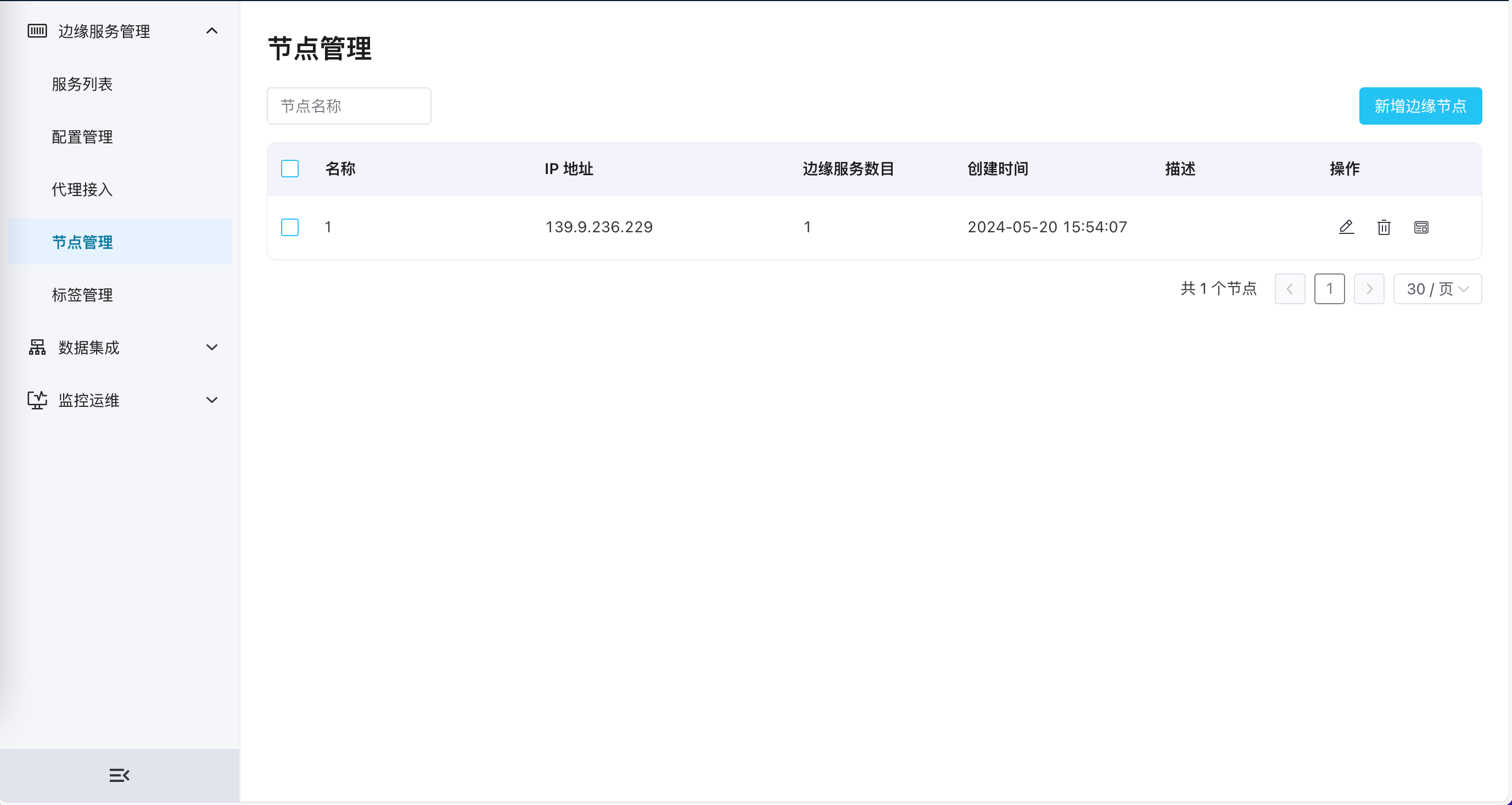

  3. 在列表中选择要管理的节点， 可以 编辑、删除、查看, 查看按钮表示该节点上的边缘服务列表；

docker_node_list

边缘节点上的边缘服务列表 ​

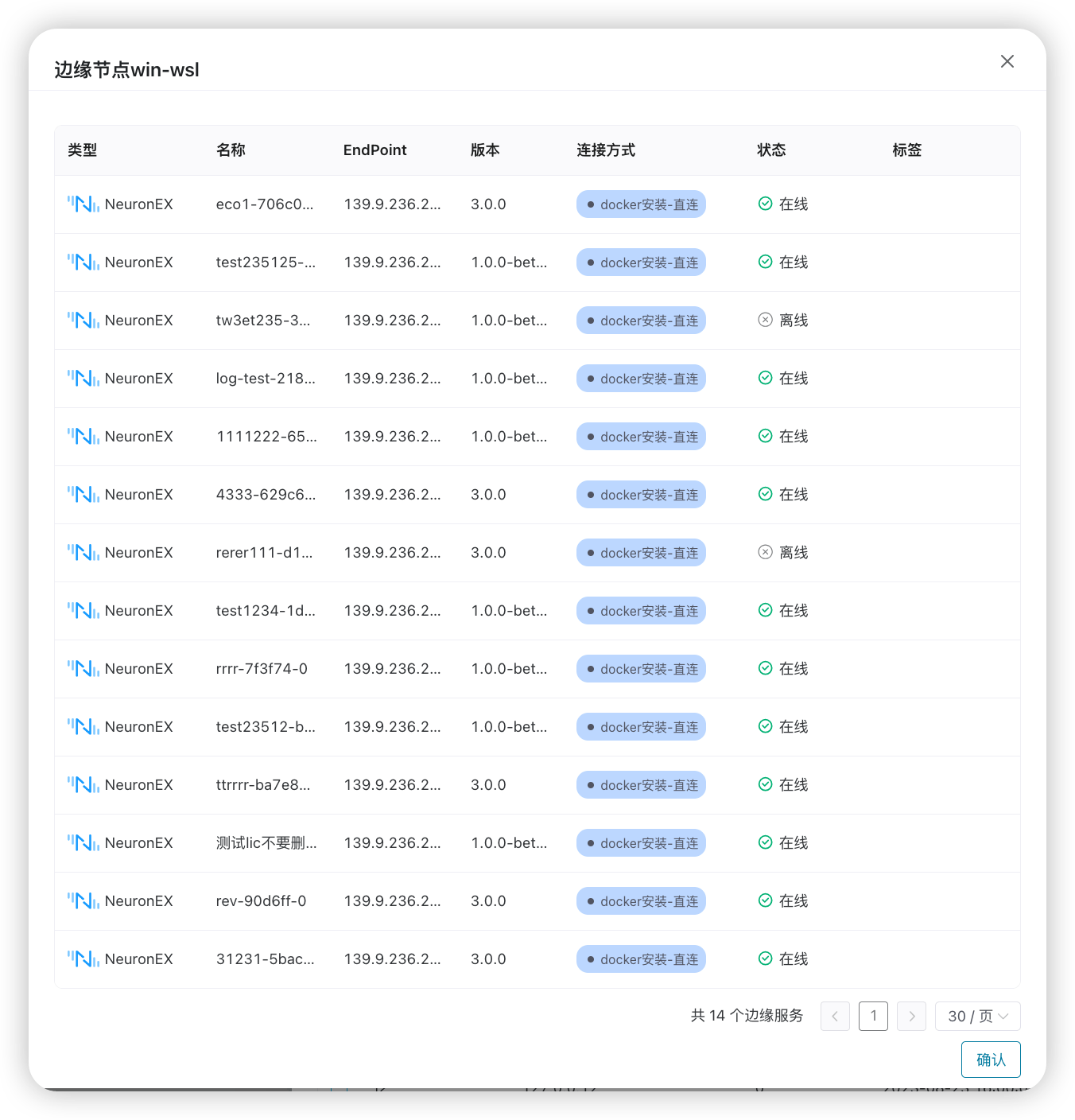

在边缘节点列表上点击某边缘节点最右侧的 查看 按钮后， 可以看到该节点上的边缘服务列表； 可以在列表中看到这些边缘服务的状态等信息。

docker_node_service_list

批量安装边缘服务 ​

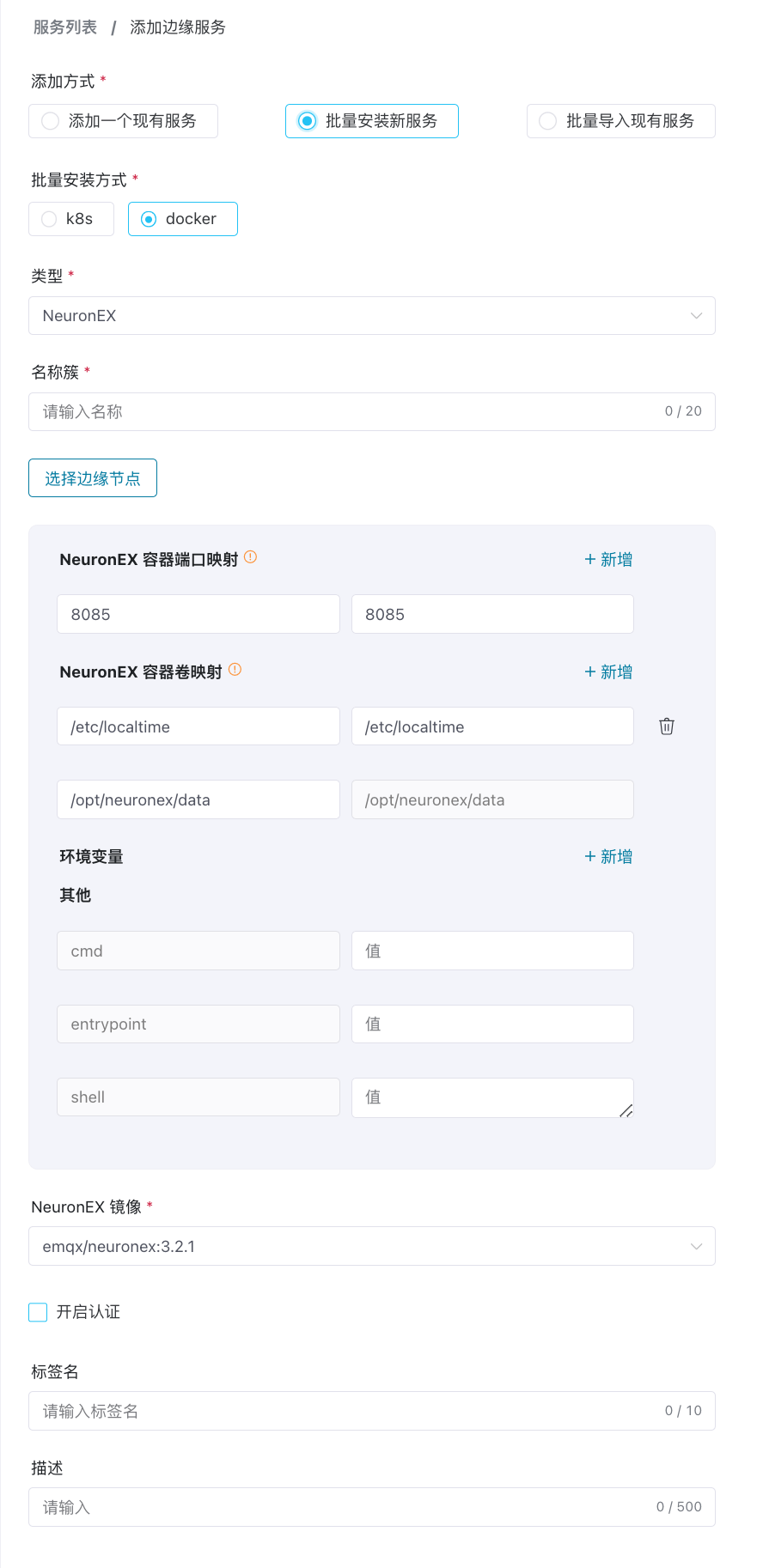

  1. 以系统/组织/项目管理员的身份登录，在工作台页面，点击左侧导航栏的边缘服务。

  2. 点击添加边缘服务按钮，进入添加边缘服务页。

  3. 添加方式选择批量安装新服务。

  4. 类型可以选择 NeuronEX。

  5. 连接方式默认为直连，不可更改。

  6. 输入边缘服务的名称前缀，系统会根据名称前缀自动生成唯一的服务名称；1-20 个字符，并支持 "-" 和空格。

  7. 选择一个或多个边缘节点，ECP要会在每一个边缘节点部署一个所选择类型的边缘服务实例。

  8. 对边缘服务的配置参数进行设置，不修改将默认使用全局配置中的参数。

  9. 选择需要安装边缘服务的镜像。

  10. [可选]安装 NeuronEX 实例，可选择是否开启认证，具体信息，可查看边缘服务认证。

  11. [可选] 可以选择为边缘服务实例添加标签，方便后续维护。

  12. ECP 会根据以上设定自动在页面右侧生成本次安装的信息概览，您可在此进行确认，如信息确认无误，可点击确认按钮，进行批量边缘服务的安装。

批量安装边缘服务

查看安装进度 ​

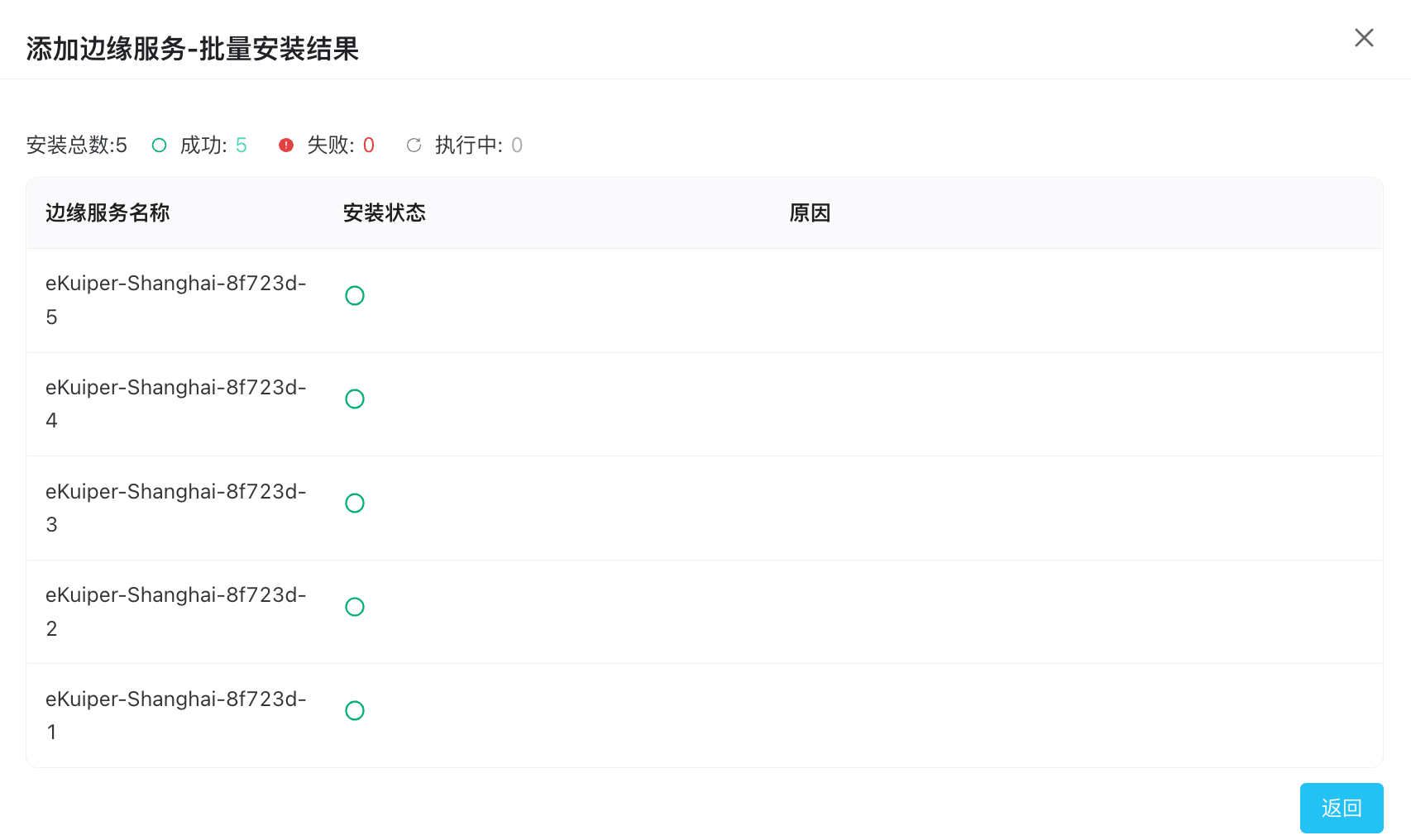

点击确认后，将弹出批量安装结果对话框，您可在此查看：

  • 安装总数、安装成功数、安装失败数和正在执行安装的统计数据；
  • 对于安装失败的情况，您可在原因列查看安装失败的原因；

批量安装-执行结果

点击返回，返回到边缘服务页，新安装的边缘服务将出现在页面的边缘服务部分。

此外，ECP 会记录本次批量安装的全部信息，系统/组织/项目管理员可在操作审计中查看。

TIP

批量安装的使用限制请参考系统使用限制和版本兼容性限制。
