总览

在数据集成 - 配置指南中，我们配置好了 ECP 数据集成功能的基础配置，包括 EMQX 连接信息和数据存储信息。在本节中，我们将介绍 ECP 数据集成功能的总览部分。

树形结构介绍

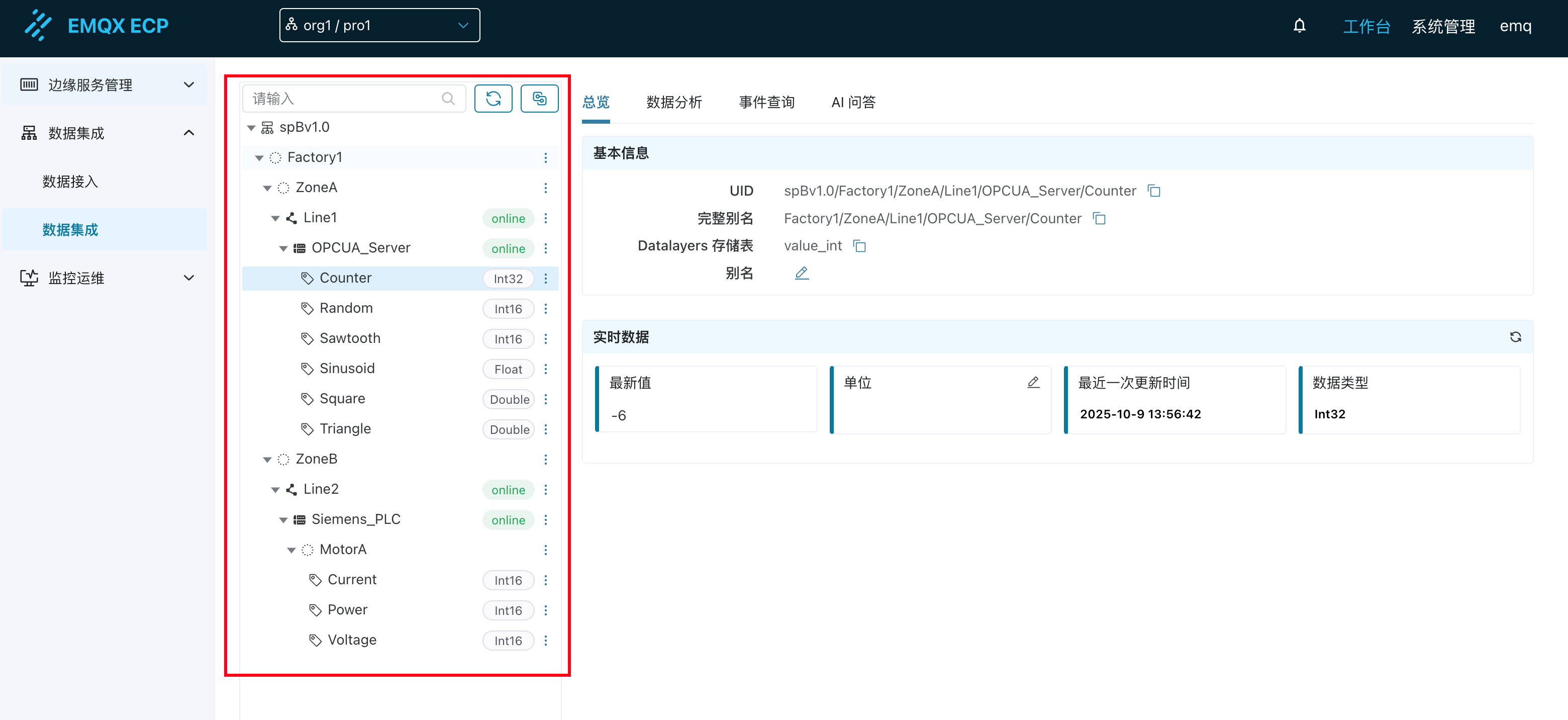

在数据集成页面，左侧部分固定为树形结构，用于展示具有层次结构的工业数据建模信息。

uns_tree

当选择某个节点时，右侧部分将展示该节点的详细信息。节点类型分为总节点、虚拟节点、边缘节点、设备节点和点位，具体如下：

总节点

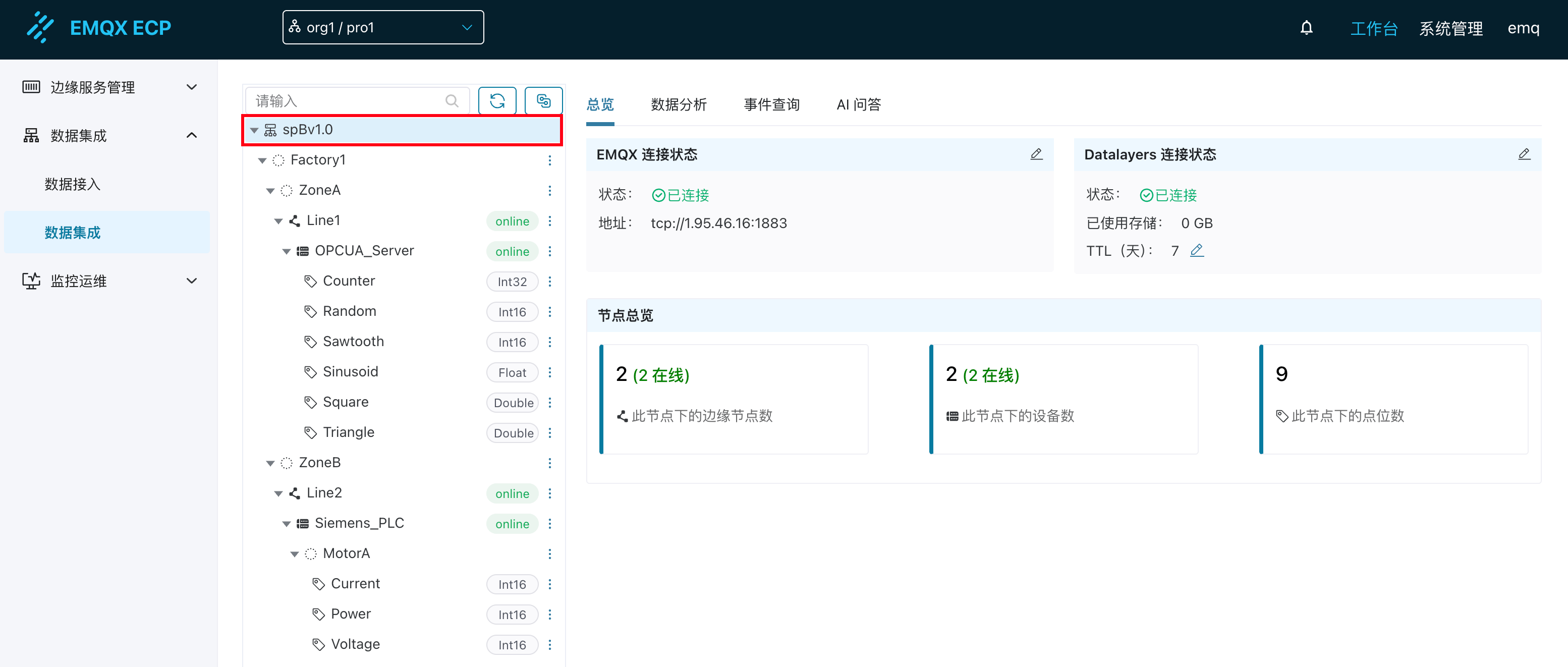

总节点表示整个工业数据建模的根节点，默认名称为 spBv1.0。点击该节点时，右侧部分将展示该节点的详细信息，包括 EMQX 连接状态、Datalayers 连接状态、节点总览等内容。关于 EMQX 和 Datalayers 的详细配置，请参考配置指南。

uns_tree

虚拟节点

虚拟节点有两类：

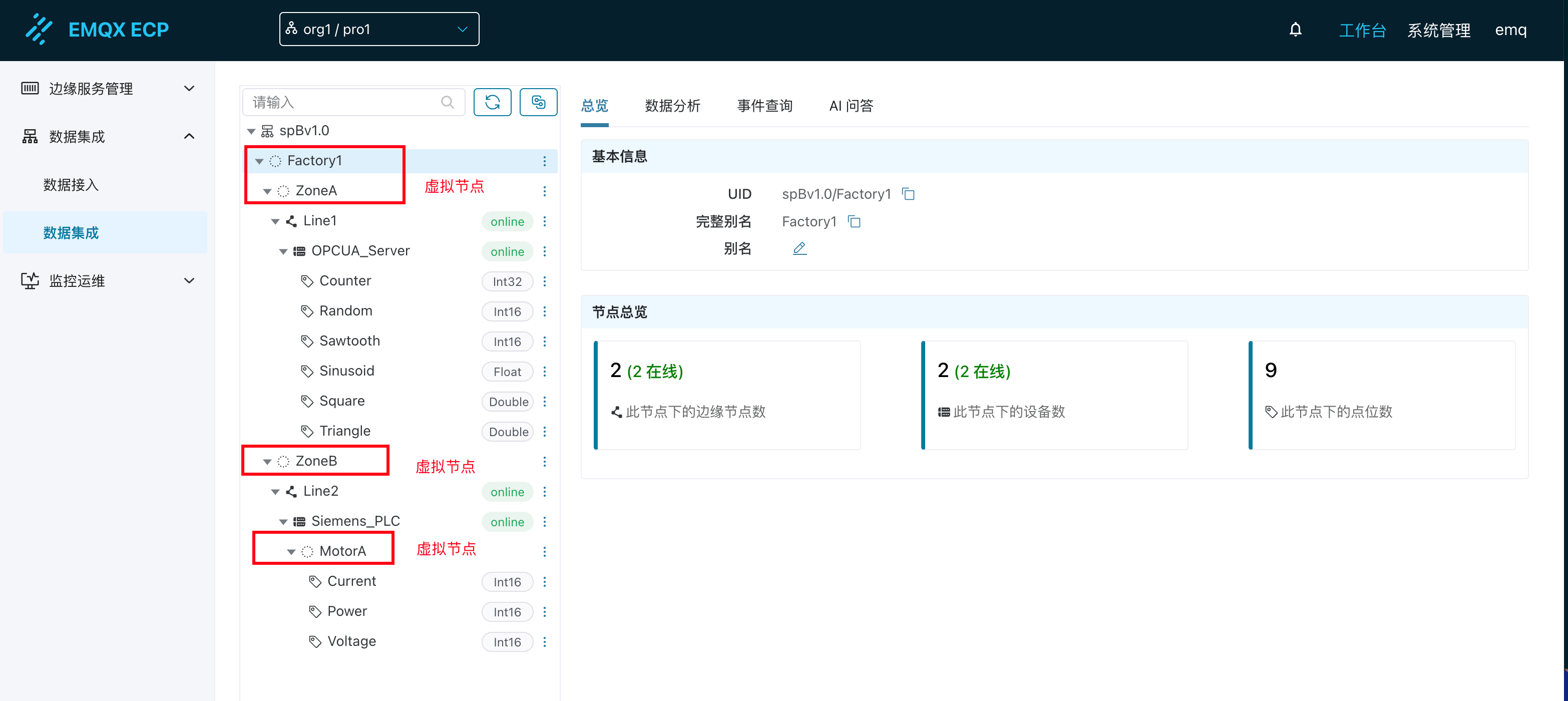

第一类为根据 NeuronEX 中配置的 SparkplugB 应用中的组 ID、节点 ID、组 Path 参数构建的虚拟节点。上图中的 Factory1、ZoneA、Line1 等节点都属于这一类。
第二类为根据 NeuronEX 中配置的南向驱动中的采集组、点位使用 / 分割的虚拟组名称构建的虚拟节点。上图中的 MotorA 等节点都属于这一类。

虚拟节点用于构建用户的信息模型，本身并没有 online、offline 状态。

点击该类节点时，右侧部分将展示该节点的详细信息，包括基本信息和节点总览。

基本信息：
- UID：虚拟节点的唯一标识符，用于在数据集成功能中唯一标识该节点。
- 完整别名：包含上层父节点的完整别名。
- 别名：由用户自定义的名称。
节点总览：
- 此节点下的边缘节点数：此节点下的总边缘节点数。
- 此节点下的设备数：此节点下的总设备数。
- 此节点下的点位数：此节点下的总点位数。

uns_tree

边缘节点

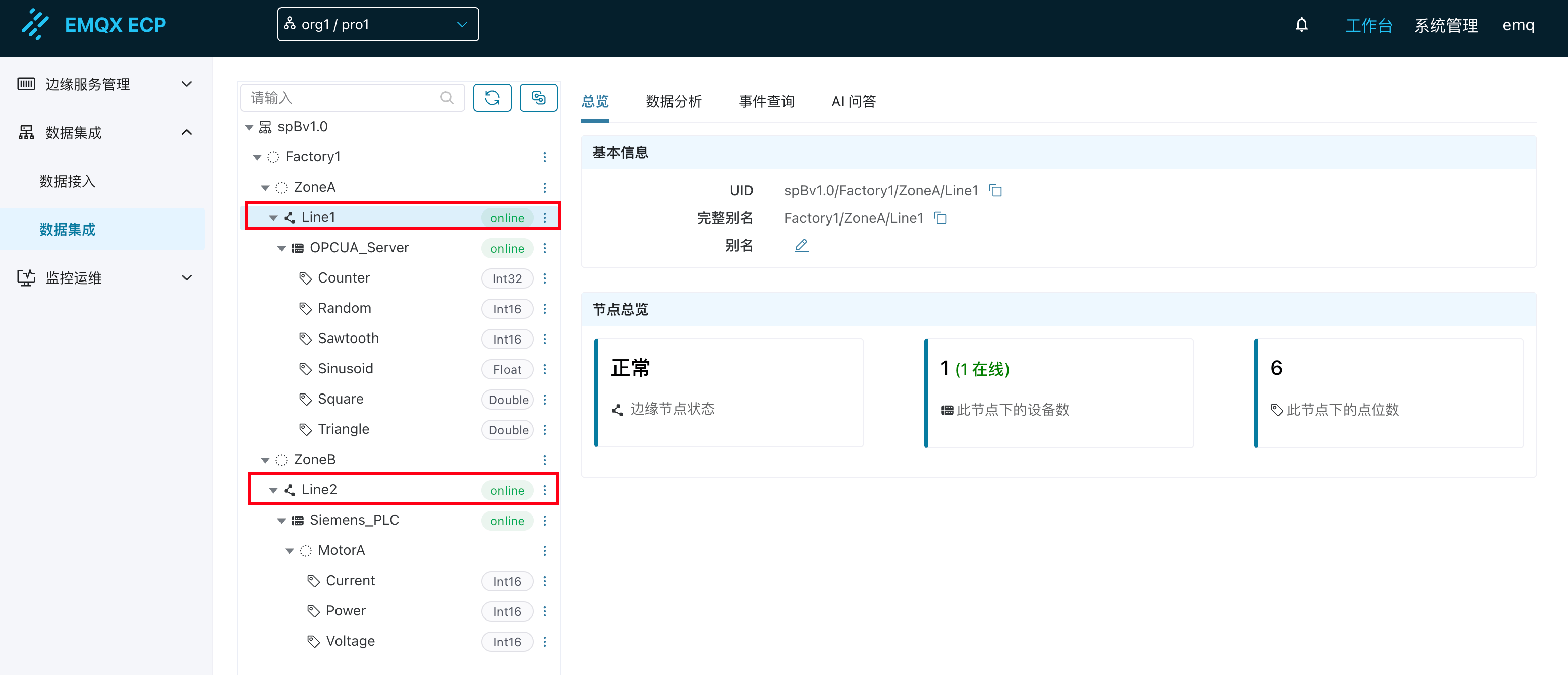

NeuronEX 中配置的一个北向应用 SparkplugB 节点，对应在 ECP 中为一个边缘节点。边缘节点的 online、offline 状态与 NeuronEX 上该 SparkplugB 节点的 online、offline 状态一致。点击该类节点时，右侧部分将展示该节点的详细信息，包括基本信息和节点总览。

基本信息：
- UID：边缘节点的唯一标识符，用于在数据集成功能中唯一标识该节点。
- 完整别名：包含上层父节点的完整别名。
- 别名：由用户自定义的名称。
节点总览：
- 边缘节点状态：此节点的状态。
- 此节点下的设备数：此节点下的总设备数。
- 此节点下的点位数：此节点下的总点位数。

uns_tree

设备节点

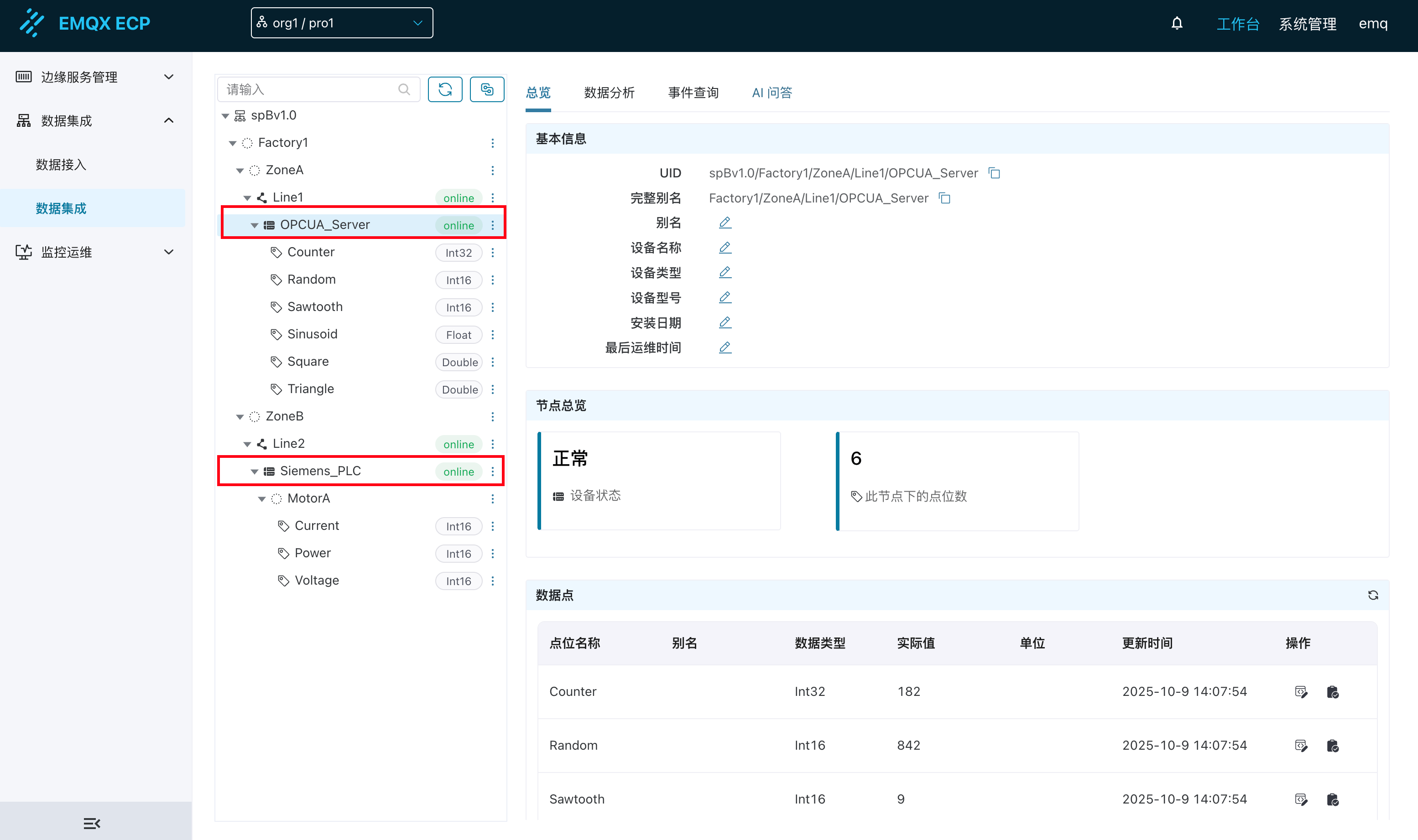

NeuronEX 中配置的一个南向驱动，对应在 ECP 中为一个设备节点。设备节点的 online、offline 状态与 NeuronEX 上该南向驱动的 online、offline 状态一致。点击该类节点时，右侧部分将展示该节点的详细信息，包括基本信息、节点总览和数据点。

基本信息：
- UID：设备节点的唯一标识符，用于在数据集成功能中唯一标识该节点。
- 完整别名：包含上层父节点的完整别名。
- 别名：由用户自定义的名称。
- 设备名称：由用户自定义的名称。
- 设备类型：由用户自定义的类型。
- 设备型号：由用户自定义的型号。
- 安装日期：由用户自定义的安装日期。
- 最后运维时间：由用户自定义的最后运维时间。
节点总览：
- 设备状态：此节点的状态。
- 此节点下的点位数：此节点下的总点位数。
数据点：
- 以列表方式详细展示该设备节点下的所有数据点。
- 可实时查看最新的上报值。
- 可编辑修改点位单位信息。
- 可通过编辑点位值按钮，实现对设备点位的反向控制。

uns_tree

TIP

1、设备节点一定从属于一个边缘节点。

2、必须在 SparkplugB 应用中，将该南向驱动添加订阅到该应用中，才能在 ECP 中看到该设备节点。

点位

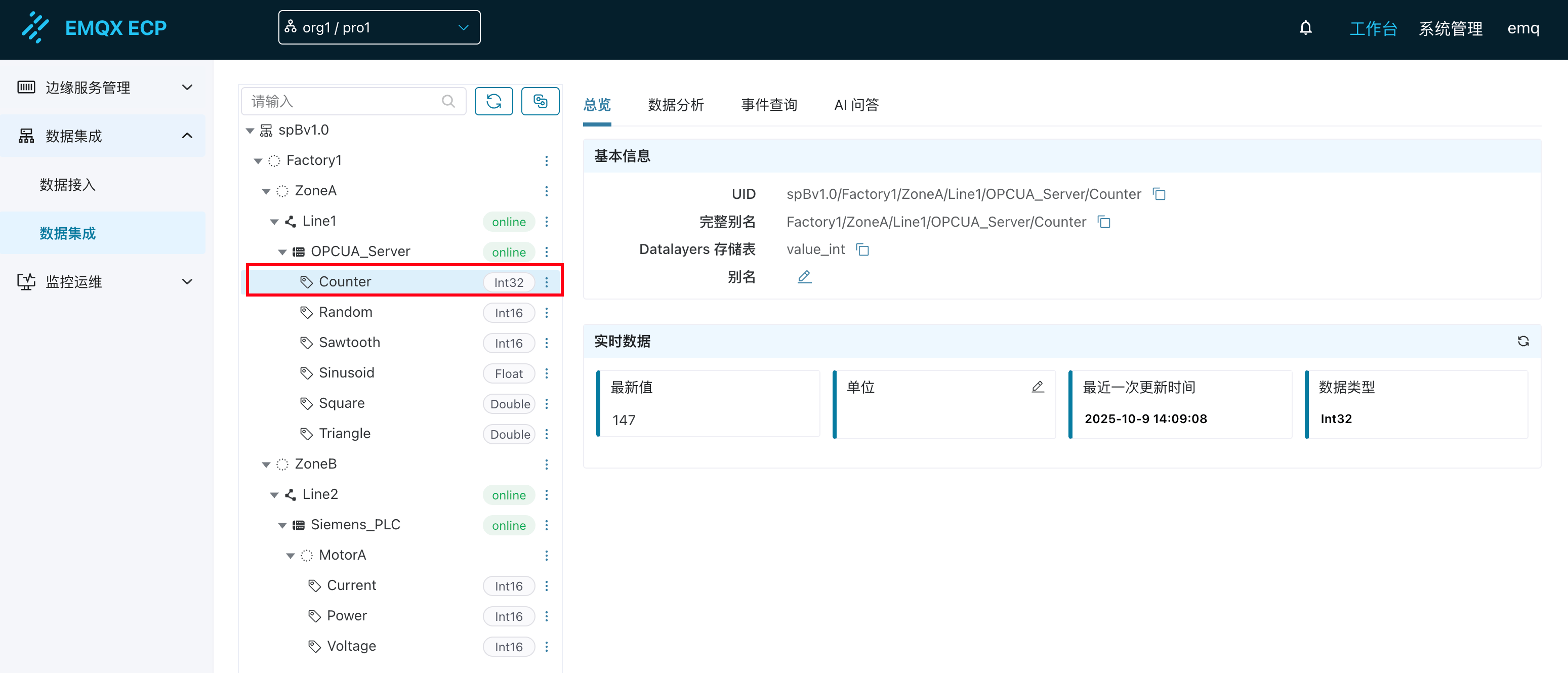

点位为 NeuronEX 南向驱动中的一个数据点，对应在 ECP 中为一个点位。点位的数据类型为 SparkplugB 传输过程中所使用的数据类型。点击该类节点时，右侧部分将展示该节点的详细信息，包括基本信息和实时数据。

基本信息：
- UID：点位的唯一标识符，用于在数据集成功能中唯一标识该节点。
- 完整别名：包含上层父节点的完整别名。
- Datalayers 存储表：该点位在 Datalayers 数据库中的存储表名称。
- 别名：由用户自定义的名称。
实时数据：
- 展示该点位的最新值、单位、最近一次更新时间、数据类型等信息。

uns_tree

树形结构功能

在树形结构上部，有查询、刷新、切换别名等多个功能按钮。

查询

输入节点名称，可查询过滤树形结构中的节点。

刷新

点击该按钮可刷新树形结构，查看最新的树形结构信息、节点状态等。

切换别名

点击该按钮可切换树形结构中节点的显示名称。默认显示 NeuronEX 中定义的节点名称，包括组 ID、节点 ID、南向驱动名称、点位名称等。点击后可切换为用户自定义的别名。

节点删除

ECP 支持对测试或不再使用的节点进行删除操作。删除操作仅在 ECP 中移除节点信息，不会影响 NeuronEX 的运行状态。

删除规则

不同类型的节点有不同的删除条件：

根节点（spBv1.0）

不可删除

第一类虚拟节点（根据 SparkplugB 应用配置生成的节点）

删除条件：该节点下没有边缘节点，或所有边缘节点均处于离线状态
删除范围：删除该节点及其所有子节点和点位信息

第二类虚拟节点（根据南向驱动采集组和点位名称生成的节点）和点位节点

可随时删除

边缘节点和设备节点

删除条件：节点必须处于离线状态
在线时不可删除

删除影响

删除节点后，将产生以下影响：

自动清理关联信息：
- 删除该节点的别名信息
- 删除用户自定义的设备信息
- 删除该节点绑定的标签
历史数据保留：
- Datalayers 数据库中的历史数据不会被删除。历史数据会根据 Datalayers 的 TTL 设置自动删除。
数据重新上报：
- 如果 NeuronEX 重新连接并上报了相同的节点或点位信息，这些节点将重新出现在树形结构中。

点位控制

ECP 数据集成功能支持通过多种方式对设备点位进行反向控制（写入操作）。

界面控制

在树形结构中选择单个点位，点击编辑点位值按钮，即可直接修改该点位的值，实现对设备的实时控制，详细操作参考点位。

API 控制

ECP 提供了 RESTful API 接口，支持通过编程方式对设备点位进行控制。该接口支持单点位和多点位批量控制，多个点位可分属于不同的南向驱动。

接口信息

接口路径：/api/sparkplug/metrics/metric/values
请求方法：PUT
Content-Type：application/json

请求参数说明

参数名	类型	必填	说明
metrics	Array	是	点位控制数组
metrics[].id	String	是	点位的唯一标识符（UID）
metrics[].value	Any	是	要写入的点位值，类型应与点位数据类型匹配

请求示例

json

{
  "metrics": [
    {"id": "spBv1.0/Factory1/ZoneB/Line2/Siemens_PLC/MotorA/Current", "value": 11},
    {"id": "spBv1.0/Factory1/ZoneB/Line2/Siemens_PLC/MotorA/Voltage", "value": 22},
    {"id": "spBv1.0/Factory1/ZoneA/Line1/OPCUA_Server/Counter", "value": 33}
  ]
}

响应参数说明

参数名	类型	说明
results	Array	点位控制结果数组
results[].id	String	点位的唯一标识符（UID）
results[].success	Boolean	控制操作是否成功

响应示例

json

{
    "results": [
        {
            "id": "spBv1.0/Factory1/ZoneB/Line2/Siemens_PLC/MotorA/Current",
            "success": true
        },
        {
            "id": "spBv1.0/Factory1/ZoneB/Line2/Siemens_PLC/MotorA/Voltage",
            "success": true
        },
        {
            "id": "spBv1.0/Factory1/ZoneA/Line1/OPCUA_Server/Counter",
            "success": true
        }
    ]
}

MQTT 控制

ECP 支持通过 MQTT 消息对设备点位进行控制。用户需要向指定的 MQTT 主题发布控制消息，ECP 接收后将执行相应的控制操作。

MQTT 主题

订阅主题：ecp/device_control

消息格式说明

参数名	类型	必填	说明
metrics	Array	是	点位控制数组
metrics[].id	String	是	点位的唯一标识符（UID）
metrics[].value	Any	是	要写入的点位值，类型应与点位数据类型匹配

发布消息示例

json

{
  "metrics": [
    {"id": "spBv1.0/Factory1/ZoneB/Line2/Siemens_PLC/MotorA/Current", "value": 11},
    {"id": "spBv1.0/Factory1/ZoneB/Line2/Siemens_PLC/MotorA/Voltage", "value": 22},
    {"id": "spBv1.0/Factory1/ZoneA/Line1/OPCUA_Server/Counter", "value": 33}
  ]
}

响应说明

ECP 处理控制消息后，会向响应主题发布执行结果。响应消息包含每个点位的控制状态。

响应参数说明

参数名	类型	说明
results	Array	点位控制结果数组
results[].id	String	点位的唯一标识符（UID）
results[].success	Boolean	控制操作是否成功

响应消息示例

json

{
  "results": [
    {
      "id": "spBv1.0/Factory1/ZoneB/Line2/Siemens_PLC/MotorA/Current",
      "success": true
    },
    {
      "id": "spBv1.0/Factory1/ZoneB/Line2/Siemens_PLC/MotorA/Voltage",
      "success": true
    },
    {
      "id": "spBv1.0/Factory1/ZoneA/Line1/OPCUA_Server/Counter",
      "success": true
    }
  ]
}
