资源配置 ​

资源配置是基于 Docker 或 Kubernetes 安装部署的 ECP 对资源层的配置，主要包括 基础配置、Docker 部署模式配置、Kubernetes 部署模式配置三大类。

基础配置 ​

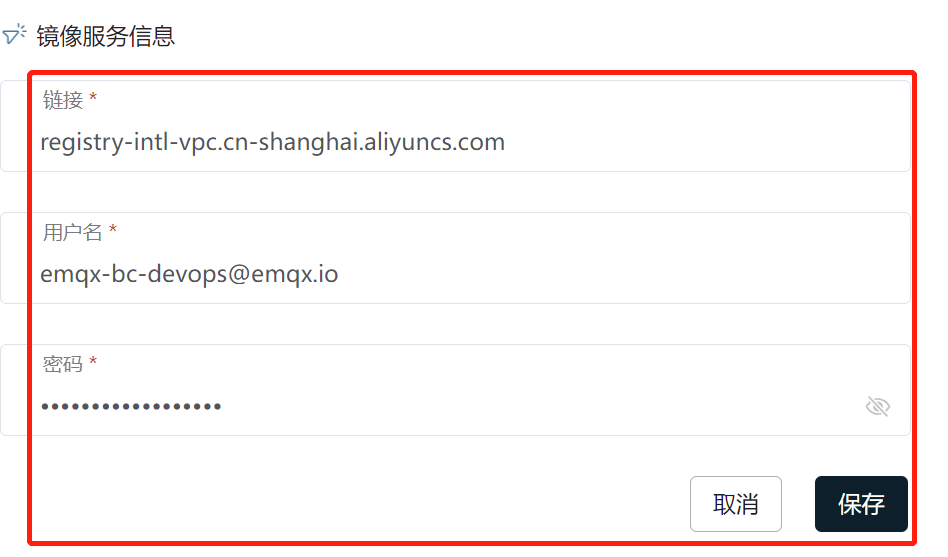

镜像服务信息 ​

ECP 支持连接内部私有镜像仓库，通过镜像仓库，ECP 可以完成边缘服务 NeuronEX 及 EMQX 集群的软件镜像拉取部署工作。如希望建立到内部私有镜像仓库的连接：

  1. 以系统管理员的身份登录 ECP，在系统管理页面，点击系统设置 -> 资源配置。
  2. 点击展开镜像服务信息部分。
  3. 点击编辑，进入编辑页面。
  4. 输入链接地址、用户名和密码。
  5. 完成设置后，点击测试连接检查连接的有效性。
  6. 最后点击确认，完成配置。

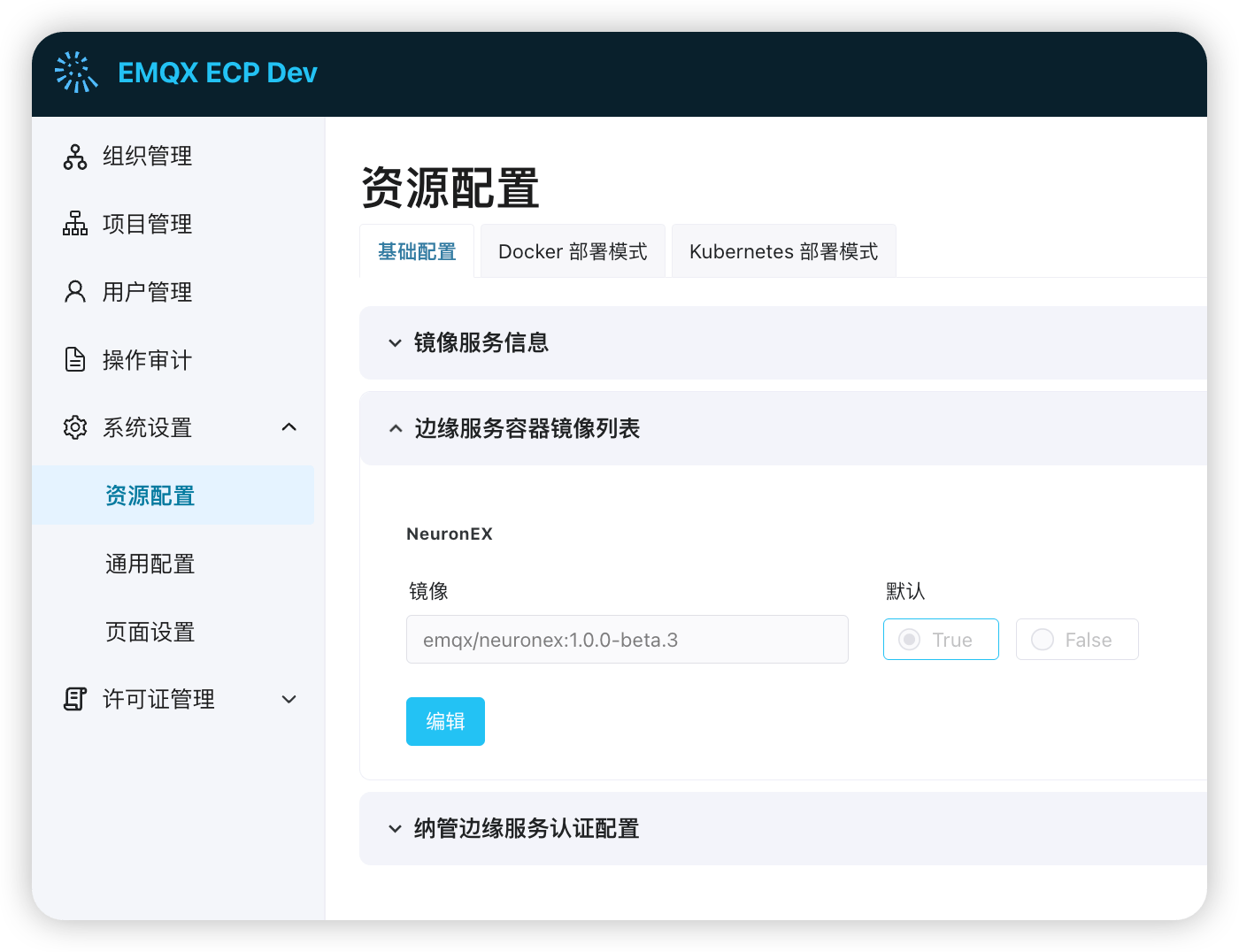

边缘服务镜像列表 ​

系统管理员可以新增、编辑或删除边缘服务的镜像地址。在有公网连接的情况下，管理员可以直接配置公有镜像地址。如在使用私服镜像，也可以参照镜像服务信息部分。

  1. 以系统管理员的身份登录 ECP，在系统管理页面，点击系统设置 -> 资源配置。

  2. 点击展开基础配置部分，点击展开边缘服务容器镜像列表。

  3. 点击在 NeuronEX 下的编辑，进入编辑页面。

  4. 您可点 + 新增一条镜像，并确定是否设为默认镜像。也可点击删除图标删除一条镜像。

  5. 点击确认完成设置。

eKuiper

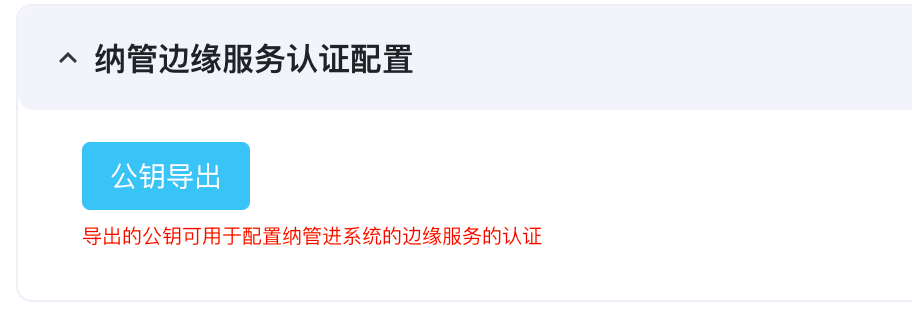

纳管边缘服务认证配置 ​

可以从纳管边缘服务认证配置获取 ECP 在安装时自动生成的公钥文件，用于当纳管的 NeuronEX 开启认证时的秘钥。关于云边认证和 NeuronEX 开启认证请参考边缘服务认证。

rsa

Docker 部署模式配置 ​

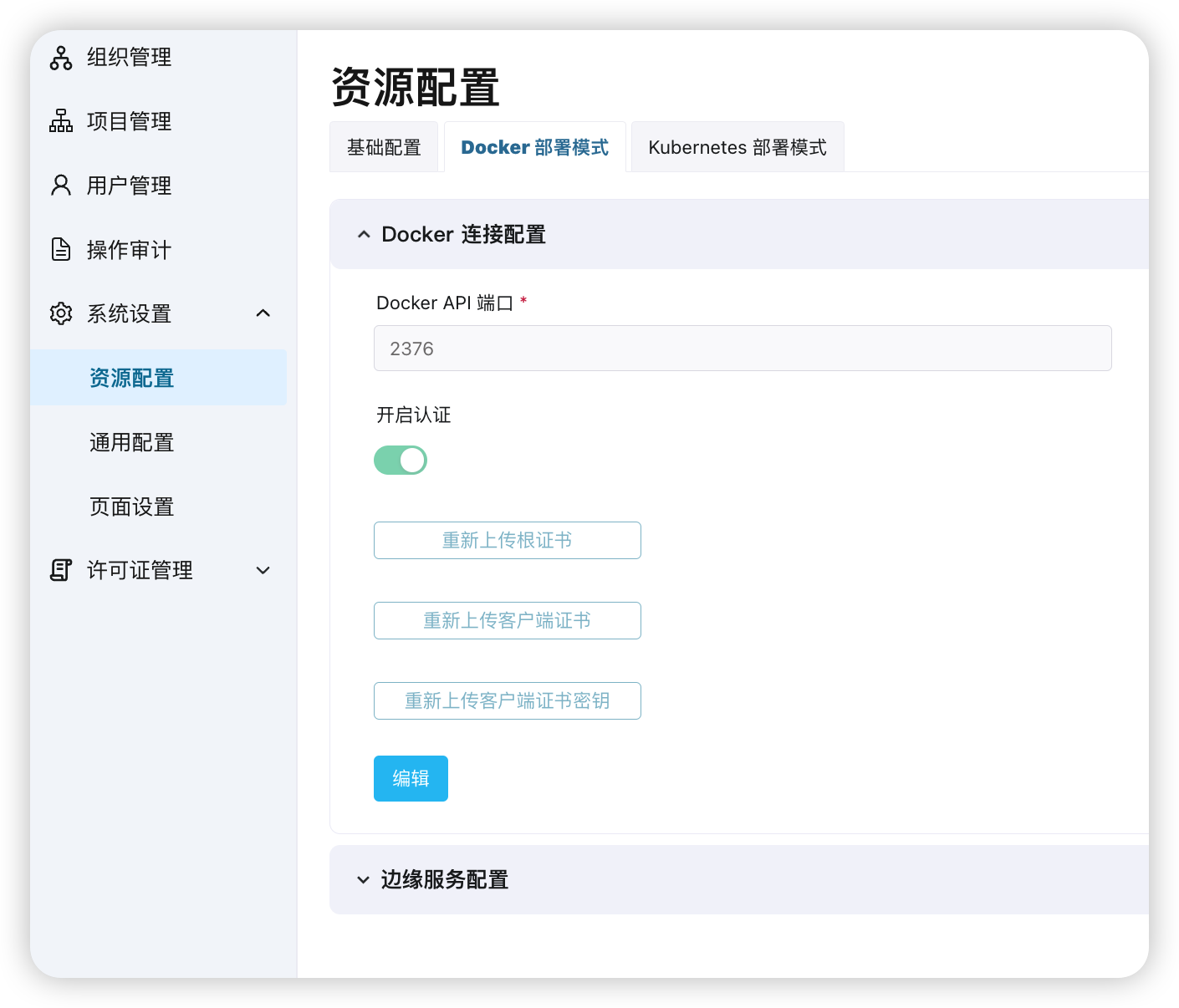

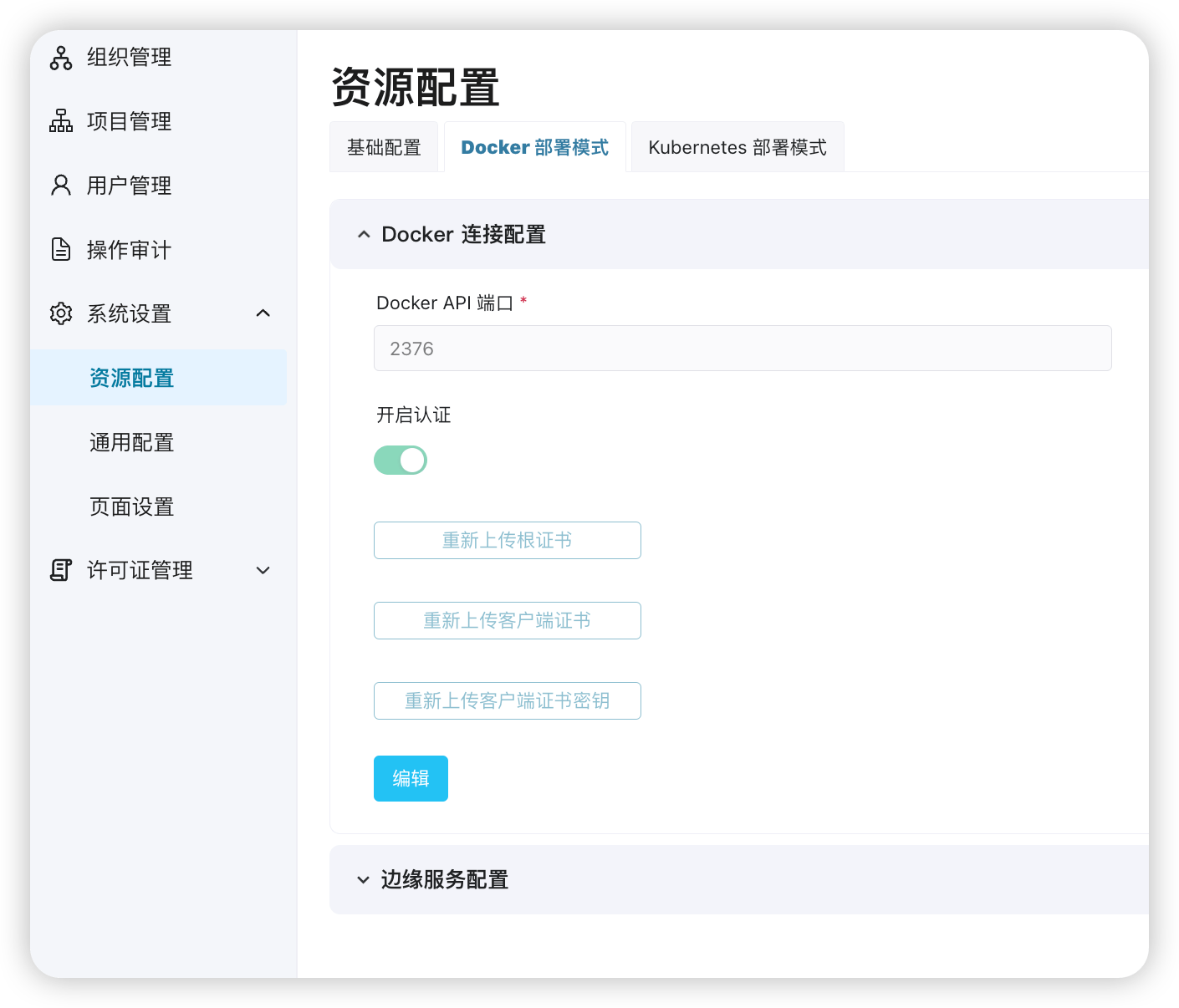

Docker 连接配置 ​

ECP 在 Docker 部署模式环境下提供了自定义连接信息功能，同时也提供了默认的配置。

  1. 以系统管理员的身份登录 ECP，在系统管理页面，点击系统设置 -> 资源配置。
  2. 点击展开Docker 部署模式部分，点击展开Docker 连接配置。
  3. 点击编辑，进入编辑页面，您可在此调整设置。

注意

在通过 ECP Docker 方式批量安装边缘服务时，请先配置正确的Docker连接配置。

不开启 TLS 认证 ​

当边缘服务的 Docker Engine 未开启 TLS 认证时，仅需要填入 Docker API 端口号即可。

注意

该 Docker API 端口号全局唯一，需要所有边缘节点的 Docker Engine 都使用同一个端口号。

开启 TLS 认证 ​

当边缘服务的 Docker Engine 开启 TLS 认证时，除了需要填入 Docker API 端口号，还需要填入 TLS 认证的相关信息。

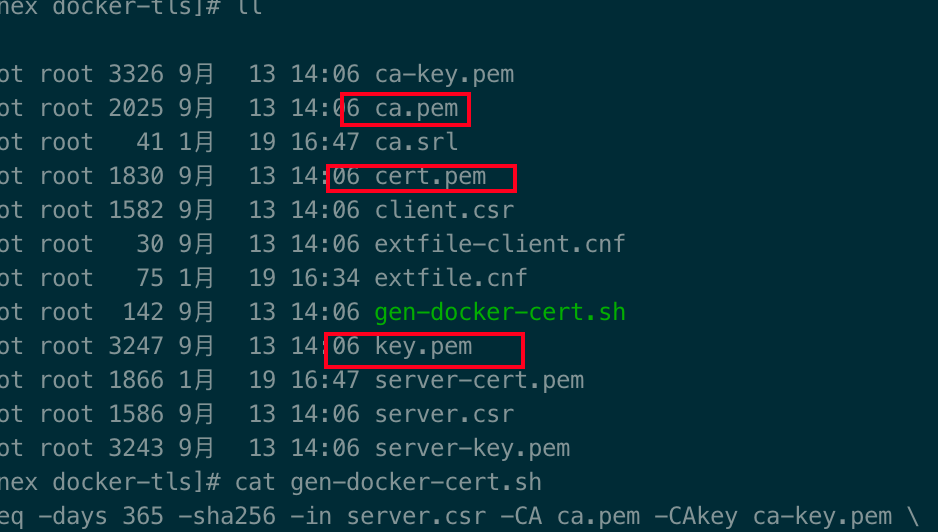

将TLS 客户端证书填入 ECP 配置项， 从上到下依次填入 ca.pem证书文件、cert.pem客户端证书、key.pem客户端私钥。

注意

该证书仅供测试使用，生产环境请使用自签名证书。

ecp_docker_tls

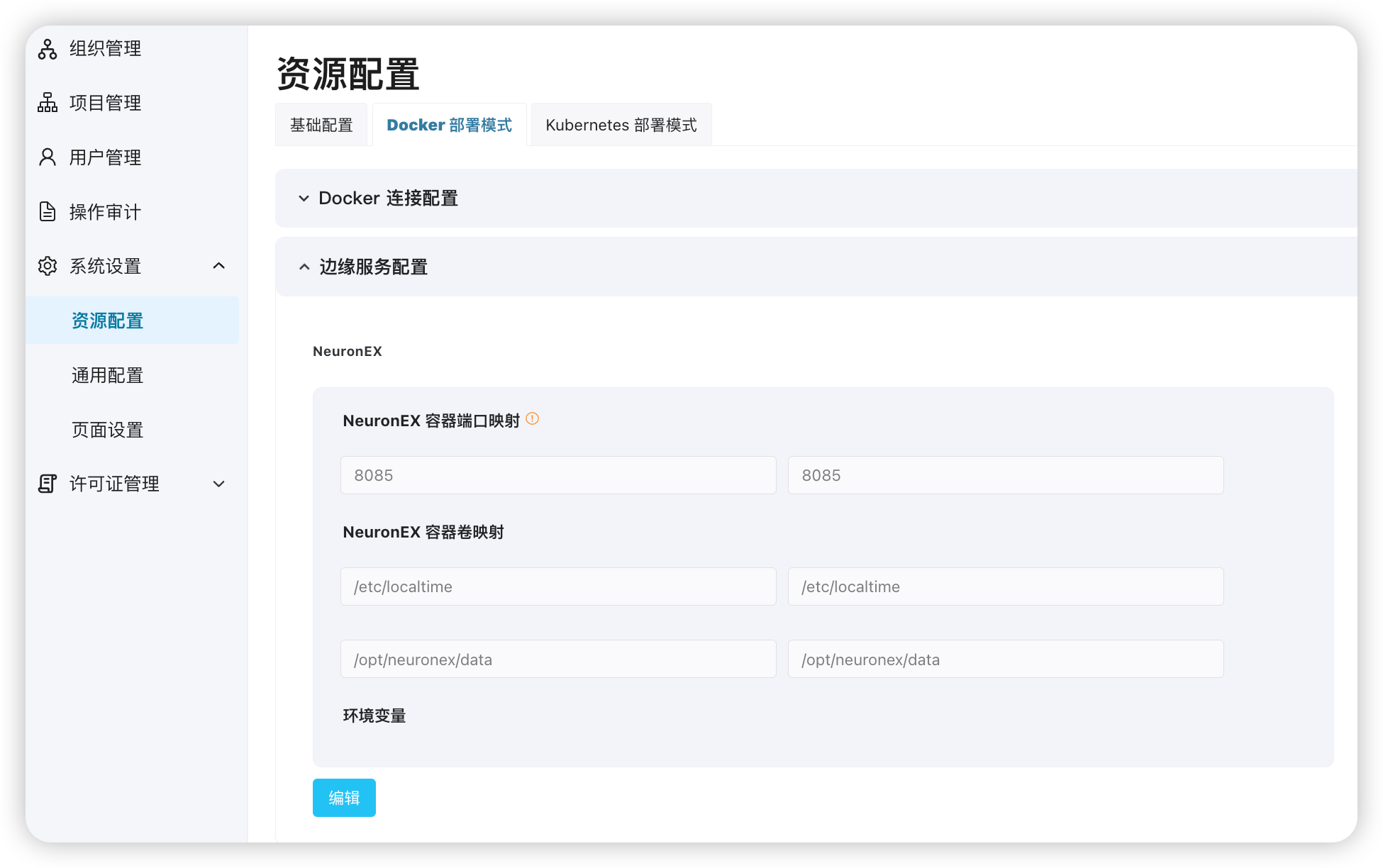

边缘服务配置 ​

可以通过边缘服务配置修改NeuronEX的默认配置值，如修改默认的端口号、数据存储路径、日志存储路径等。ECP 通过 Docker 批量创建边缘服务时，会根据此处的配置值创建容器。

  1. 以系统管理员的身份登录 ECP，在系统管理页面，点击系统设置 -> 资源配置。
  2. 点击展开边缘服务配置部分。
  3. 点击编辑，进入编辑页面，您可在此调整设置。

NeuronEX-Images

Kubernetes 部署模式配置 ​

配置 Kubernetes 连接设置 ​

使用 ECP 管理 Kubernetes 资源之前，需要先配置 ECP 到 Kubernetes 的连接信息，方便 ECP 管理、控制和认证 Kubernetes 资源。

在 Kubernetes 获取 kubeconfig 文件 ​

获取 Kubernetes master 集群的 kubeconfig 文件，一般该文件路径是~/.kube/config。

如所下载的 kubeconfig 文件中的以下三个字段指向外部文件路径

  • certificate-authority-data
  • client-certificate-data
  • client-key-data

则需要将证书文件转换为 base64 编码过后的字符串：

macOS & Linux

bash
cat "certificate file" | base64

Windows

bash
certutil -f -encode "certificate file" "output file"

完成转换后，更新 Kubeconfig 文件

  1. 将 certificate-authority 改为 certificate-authority-data，并且将 */ca.crt 证书文件经 base64 编码后的字符串填入该位置。
  2. 将 client-certificate 改为 client-certificate-data，并且将 */client.crt 证书文件经 base64 编码后的字符串填入该位置。
  3. 将 client-key 改为 client-key-data，并且将 */client.key 证书文件 base64 编码后的字符串填入该位置。

WARNING

如需高可用， kubeconfig 文件中的 server 地址需用 Loadbalancer 或者 vip 地址替换。

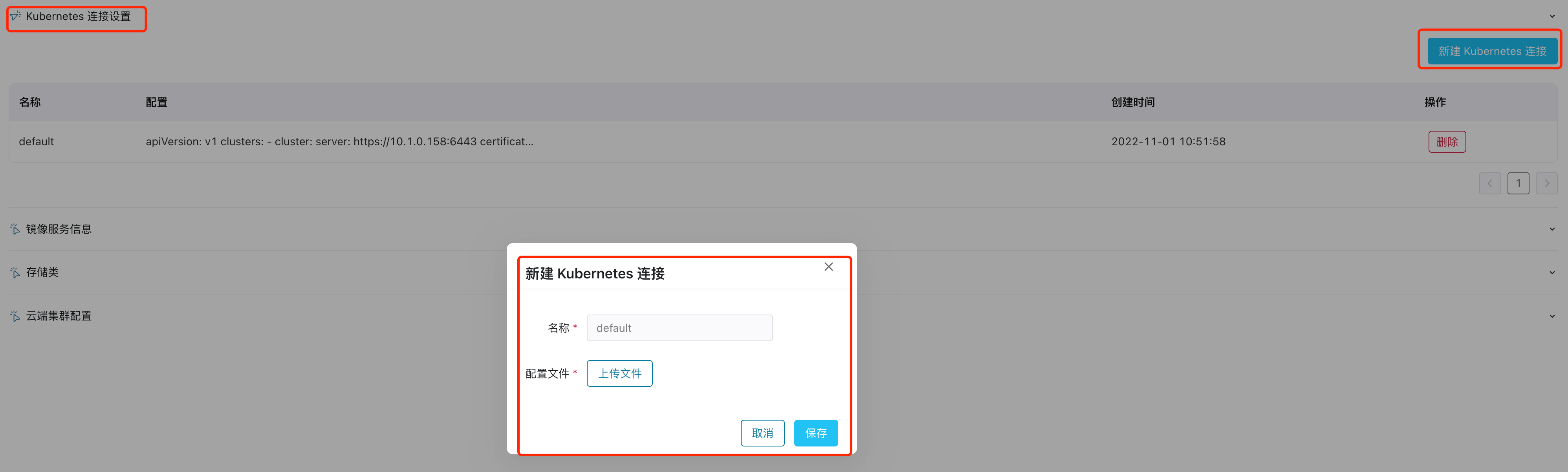

上传 kubeconfig 文件至 ECP ​

  1. 以系统管理员的身份登录 ECP，在系统管理页面，点击系统设置 -> 资源配置。
  2. 点击展开 Kubernetes 连接设置部分。
  3. 点击新建 Kubernetes 连接，并在弹出的对话框中上传 kubeconfig 文件。更新将即刻生效。

setting-k8s

WARNING

Kubernetes 的连接已建立、并有实际集群运行后，请尽量避免修改连接配置，否则当前运行的所有集群都会停止服务。

配置云端集群 ​

为 EMQX 云端集群配置初始化资源，便于 EMQX 集群的升级、动态扩缩容和配置网络。

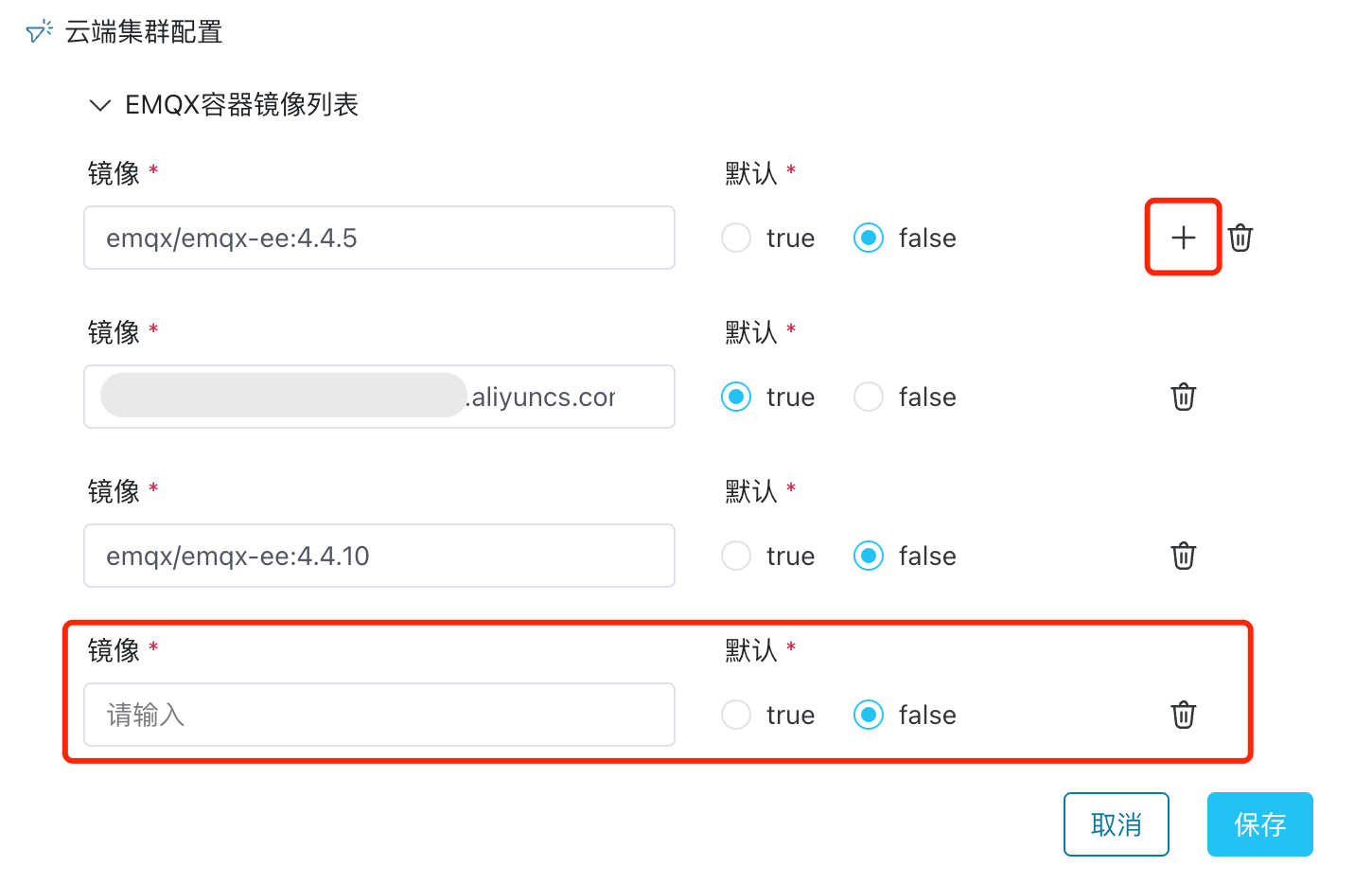

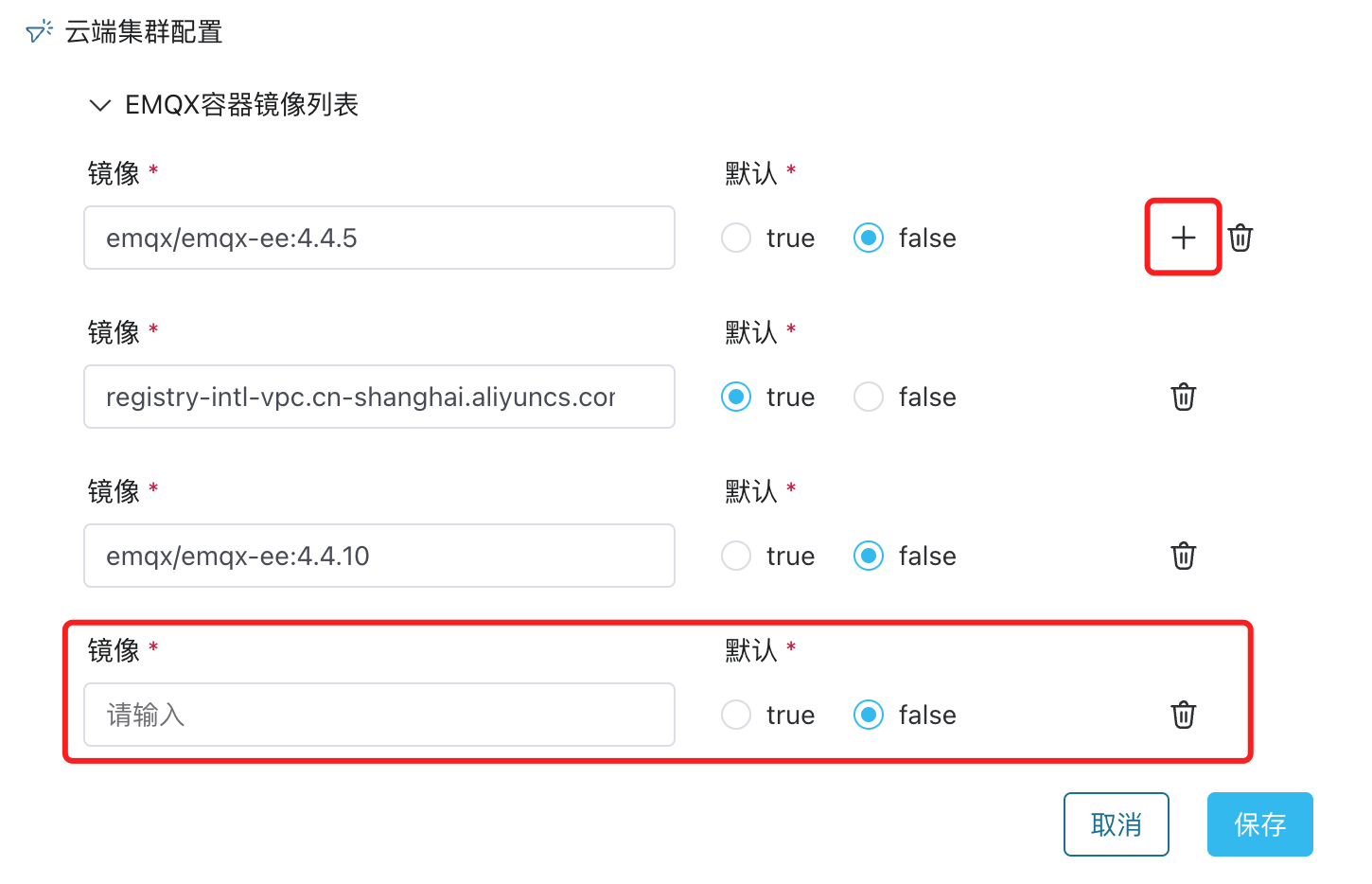

EMQX 容器镜像列表 ​

系统管理员可以新增、编辑或删除 EMQX 集群的镜像地址。在有公网连接的情况下，管理员可以直接配置公有镜像地址。如在使用私服镜像，也可以参照镜像服务信息。

  1. 以系统管理员的身份登录 ECP，在系统管理页面，点击系统设置 -> 资源配置。
  2. 点击展开云端集群配置部分，点击展开EMQX 容器镜像列表。
  3. 点击编辑，进入编辑页面。
  4. 您可点 + 新增一条镜像，并确定是否设为默认镜像。也可点击删除图标删除一条镜像。
  5. 点击确认完成设置。

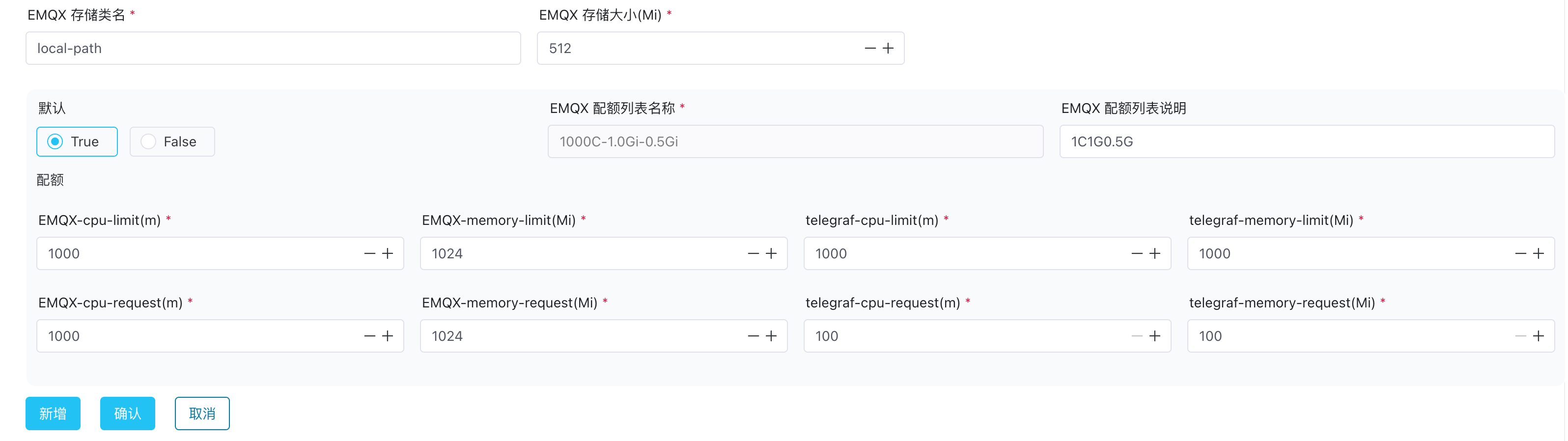

集群资源配额 ​

ECP 在 Kubernetes 环境下提供了自定义资源配额的功能，同时也提供了默认的配额配置。

  1. 以系统管理员的身份登录 ECP，在系统管理页面，点击系统设置 -> 资源配置。
  2. 点击展开云端集群配置部分，点击展开集群资源配额。
  3. 点击编辑，进入编辑页面，您可在此新增一条集群资源配额，调整配额，或者删除一条配额，删除配额不会对已运行的集群产生任何影响。

以配置 CPU 为 1 核，内存为 1 Gi （ 1 Gi= 1024 Mi)，存储为 512 Mi 的规格，举例说明 EMQX 集群规格配置：

规格名称规格/单位解释
EMQX 存储类名local-pathKubernetes 存储类名
EMQX 存储大小512Mi占用磁盘空间大小
是否默认true 或 falsetrue 表示该规格被设置为默认选择规格，其他规格被自动设置为 false
EMQX 配额列表说明1C1G0.5G最终在 EMQX 集群安装时显示的规格名称
EMQX-cpu-limit1000m集群使用 CPU 的上限为 1 核
EMQX-memory-limit1024Mi集群使用内存的上限为 1024Mi = 1Gi
EMQX-cpu-request1000m集群使用 CPU 的下限为 1 核
EMQX-memory-request1024Mi集群使用内存的下限为 1024Mi = 1Gi
telegraf-cpu-limit1000m为 telegraf 分配 CPU 使用上限为 1 核
telegraf-memory-limit1024Mi为 telegraf 分配内存上限为 1024Mi = 1Gi
telegraf-cpu-request100m为 telegraf 分配 CPU 使用下限为 0.1 核
telegraf-memory-request100Mi为 telegraf 分配内存下限为 100Mi

quota-add

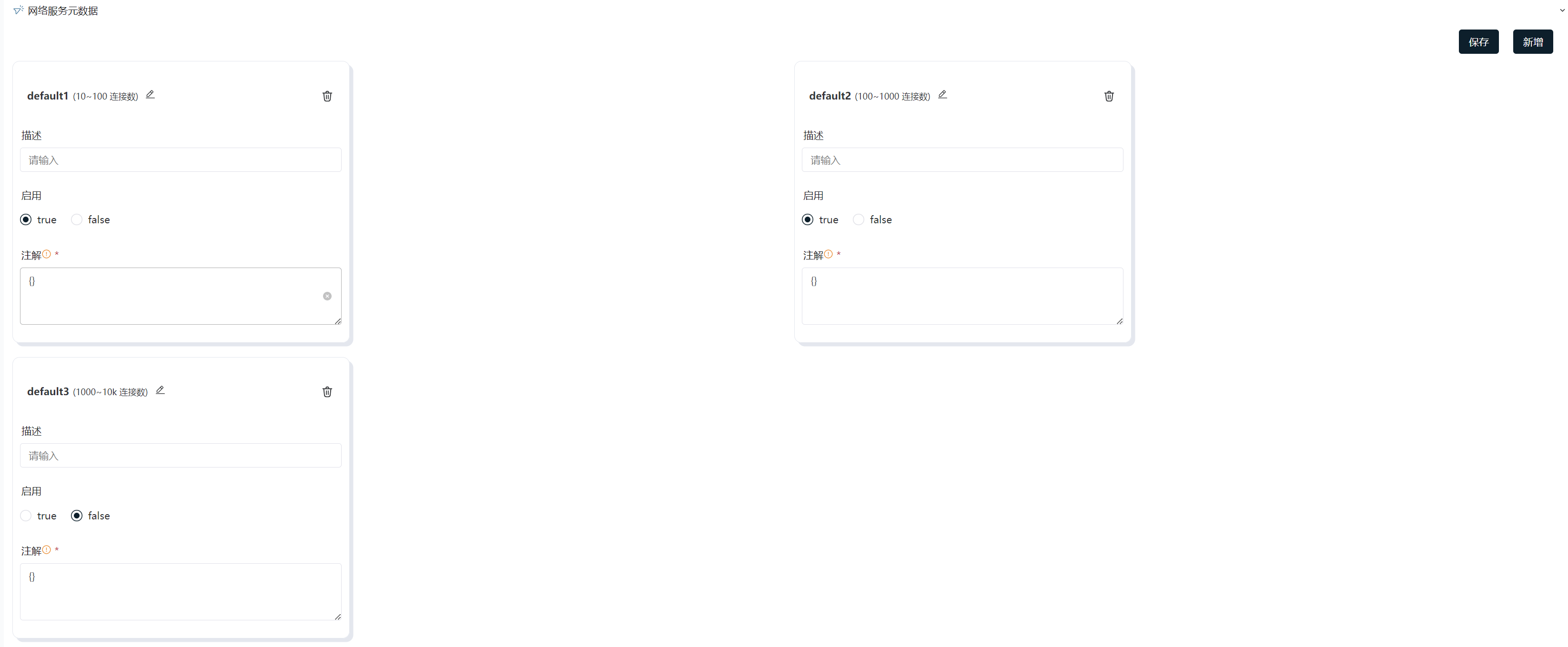

配置负载均衡 ​

在公有云环境下，ECP 支持通过 Annotation （注解）配置公网负载均衡的服务。目前 ECP 已支持在阿里云上通过注解配置负载均衡功能。具体操作步骤，见阿里云 - 注解配置负载均衡 。

annotaion

此服务提供了如下策略：

  • 新增配置并设置连接数的范围；
  • 可以建立多个配置并让多个配置生效；
  • 配置默认按照业务连接数匹配生效；
  • 当配置的连接数有重叠时，默认匹配最早建的配置；
  • 配置的个数最大为 100 个；

配置存储类 ​

存储类是 Kubernetes 资源类型的一种，是为了创建集群时，指定给集群使用的存储资源在 Kubernetes 上的 PV 卷。

存储类是云端集群和边缘服务在配置资源规格时必不可少的一步。本节将以配置 EMQX 集群为例介绍存储类的配置方法。

在 Kubernetes 获取存储类 ​

  1. 首先，我们通过命令行登录到 Kubernetes 环境；

  2. 通过以下命令查看存储类列表，包含系统自带的存储类或自建的存储类；

    kubectl get sc

NAME                    PROVISIONER                      RECLAIMPOLICY  VOLUMEBINDINGMODE     ALLOWVOLUMEEXPANSION        AGE
alicloud-disk-ssd       diskplugin.csi.alibabacloud.com  Delete         Immediate             true                        170d
alicloud-disk-topology  diskplugin.csi.alibabacloud.com  Delete         WaitForFirstConsumer  true                        170d
local-path              rancher.io/local-path            Delete         WaitForFirstConsumer  false                       169d

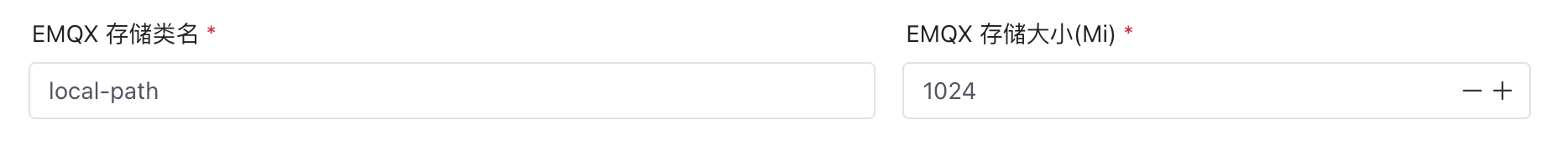

配置 EMQX 存储类 ​

  1. 以系统管理员的身份登录 ECP，在系统管理页面，点击系统设置 -> 资源配置。
  2. 点击展开云端集群配置部分，点击展开集群资源配额。
  3. 点击编辑，进入编辑页面。
  4. 填入上一步中获取的 Kubernetes 存储类，名称应和 Kubernetes 存储类列表的名称一致，并设置存储大小和是否默认选项。
  1. 保存设置，新建的存储类会立即生效；

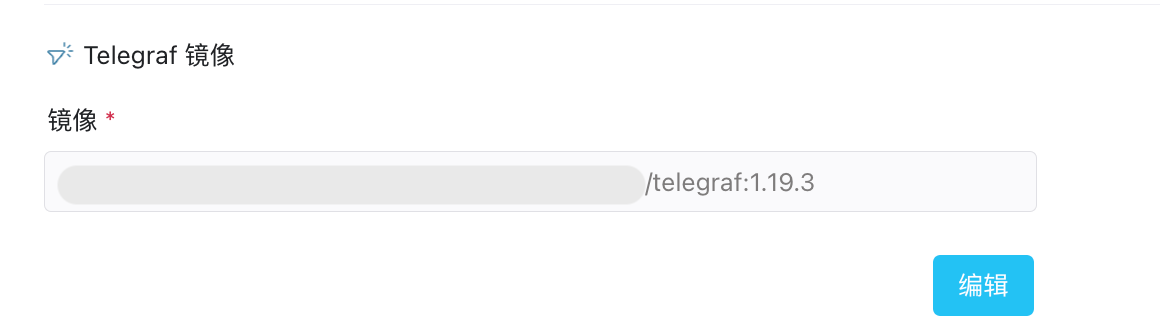

Telegraf 镜像 ​

Telegraf 服务用于配置由 ECP 托管创建的 EMQX 集群的日志采集。

TIP

仅当 ECP 通过 Kubernetes 部署时，并且由 ECP 托管创建的 EMQX 集群才需要配置 Telegraf 镜像，ECP 纳管的 EMQX 集群不需要配置 Telegraf 镜像。

Telegraf 镜像

边缘服务配置（Kubernetes） ​

为NeuronEX提供了自定义资源配额的功能，同时也提供了默认的配额配置。ECP 通过 Kubernetes 批量创建边缘服务时，会根据此处的配置值创建容器。

  1. 以系统管理员的身份登录 ECP，在系统管理页面，点击系统设置 -> 资源配置 -> Kubernetes 部署模式。
  2. 点击展开边缘服务配置部分。
  3. 点击编辑，进入编辑页面，您可在此调整设置。

以配置 CPU 为 1 核，内存为 1 Gi （ 1 Gi= 1024 Mi)，存储为 512 Mi 的规格，举例说明 EMQX 集群规格配置：

规格名称规格/单位解释
NeuronEX 存储类名local-pathKubernetes 存储类名
NeuronEX 存储大小512Mi占用磁盘空间大小
NeuronEX 配额列表说明1C1G0.5G最终在 NeuronEX 集群安装时显示的规格名称
NeuronEX-cpu-limit1000m边缘服务使用 CPU 的上限为 1 核
NeuronEX-memory-limit1024Mi边缘服务使用内存的上限为 1024Mi = 1Gi
NeuronEX-cpu-request1000m边缘服务使用 CPU 的下限为 1 核
NeuronEX-memory-request1024Mi边缘服务使用内存的下限为 1024Mi = 1Gi

NeuronEX-Images
