数据分析

ECP 数据分析功能是工业数据探索模块的核心交互界面，为您提供了从浏览数据源、构建查询到分析结果的完整工作流。与 NeuronEX 的单点数据分析不同，ECP 能够汇聚所有 NeuronEX 实例的数据，实现跨节点的统一数据分析和洞察。

主要功能特性

1. 统一入口与界面布局

统一入口：所有数据浏览、SQL 查询及结果展示功能均整合在统一的"数据分析"页面内。

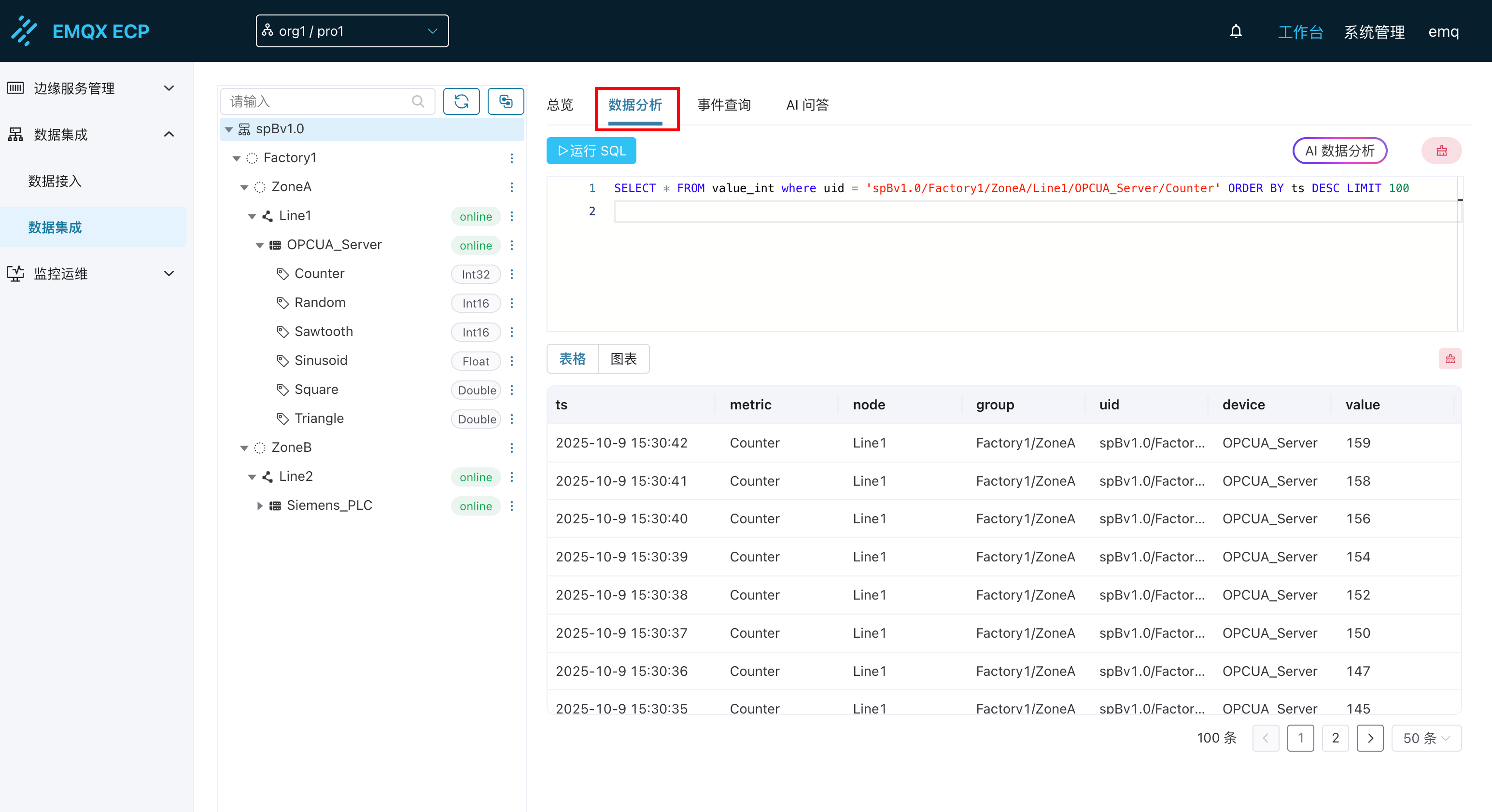

清晰布局：页面采用三栏式布局：

• 左侧数据源导航区：以树形结构展示所有 NeuronEX 实例的工业数据建模信息
• 右上 SQL 输入与配置区：用于编写和执行 SQL 查询
• 下方结果展示区：显示查询结果（表格或图表）

2. 数据源树形目录

结构化展示：左侧以树形结构清晰列出所有 NeuronEX 实例中的虚拟节点、边缘节点、设备节点以及具体的数据点位。

类型显示：每个点位后会明确标注其在 Datalayers 中存储的数据类型（例如：Int32、Float、Bool、String），帮助用户构建正确的查询。

便捷操作：

• 刷新：支持手动刷新树形目录，获取最新的节点和点位信息
• 点位搜索：提供点位名称搜索功能，快速定位目标点位
• 切换别名：可在原始名称和自定义别名之间切换显示

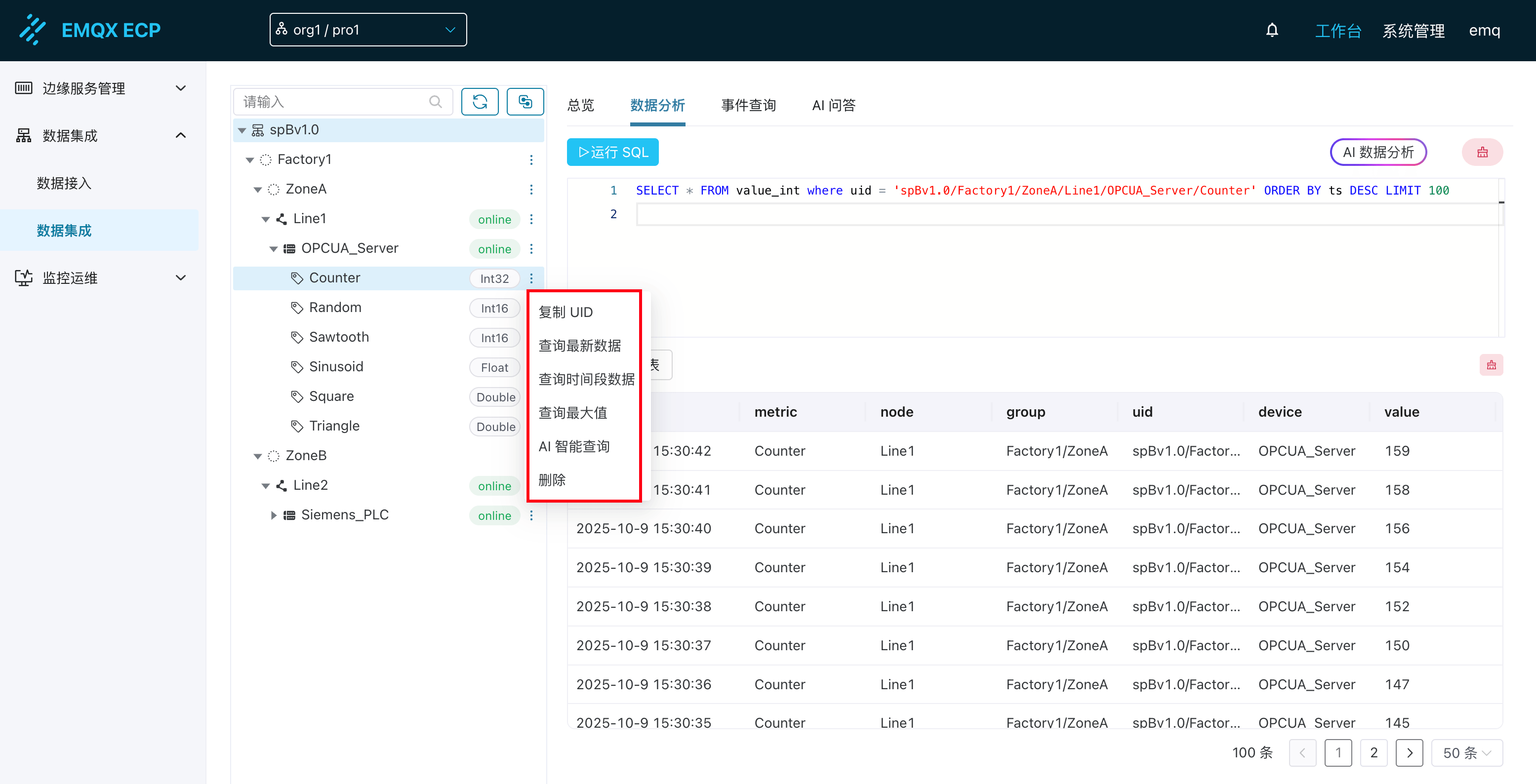

SQL 查询示例：选中某个数据点位后，系统会自动提供常用 SQL 查询示例：

• 查询最新数据：查询该点位的最近数据
• 查询时间段数据：查询该点位指定时间范围内的数据
• 查询最大值：查询该点位的最大值
• AI 智能查询：通过自然语言生成复杂查询

3. 智能 SQL 输入区

辅助编写：

• 关键字提示：输入 SQL 时，提供常见的 SQL 关键字自动补全提示
• 语法高亮：对 SQL 语句进行语法高亮，提高可读性
• 行号显示：便于定位和调试

查询限制：

• 单条查询：目前支持执行单条 SQL 查询语句
• 查询类限定：仅接收查询类 SQL 语句（SELECT）。为保证数据安全和系统稳定，不支持 CREATE TABLE、INSERT、DELETE、UPDATE 等数据定义或修改操作

4. 结果展示区

多视图展示：每个成功执行的 SQL 查询结果，都会在该区域以表格（Table）或图表（Chart）的形式进行展示。

表格（Table）显示：

• 默认展示方式，以行列结构清晰呈现查询返回的数据
• 支持分页、排序等基本表格操作
• 显示数据条数和分页信息

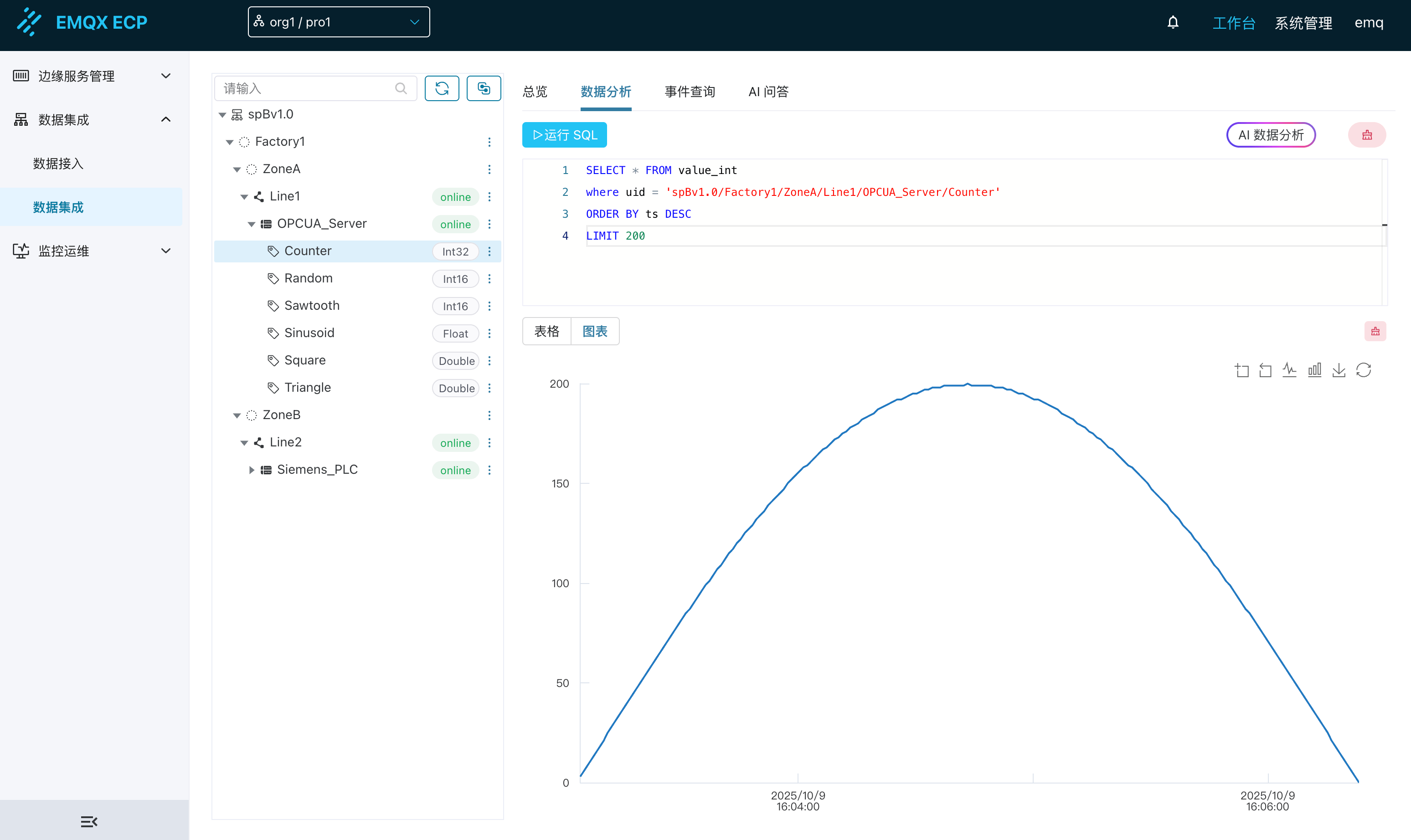

图表（Chart）显示：

• 支持条件：如果 SQL 查询结果中包含时间戳字段和数值字段，系统会自动支持将结果切换到图表视图
• 图表类型：
  • 折线图（Line Chart）：适用于展示时序数据的趋势变化
  • 柱状图（Bar Chart）：适用于比较不同类别或时间点的数据量
• 交互功能：
  • 图表缩放：支持对图表进行局部放大查看细节
  • 保存下载：支持将当前图表保存为图片文件（如 PNG）下载到本地
  • 图例交互：点击图例可以显示/隐藏对应的系列，方便聚焦分析

5. AI 数据分析助手集成

"数据分析"页面深度集成了 AI 数据分析助手，旨在帮助用户更轻松地构建和优化 SQL 查询。

UI 入口：

• 通过页面右上角的"AI 数据分析"按钮，点击可打开 AI 交互对话框
• 点位操作项中也提供了"AI 智能查询"的快捷入口

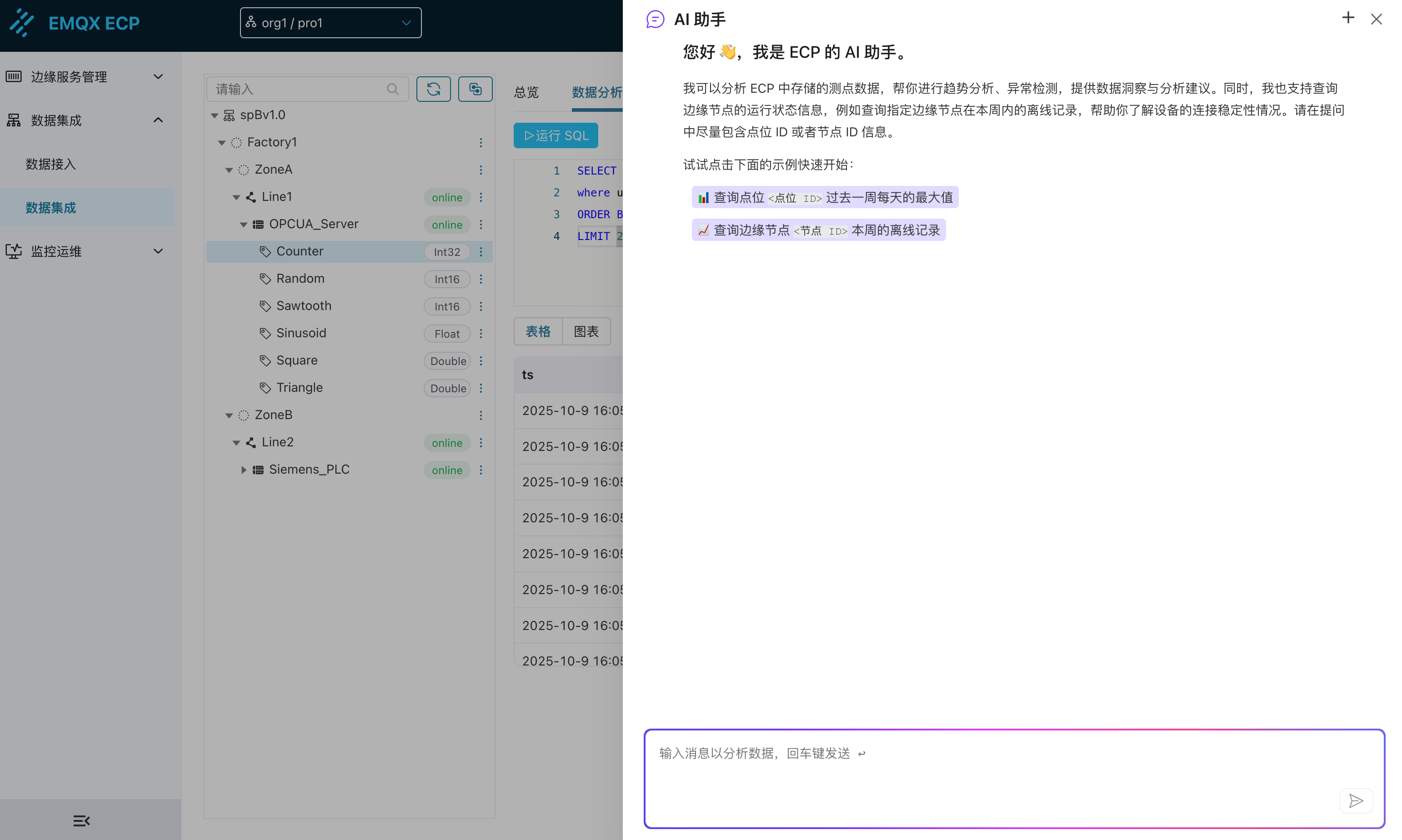

AI 交互框：

• 默认页面引导：当从主入口打开 AI 对话框时，会提供引导性提示，告知用户 ECP 按数据类型分表存储（value_int、value_float、value_bool、value_string），并建议用户在提问时提供点位 UID 和数据类型
• 点位上下文预填充：从点位"AI 智能查询"入口进入时，点位 UID 和对应的数据表信息会自动预填充到对话框或作为上下文传递

AI 核心能力：

• 自然语言转 SQL：将用户的自然语言查询需求转换为正确的 SQL 语句
• SQL 迭代修正：当生成的 SQL 执行出错时，AI 能够智能分析错误原因，并进行多轮迭代修正，直至生成可成功执行的 SQL
• 跨节点分析：支持分析来自多个 NeuronEX 实例的数据，提供全局视角的数据洞察

数据表结构说明

ECP 数据集成功能按数据类型将点位数据存储到不同的数据表中：

数据类型	存储表名	说明
Int16/Int32/Int64	value_int	整数类型数据
Float/Double	value_float	浮点数类型数据
Bool	value_bool	布尔类型数据
String	value_string	字符串类型数据

通用字段说明：

• uid：点位的唯一标识符
• ts：数据时间戳
• value：数据值

使用示例

基础查询示例

查询单个点位的最新100条数据：

SELECT * FROM value_int
where uid = 'spBv1.0/Factory1/ZoneA/Line1/OPCUA_Server/Counter'
ORDER BY ts DESC
LIMIT 100

使用前提

• ECP 数据集成功能已正确配置并连接 EMQX
• 至少有一个 NeuronEX 实例正在上报数据
• Datalayers 数据库正常运行并存储了历史数据
• 若需使用 AI 查询功能，请确保 AI 相关服务和模型已正确配置

最佳实践

1. 数据查询优化：

   • 合理使用时间范围过滤，避免查询过大的数据集
   • 利用点位 UID 进行精确查询，提高查询效率
   • 使用 LIMIT 限制返回结果数量

2. 跨节点分析：

   • 利用 UID 的层次结构进行分组聚合
   • 关注不同工厂、区域、产线的数据对比
   • 建立标准化的数据命名规范

3. AI 助手使用：

   • 提供清晰的数据分析需求描述
   • 结合具体的业务场景和指标
   • 利用 AI 生成复杂的数据分析查询

通过 ECP 数据分析功能，您可以充分利用 SQL 的强大能力和 AI 的智能辅助，深入探索来自多个 NeuronEX 实例的工业数据，获得全局性的数据洞察和业务价值。
