代理纳管边缘服务

如果 NeuronEX 所在边缘节点 IP 不固定,或者 NeuronEX 处于自己的 VPC 或局域网中,ECP 无法主动获取到 NeuronEX 所在边缘节点的 IP 信息,直连模式导入边缘服务将不再适用。ECP 提供了代理纳管方式,对上述场景中的 NeuronEX 进行接入管理。

配置代理纳管服务

代理纳管模式下,ECP 与 NeuronEX 之间使用 MQTT 协议进行通信,NeuronEX 作为 MQTT 客户端连接到 ECP 内置的 MQTT 代理服务器 NanoMQ。ECP 通过 MQTT 代理服务器与 NeuronEX 通信,实现对 NeuronEX 的纳管。

NeuronEX 代理纳管接入 ECP (不开启 SSL/TLS)的流程如下:

  1. 在 ECP 端配置 MQTT 代理服务
  2. NeuronEX 代理功能配置
  3. 边缘代理管理
  4. 代理纳管边缘服务

在 ECP 端配置 MQTT 代理服务

在 ECP 安装完成后,已经默认启动了 MQTT 代理服务,无需额外配置。 MQTT 代理服务的默认端口为 31883,IP 为 ECP 所在服务器的 IP。

NeuronEX 代理功能配置

在 NeuronEX 端,点击管理 -> 系统配置

  • 选择启用代理;
  • ECP 服务地址配置为 [ECP 所在服务器的 IP]:31883,用户名和密码默认为 adminpublic
  • 描述字段是对该 NeuronEX 实例的简要描述,将显示在 ECP 代理管理页面。

NeuronEX 端的代理纳管功能配置,详情请参考NeuronEX 代理功能配置

边缘代理管理

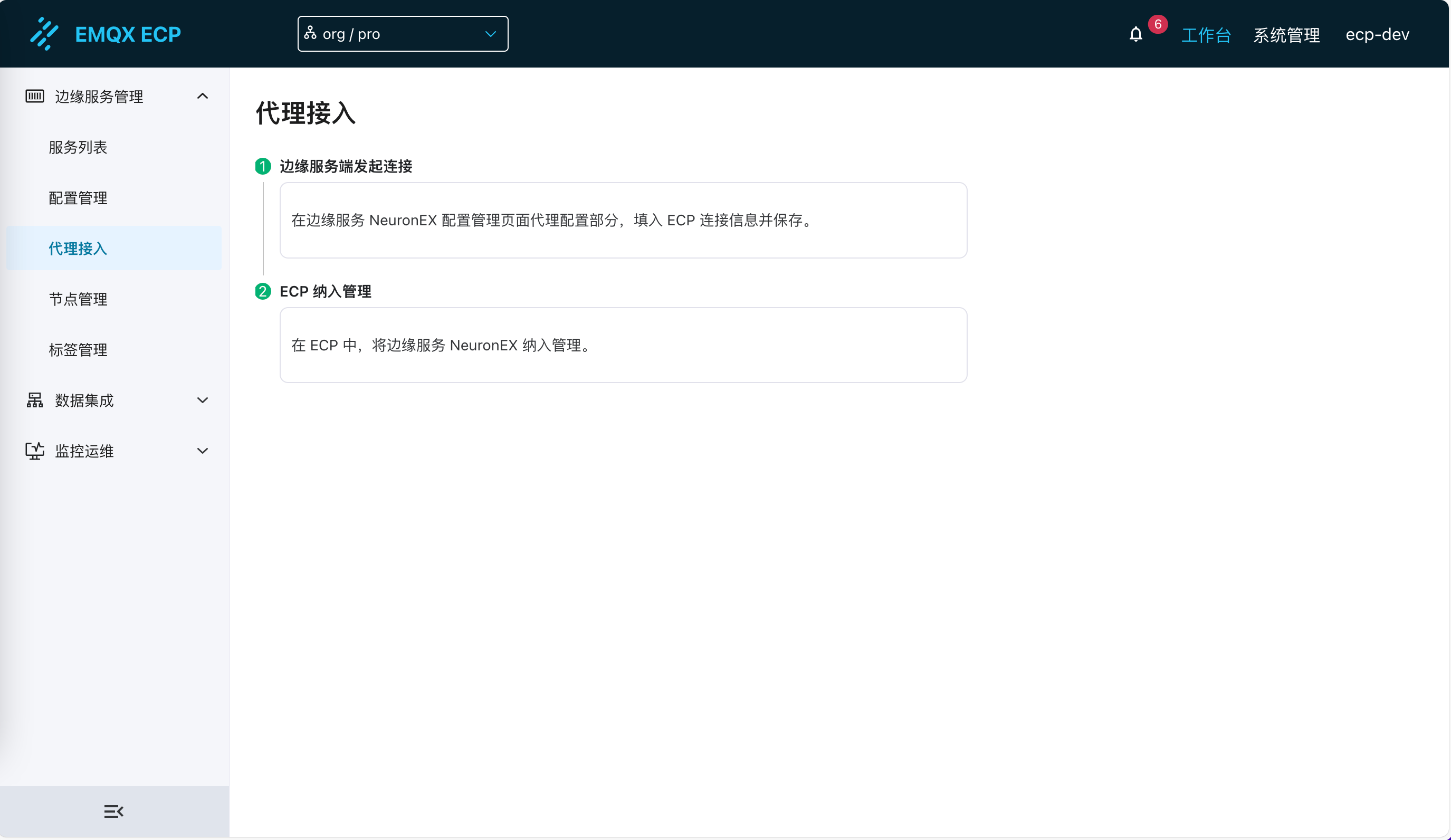

登录 ECP,点击工作台 -> 代理接入进入代理接入页。如果您暂未在 NeuronEX 配置管理页面中配置代理功能,将无法在 ECP 端进行代理纳管。

edge-agent-managed-page-help

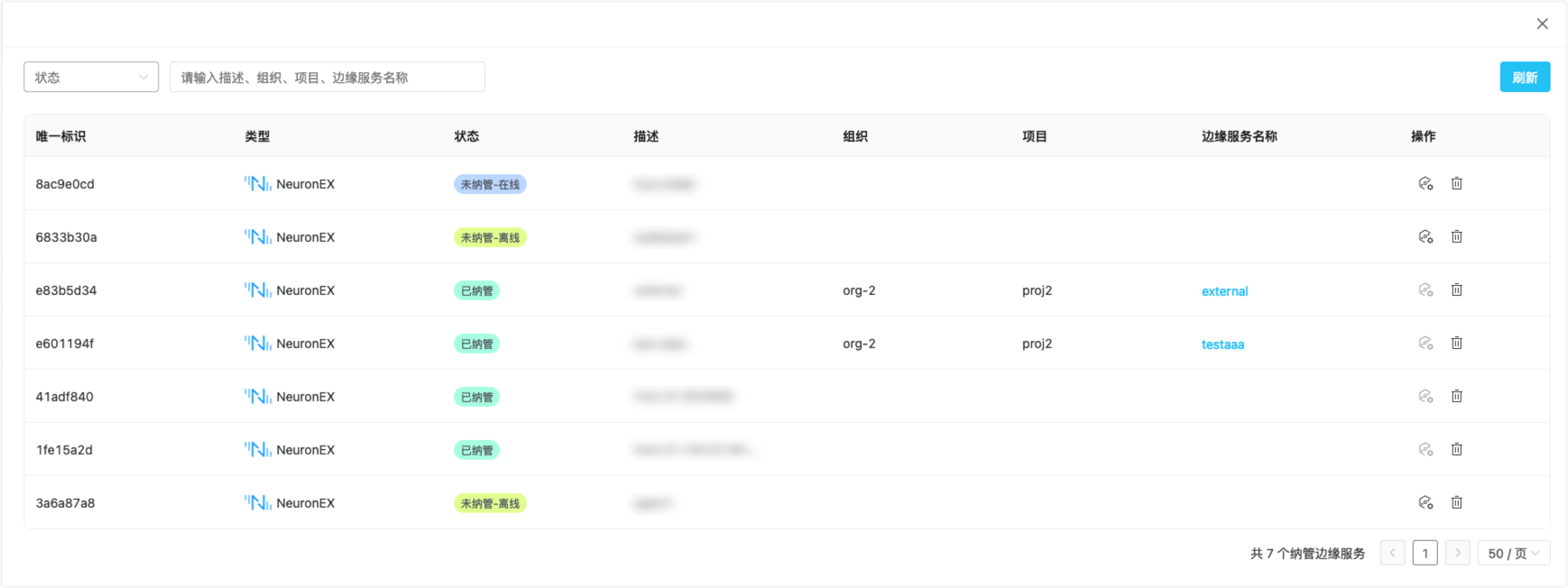

当您在 NeuronEX 配置管理页面中配置代理功能,可查看所有注册到 ECP 的 NeuronEX 代理。尚未被 ECP 纳管的代理显示为“未纳管“状态,实际在线情况也一并显示。您可以删除未被纳管的 NeuronEX 代理,也可以通过页面的筛选功能快速定位。

agent-manage-list

代理纳管边缘服务

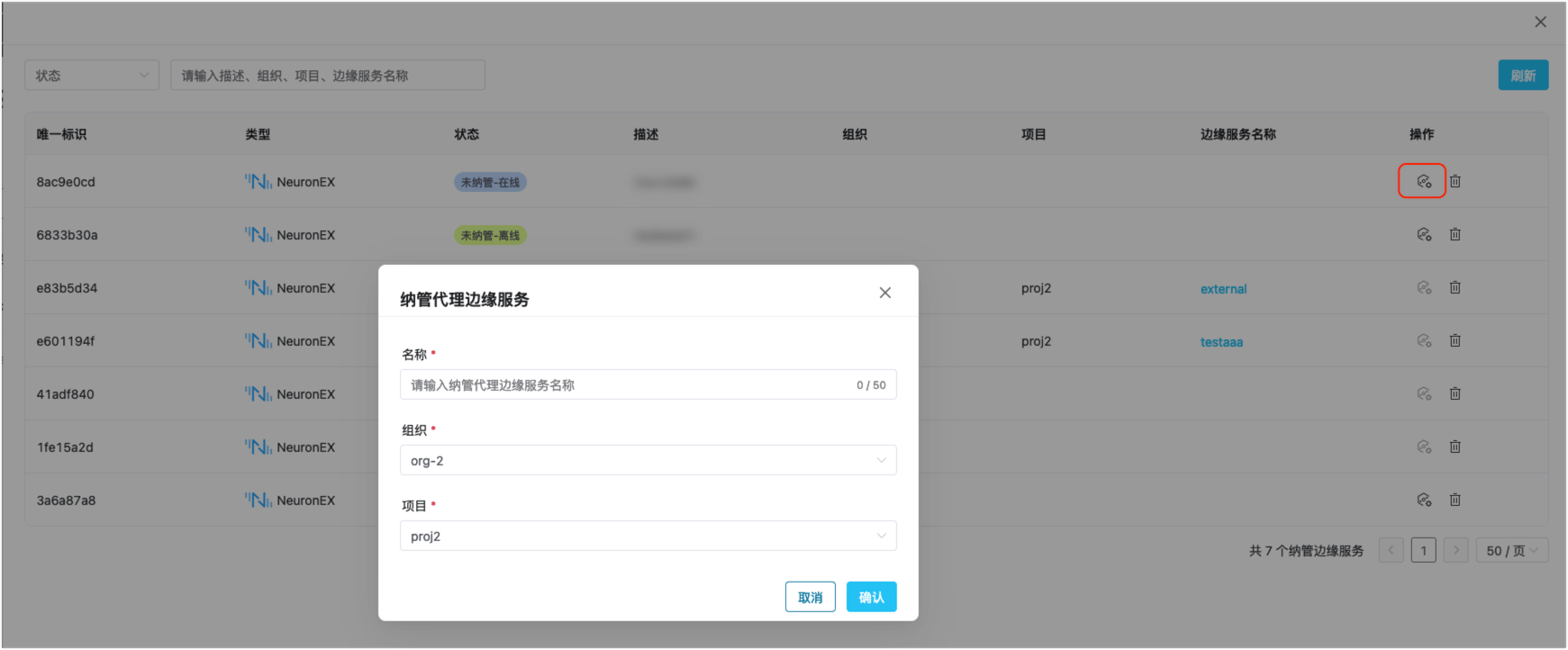

在未被纳管的 NeuronEX 代理的操作列点击纳管按钮,输入边缘服务的名称,选择目标组织和项目,并点击确认按钮,将以代理方式完成对 NeuronEX 的纳管。

agent-add-manage

纳管后,边缘代理管理窗口中该代理的状态将更新为”已纳管“,纳管后代理将无法从代理管理页面直接删除,需要先取消对应边缘服务的纳管后再删除。

从代理管理窗口边缘服务名称列链接可跳转到对应边缘服务,并进行正常的边缘服务管理操作。

注意

NeuronEX 代理纳管接入 ECP,并采用不开启 SSL/TLS 的方式,数据传输不加密,建议仅在测试场景下使用。如需更安全的数据传输方式,请参考代理纳管服务中开启 SSL/TLS

代理纳管服务中开启 SSL/TLS

ECP 默认代理服务器通过 TCP 协议进行数据传输,如果您希望使用更安全的传输方式,可以进行适当的配置,开启 SSL/TLS。以下将以 Docker 部署的 ECP 使用自带的 NanoMQ 为例来详细说明配置步骤。您也可以参考NanoMQ Docker 部署文档获取更完整的介绍。

  1. 准备好 NanoMQ 使用的 SSL 证书文件,包括 CA 文件(cacert.pem)、NanoMQ 使用的证书文件(cert.pem)、NanoMQ 使用的证书密钥文件(key.pem),并保存到安装文件所在目录的 configs/nanomq 子目录下。

  2. 准备好 ECP 及 NeuronEX 使用的客户端 SSL 证书文件,包括 CA 文件(cacert.pem)、客户端证书文件(client-cert.pem)、客户端证书密钥文件(client-key.pem),并保存到安装文件所在目录的 configs/main 子目录下。

  3. 进入安装文件所在目录,修改 configs/nanomq/nanomq.conf,增加 SSL 监听器,主要配置端口和证书位置:

    • bind 中使用 8883 端口。
    • keyfile, certfile, cacertfile 分别为 NanoMQ SSL 证书文件所挂载到的容器中的路径。
    listeners.ssl {
        bind = "0.0.0.0:8883"
        keyfile = "/etc/certs/server.key"
        certfile = "/etc/certs/server.pem"
        cacertfile = "/etc/certs/cacert.pem"
    }
  4. 进入安装文件所在目录,修改 docker-compose.yaml 文件中的 mqtt 部分,需要改动的具体内容如下:

    • image 中确认使用完整版 NanoMQ 的镜像,如 0.21.2-full。
    • ports 中新增 SSL 端口 8883 的映射。示例中映射到 38883 端口(38883 端口供 NeuronEX 等外部访问使用,ECP 仍使用容器内网络端口 8883)
    • volumes 中挂载证书文件到 NanoMQ 容器,请确保与上一步 nanomq.conf 中指定的容器内路径保持一致。
    • environment 中配置 SSL/TLS 相关环境变量
      • NANOMQ_TLS_ENABLE 设为 true,表示开启 TLS。
      • NANOMQ_TLS_VERIFY_PEER 设为 false 表示 NanoMQ 不验证客户端证书,设为 true 表示需要验证客户端证书,请根据实际需要设置。
      • NANOMQ_TLS_FAIL_IF_NO_PEER_CERT 设为 false 表示 NanoMQ 允许客户端不发送证书或发送空证书,设为 true 表示拒绝客户端无证书连接,请根据实际需要设置。
  mqtt:
    container_name: emqx-ecp-nanomq
    image: ${IMAGE_REGISTRY}/${IMAGE_NANOMQ}-full
    restart: always
    hostname: ecp-nanomq
    ports:
      - ${MQTT_EXTERNAL_PORT}:1883
      - 38883:8883
    volumes:
      - ${ECP_CONFIG_DIR}/nanomq/nanomq.conf:/etc/nanomq.conf
      - ${ECP_CONFIG_DIR}/nanomq/cacert.pem:/etc/certs/cacert.pem:ro
      - ${ECP_CONFIG_DIR}/nanomq/cert.pem:/etc/certs/cert.pem:ro
      - ${ECP_CONFIG_DIR}/nanomq/key.pem:/etc/certs/key.pem:ro
    environment:
      NANOMQ_TLS_ENABLE: 'true'
      NANOMQ_TLS_VERIFY_PEER: 'false'
      NANOMQ_TLS_FAIL_IF_NO_PEER_CERT: 'false'
    networks:
      emqx-ecp-network:
        aliases:
          - node1
  1. 修改 docker-compose.yaml 文件中的 main 部分,需要改动的具体内容如下:
    • volumes 中如示例配置所示,挂载证书文件到 ECP main 容器的 /bc/certs 目录下。
  main:
    container_name: emqx-ecp-main
    image: ${IMAGE_REGISTRY}/${IMAGE_ECP_MAIN}
    restart: always
    depends_on:
      postgres:
        condition: service_healthy
      mqtt:
        condition: service_started
      emqxagentdlproxy:
        condition: service_started
    environment:
      - GIN_MODE=release
      - ECP_DEPLOYMENT_MODE=docker
    volumes:
      - ${ECP_MAIN_VOLUME}:/bc/assets/files
      - ${ECP_CONFIG_DIR}/main/main.yaml:/bc/configs/conf.yaml
      - ${ECP_CONFIG_DIR}/main/cacert.pem:/bc/certs/cacert.pem:ro
      - ${ECP_CONFIG_DIR}/main/client-cert.pem:/bc/certs/client-cert.pem:ro
      - ${ECP_CONFIG_DIR}/main/client-key.pem:/bc/certs/client-key.pem:ro
    networks:
      - emqx-ecp-network
  1. 修改 ECP 配置文件 configs/main/main.yaml 中的 mqtt 部分:
    • useSSL 设为 true,表示开启 TLS。
    • addr 中端口设为 8883。
    • verifyCertificate 表示是否要验证 NanoMQ 端证书,请根据实际需要设置。
    • cacertFile, cacertFile, cacertFile 分别为 ECP 证书文件所挂载到的容器中的路径,请确保与上一步 docker-compose.yaml 中指定的容器内路径保持一致。
mqtt:
  useSSL: true
  addr: mqtt:8883
  username: "ecp-mqtt-cloud"
  password: "ecp-mqtt-cloud1!"
  maxReconnectInterval: 3
  connectTimeout: 8
  cleanSession: true
  verifyCertificate: false
  cacertFile: "/bc/certs/cacert.pem"
  certFile: "/bc/certs/client-cert.pem"
  keyFile: "/bc/certs/client-key.pem"
  1. 重启 ECP 服务。
shell
./emqx_ecp_ctl start

注意

代理纳管服务中开启 SSL/TLS,NeuronEX 代理功能配置也需要调整 MQTT 代理服务的默认端口为 38883,同时需要开启 SSL/TLS,并填入相应的证书文件。NeuronEX 代理功能配置请参考NeuronEX 代理功能配置

检查代理服务状态

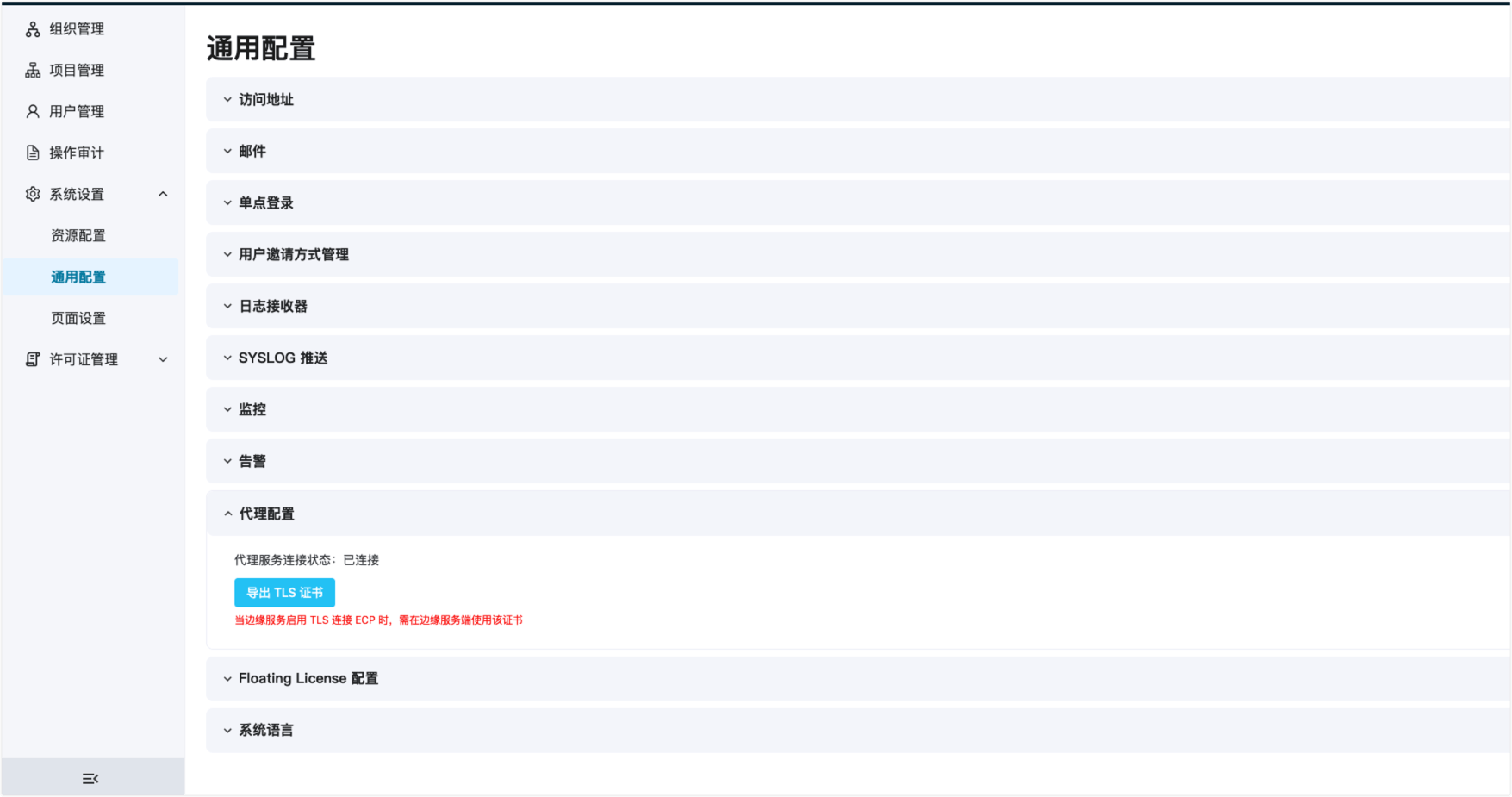

系统管理页面,点击系统设置 -> 通用配置,并点击展开代理配置部分,可以查看代理服务 NanoMQ 是否已正常连接。如果启用了 TLS/SSL 连接,也可以导出相应证书文件,在 NeuronEX 端使用。

agent-service-status
