快速教程 ​

本章节将指导用户从下载安装开始，以 Modbus TCP 驱动协议为例，快速开始使用 Neuron 采集模拟 Modbus 设备的数据，并将数据上传到 MQTT Broker。

安装 Neuron ​

Neuron 提供多种安装方式，用户可在 安装 中查看详细的安装方式。本实例采用容器化部署的方式，以便于最快开始体验 Neuron。

获取 Docker 镜像

bash
$ docker pull emqx/neuron:latest

启动 Docker 容器

bash
$ docker run -d --name neuron -p 7000:7000 --privileged=true --restart=always emqx/neuron:latest

安装 Modbus 模拟器 ​

安装 PeakHMI Slave Simulators 软件，安装包可在 PeakHMI 官网 中下载。

安装后，运行 Modbus TCP slave EX。设置模拟器点位数值及站点号，如下图所示。

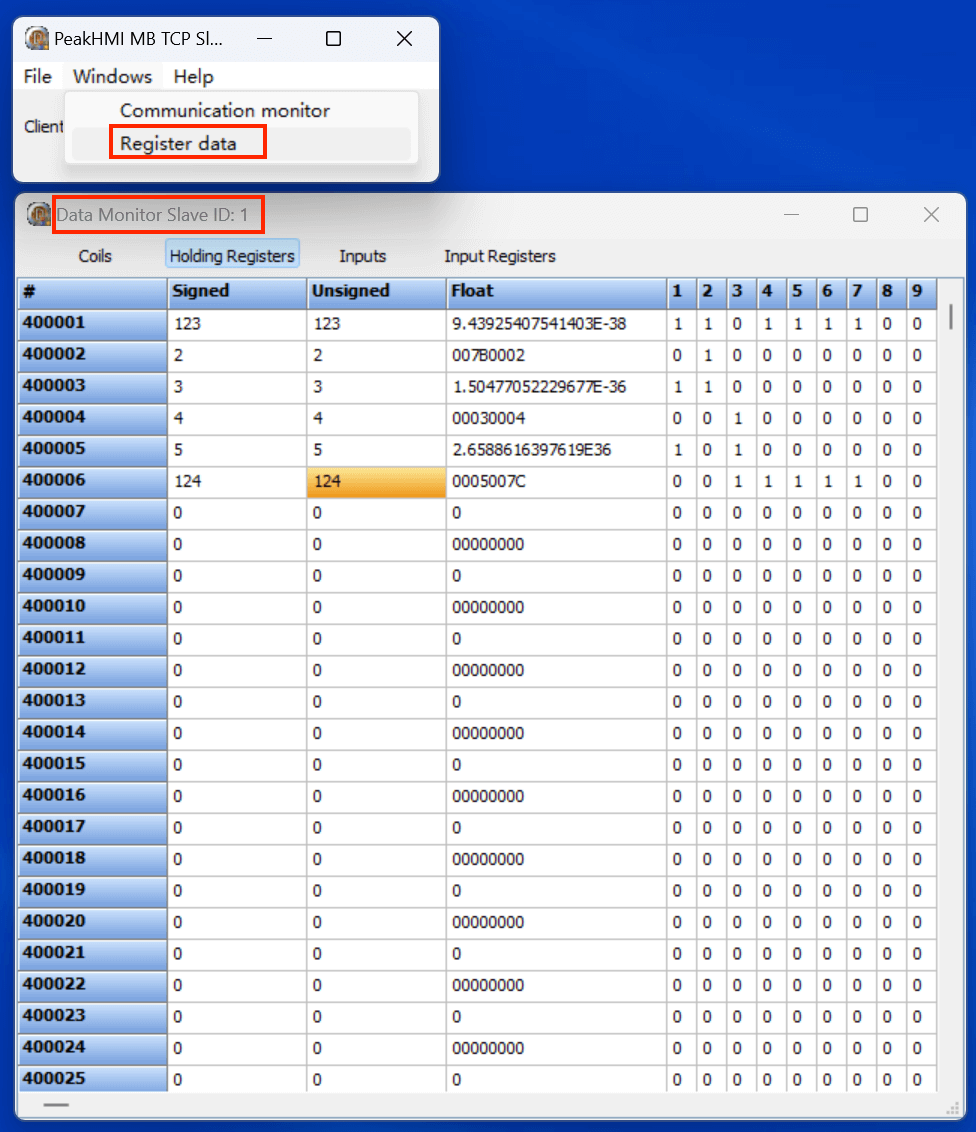

modbus-simulator

TIP

须保证 Neuron 与模拟器运行在同一局域网内。

Windows 中尽量关闭防火墙，否则可能会导致 Neuron 连接不上模拟器。

Neuron 快速使用 ​

打开 Web 浏览器，输入运行 Neuron 的网关地址和端口号，即可进入到管理控制台页面，默认端口号为 7000。

访问格式，http://x.x.x.x:7000。x.x.x.x 代表安装 Neuron 的网关地址。

第一步，登录 ​

页面打开后，进入到登录界面，用户可使用初始用户名与密码登录（初始用户名：admin，初始密码：0000），如下图所示。

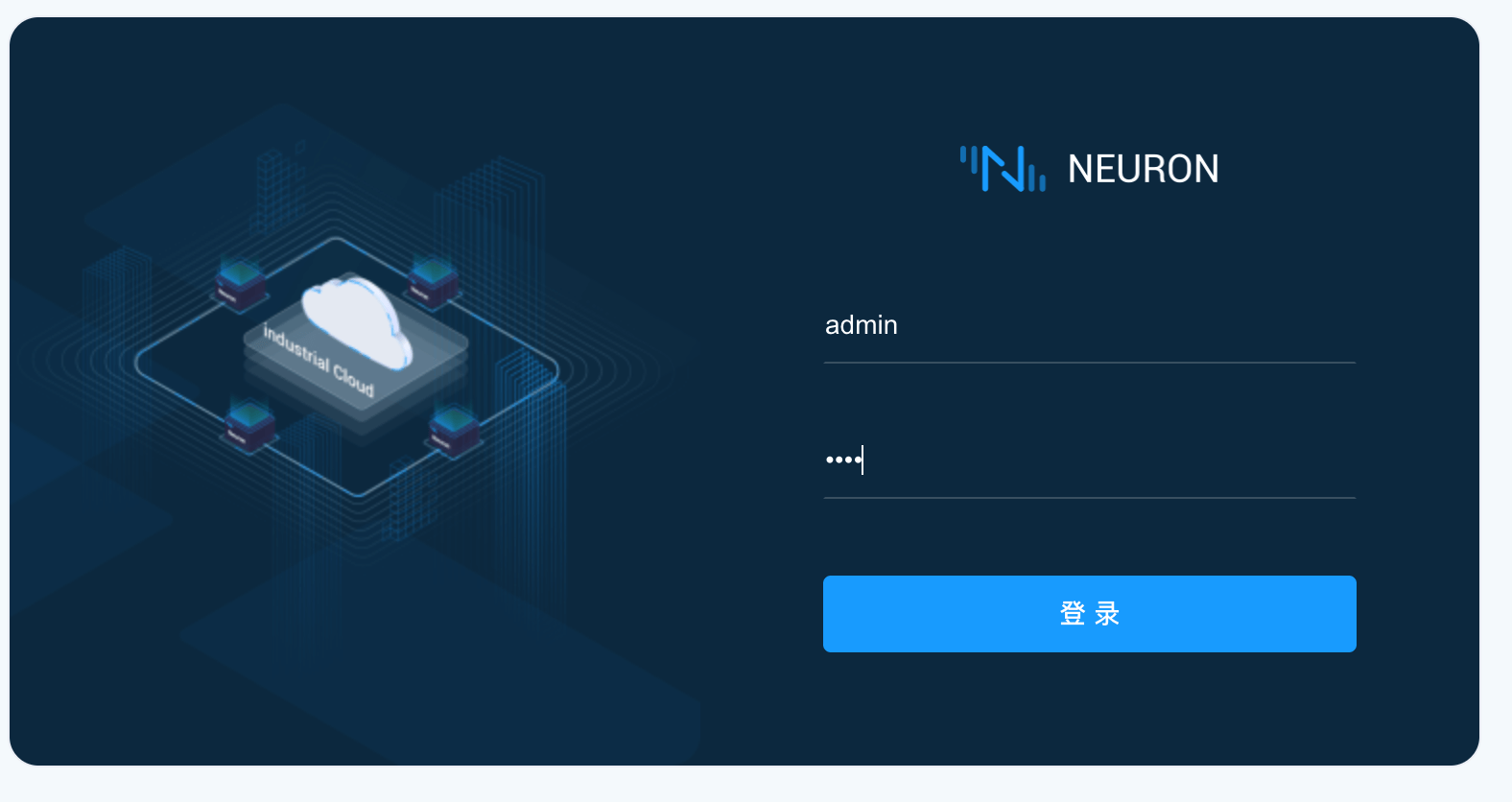

login

第二步，添加南向设备 ​

创建南向设备卡片可用于 Neuron 与设备建立连接、设备驱动协议的选择及设备数据采集点位的配置。

在 配置 菜单中选择 南向设备管理，进入到南向设备管理界面，单击 添加设备 按键新增设备，如下图所示。

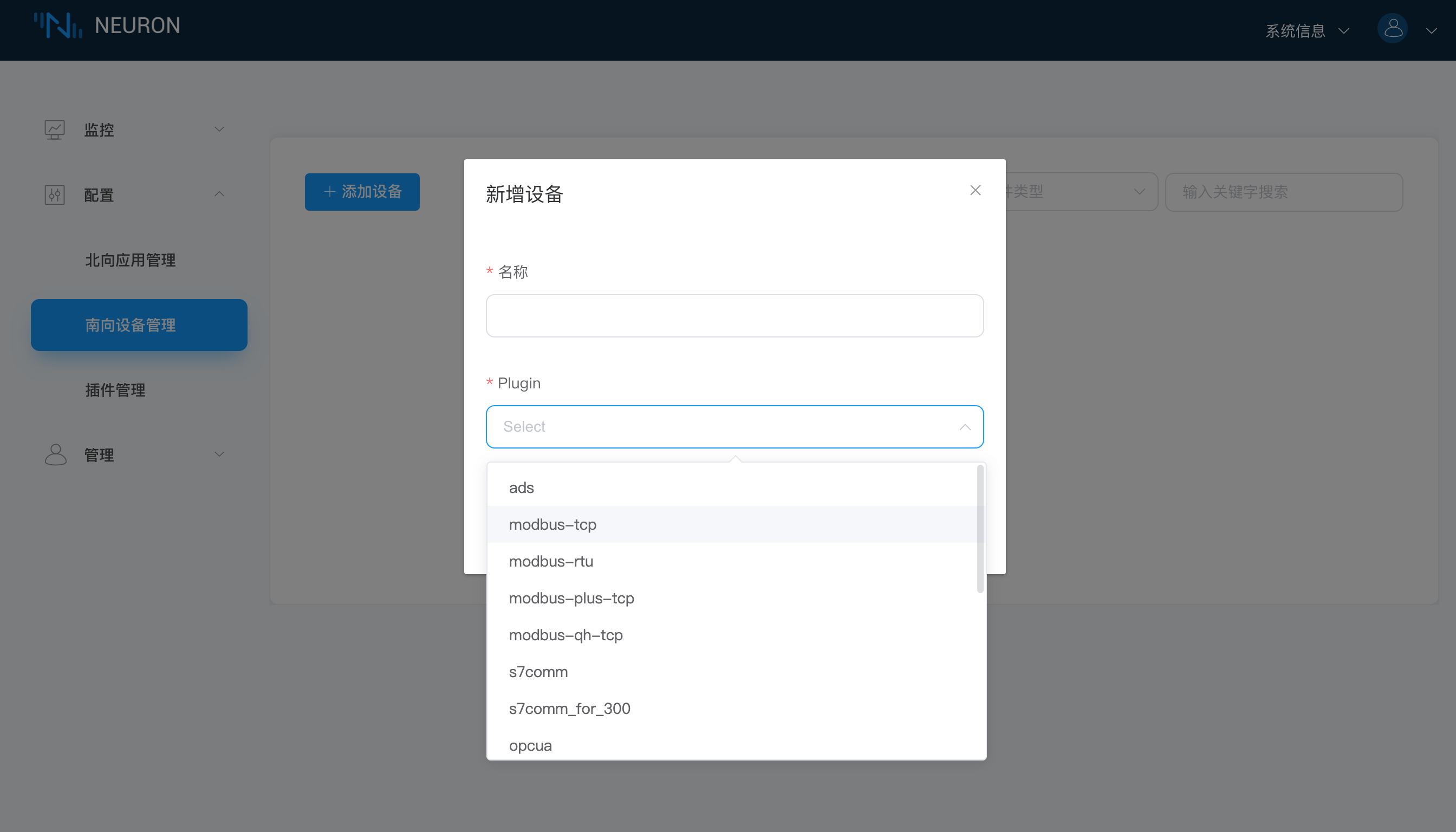

south-add

添加一个新的南向设备：

  • 名称：填写设备名称，例如 modbus-tcp-1；
  • Plugin：下拉框选择 modbus-tcp 的插件；
  • 点击 创建 按键新增设备。

第三步，设置南向设备参数 ​

配置 Neuron 与设备建立连接所需的参数。

单击南向设备卡片上的 设备配置 按键进入设备配置界面，如下图所示。

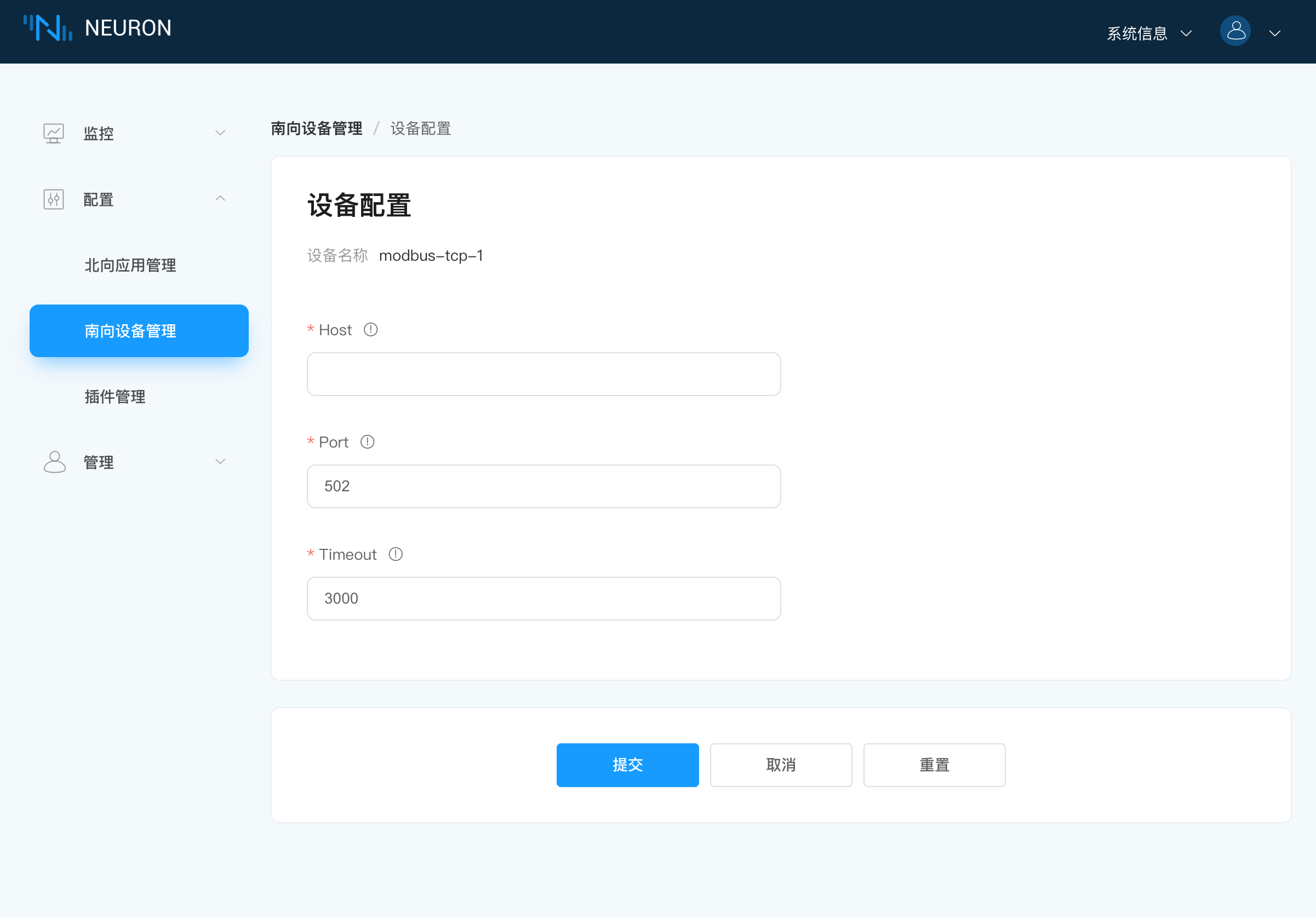

south-setting

  • Host：填写安装 PeakHMI Slave Simulators 软件的 PC 端 IP 地址。
  • 点击 提交，完成设备配置，设备卡片自动进入 运行中 的工作状态；

TIP

每个设备所需的配置参数有所不同，详细南向设备参数说明可参考 模块配置。

第四步，在设备卡片中创建组 ​

创建组可用于设备采集点位的归类。

单击设备节点卡片任意空白处，进入 Group 列表管理界面，点击 创建 按键，弹出 创建 Group 的对话框，如下图所示。

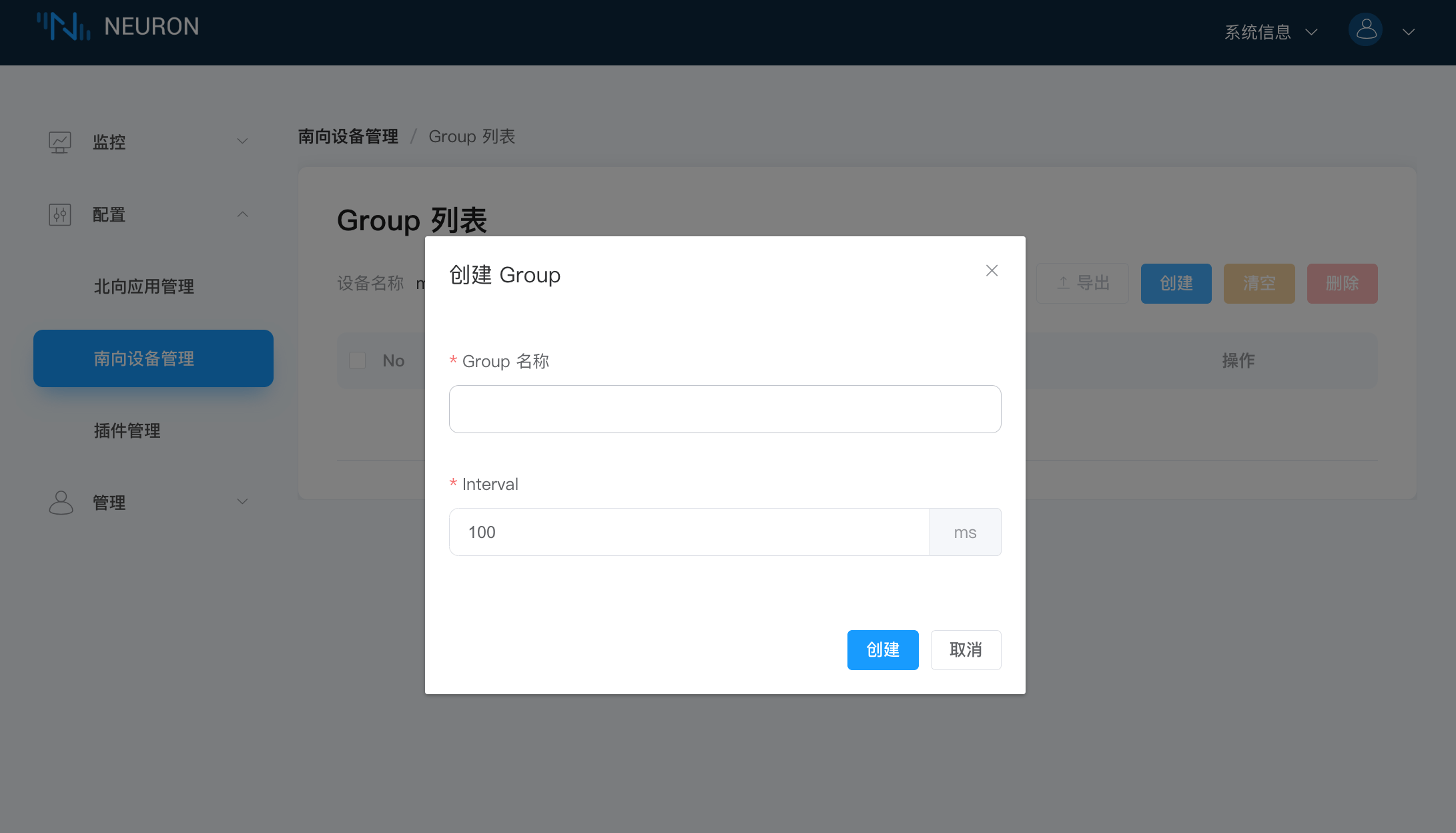

group-add

为设备节点创建一个组：

  • Group 名称：填写 Group 名称，例如 group-1；
  • 点击 创建，完成组的创建。

第五步，在组中添加数据标签 ​

添加需要采集的设备点位，包括点位地址，点位属性，数据类型等。

点击组中的 Tag 列表 图标，进入 Tag 列表管理界面，如下图所示。

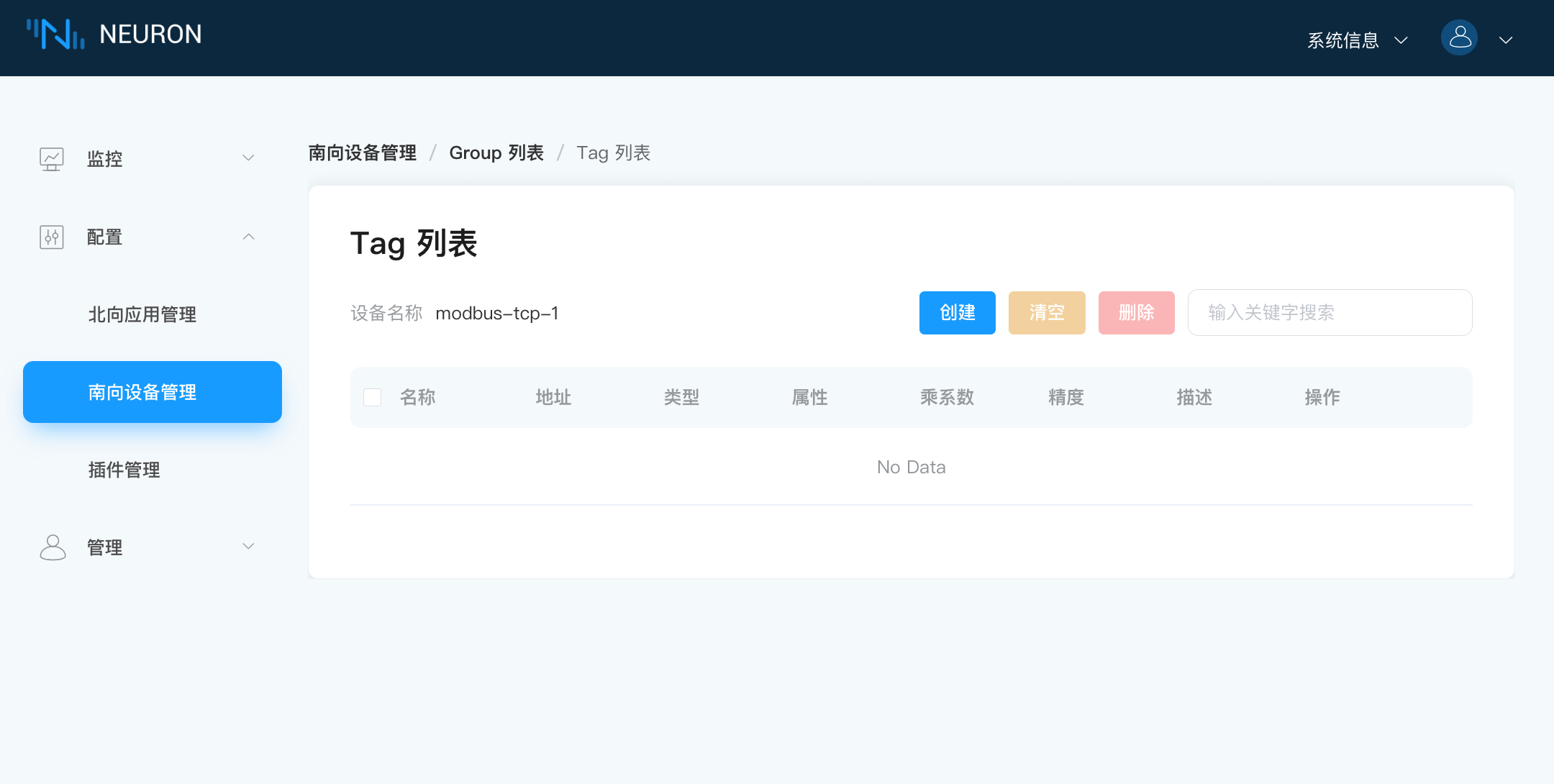

tag-list-null

选择 创建 按键，进入添加标签页面。

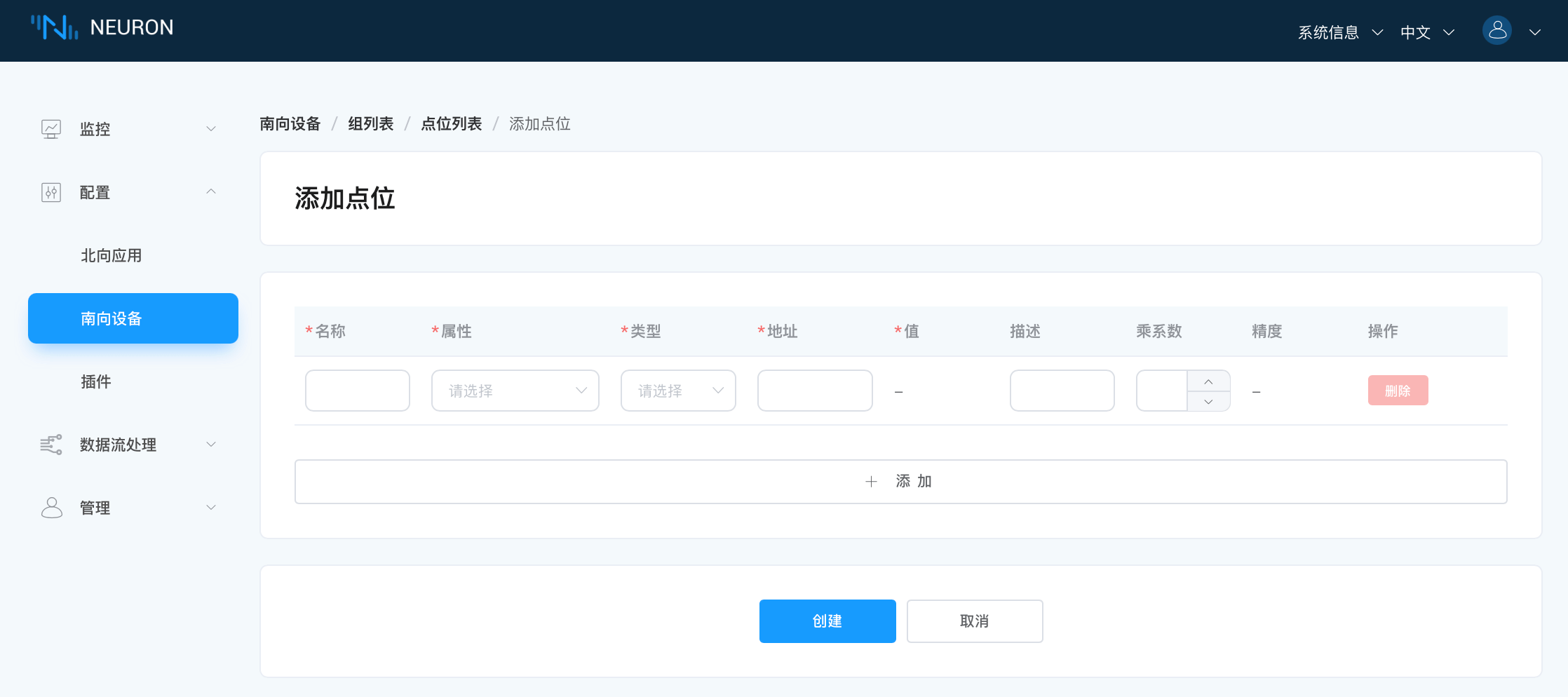

tags-add

手动为组创建标签：

  • 名称：填写 Tag 名称，例如，tag1；
  • 属性：下拉选择 Tag 属性，例如，read，write；
  • 类型：下拉选择数据类型，例如，int16；
  • 地址：填写驱动地址，例如，1!40001。1 代表 Modbus 模拟器中设置的点位站点号，40001 代表点位寄存器地址，详细的驱动地址使用说明请参阅 模块配置；
  • 点击创建按键，完成 Tag 的创建；

TIP

更多标签操作可参考文档最后的 进阶操作。

点位创建完成后，设备卡片的工作状态处于 运行中，连接状态应处于 已连接。若此时连接状态仍然处于 未连接 的状态，请先在 Neuron 运行环境终端执行以下指令，以确认 Neuron 运行环境能否访问到到对应的 IP 及端口：

bash
$ telnet <运行 Modbus 模拟器 PC 端的 IP> 502

用户请确认在设备配置时 IP 与 Port 是否正确设置，防火墙是否关闭。

第六步，数据监控中查看采集数据 ​

在监控菜单下选择数据监控，进入数据监控界面，查看已创建点位读取到的数值，如下图所示。

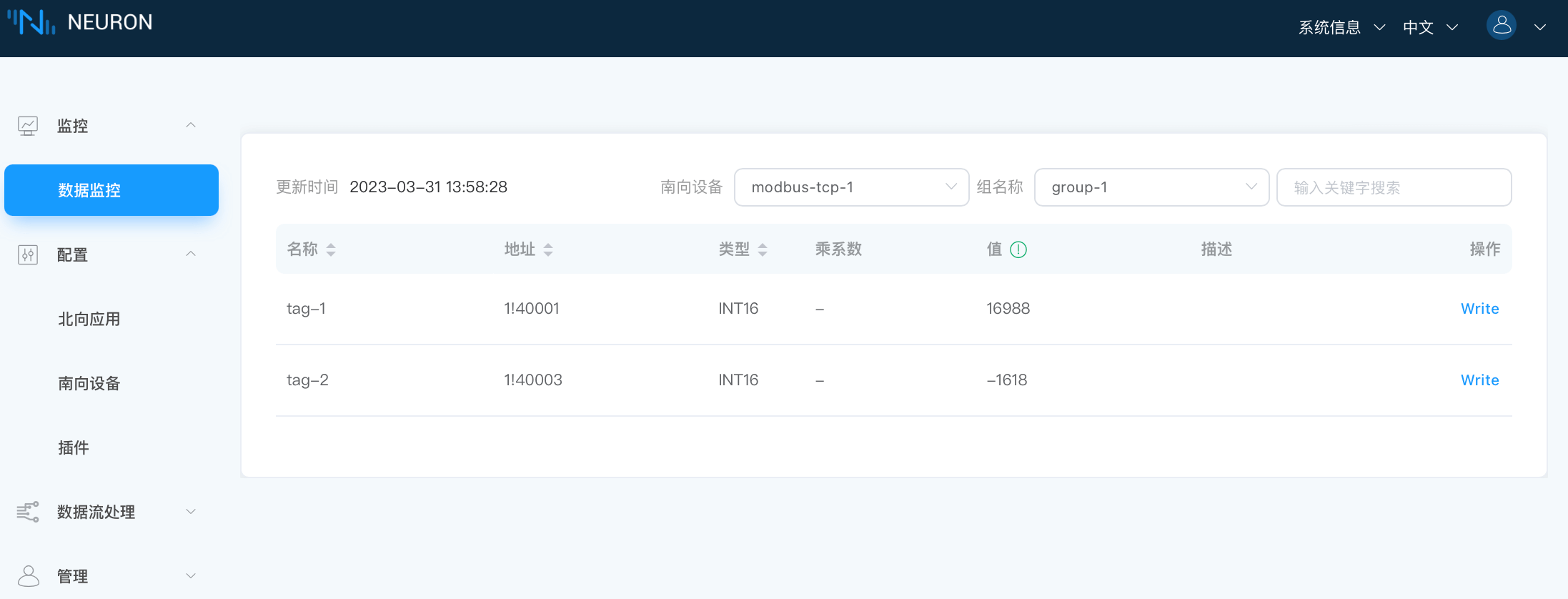

data-monitoring

数据监控以组为单位显示数值：

  • 南向设备：下拉框选择想要查看的南向设备，例如，选择上面步骤已经创建好的 modbus-tcp-1;
  • Group 名称：下拉框选择想要查看所选南向设备下的组，例如，选择上面步骤已经创建好的 group-1；
  • 选择完成，页面将会展示读取到组底下每一个标签的值；

第七步，为应用程序添加北向插件模块 ​

创建北向应用卡片用于 Neuron 与北向应用建立连接并将采集到的设备数据上传到 MQTT Broker。

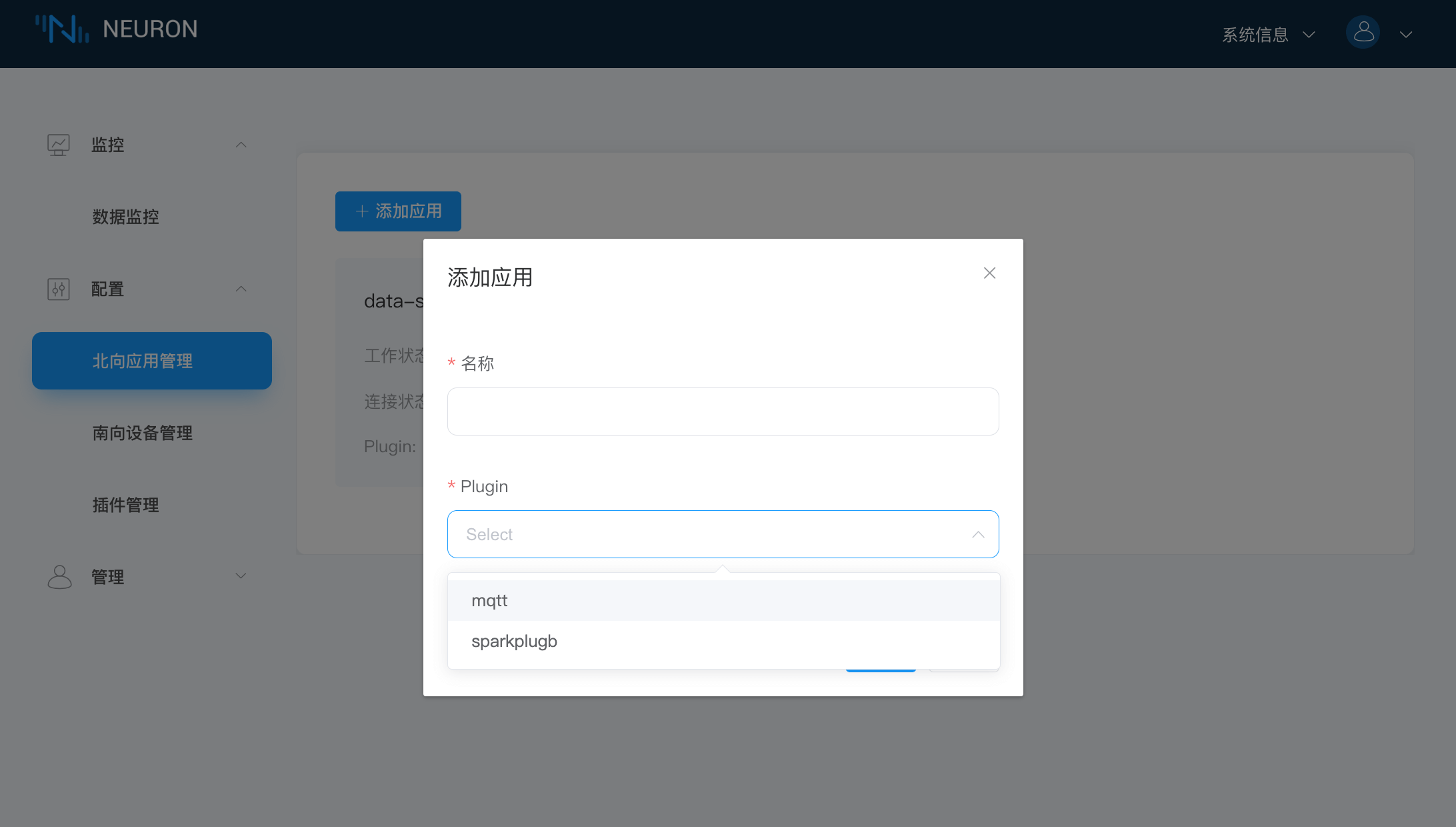

在配置菜单中选择北向应用管理，单击 添加应用 按键添加应用，如下图所示。

north-add

添加一个 MQTT 云连接模块：

  • 名称：填写应用名称，例如，mqtt；
  • Plugin：下拉框选择 mqtt 的插件；
  • 点击 创建 按键新增应用。

第八步，设置北向应用参数 ​

配置 Neuron 与北向应用建立连接所需的参数。

点击应用卡片上的 应用配置 按键进入应用配置界面，如下图所示。

mqtt-config

设置 MQTT 连接：

  • 使用默认的上报主题（/neuron/mqtt/upload）；
  • 使用默认的公共的 EMQX Broker（broker.emqx.io）；
  • 点击提交，完成北向应用的配置，应用卡片自动进入 运行中 的工作状态。

第九步，订阅南向标签组 ​

采集到的数据都是以组为单位上传云端的，用户需要选择上传哪些组的数据。

点击应用节点卡片任意空白处，进入订阅 Group 界面，点击右上角的 添加订阅 按键添加订阅，如下图所示。

subscriptions-add

订阅南向设备的数据组：

  • 南向设备：下拉框选择已创建的南向设备，例如，modbus-tcp-1；
  • Group：点击下拉框选择所要订阅的 Group，例如，group-1；
  • 点击提交，完成订阅。

第十步，在 MQTT 客户端查看数据 ​

订阅完成后，用户可以使用 MQTT 客户端（推荐使用 MQTTX，可在官网中下载）连接到公共的 EMQX 代理来查看上报的数据，如下图所示。

mqttx

订阅成功之后可以看到 MQTTX 可以一直接收到 Neuron 采集并上报过来的数据。

  • 打开 MQTTX 添加新的连接，正确填写名称与公共 EMQX Broker 的 Host 与 Port，完成连接;
  • 添加新的订阅，Topic 要与设置北向应用参数中的 Upload topic 保持一致，例如，填写 /neuron/mqtt/upload。

TIP

默认的上传 Topic 的主题格式为 /neuron/{node_name}/upload，其中 {node_name} 为创建的北向应用的名称。用户也可自定义上报主题。
