创建北向应用

南向插件用于连接南向设备实现数据采集，北向插件用于连接到IOT平台或边缘流处理引擎。北向插件和南向插件组合使用实现数据采集和数据传递。

Neuron 目前支持以下北向节点：

• MQTT：MQTT 插件允许用户快速构建使用 MQTT 协议的物联网应用程序，可以在设备和云之间进行通讯。
• eKuiper：LF Edge eKuiper 是轻量级物联网数据分析和流处理引擎，eKuiper 插件使用户能够将收集到的数据转发到 eKuiper 以进一步处理。
• SparkPlugB：Sparkplug B 是一种建立在 MQTT 3.1.1 基础上的工业物联网数据传输规范。Sparkplug B 插件从设备采集到的数据可以通过 Sparkplug B 协议从边缘端传输到 Sparkplug B 应用中，用户也可以从 Sparkplug B 应用程序向 Neuron 发送指令修改设备数据。
• WebSocket：WebSocket 网络协议支持在单个 TCP 连接上提供双向通信通道。借助 WebSocket 插件，用户可以将采集的数据推送到 WebSocket 服务器。
• Monitor：Neuron 在启动时创建一个 Monitor 单例节点，用于监控Neuron的运行状态。您可以在仪表板的北向应用页签中看到 Monitor 节点。

本节将以 MQTT 插件为例，演示完整的北向应用添加流程以及如何订阅南向数据组。

添加北向应用

创建北向 MQTT 节点，连接并将点位数值上传到 MQTT Broker。

在配置 -> 北向应用，点击 添加应用 添加 MQTT 客户端节点：

• 名称：此应用节点名称，例如，mqtt；
• 插件：选择 MQTT 插件。

点击创建后，将跳转至应用配置页面，我们将在这里配置 Neuron 与北向应用建立连接所需的参数。您也可点击设备卡片上的设备配置图标进入应用配置界面。

设置北向应用参数

点击应用卡片上的 应用配置 按键进入应用配置界面设置 MQTT 连接，有关 MQTT 插件的配置项，可以查看 MQTT 页面。

点击提交，完成北向应用的配置，应用卡片自动进入 运行中 的工作状态。

设备卡片

在北向应用页，在右上角可以选择列表或卡片展示北向应用，这里将以设备卡片为例介绍其中各选项的含义。

• 名称：用户为北向应用提供的唯一名称。
• 应用配置：点击该按钮进入配置界面，用于设置 Neuron 连接北向应用所需的参数。
• 编辑：在希望更改名称的目标节点，点击编辑图标，在弹出的编辑设备对话框，修改节点名称。
• 数据统计：统计节点卡片信息。
• DEBUG 日志：打印当前节点的 DEBUG 级别日志，十分钟后，Neuron 将恢复打印默认级别日志。
• 删除：从设备列表中删除该节点。
• 工作状态：显示设备节点的当前状态，目前节点分为五种工作状态。
  • 初始化：首次添加北向应用后，将进入初始化状态。
  • 配置中：进入设备配置，并进入配置状态。
  • 就绪：配置成功后，进入就绪状态。
  • 运行中：运行设备卡片。
  • 停止：停止设备卡片。
• 工作状态切换按钮：是否打开与设备的连接。
  • 打开：Neuron与设备/应用建立连接，开始收集数据。
  • 关闭：断开设备连接，停止收集数据。
• 连接状态：显示设备的连接状态。
• 插件：用于显示该设备使用的插件模块的名称。

订阅南向数据

采集点位是以组为单位进行数据上传的，订阅选择要上传的点位组。

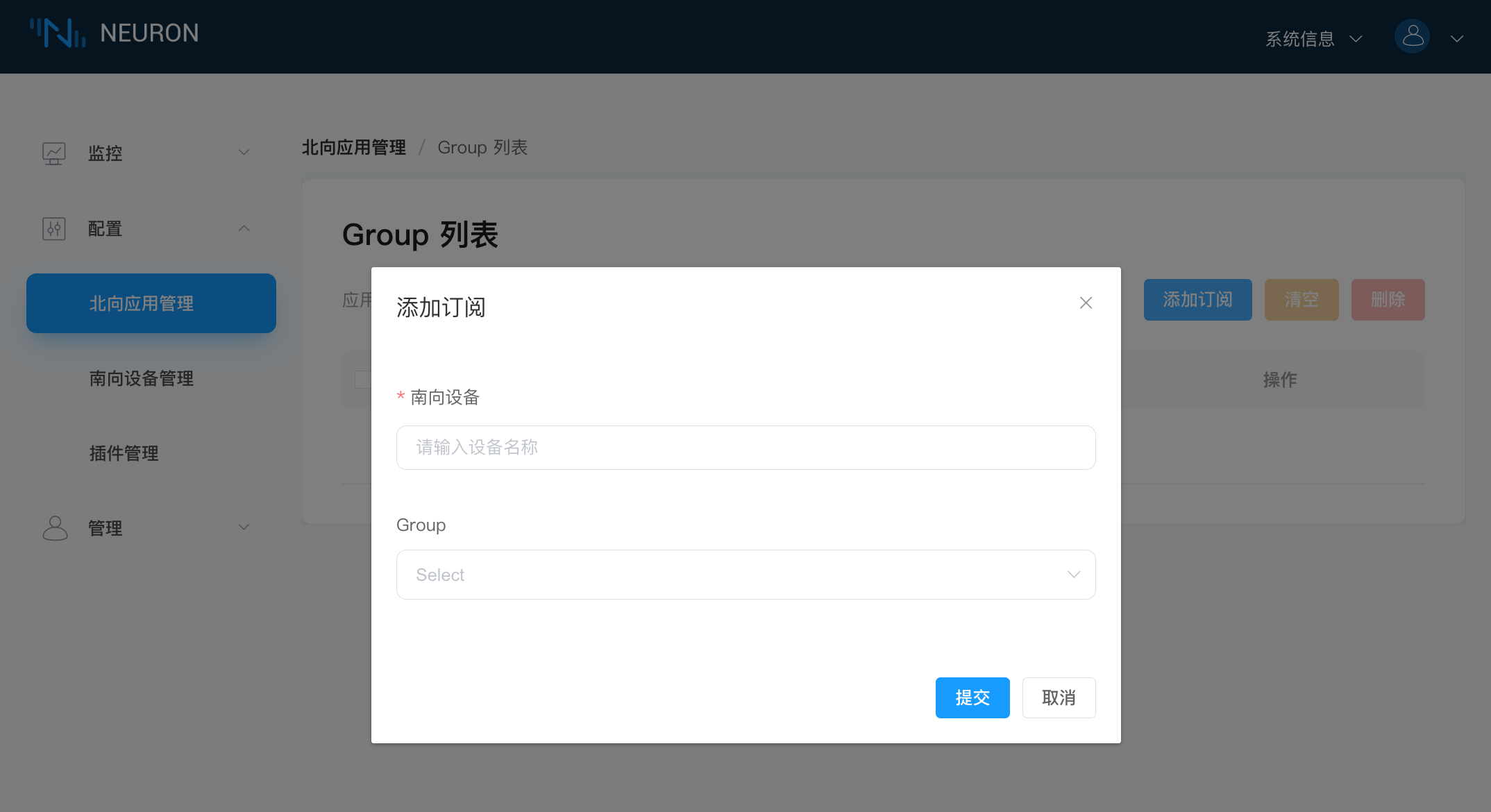

点击 MQTT 节点卡片，进入组列表页，点击 添加订阅 选择要订阅的点位组，订阅南向设备的点位组。

• 南向设备：选择要订阅的南向设备，例如，modbus-tcp-1；
• 组：选择南向设备下的某个组，例如，group-1。

运行与维护

数据统计

在设备卡片或设备列，您可点击数据统计图表查看及应用运行情况、接受和发送的数据情况

其中关键字段说明如下：

参数	说明
send_msgs_total	发送消息总条数
send_msg_errors_total	消息发送失败的总条数
recv_msgs_total	接收消息的总条数
link_state	节点连接状态 DISCONNECTED = 0 CONNECTED = 1
running_state	节点状态 INIT = 1 READY = 2 RUNNING = 3 STOPPED = 4

故障诊断

如果设备运行出现任何问题，您可点击 DEBUG 日志图表，此时系统将自动打印该节点的 DEBUG 级别日志，十分钟后将切回系统默认级别日志。稍后，您可点击页面顶部功能栏的系统信息 -> 日志查看日志，并进行故障诊断。有关系统日志的详细解析，见管理日志。
