使用 Neuron 将数据桥接到 AWS IoT
本文将介绍如何使用 Neuron 通过公网桥接数据到 AWS IoT,从而借助 AWS IoT 轻松构建 IoT 应用程序。
AWS IoT 简介
什么是 AWS IoT

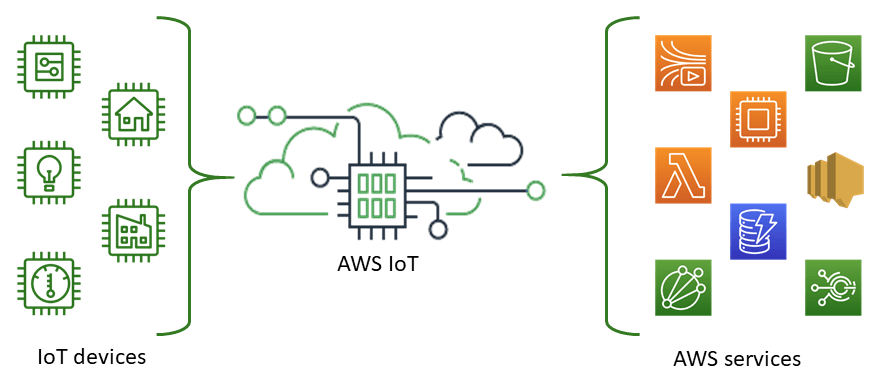

Amazon IoT Core 是一种托管的云平台,让互联设备可以轻松安全地与云应用程序和其他设备交互。Amazon IoT 可以支持数十亿台设备和数万亿条消息,并能处理这些消息并将其安全可靠地路由至亚马逊云科技终端节点和其他设备。借助 Amazon IoT,您的应用程序可以随时跟踪您的所有设备并与其通信,即使这些设备未处于连接状态也不例外。
![AWS IoT](/assets/aws-iot.XzyzSFkh.png)
AWS IoT 平台的优势
- 广泛而深入:AWS 拥有从边缘到云端的广泛而深入的 IoT 服务,提供本地数据收集和分析能力以及云上专为 IoT 设计的数据管理和丰富分析集成服务。
- 多层安全性:包括预防性安全机制(如设备数据的加密和访问控制)、持续监控和审核安全配置等。
- 卓越的 AI 集成:AWS 将 AI 和 IoT 结合在一起,使设备更为智能化。支持多种机器学习框架。
- 大规模得到验证:AWS IoT 构建于可扩展、安全且经过验证的云基础设施之上,可扩展到数十亿种不同的设备和数万亿条消息。
配置 AWS IoT
1. 创建策略

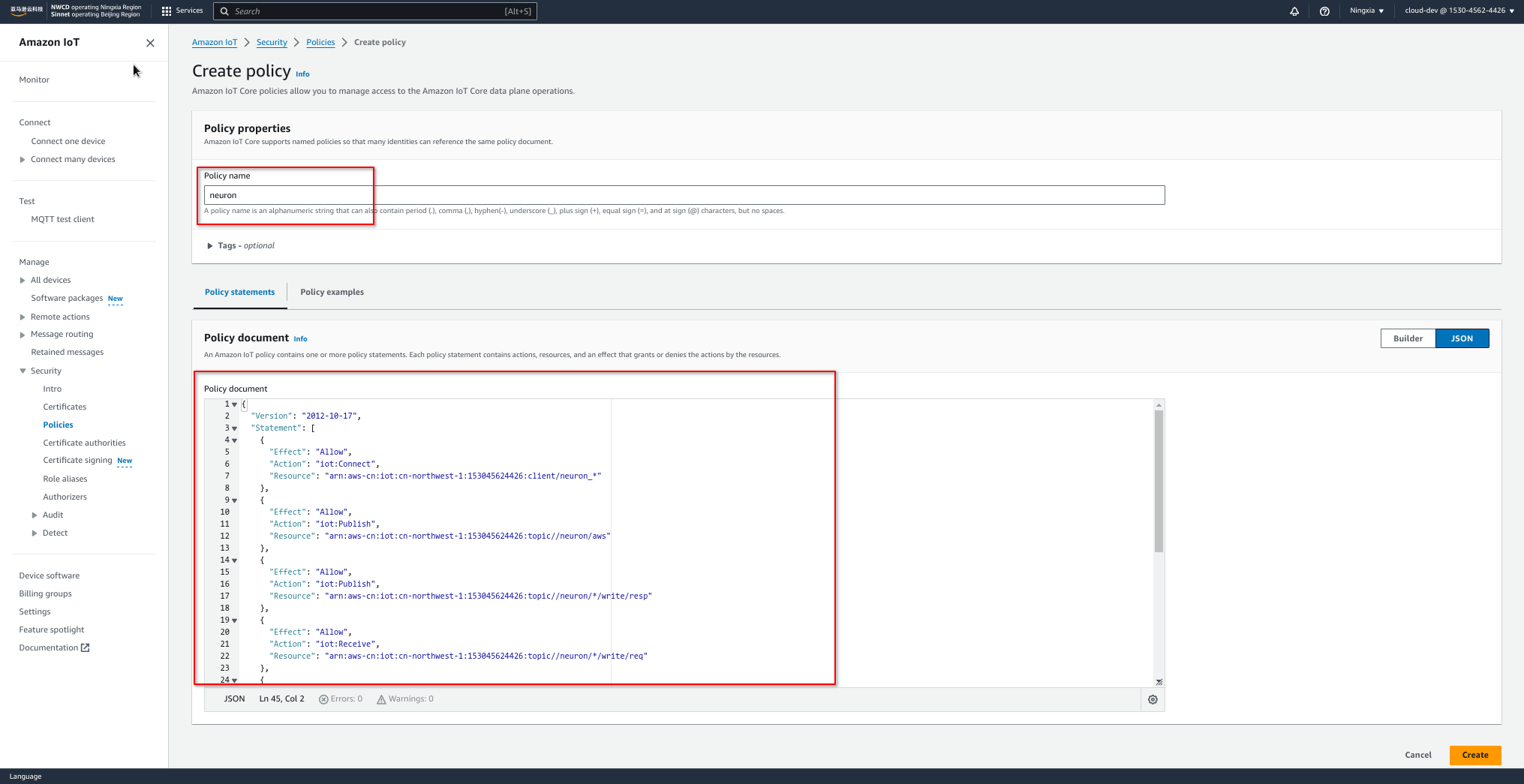

找到安全 -> 策略,创建名为 neuron 的策略,编写策略,相关配置如下。
![AWS IoT create policy](/assets/aws_creat_policy.SlOZEoAN.png)
{
"Version": "2012-10-17",
"Statement": [
{
"Effect": "Allow",
"Action": "iot:Connect",
"Resource": "arn:aws-cn:iot:cn-northwest-1:153045624426:client/neuron_*"
},
{
"Effect": "Allow",
"Action": "iot:Publish",
"Resource": "arn:aws-cn:iot:cn-northwest-1:153045624426:topic//neuron/aws"
},
{
"Effect": "Allow",
"Action": "iot:Publish",
"Resource": "arn:aws-cn:iot:cn-northwest-1:153045624426:topic//neuron/*/write/resp"
},
{
"Effect": "Allow",
"Action": "iot:Receive",
"Resource": "arn:aws-cn:iot:cn-northwest-1:153045624426:topic//neuron/*/write/req"
},
{
"Effect": "Allow",
"Action": "iot:Subscribe",
"Resource": "arn:aws-cn:iot:cn-northwest-1:153045624426:topicfilter//neuron/*/write/req"
},
{
"Effect": "Allow",
"Action": "iot:Publish",
"Resource": "arn:aws-cn:iot:cn-northwest-1:153045624426:topic//neuron/*/read/resp"
},
{
"Effect": "Allow",
"Action": "iot:Receive",
"Resource": "arn:aws-cn:iot:cn-northwest-1:153045624426:topic//neuron/*/read/req"
},
{
"Effect": "Allow",
"Action": "iot:Subscribe",
"Resource": "arn:aws-cn:iot:cn-northwest-1:153045624426:topicfilter//neuron/*/read/req"
}
]
}
2. 创建事物

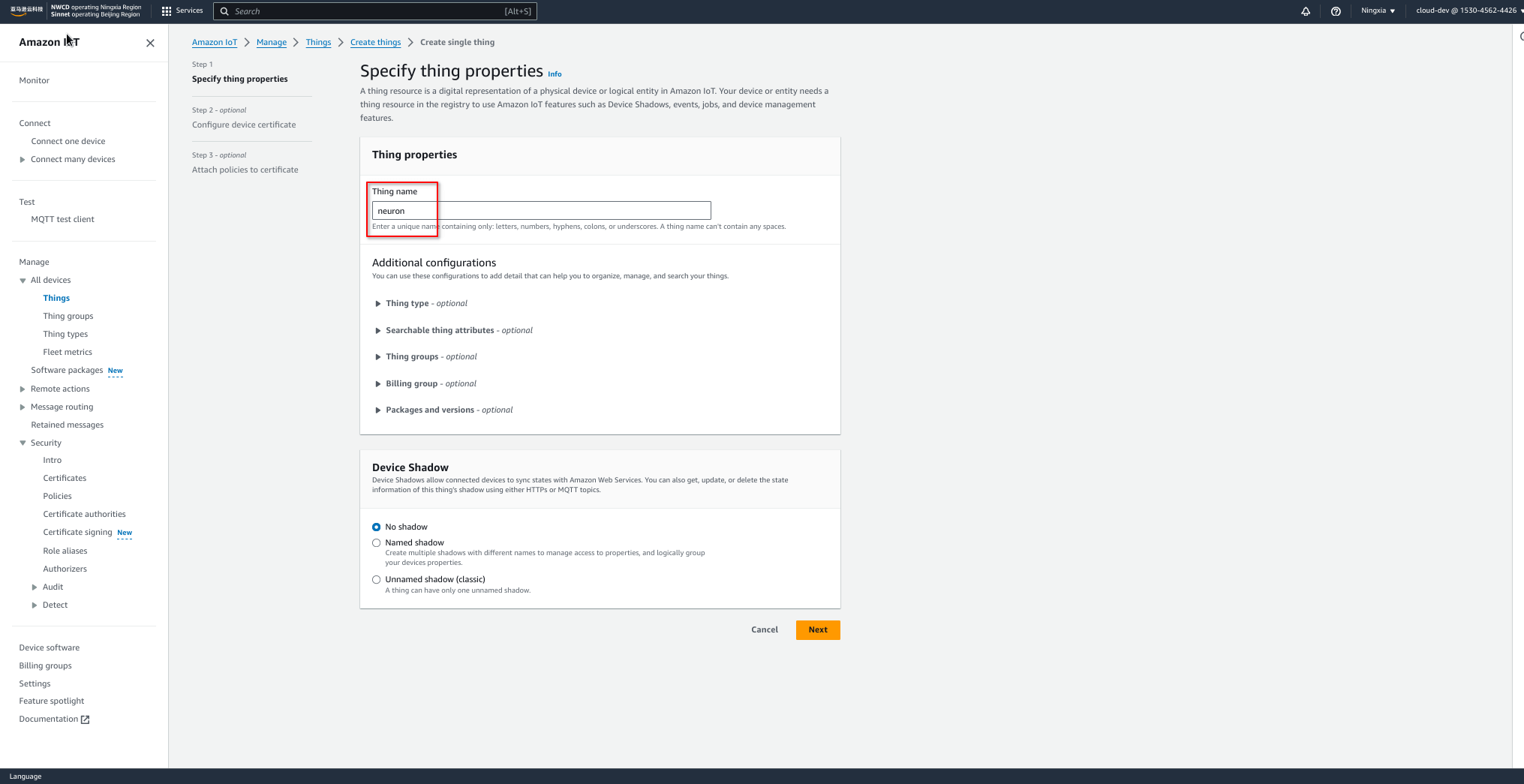

进入 AWS IoT 控制面板,找到管理 -> 事物,点击创建事物,即可创建一个名为 neuron 的事物。
![AWS IoT create thing](/assets/aws_creat_thing.zwlh8MAj.png)

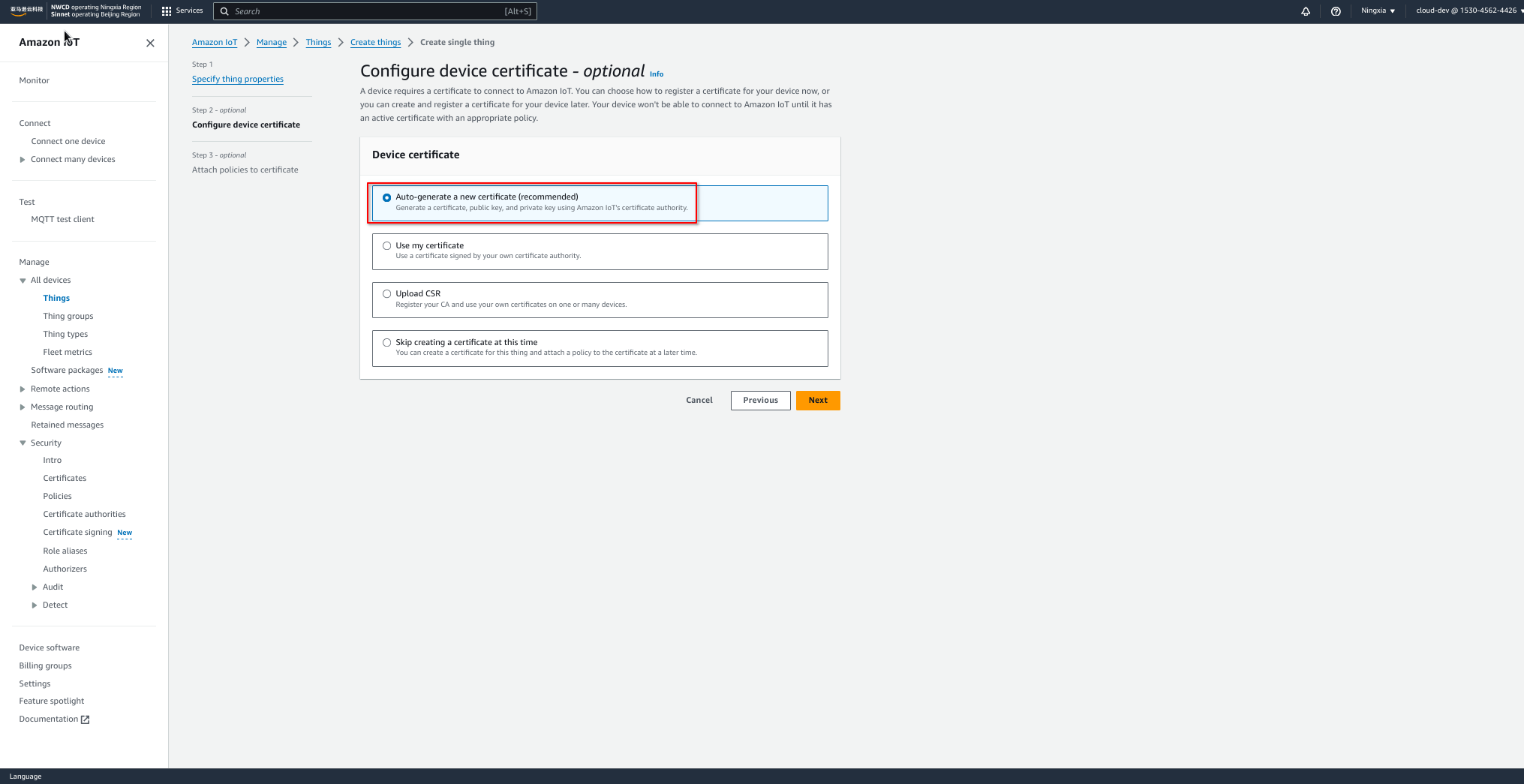

选择 Auto-generate a new certificate.
![AWS IoT generate certificate](/assets/aws_gen_cert.Uliexe6j.png)

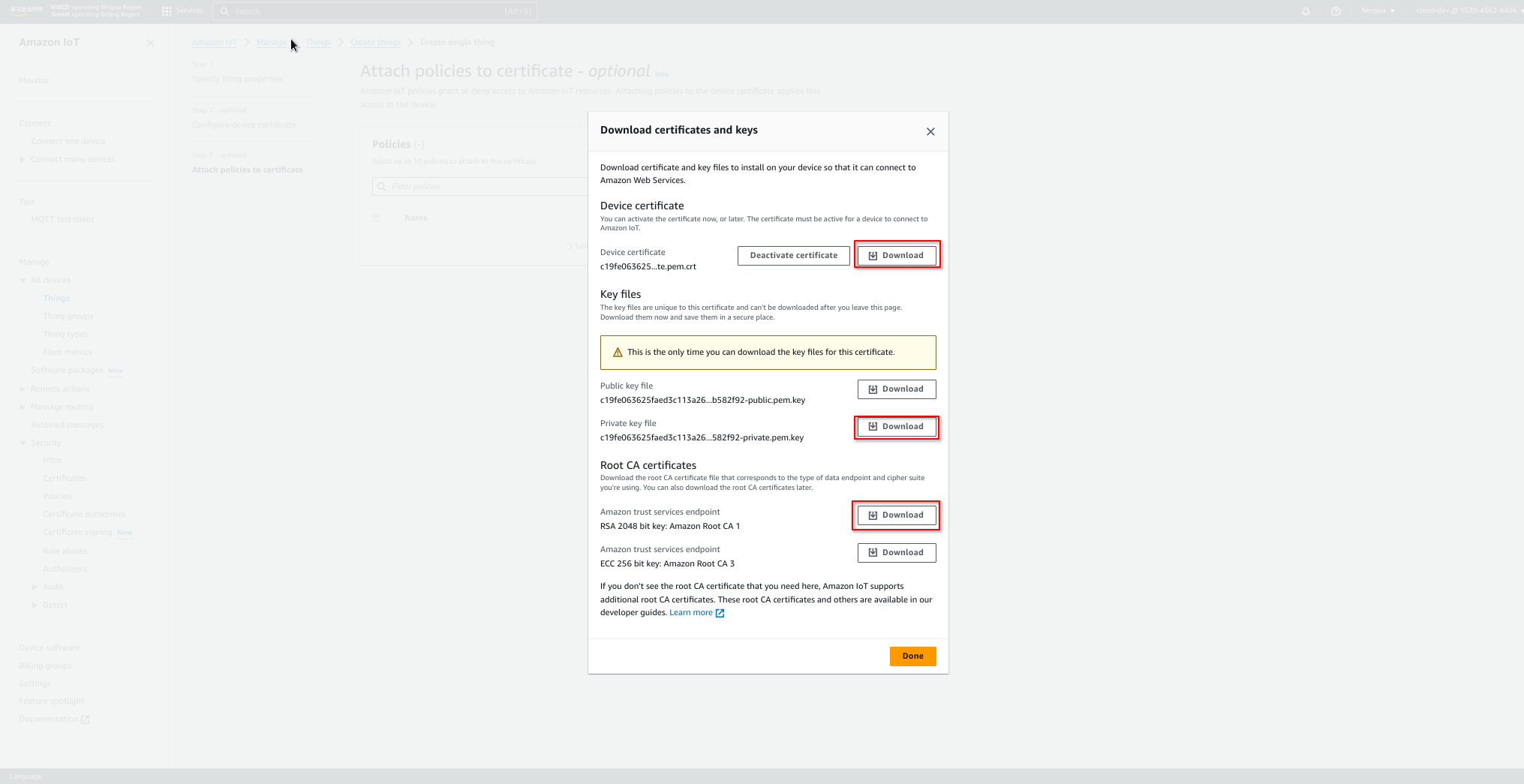

证书创建完成以后,需要在该页面下载证书,用于设备连接时的双向认证。
![AWS IoT download certificate](/assets/aws_dowload_certs.WHZaniIj.png)

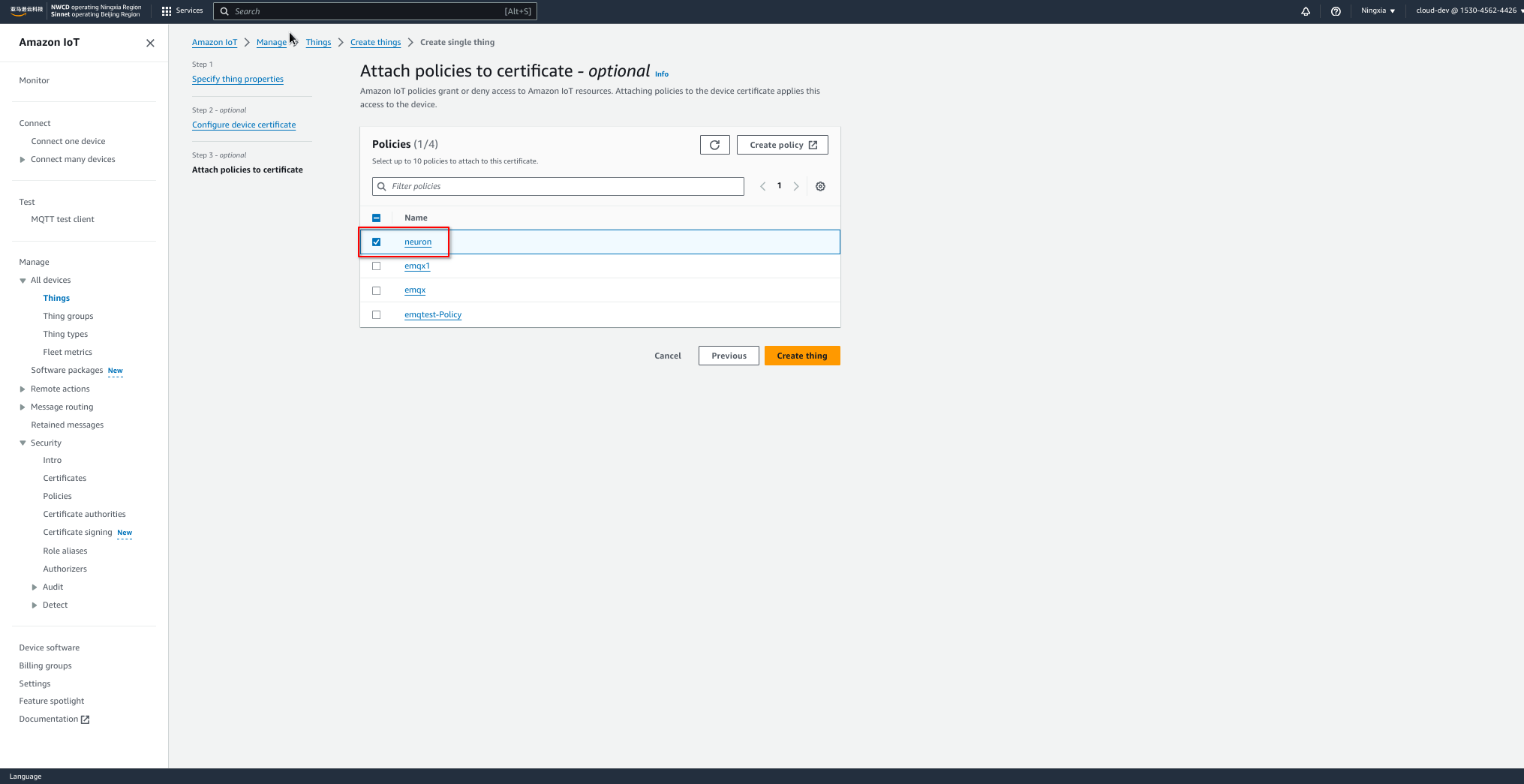

最后,需要关联到前一步创建好的策略。
![AWS IoT select policy](/assets/aws_select_policy.cNUTU8hl.png)
3. 获取 AWS IoT 的设备数据终端节点
在设置标签页, 找到 AWS IoT 的设备数据终端节点。
![AWS IoT data endpoint](/assets/aws_endpoint.Vevvsdg_.png)
配置 Neuron
创建南向设备
本文使用 Modbus TCP 插件创建南向设备,采集数据。
添加 modbus-tcp 节点

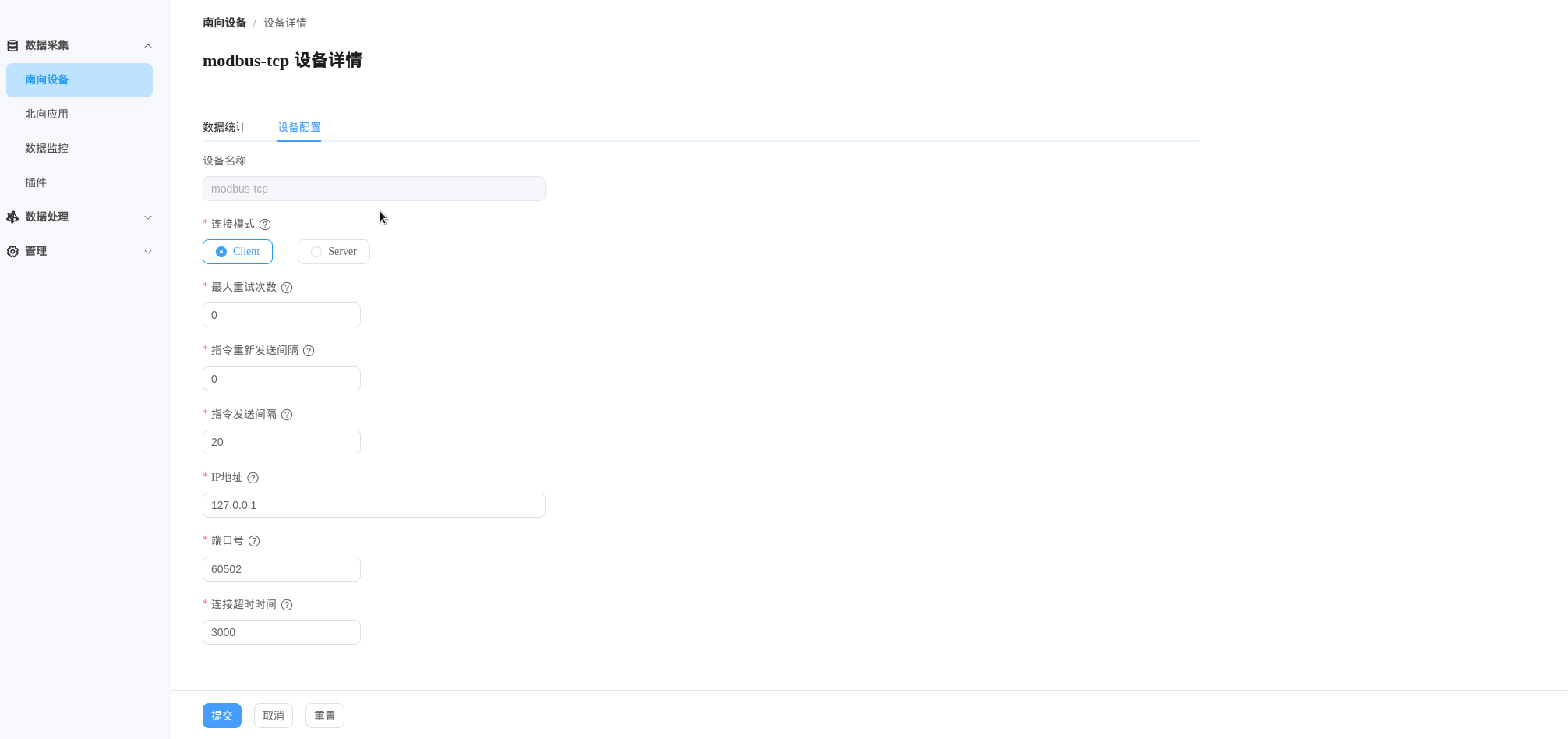

在控制面板,点击南向设备 -> 添加设备,选择 Modbus TCP 插件添加节点 modbus-tcp 。配置节点,连接到位于端口 60502
的 Modbus 模拟器。
![Add modbus node in Neuron dashboard](/assets/neuron_create_driver.1o55TDjE.png)
创建组

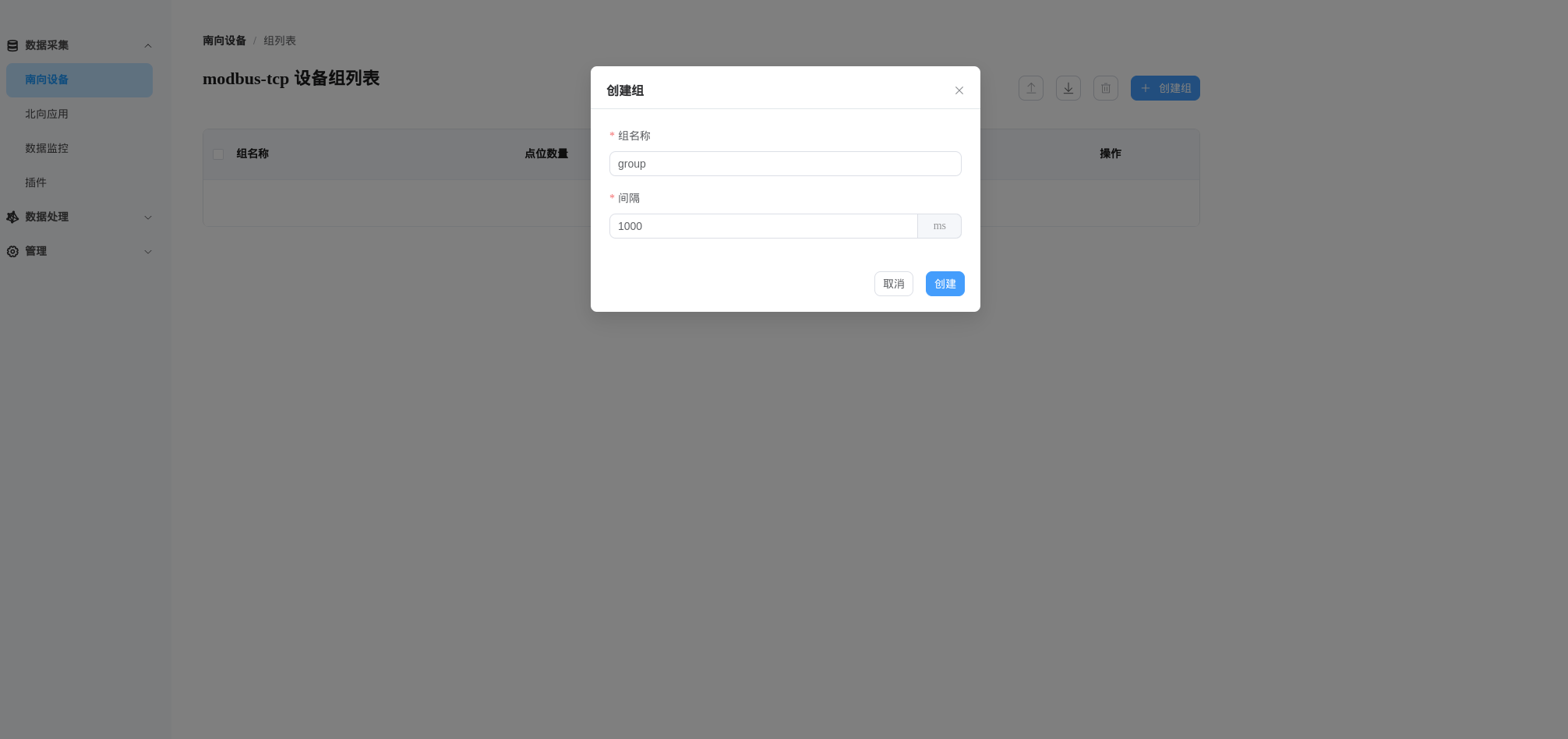

点击 modbus-tcp 节点,创建组,设置组名为 group,间隔为 1000 。
![Add a group to the modbus node in Neuron dashboard](/assets/neuron_driver_group.M_O4ugL2.png)
添加点位

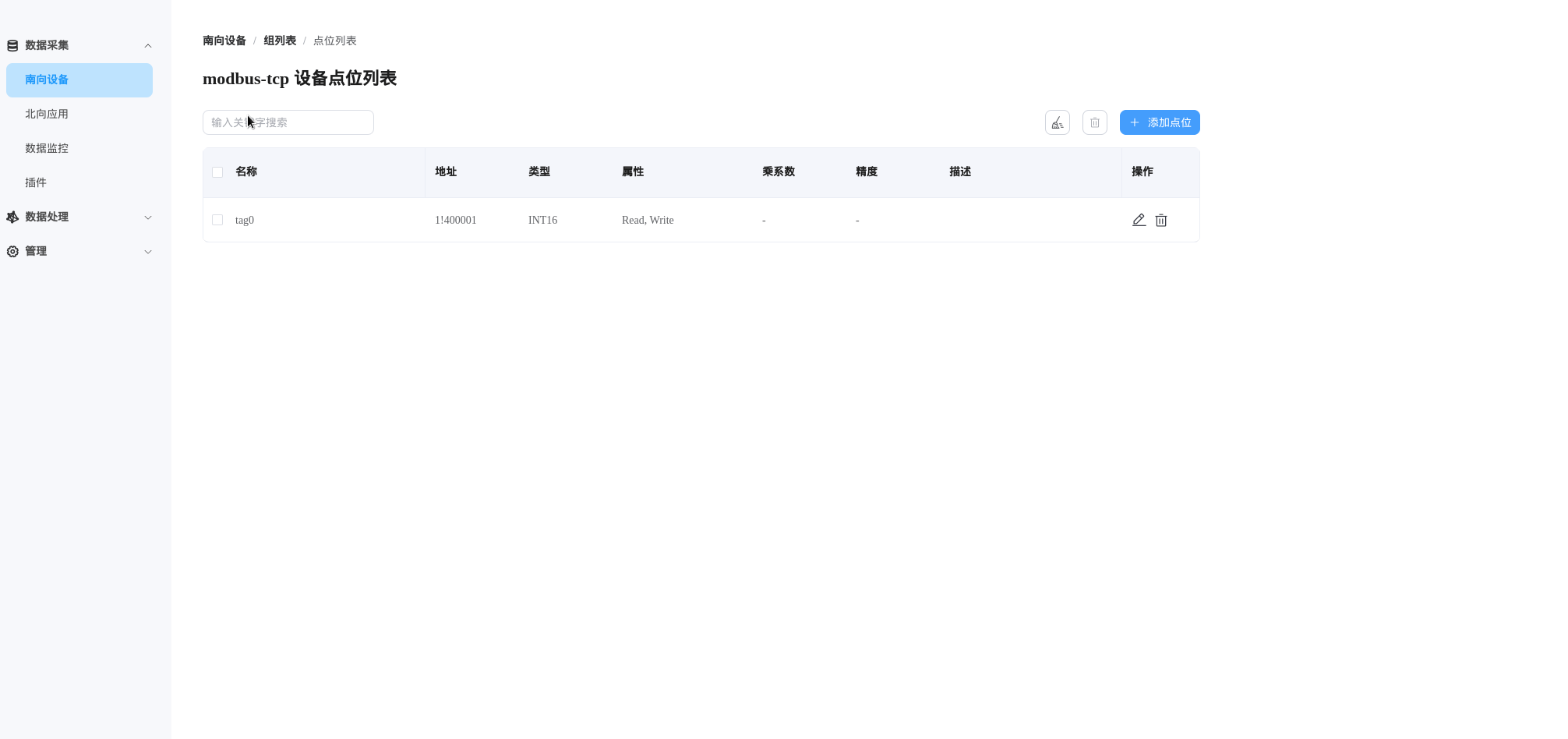

添加一个点位,名字为 tag0,类型为 INT16 。
![Add a tag to the modbus node in Neuron dashboard](/assets/neuron_driver_tags.WEgKL-8w.png)

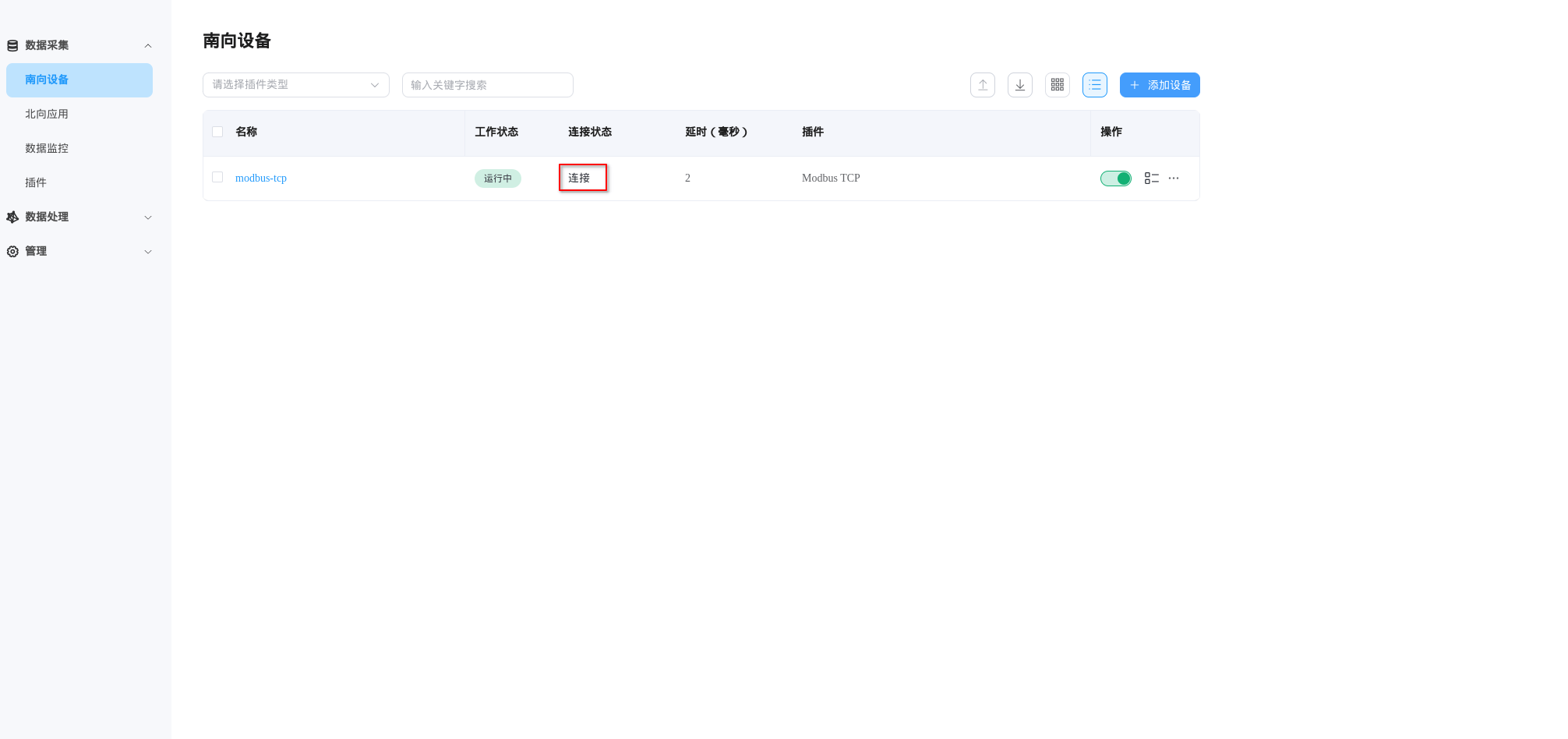

配置完成后,modbus-tcp 节点显示处于连接状态。
![Neuron dashboard sourth devices tab showing modbus node connected](/assets/neuron_driver_list.E4lzf52a.png)
创建北向应用
添加 aws 节点

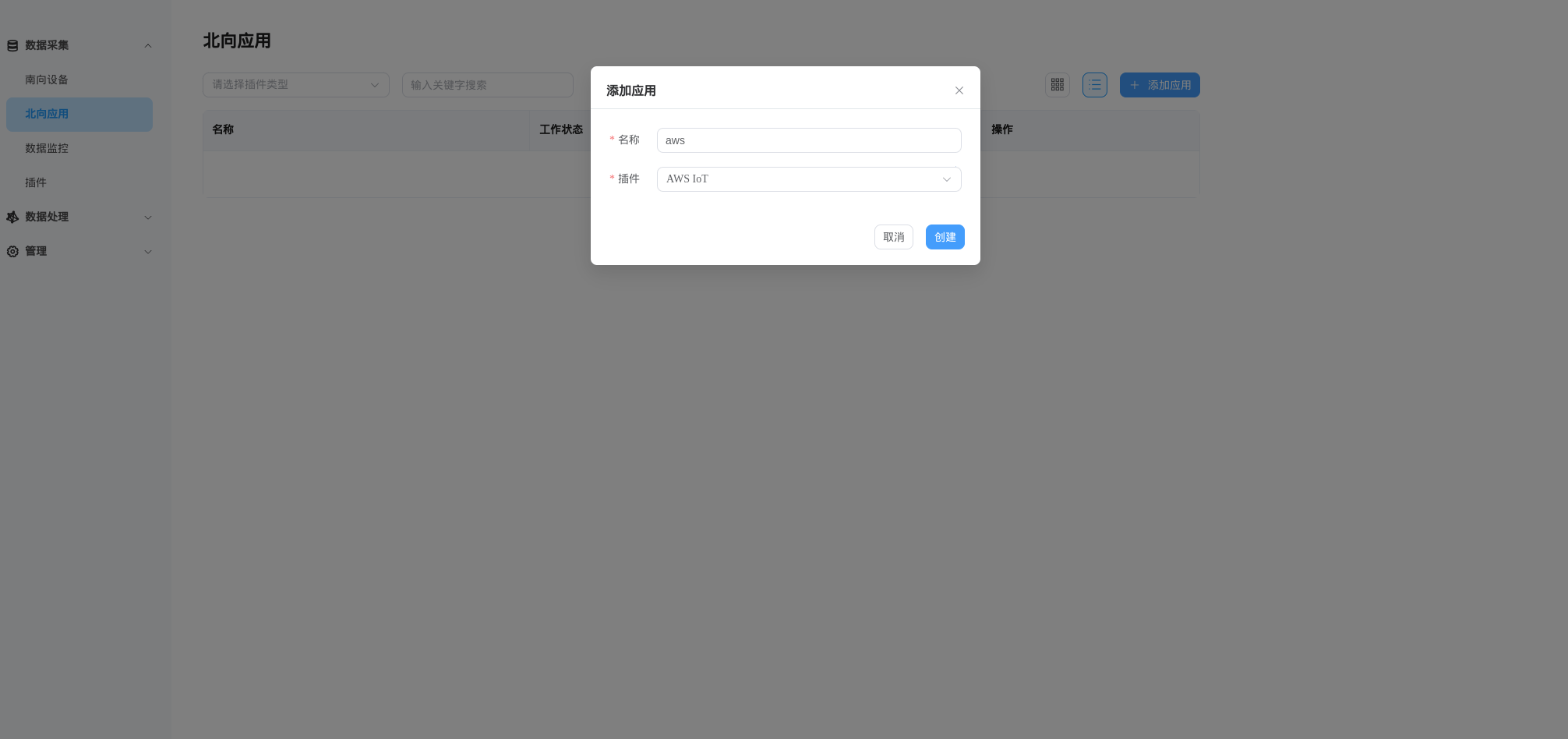

点击北向应用 -> 添加应用,选择 AWS IoT 插件。
![Add aws node in Neuron dashboard](/assets/neuron_create_app.D46RspS6.png)

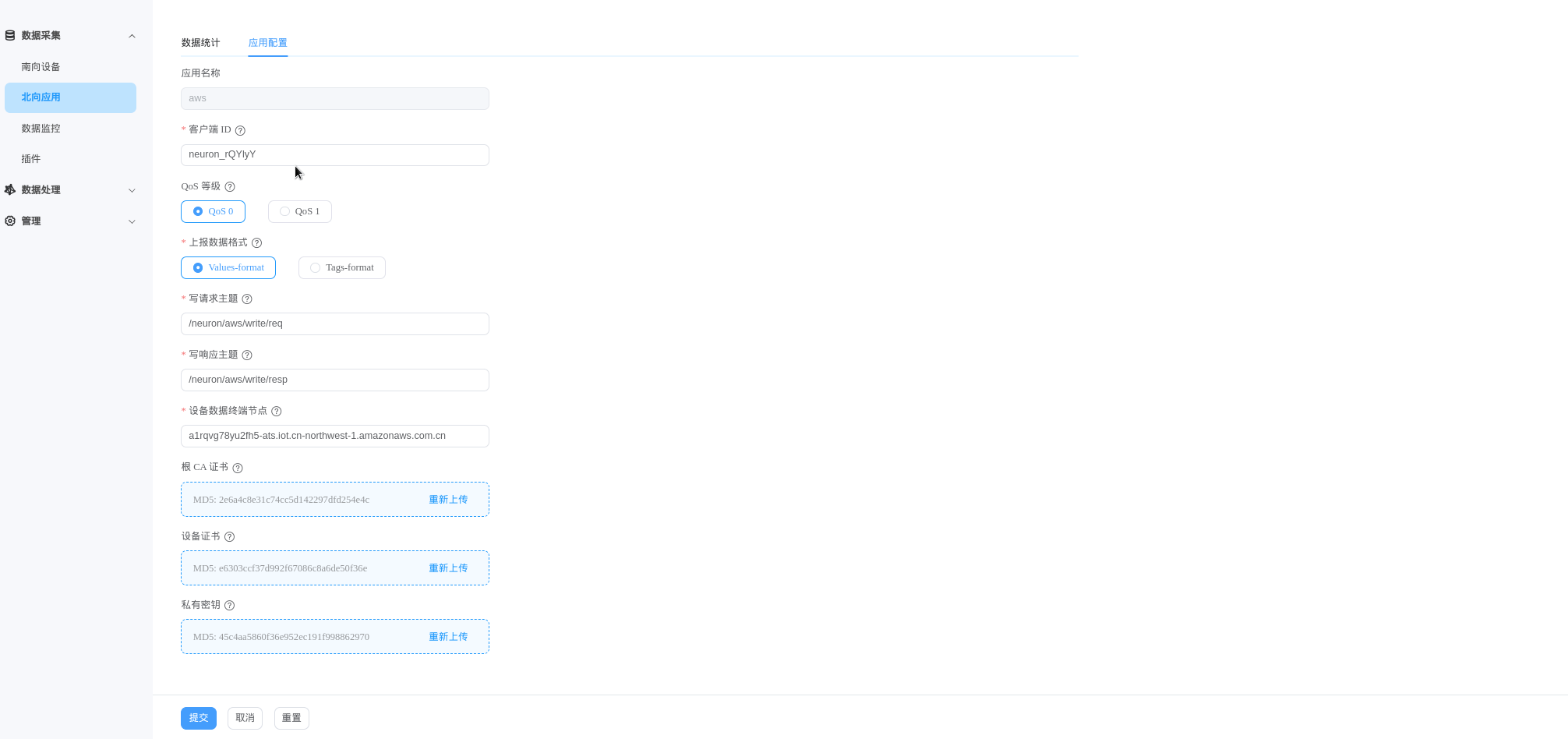

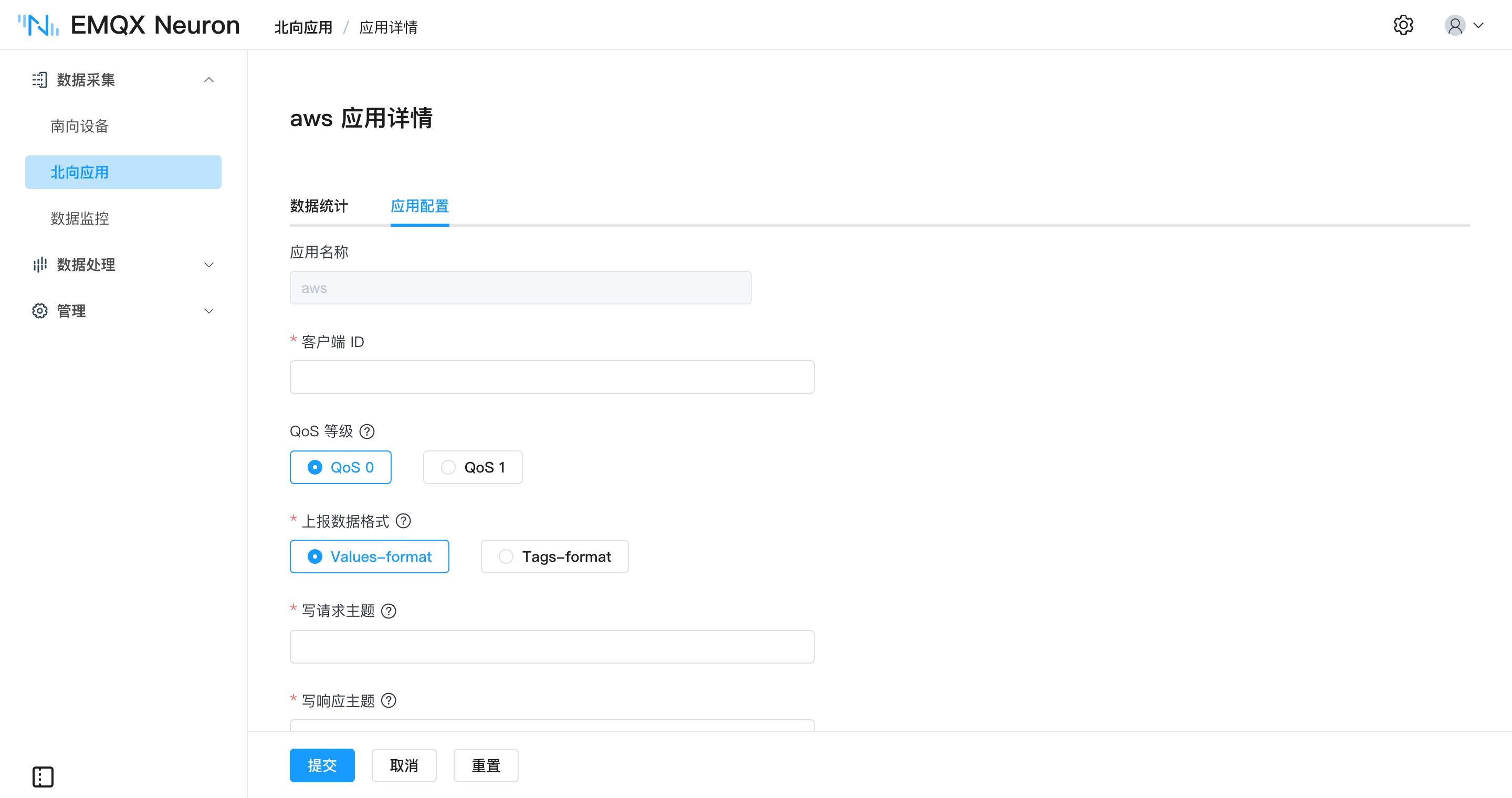

在应用配置标签页,使用上文准备的 AWS 设备数据终端端点和证书对 aws 节点进行配置。
![Neuron dashboard north apps tab](/assets/neuron_app_conf.8AoVy2bM.png)

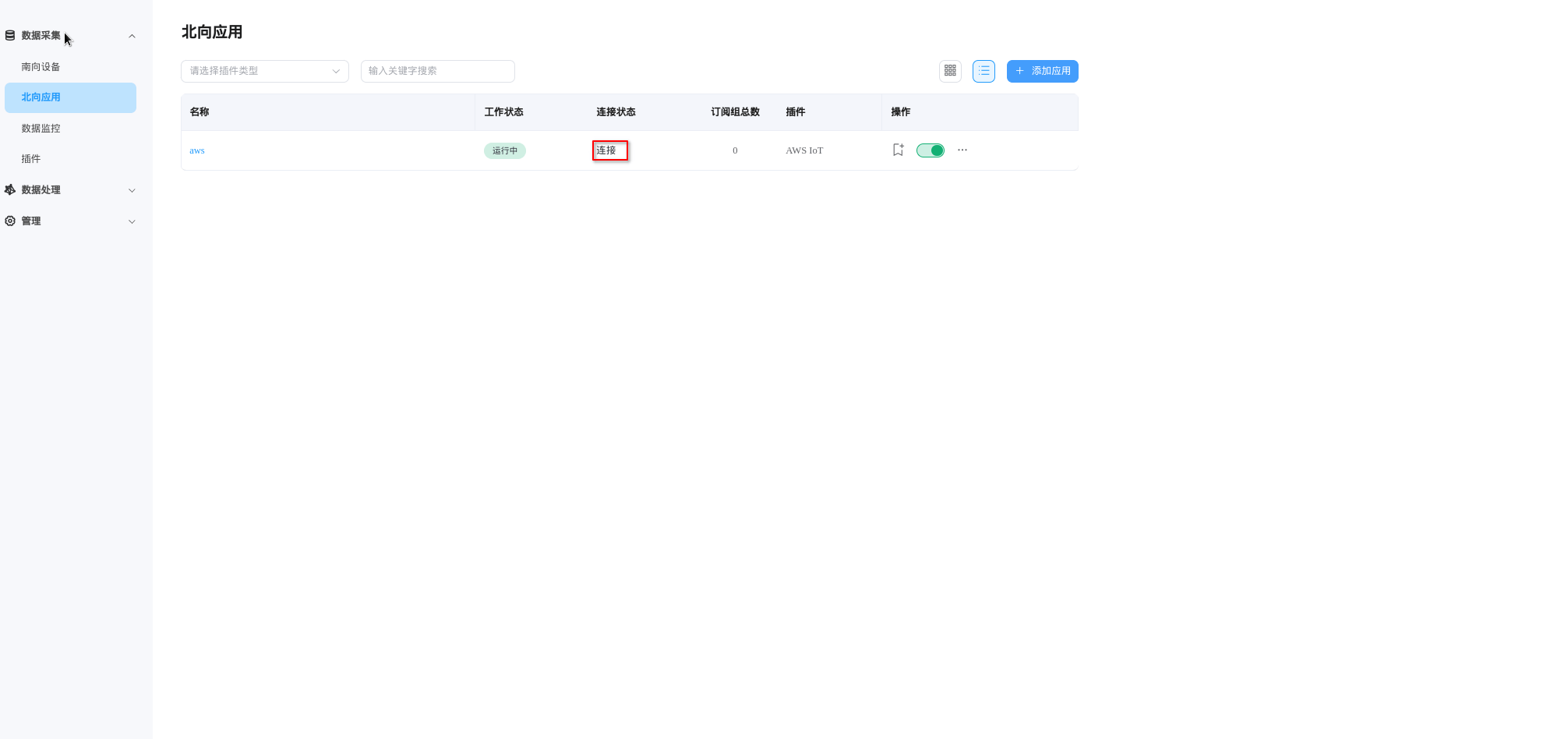

配置完成后,aws 节点将成功连接 AWS IoT Core 。
![aws node connected state in Neuron dashboard](/assets/neuron_app_list.HP7nwtVG.png)
订阅 modbus-tcp 节点

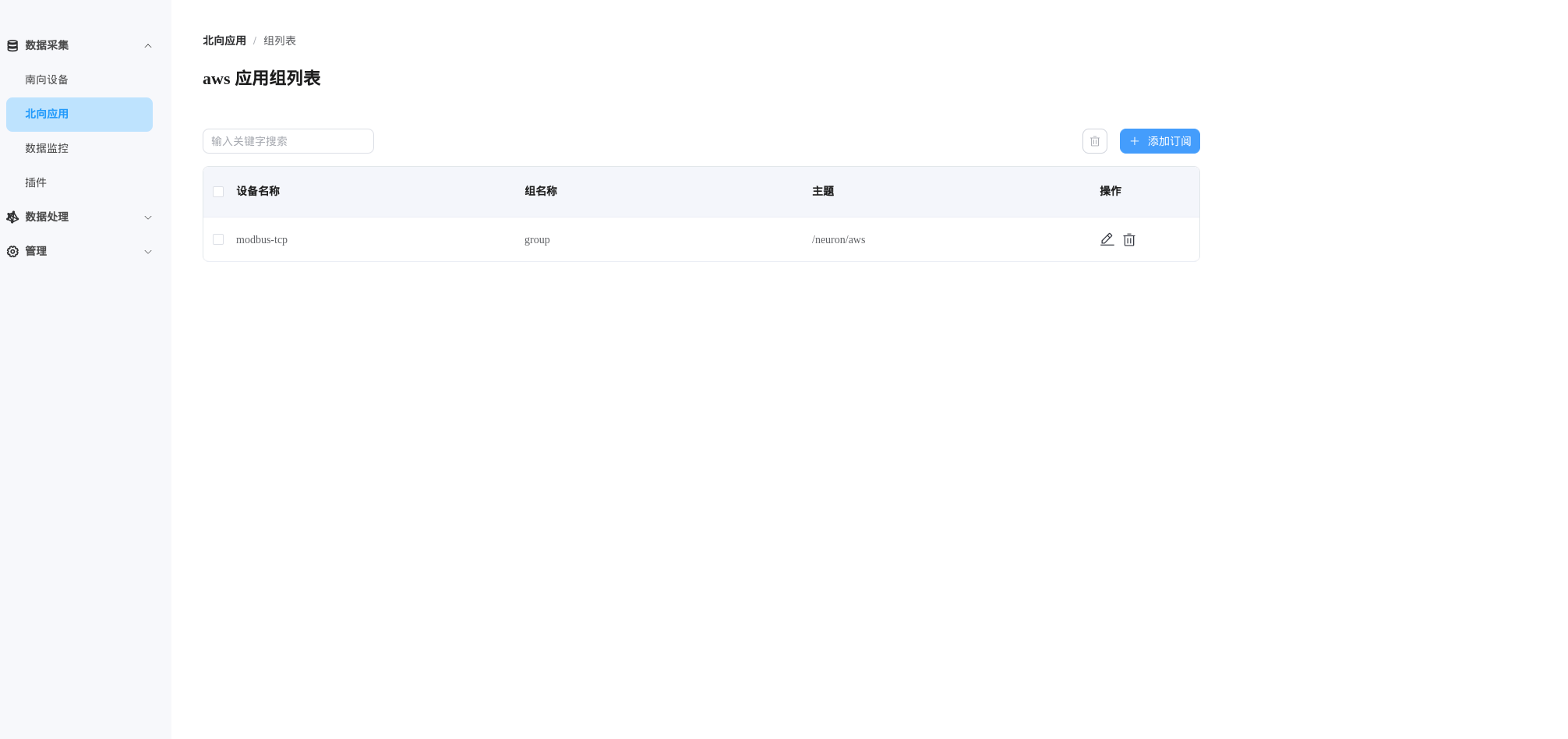

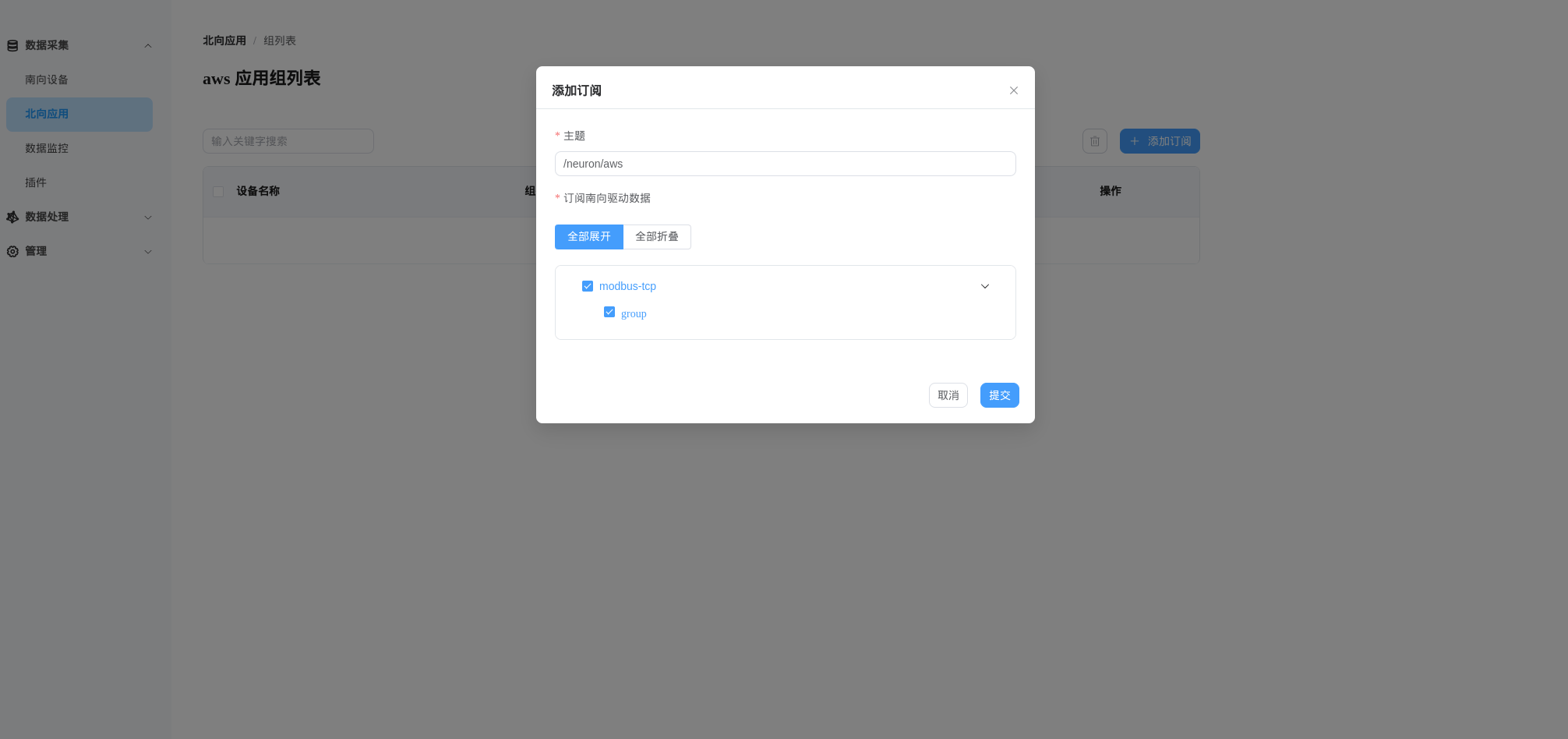

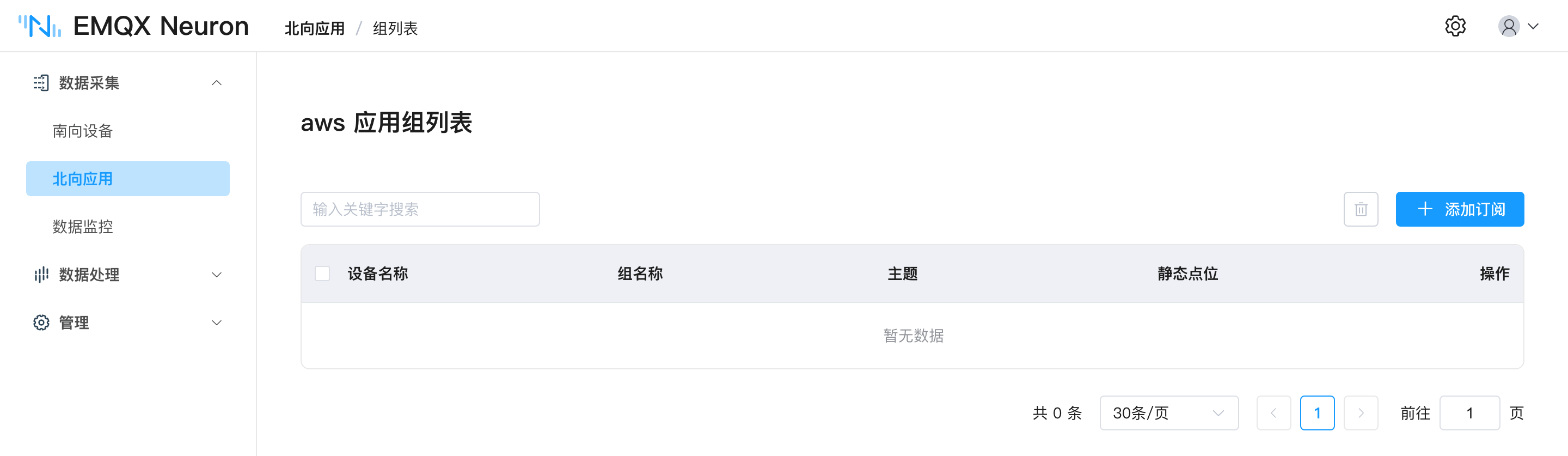

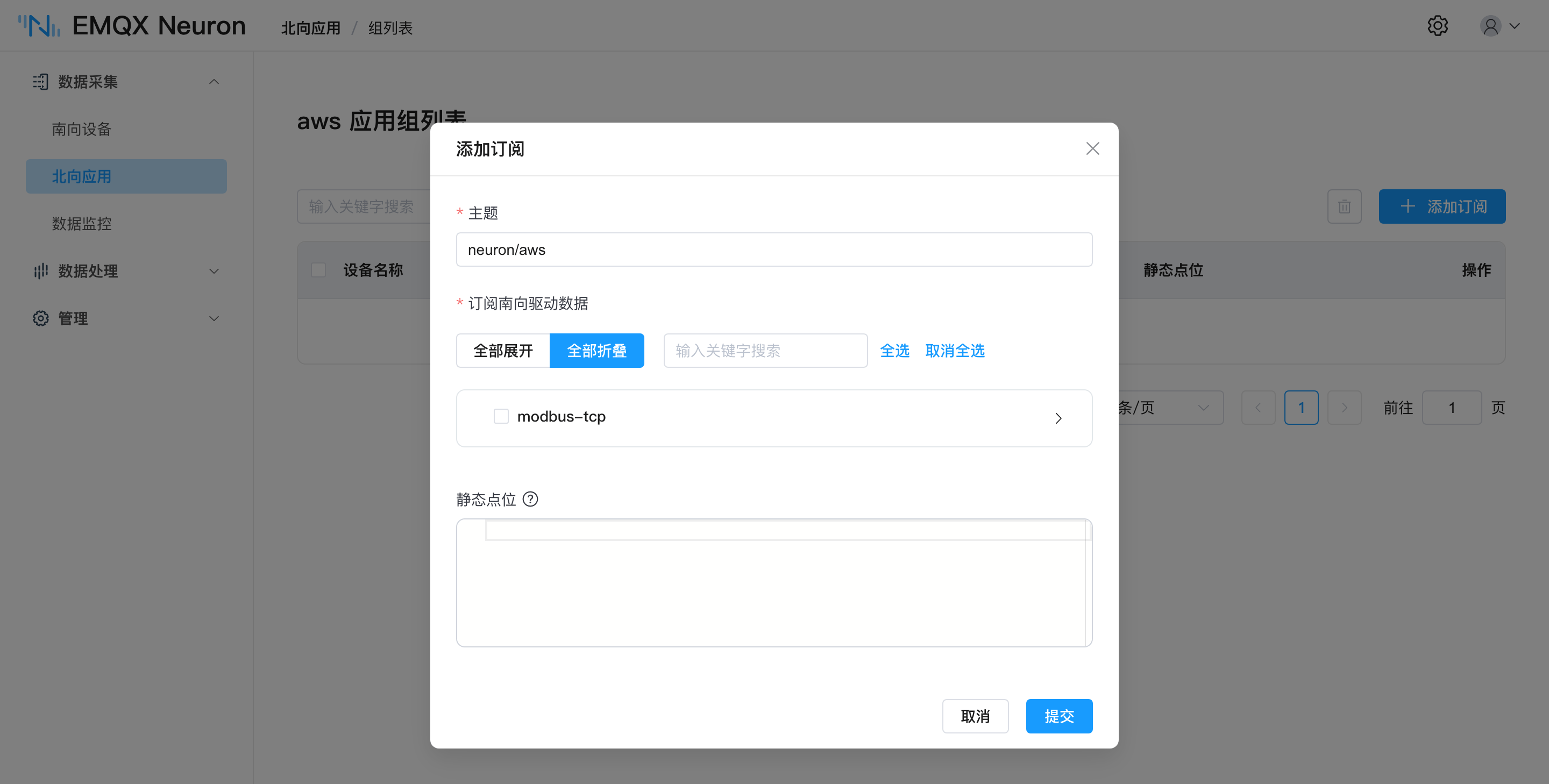

点击 aws 节点,然后点击添加订阅,选择 modbus-tcp 节点和 group 组。将南向设备数据上报的 MQTT 主题设置为 /neuron/aws 。
![aws node subscribe to modbus node](/assets/neuron_aws_sub.DpmRdJ3I.png)
![aws node subscribe list](/assets/neuron_aws_sub_list.F4MntKVQ.png)
监控数据
订阅 modbus-tcp 节点的 group 组后,aws 节点会将数据推送到 AWS IoT Core。点击数据监控,选择 modbus-tcp 节点和 group 组。可以看到 Neuron 报告了 tag0 的值为 0 。
![Neuron dashboard data monitoring tab](/assets/neuron_monitor_1.1kIpcMkW.png)

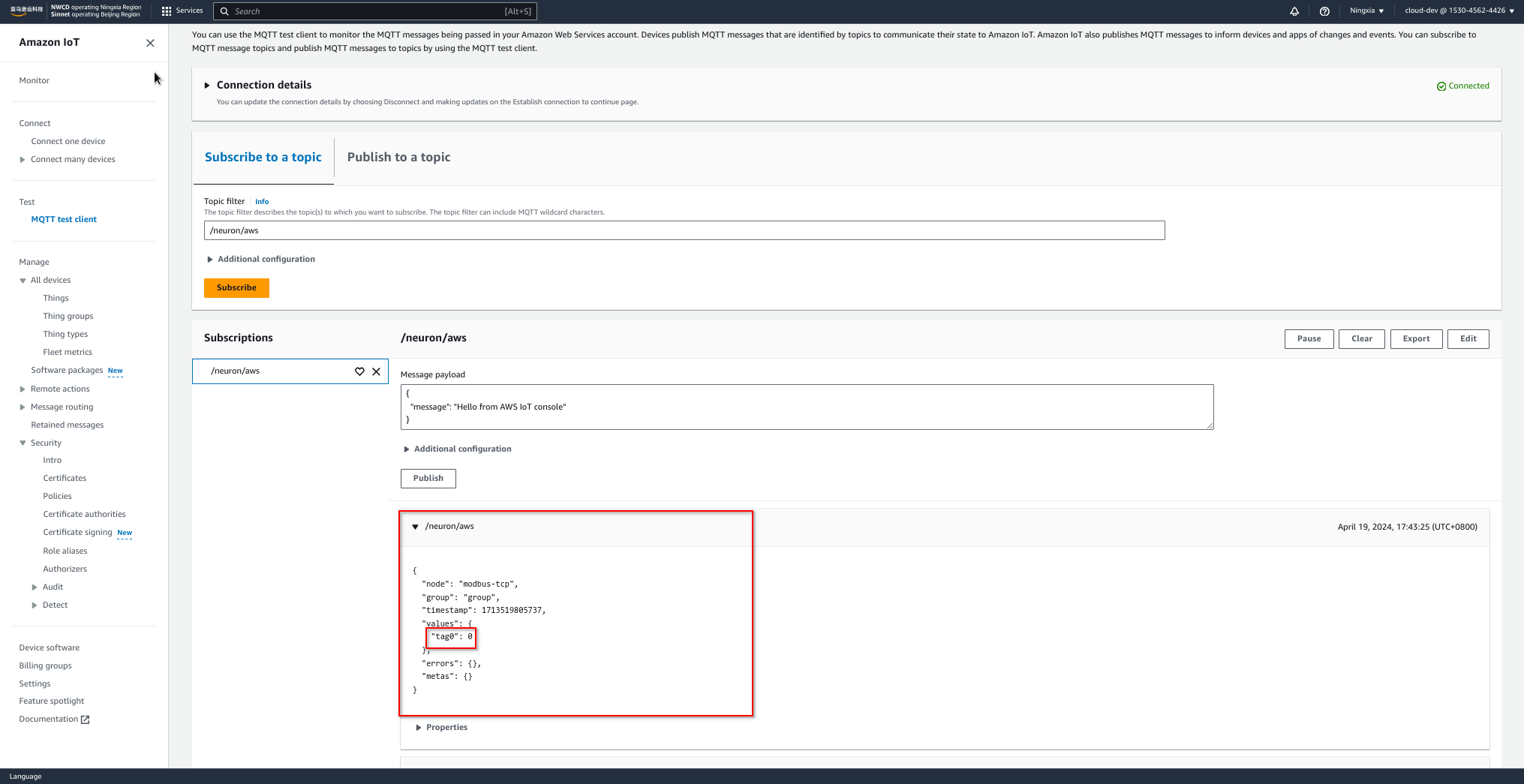

在 AWS IoT console, 使用 MQTT test client 订阅主题 /neuron/aws ,可以确认 AWS IoT Core 正确地受到了上报的数据。
![AWS IoT test client sub1](/assets/aws_neuron_pub_1.8PU1jXO5.png)
写入数据

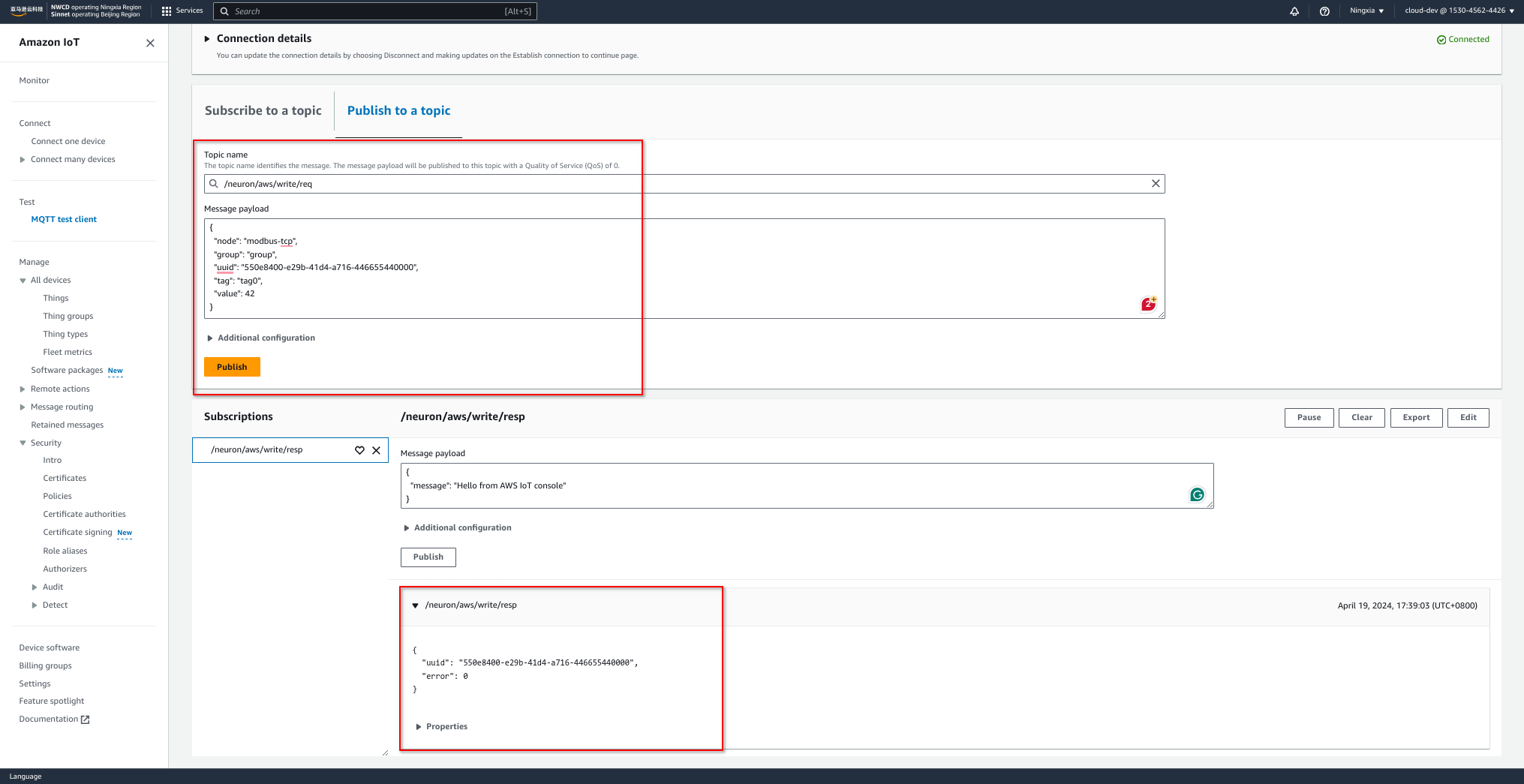

在 AWS IoT console, 使用 MQTT test client 发送写请求到主题 /neuron/aws/write/req ,写入点位 tag0 为 42 。
![AWS IoT test client write](/assets/aws_neuron_write.UT47JJZ7.png)

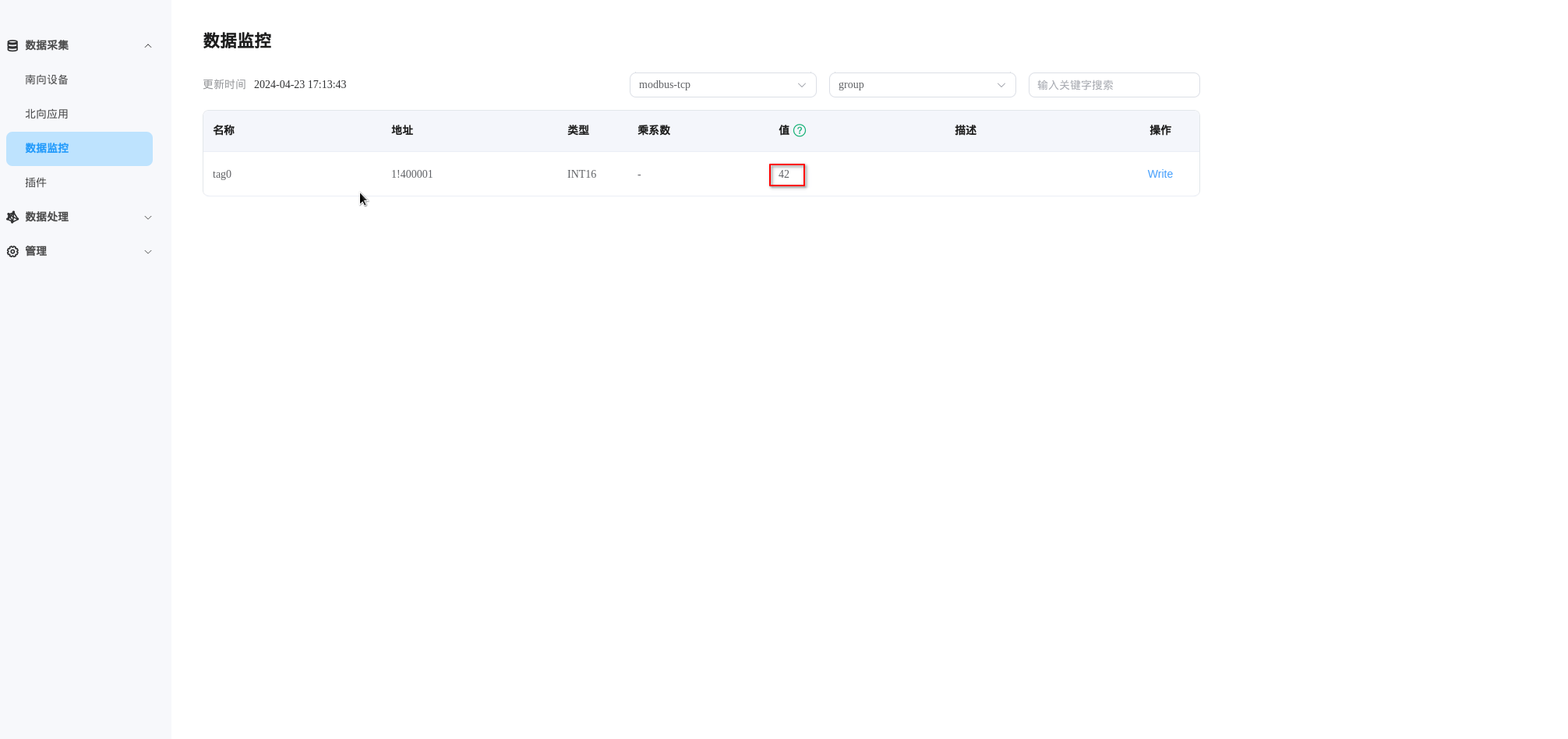

在数据监控标签页,可以看到 Neuron 将点位 tag0 的值更新为写入的值 42 。
![Neuron dashboard data monitoring tab](/assets/neuron_monitor_2.lTu78R5d.png)

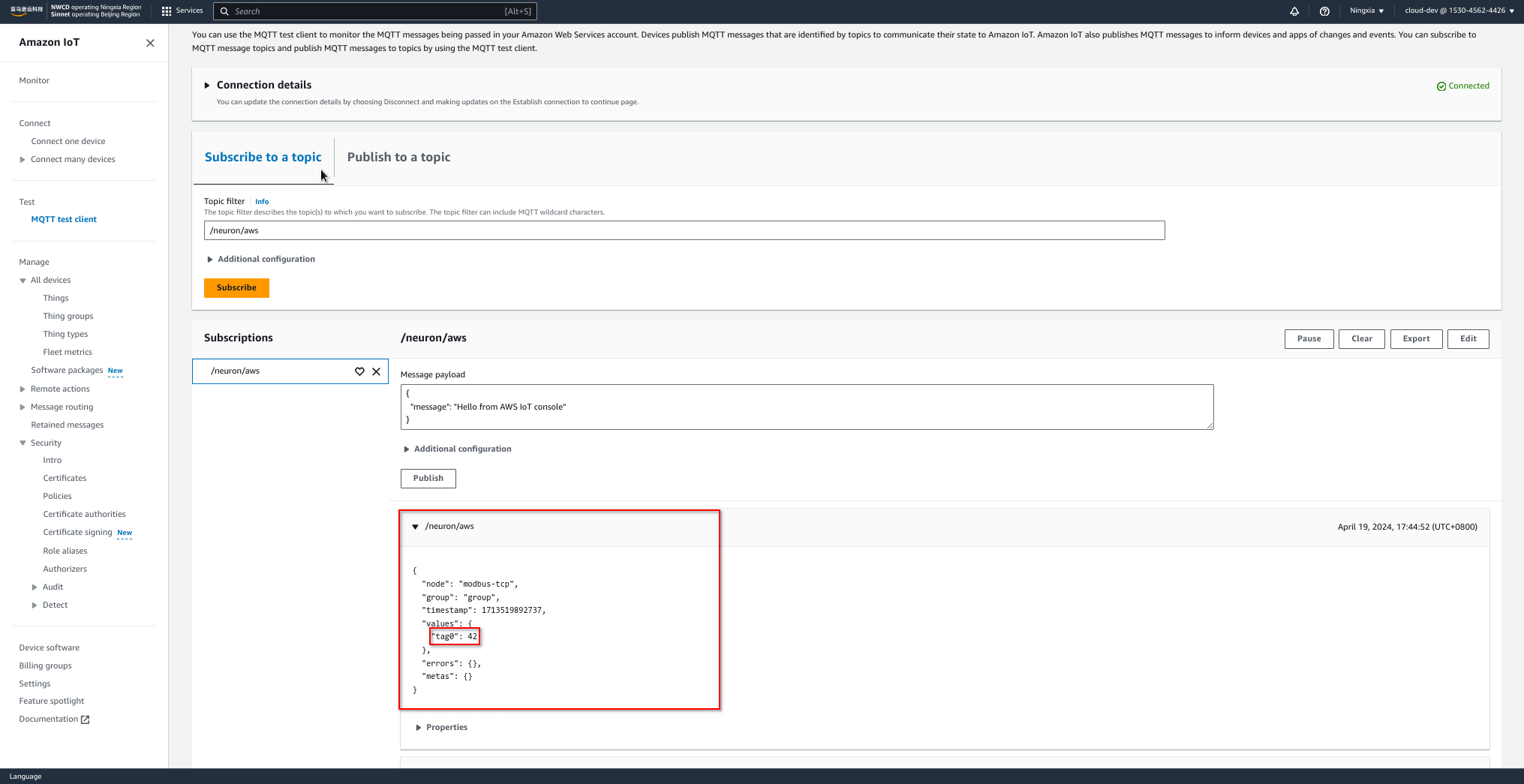

并且 AWS IoT Core 也收到了更新后的点位值 42。
![AWS IoT test client sub2](/assets/aws_neuron_pub_2.XtMhVO3T.png)
