数据监控

南向驱动采集监控仪表盘

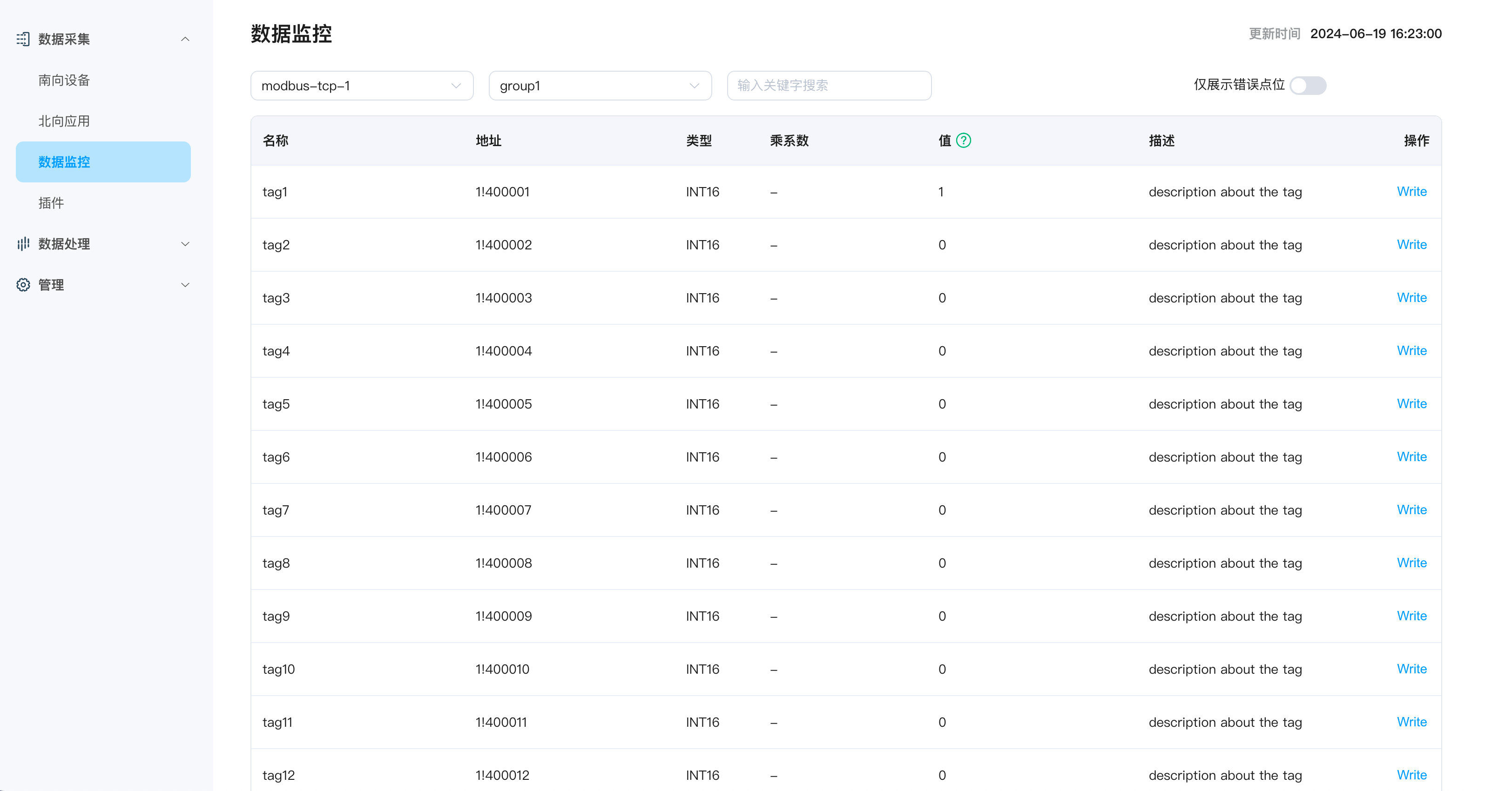

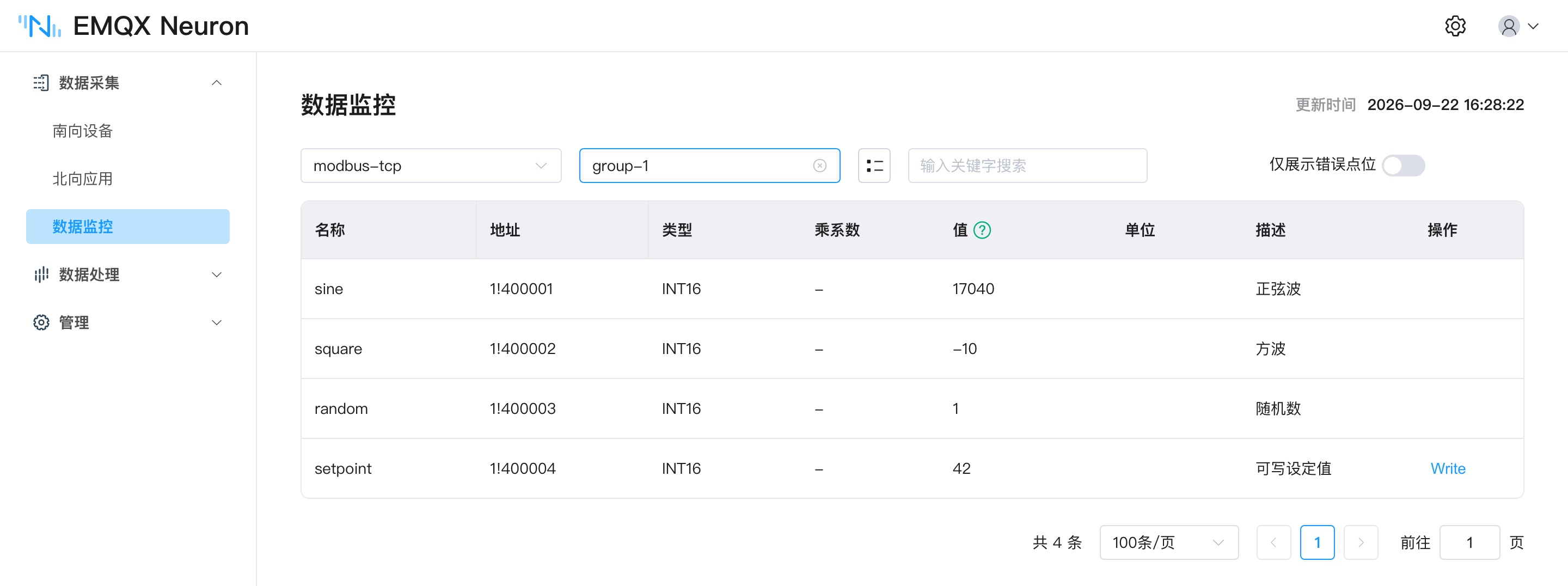

点击 NeuronEX 侧边栏的数据监控,选择南向设备和组名称,查看点位数值。

data-monitoring

  • 南向设备:选择想要查看的南向设备,例如,选择已创建的设备 modbus-tcp;
  • 组名称:选择想要查看的南向设备下的组,例如,选择已创建的组 group1;
  • 仅展示错误点位:数据监控以组为单位显示数值,页面将会展示读取到的组内每个标签的值。点击仅展示错误点位按钮可只显示错误点位,在点位数据特别多的情况,可快速查看是否有点位采集异常。

反控设备

NeuronEX 提供通过南向驱动向设备下发指令控制的能力。通过以下各种途径可以向设备发出指令:

  • NeuronEX 的数据处理模块
  • 其他第三方应用程序
  • 工业互联网平台
  • 云平台应用

向设备发送命令有三种方式:

  • 用户可以在仪表板监控屏幕上发出命令。
  • 通过 RESTful APIs 传递命令。
  • 通过 NeuronEX 的 MQTT 数据下行通道。任何外部系统,如基于云的平台,都可以将指令数据发布到指定的 MQTT 主题,NeuronEX 接收到指令数据并发送到设备。

Dashboard 数据写入

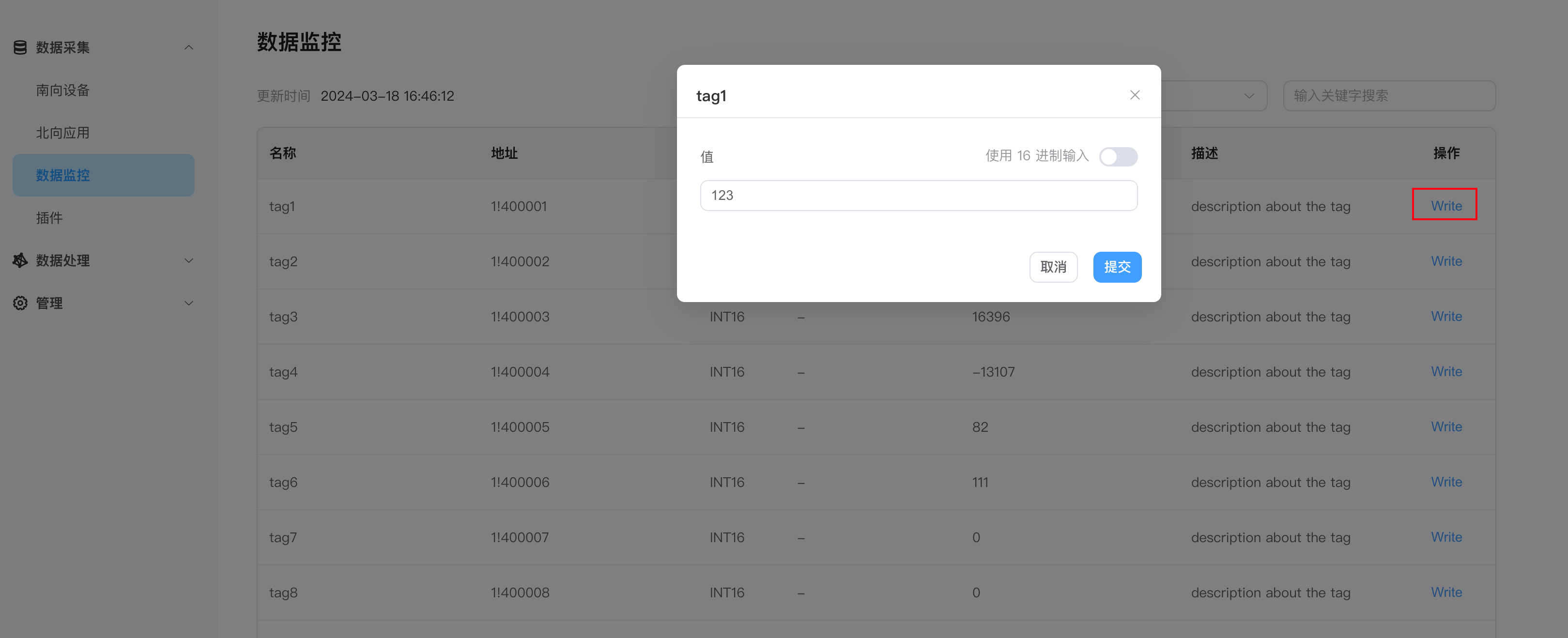

当点位为写属性时,数据监控界面的 Tag 会有一个写操作,点击 Write 可以实现反控设备,例如,修改具有写属性的 1!40001 点位地址的值,如下图所示。

write

  • 单击要改值的标签末尾的 Write 按键;
  • 选择是否以十六进制方式输入,不选择;
  • 输入标签新值,例如,123;
  • 单击提交按键提交新的值。

TIP

设备中该点位也必须具有可写属性,否则无法写成功。

查看设备点位值是否修改成功

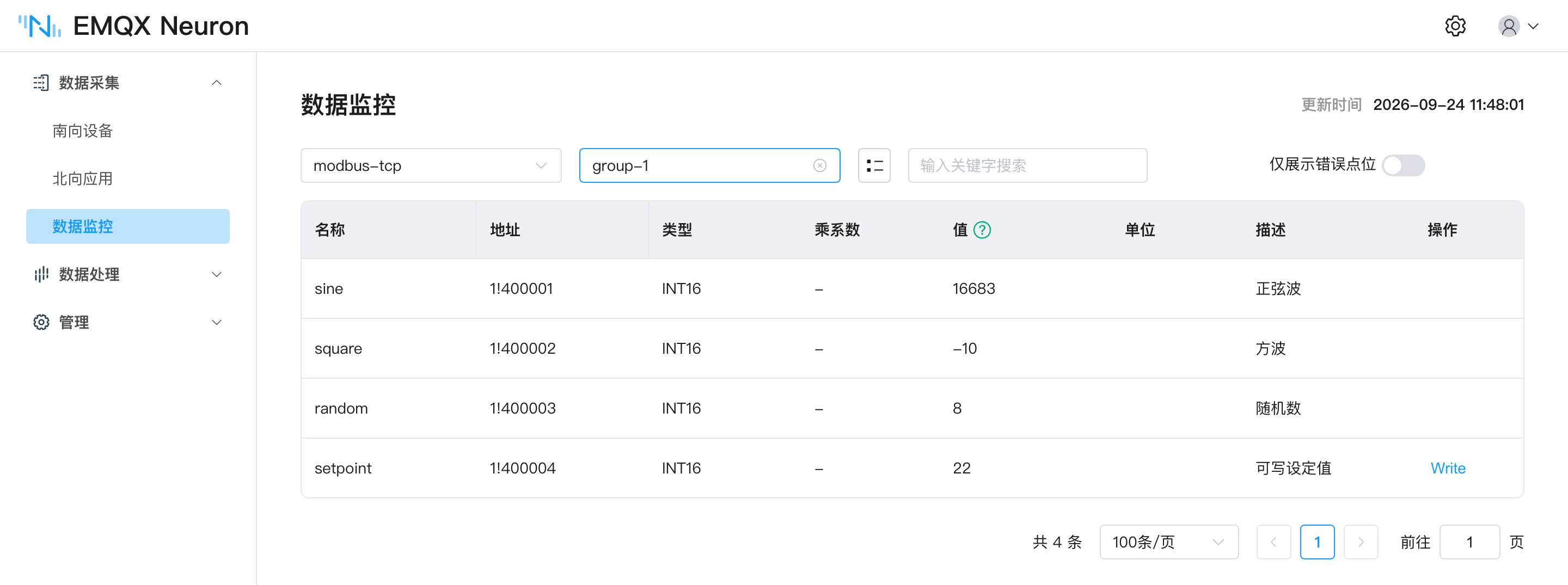

打开 Modbus 模拟器,查看点位值是否变化,如下图所示。

Monitor
