Industrial Gateway OPC Server 连接示例

Industrial Gateway OPC Server 是 Matrikon 提供的 OPC 服务器，可用于通过 OPC 协议来收集和分发工业设备的数据。

本节将演示如何通过 EMQX Neuron OPC UA 驱动连接 Industrial Gateway OPC Server。

连接 OPC UA Server（匿名登录）

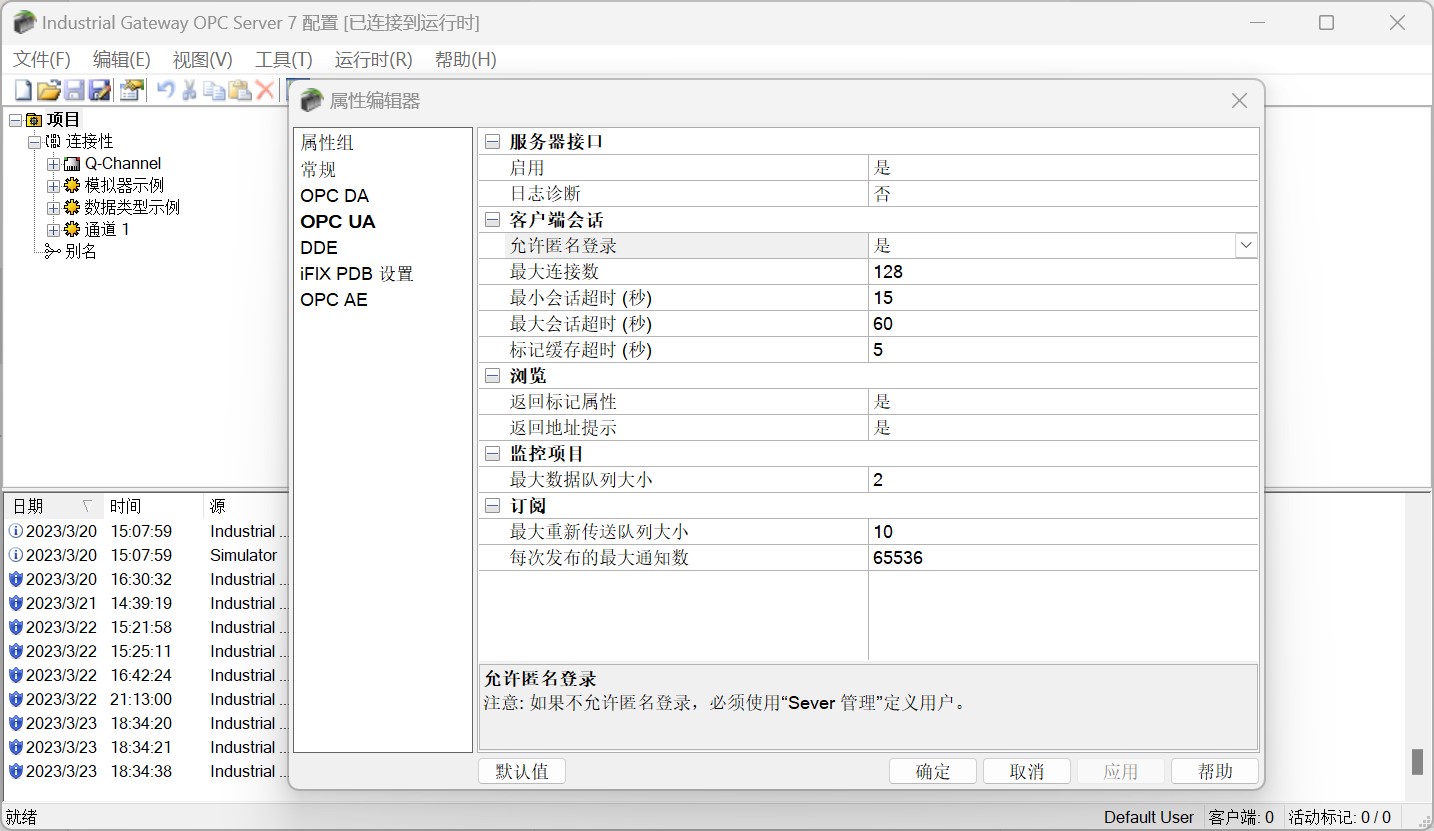

1. 双击系统托盘中的 Industrial Gateway OPC Server 图标，在主界面中打开 项目 -> 属性编辑器 -> OPC UA 将 允许匿名登录设置为 是。

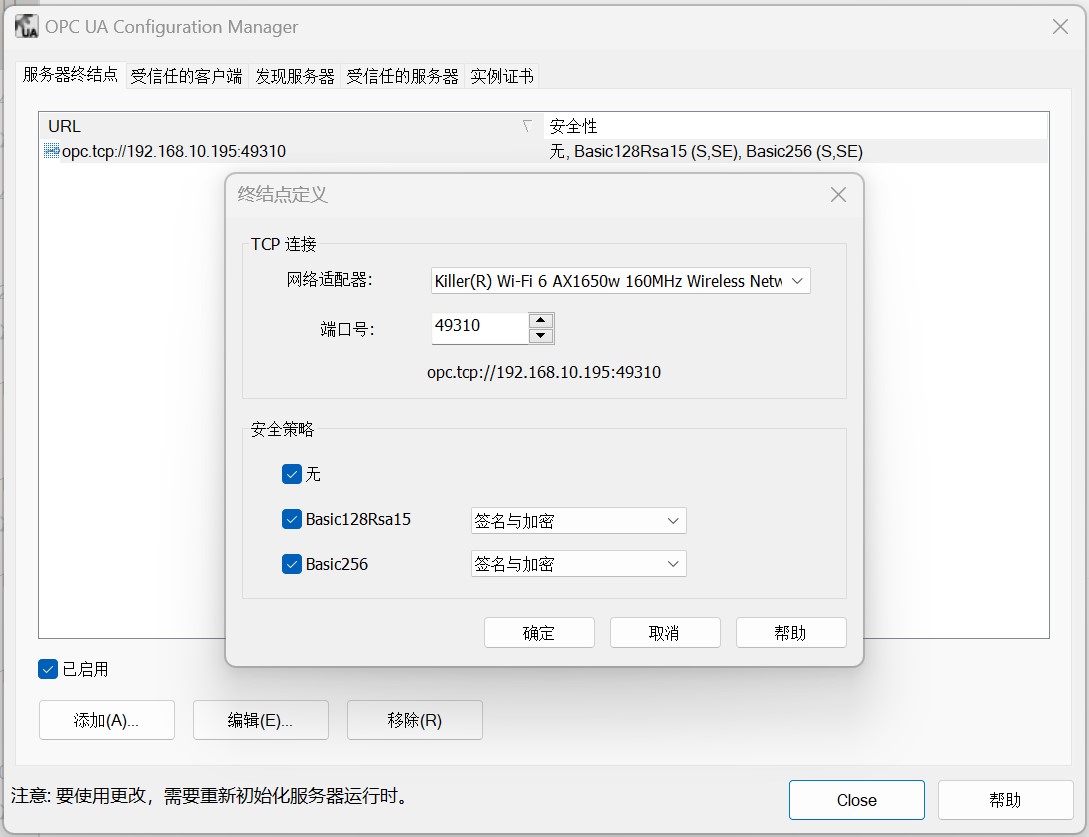

2. 右键点击系统托盘中的 Industrial Gateway OPC Server 图标，在菜单中选择 OPC UA 配置 -> 服务器端点，双击端点条目，勾选所有安全策略。
3. 右键点击系统托盘中的 Industrial Gateway OPC Server 图标，在菜单中选择 重新初始化。

配置 EMQX Neuron

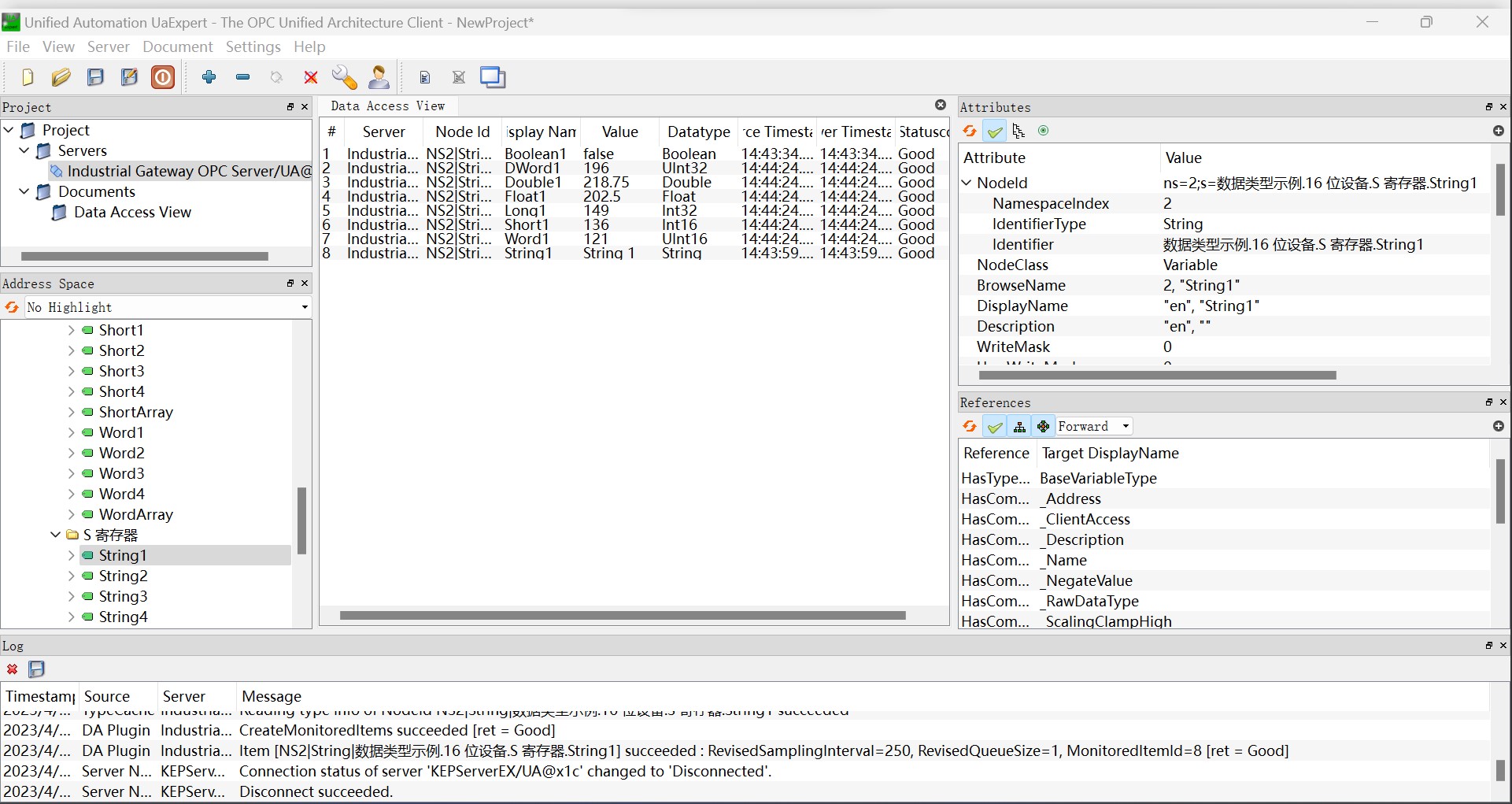

1. 通过 UaExpert 软件查看 Industrial Gateway OPC Server 测点信息，参考 UaExpert。
2. EMQX Neuron 新增南向 OPC UA 设备，打开 设备配置，填写目标 Server 的 端点 URL，无需填写用户名/密码，无需添加证书/密钥，启动设备连接。
3. 根据测点信息添加 Groups 和 Tags。

连接 OPC UA Server（证书/密钥 + 匿名登录）

1. 按照上文设置匿名登录；

2. 参考连接策略生成或转换证书/密钥；

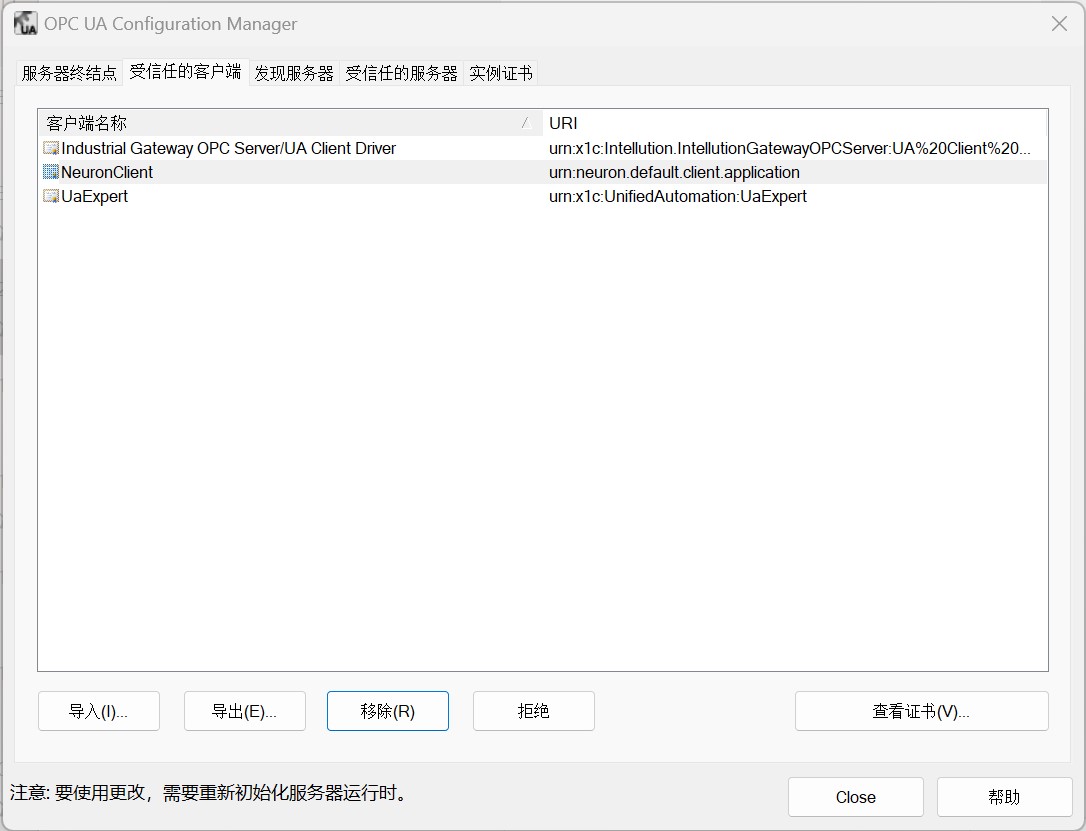

3. 右键点击系统托盘中的 Industrial Gateway OPC Server 图标，在菜单中选择 OPC UA 配置 -> 受信任的客户端，将 DER 格式的客户端证书导入列表。

4. 右键点击系统托盘中的 Industrial Gateway OPC Server 图标，在菜单中选择 重新初始化。

配置 EMQX Neuron

1. 通过 UaExpert 软件查看 Industrial Gateway OPC Server 测点信息， 参考 UaExpert。

2. EMQX Neuron 新增南向 OPC UA 设备，打开 设备配置，填写目标 Server 的端点 URL，无需填写用户名/密码，添加证书/密钥。

3. 可以修改更新模式为 Subscribe 或 Read&Subscribe，以 OPC UA 订阅方式获取数据。

4. 启动设备连接。

5. 根据测点信息添加 Groups 和 Tags。

测试点位

名称	地址	属性	类型
Boolean1	2!数据类型示例.16 位设备.R 寄存器.Boolean1	Read Write	BOOL
DWord1	2!数据类型示例.16 位设备.R 寄存器.DWord1	Read Write	UINT32
Double1	2!数据类型示例.16 位设备.R 寄存器.Double1	Read Write	DOUBLE
Float1	2!数据类型示例.16 位设备.R 寄存器.Float1	Read Write	FLOAT
LLong1	2!数据类型示例.16 位设备.R 寄存器.LLong1	Read Write	INT64
Long1	2!数据类型示例.16 位设备.R 寄存器.Long1	Read Write	INT32
QWord1	2!数据类型示例.16 位设备.R 寄存器.QWord1	Read Write	UINT64
Short1	2!数据类型示例.16 位设备.R 寄存器.Short1	Read Write	INT16
Word1	2!数据类型示例.16 位设备.R 寄存器.Word1	Read Write	UINT16
String1	2!数据类型示例.16 位设备.S 寄存器.String1	Read Write	STRING
