连接南向设备
数据点位是描述设备内数据的存储位置、操作属性和元数据的描述符,有助于用户访问和操作数据。数据点位定义了设备中的数据存储位置和数据操作属性,还包含有关数据的一些元数据信息,如缩放、精确度和读/写属性等。
点位将被分配到组中,每个组都有独立的轮询频率以从设备中读取数据。要建立设备与 NeuronEX 之间的通信,首先为南向驱动程序添加组和点位。创建好组和点位,即可从数据监控中获取点位的实时值。
在设备卡片中创建组
创建点位组,同一个组的数据以相同的频率进行采集以及上报。
点击新增的设备节点,进入组列表管理界面,点击 创建
来创建组。
- 名称:填入组的名称,比如 group-1。
- 时间间隔:这组点位的采集和上报频率,以毫秒为单位,100 表示每 100ms 采集一次,整组点位的值上报一次。
在组中添加采集数据点
添加需要采集的设备点位,包括点位地址,点位属性,数据类型等。
点击组中的 Tag 列表
图标,进入 Tag 列表管理界面。
点击 创建

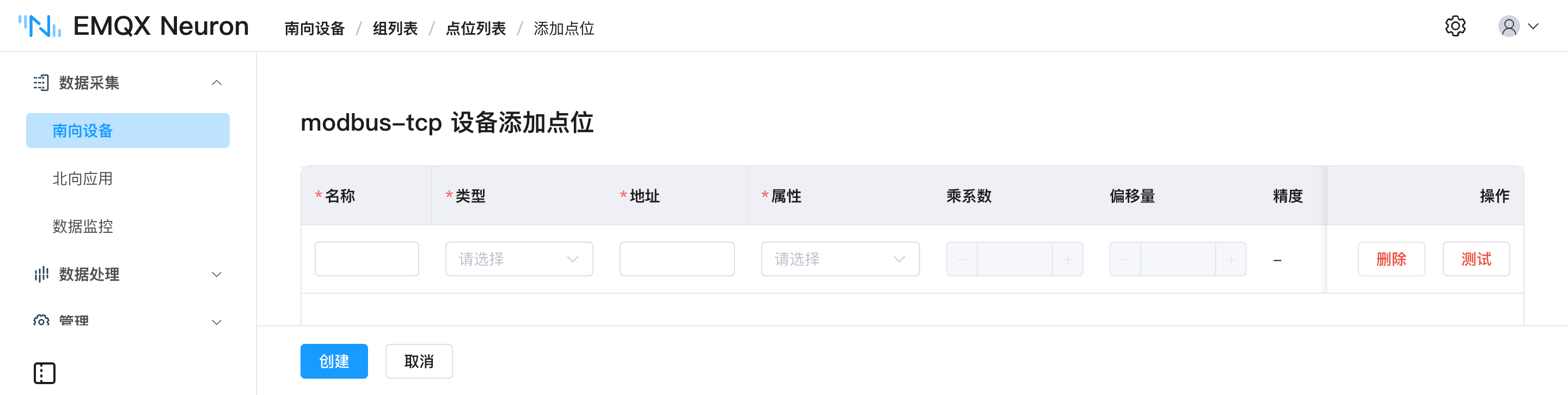

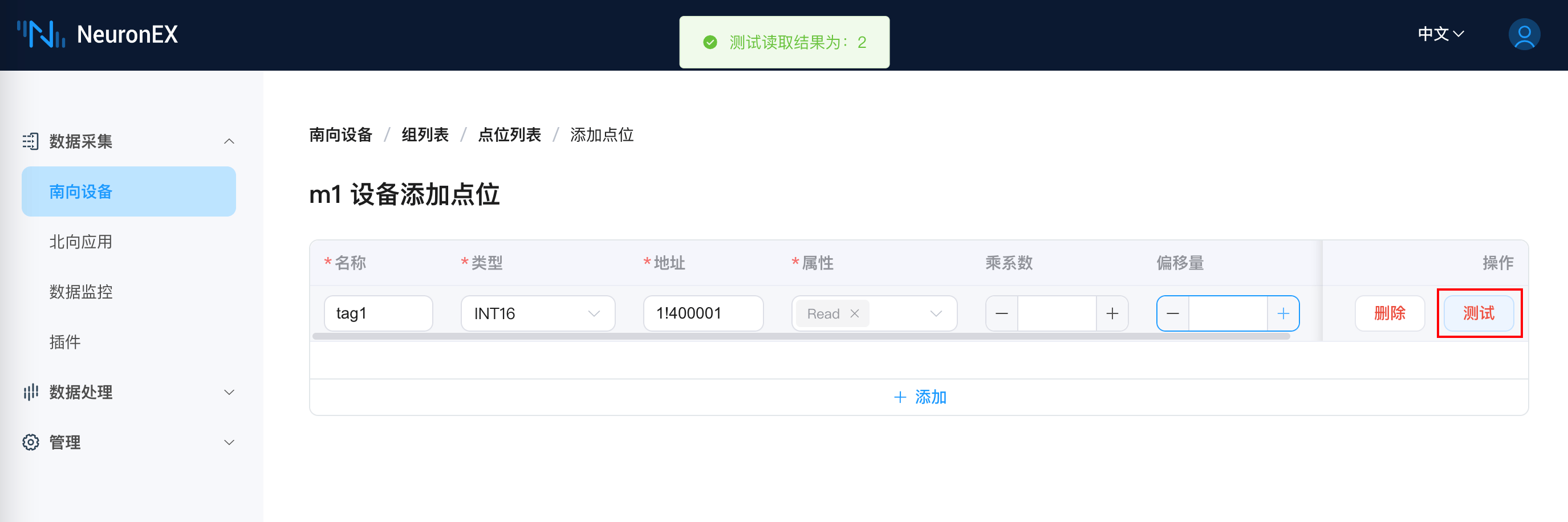

按键,进入添加标签页面,如下图所示。

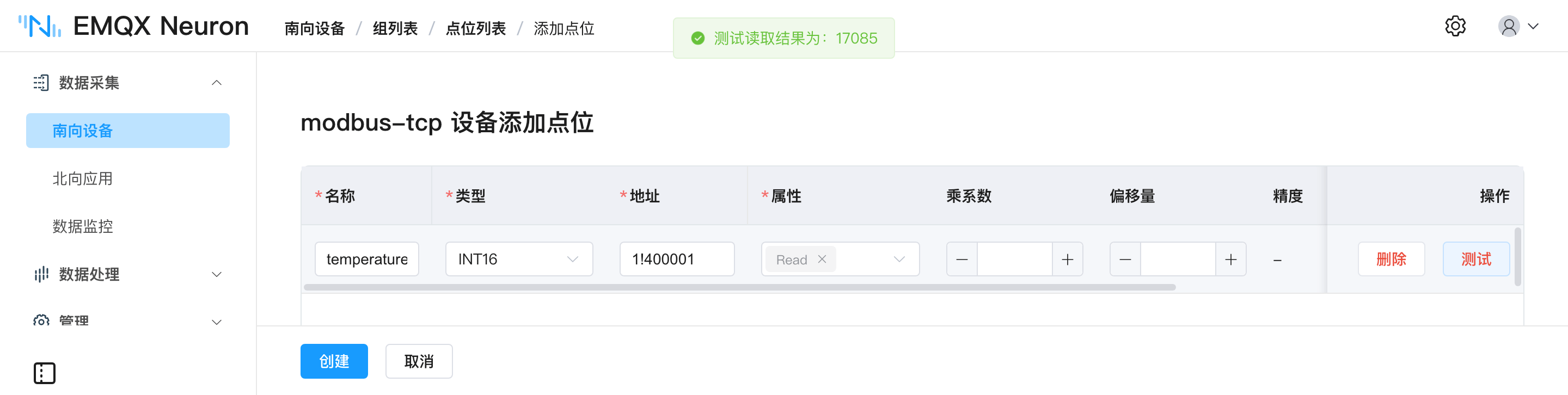

- 名称:填写 Tag 名称,例如,tag1;
- 属性:下拉选择 Tag 属性,例如,read,write,subscribe,支持配置多个点位类型。关于不同类型点位的介绍,见点位属性;
- 类型:下拉选择数据类型,例如,int16,uint16,int32,uint32,float,bit;
- 地址:填写点位地址,不同的驱动协议有的不同的地址定义规范,具体请参考创建南向驱动。以Modbus协议为例,1!40001。1 代表 Modbus 模拟器中设置的点位站点号,40001 代表点位寄存器地址。
- 乘系数:默认不填;当点位属性为 read 时,支持设置乘系数,此时
设备原始值 * 乘系数 = 上报值
。 - 精度:点位类型选择
float
或double
时配置精度,精度范围为 0 ~17 - 描述:默认不填。
点位属性
点位共包括读(read),写(write)和订阅(subscribe)三种类型。
读(read)和写(write)类型点位分别用于读取数据和写入数据。
订阅(subscribe)点位则仅会在数据变化时上报数据,无变化时不上报数据。例如,默认数据为 0,当该数据改为 2 时,则将发送一条消息。如在 MQTTX 中订阅主题并查看,则将如下图所示。
点位创建完成后,设备卡片的工作状态处于 运行中,连接状态应处于 已连接。若此时连接状态仍然处于 未连接 的状态,请检查 NeuronEX 软件与设备之间的网络连通性,如果NeuronEX与设备之间是以太网通讯方式,执行以下指令,以确认 NeuronEX 运行环境能否访问到到对应的 IP 及端口:
bash
$ telnet <设备端的 IP> Port
请您确认在设备配置时 IP 与 Port 正确设置,防火墙关闭。
