快速开始 ​

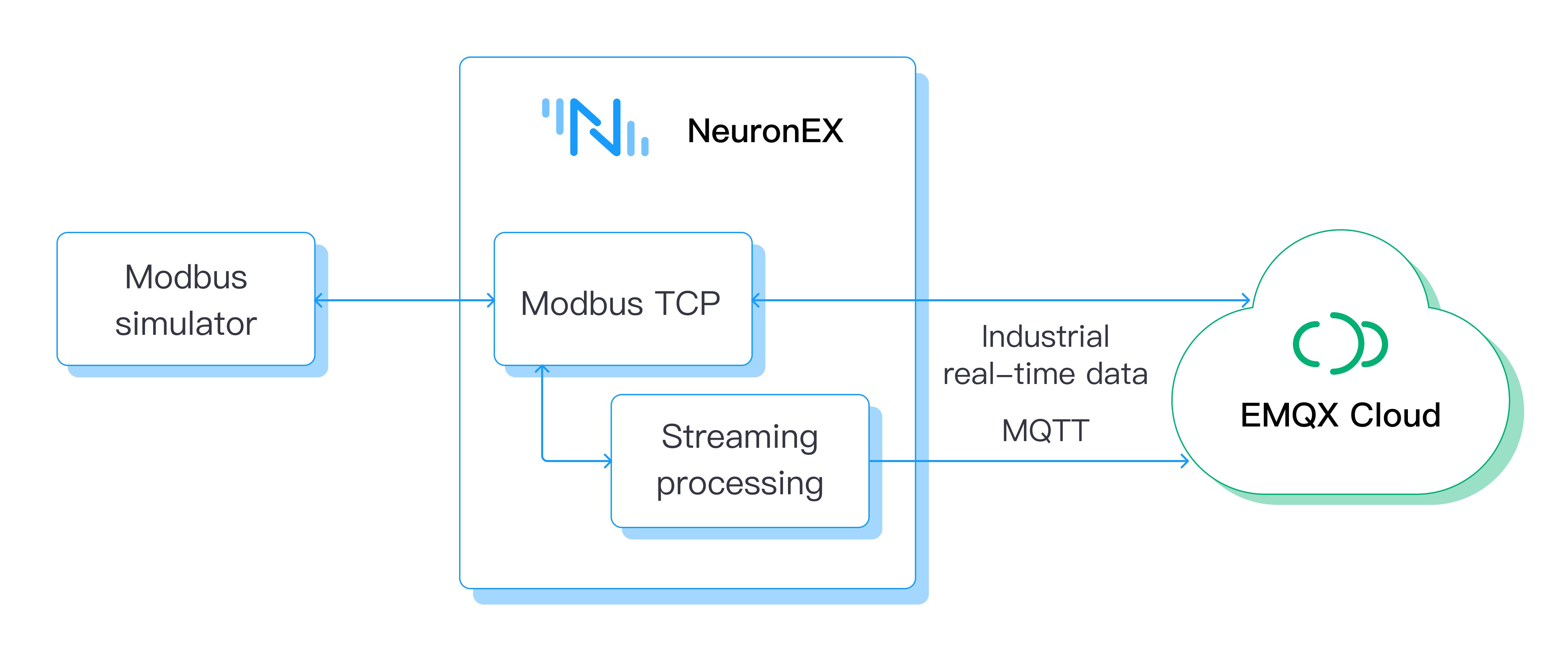

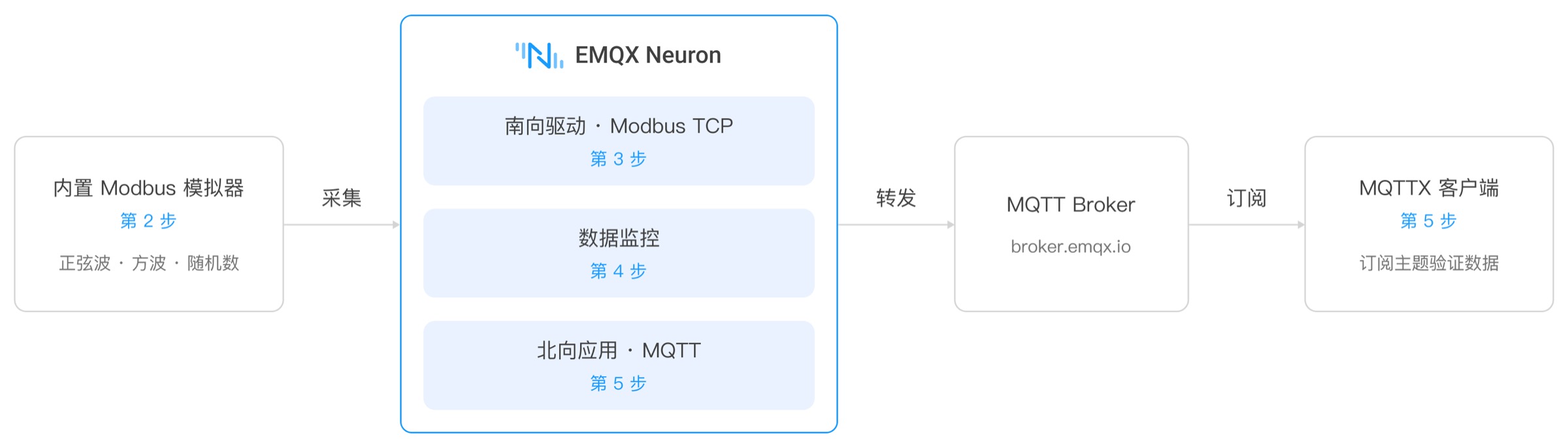

本教程从下载安装开始，以 Modbus TCP 驱动协议为例，快速开始使用 NeuronEX 采集模拟设备数据，并将数据直接上传到 EMQX MQTT 公有云服务，以及数据处理功能的简单使用。

start

安装 NeuronEX ​

NeuronEX 提供多种安装方式，用户可在 安装 中查看详细的安装方式。本实例采用容器化部署的方式，以便于最快开始体验 NeuronEX。

获取 Docker 镜像

$ docker pull emqx/neuronex:latest

启动 Docker 容器

$ docker run -d --name neuronex -p 8085:8085 --log-opt max-size=100m emqx/neuronex:latest

安装 Modbus 模拟器 ​

安装 PeakHMI Slave Simulators 软件，安装包可在 PeakHMI 官网 中下载。

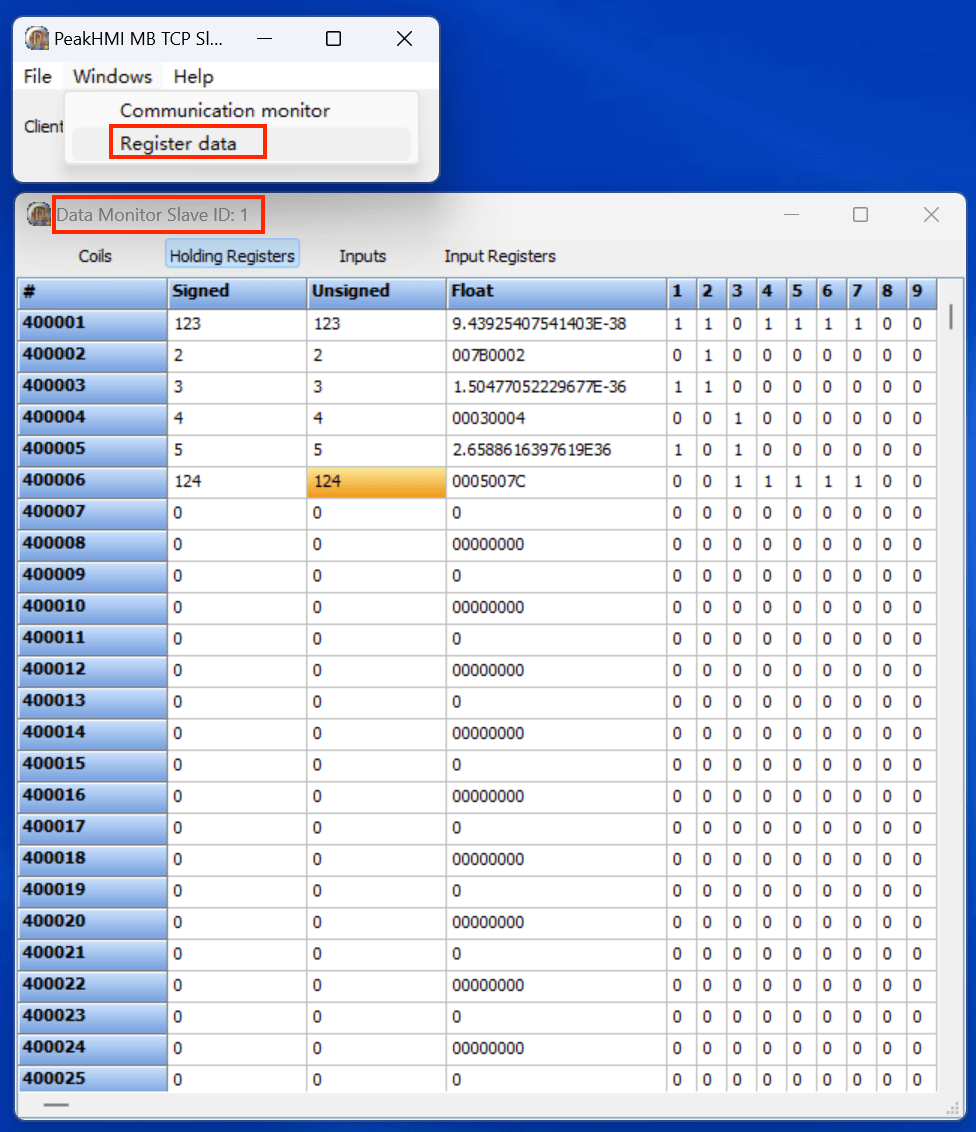

安装后，运行 Modbus TCP slave EX。设置模拟器点位数值及站点号，如下图所示。

modbus-simulator

TIP

须保证 NeuronEX 与模拟器运行在同一局域网内。

Windows 中尽量关闭防火墙，否则可能会导致 NeuronEX 连接不上模拟器。

登录 NeuronEX ​

打开 Web 浏览器，输入运行 NeuronEX 的网关地址和端口号，即可进入到登录界面，默认端口号为 8085。例如，http://127.0.0.1:8085

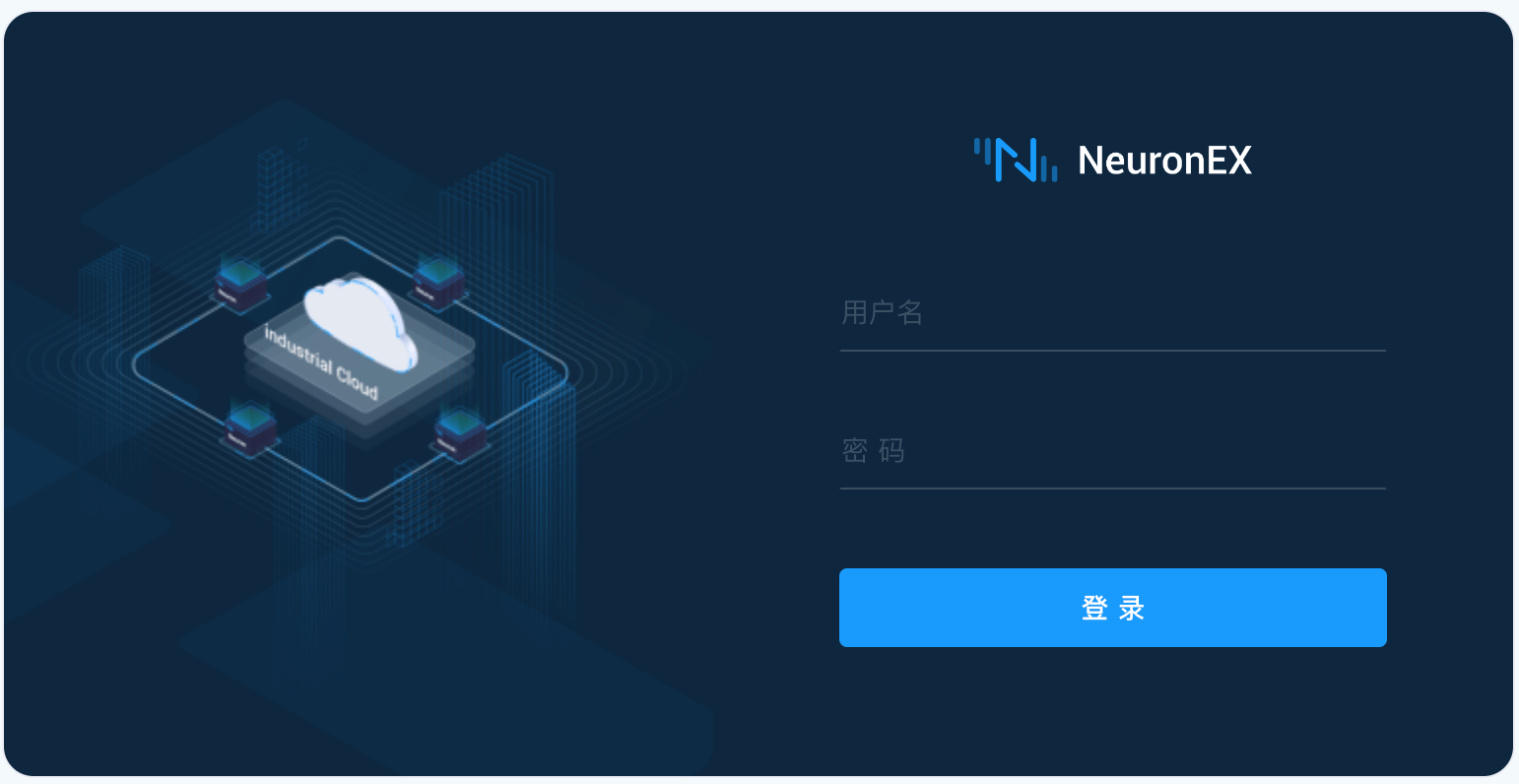

使用初始用户名与密码登录进入管理控制台页面（初始用户名：admin，初始密码：0000），登录界面如下图所示。

login

南向设备配置 ​

创建南向设备 ​

南向设备节点用于 NeuronEX 与设备建立连接，以及设备数据采集点位的创建及配置。在本例中使用NeuronEX 的 Modbus TCP插件，获取 Modbus 模拟器中的数据。

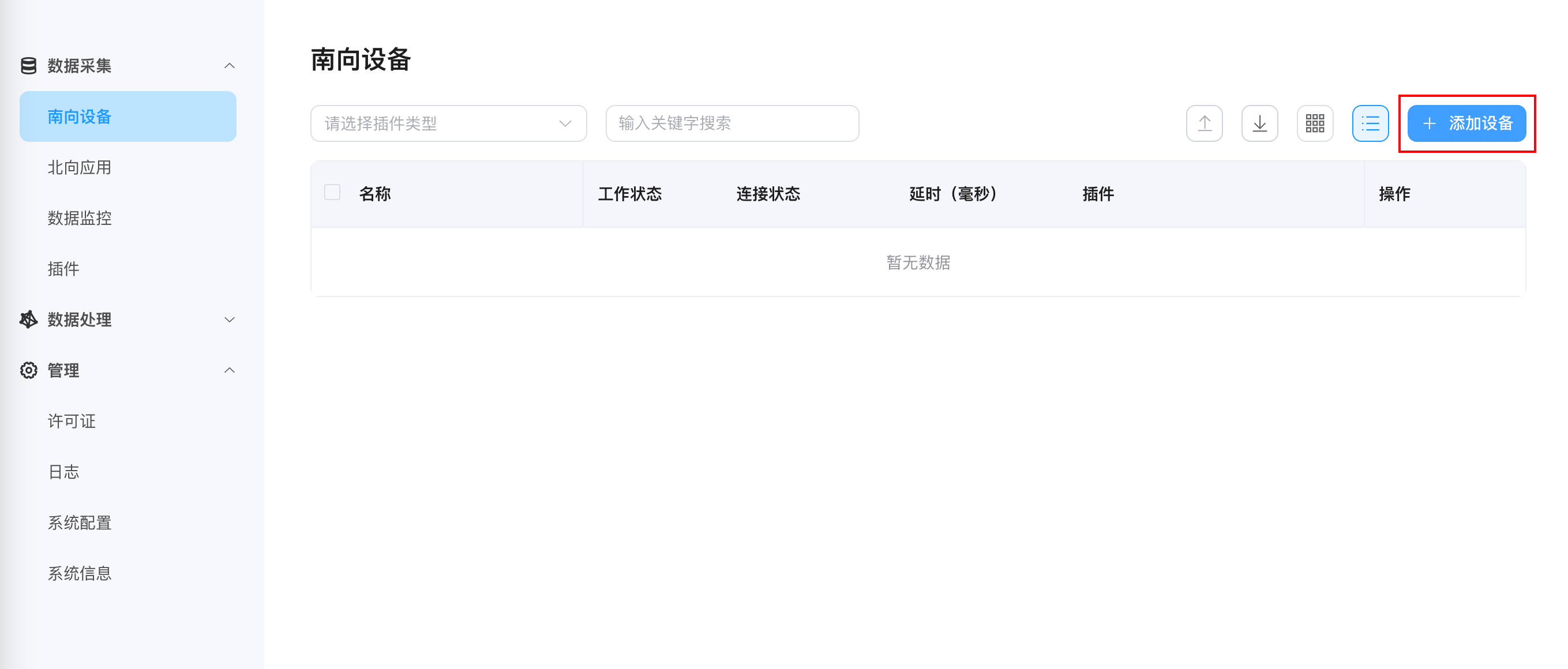

在 数据采集 菜单中选择 南向设备 进入南向设备管理界面，单击 添加设备 新增设备，如下图所示。

south-add

配置南向设备 ​

配置 NeuronEX 与设备建立 Modbus 通讯所需的参数。

  • 名称：填写设备名称，例如 modbus-tcp；
  • 插件：下拉框选择 Modbus TCP 的插件；
  • 连接模式：默认选择 Client；
  • 最大重试次数：默认选择 0；
  • 指令重新发送间隔：默认选择 0；
  • 指令发送间隔：默认选择 20；
  • IP地址：填写访问设备的 IP 地址。示例填写安装 Modbus 模拟器 PC 端的 IP 地址；
  • 端口：默认端口 502；
  • 连接超时时间：默认选择 3000；
  • 单击 添加设备，完成设备配置，设备卡片自动进入 运行中 的工作状态；

south-setting

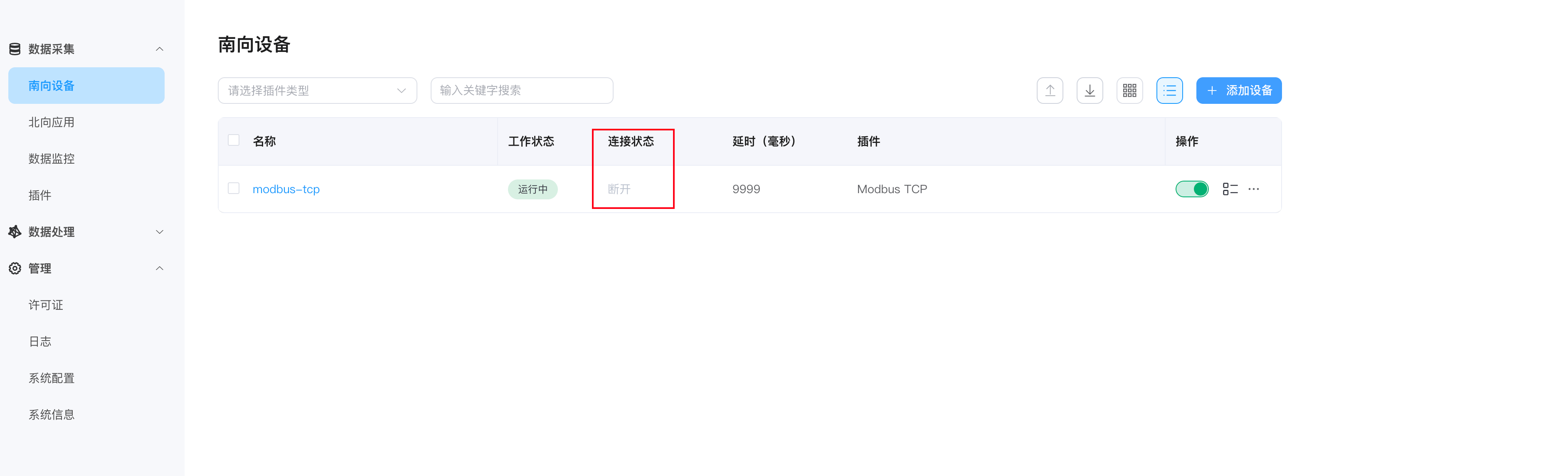

驱动创建完成后， 驱动的连接状态为断开，需要继续完成创建采集点位配置后，NeuronEX才会向设备发送读请求，更新连接状态。

south-status

TIP

每个设备所需的配置参数有所不同，详细南向设备参数说明可参考 创建南向驱动。

创建采集点位 ​

创建组用于设备点位的分组采集。不同采集组可设置各自的采集频率。单击刚创建的 modbus-tcp 南向设备节点任意空白处进入组列表管理界面。

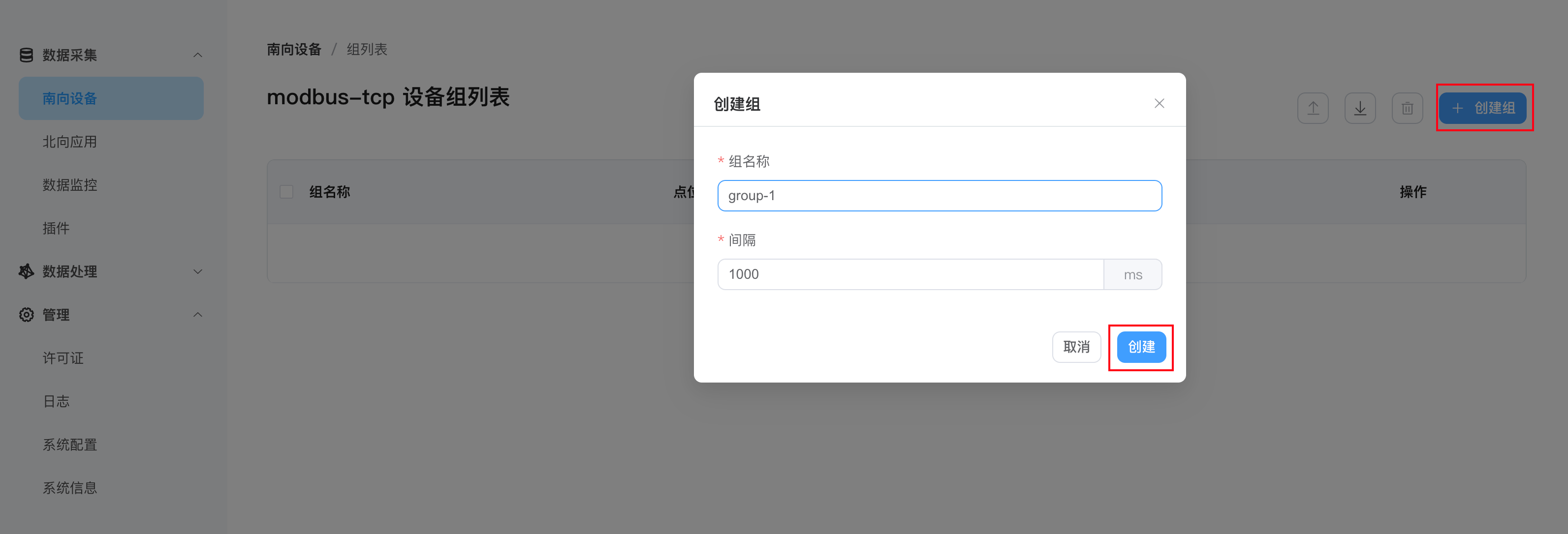

单击 创建组 ，在 创建组 的弹框中填写相关参数，如下图所示。

group-add

  • 组名称：填写组名称，例如 group-1；
  • 间隔：默认选择 1000ms；
  • 点击 创建，完成组创建。

手动为组创建点位，单击刚创建的 group-1 组列表操作->点位列表进入点位列表界面。

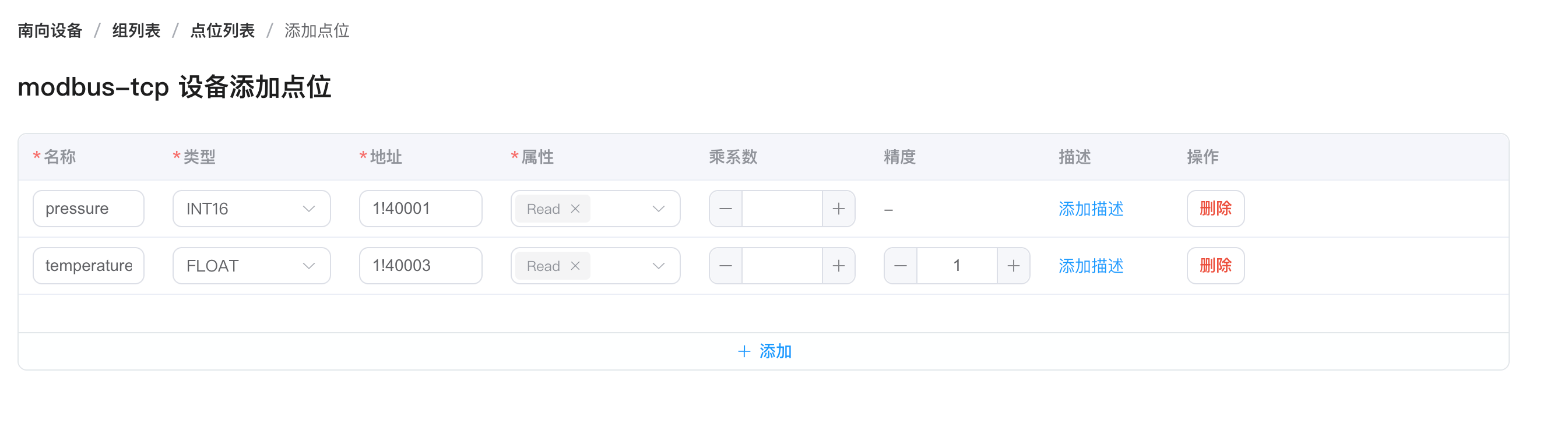

单击 添加点位，新建需要采集的设备点位，配置点位属性、类型、地址等，如下图所示。

tags-add

  • 名称：填写设备点位名称，例如，pressure；
  • 属性：下拉选择点位属性，例如，Read；
  • 类型：下拉选择数据类型，例如，int16；
  • 地址：填写驱动点位地址，例如，1!40001；
  • 点击创建按键，完成 Tag 的创建；

TIP

点位地址解析：1 表示 Modbus 模拟器中设置的点位站点号，40001 表示点位的寄存器地址。

详细的驱动地址使用说明请参阅 创建南向驱动。

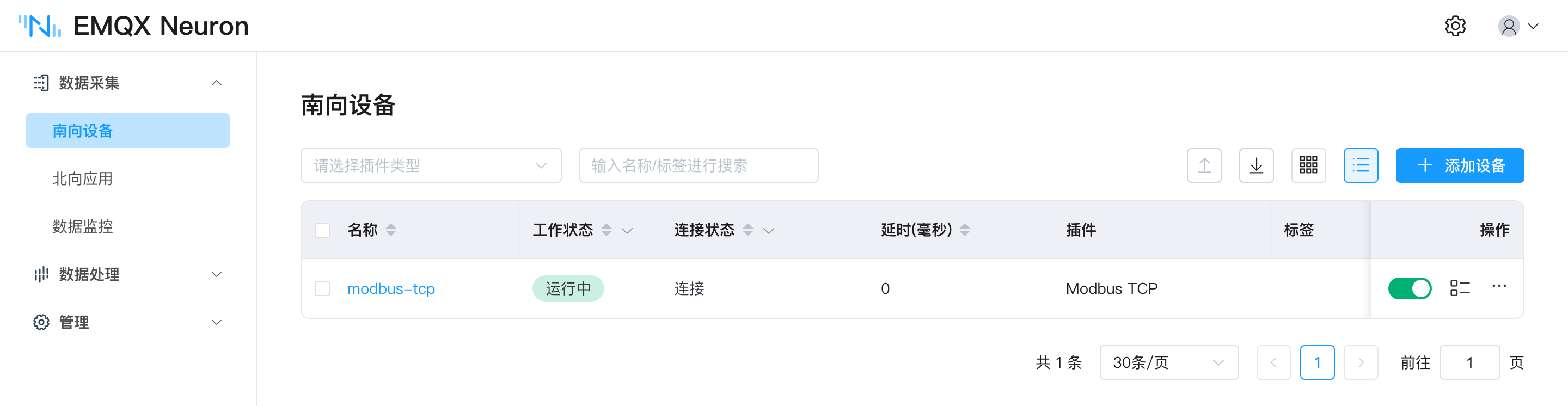

创建采集的设备点位后，NeuronEX 自动与设备建立通信。南向设备节点进入 运行中 的工作状态，已连接 的连接状态。

如果等待几秒后，连接状态仍然处于 断开连接，请进行以下操作查找原因：

  • 请确认在设备配置时 IP 地址 和端口号设置正确，并且防火墙处于关闭状态。
  • 在 NeuronEX 运行环境终端执行以下指令，以确认 NeuronEX 运行环境能否访问到到对应的 IP 及端口：
$ telnet <运行 Modbus 模拟器 PC 端的 IP> 502

查看采集数据 ​

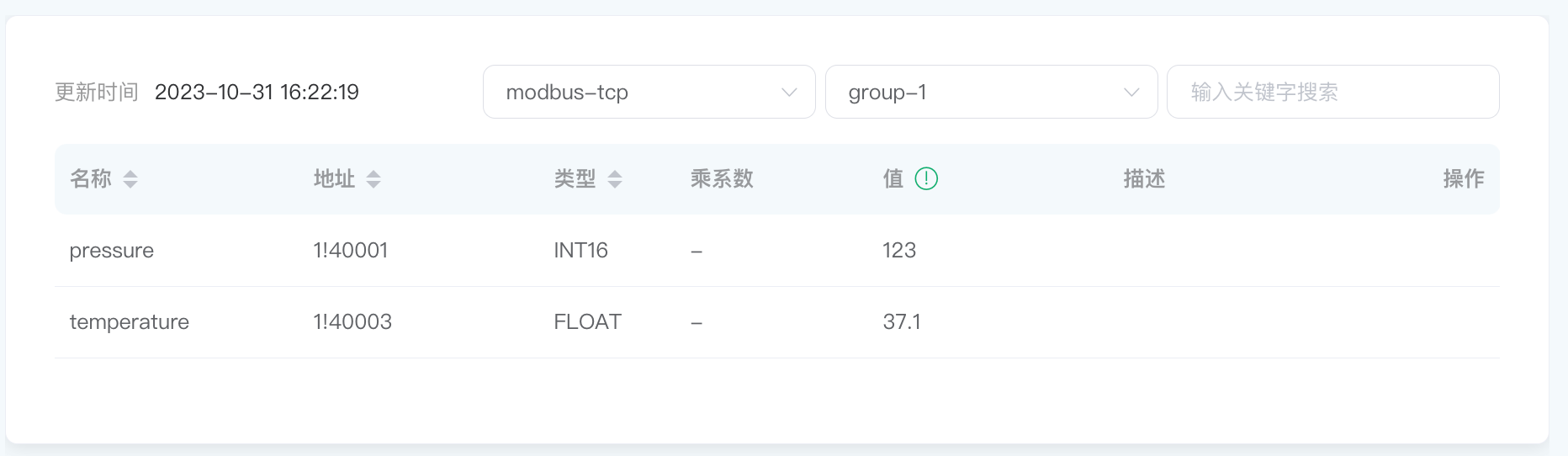

在 数据采集 菜单下选择数据监控，进入数据监控界面，查看已创建点位读取到的数值，如下图所示。

data-monitoring

数据监控以组为单位显示数值：

  • 南向设备：下拉框选择想要查看的南向设备，例如，选择上面步骤已创建好的 modbus-tcp;
  • 组名称：下拉框选择想要查看所选南向设备下的组，例如，选择上面步骤已经创建好的 group-1；
  • 选择完成，页面将会展示组下每一个点位的值；

北向应用配置 ​

创建北向应用节点 ​

北向应用节点用于 NeuronEX 与多种北向应用进行数据交互，以 MQTT 插件为例，新增一个 MQTT 节点。

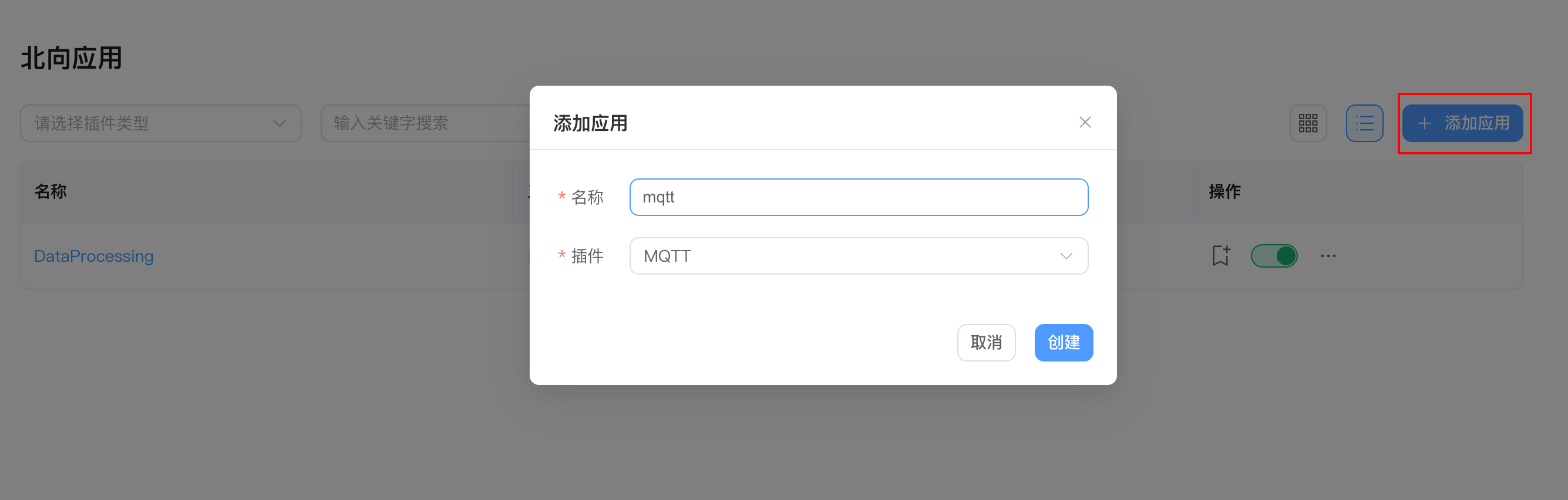

在 数据采集 菜单中选择 北向应用，单击 添加应用 新增应用，如下图所示。

north-add

  • 名称：填写应用名称，例如，mqtt；
  • 插件：下拉框选择 MQTT 插件；
  • 单击 创建 新增应用。

配置北向应用节点 ​

配置 NeuronEX 与北向应用建立连接所需的参数。

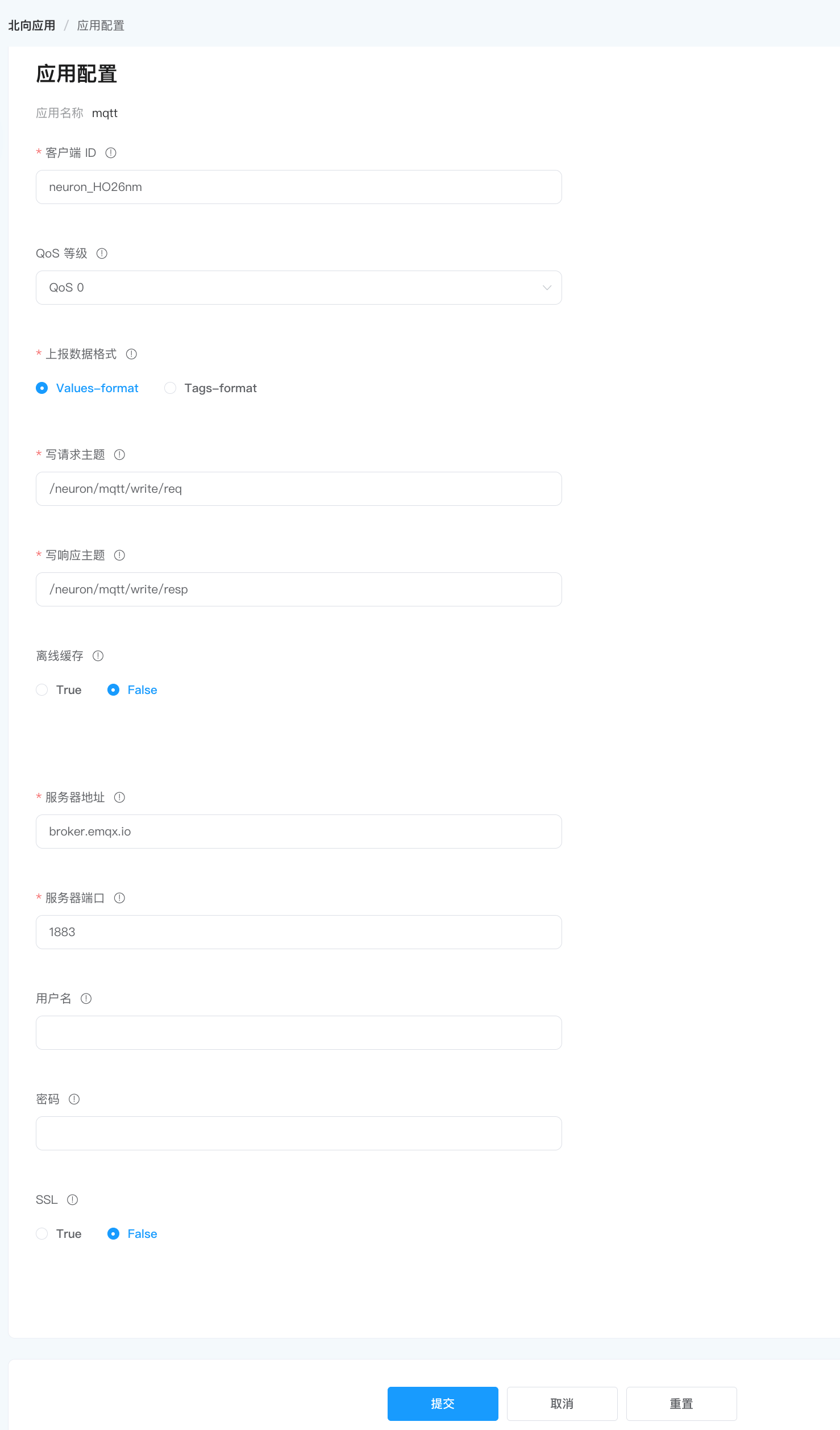

北向节点创建成功后自动跳转到 应用配置 界面，如下图所示。

north-setting

  • 服务器地址：填写应用的服务器地址，默认使用公共的 EMQX Broker（broker.emqx.io）；
  • 服务器端口：填写服务器端口，默认使用 1883；
  • 单击 提交，完成北向应用配置，应用卡片自动进入 运行中 的工作状态。

订阅南向组 ​

采集到的数据都是以组为单位上传云端的，用户需要选择上传哪些组的数据。

点击刚创建的 mqtt 北向应用操作项中的查看订阅，进入应用组列表界面。

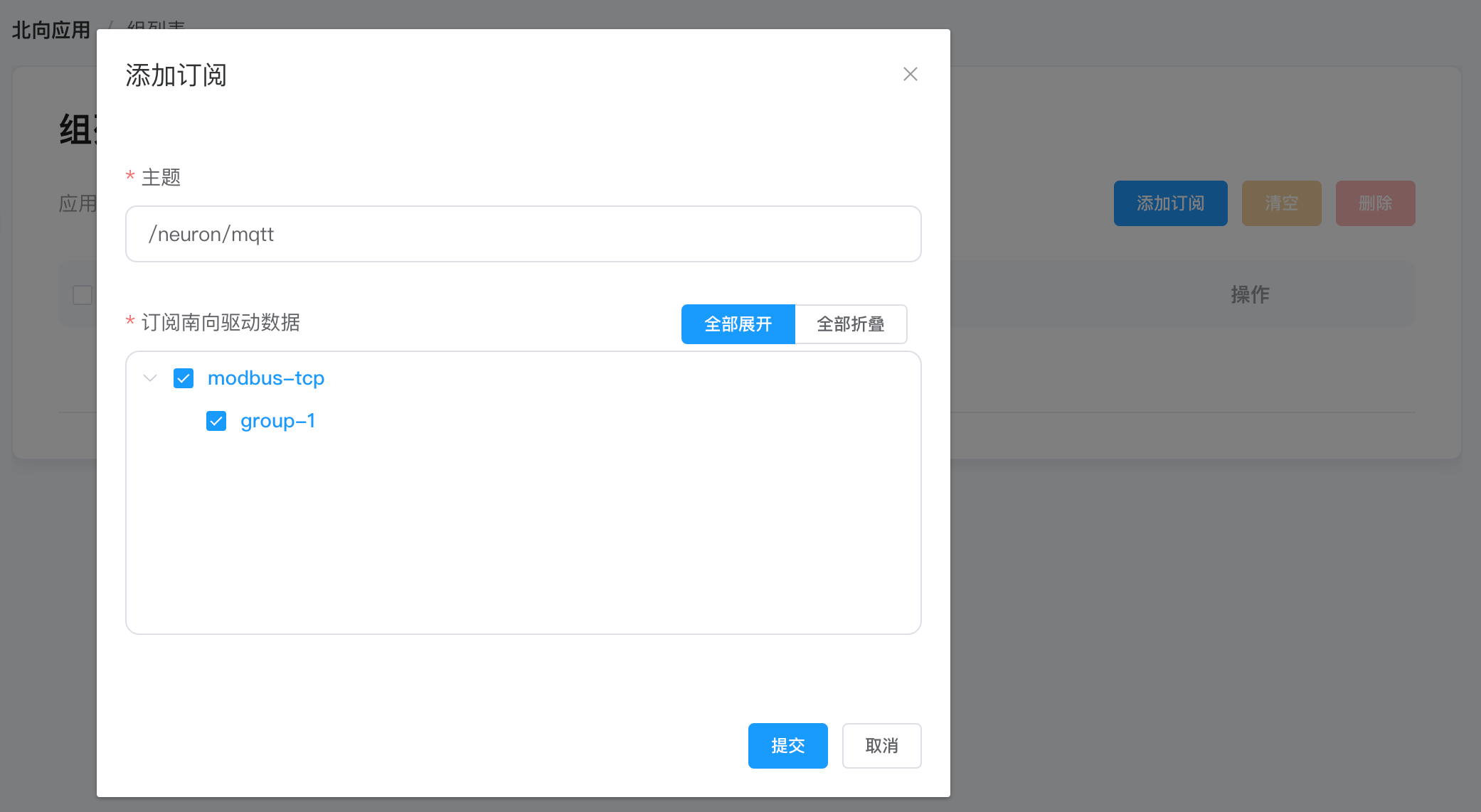

单击 添加订阅 新增订阅，如下图所示。

subscription

  • 主题：可自定义主题，示例使用默认主题；
  • 订阅南向驱动数据：自主选择需要订阅的数据组；
  • 点击提交，完成订阅。

在 MQTT 客户端查看数据 ​

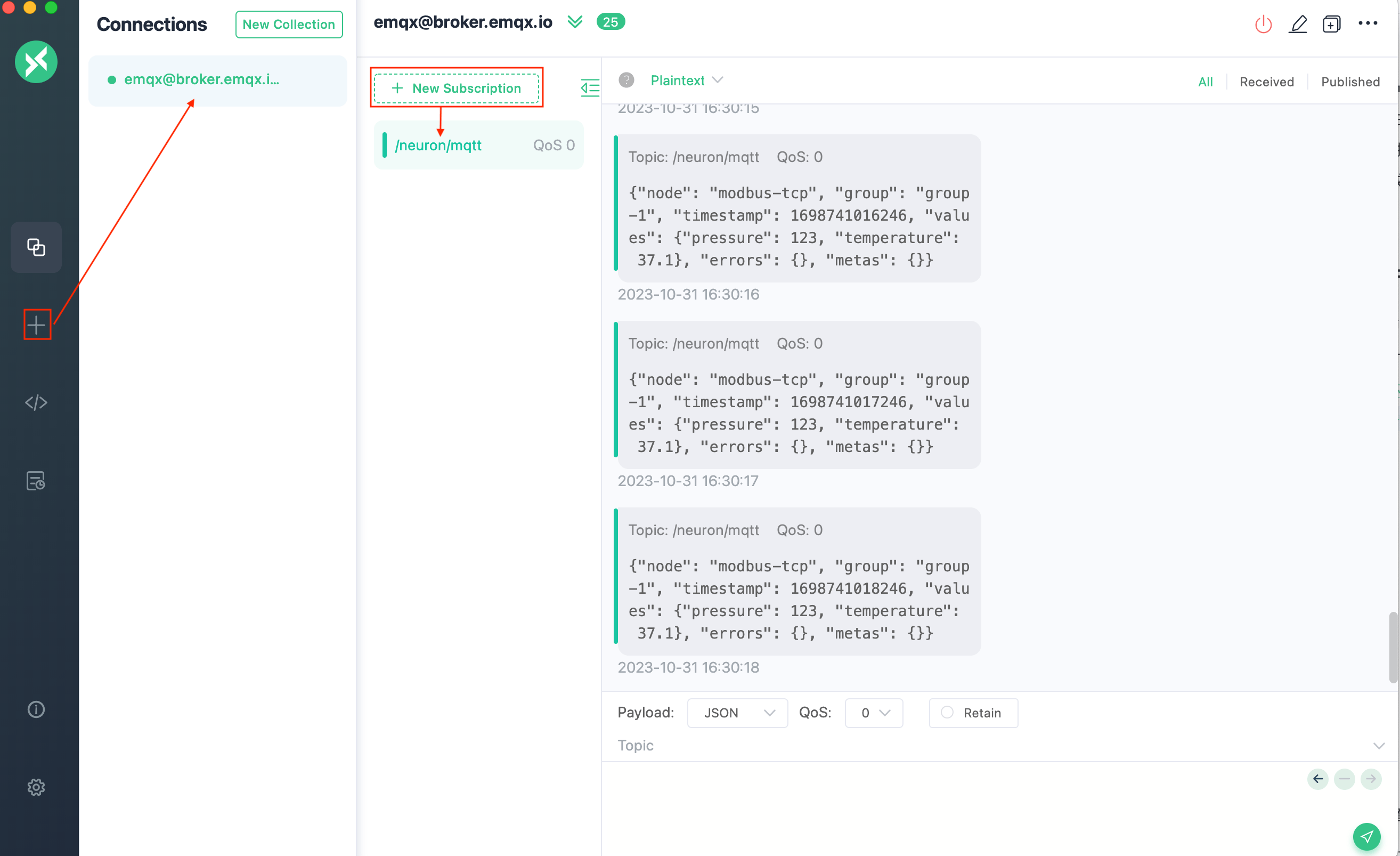

使用 MQTT 客户端查看上传的数据，示例使用 MQTT 客户端工具 MQTTX 连接公共的 EMQX 代理查看 NeuronEX 上传到 MQTT Broker 的数据，如下图所示。

mqttx

订阅成功之后可以看到 MQTTX 可以一直接收到 NeuronEX 采集并上报过来的数据。

  • 打开 MQTTX 添加新的连接，正确填写名称、Host（broker.emqx.io） 和 Port（默认 1883）完成连接;
  • 添加新的订阅，Topic 要与 NeuronEX 端北向应用的订阅主题保持一致。

数据处理 ​

NeuronEX 提供了强大的边缘数据处理功能，可以对数据点进行数据抽取、转换、过滤、排序、分组、聚合、连接等功能，通过强大的流式计算分析能力，实现数据过滤清洗、数据标准化、分析监测及实时报警。详细请查阅数据处理功能章节。

本示例将介绍如何将 NeuronEX 采集到的数值进行 +1 操作后将结果发送到云端 MQTT 的动态主题中。

数据处理北向应用节点 ​

在数据采集 -> 北向应用页面，NeuronEX默认已经配置一个 DataProcessing 的北向应用，用户只需通过该应用订阅南向驱动的数据组即可，然后NeuronEX采集到的数据点就会发送到数据处理模块的 neuronStream 数据流中。

新建规则 ​

在 数据处理 菜单中选择 规则，单击 新建规则，编写SQL语句，将南向驱动采集到的pressure加1并输出，如下图所示。

stream-rule

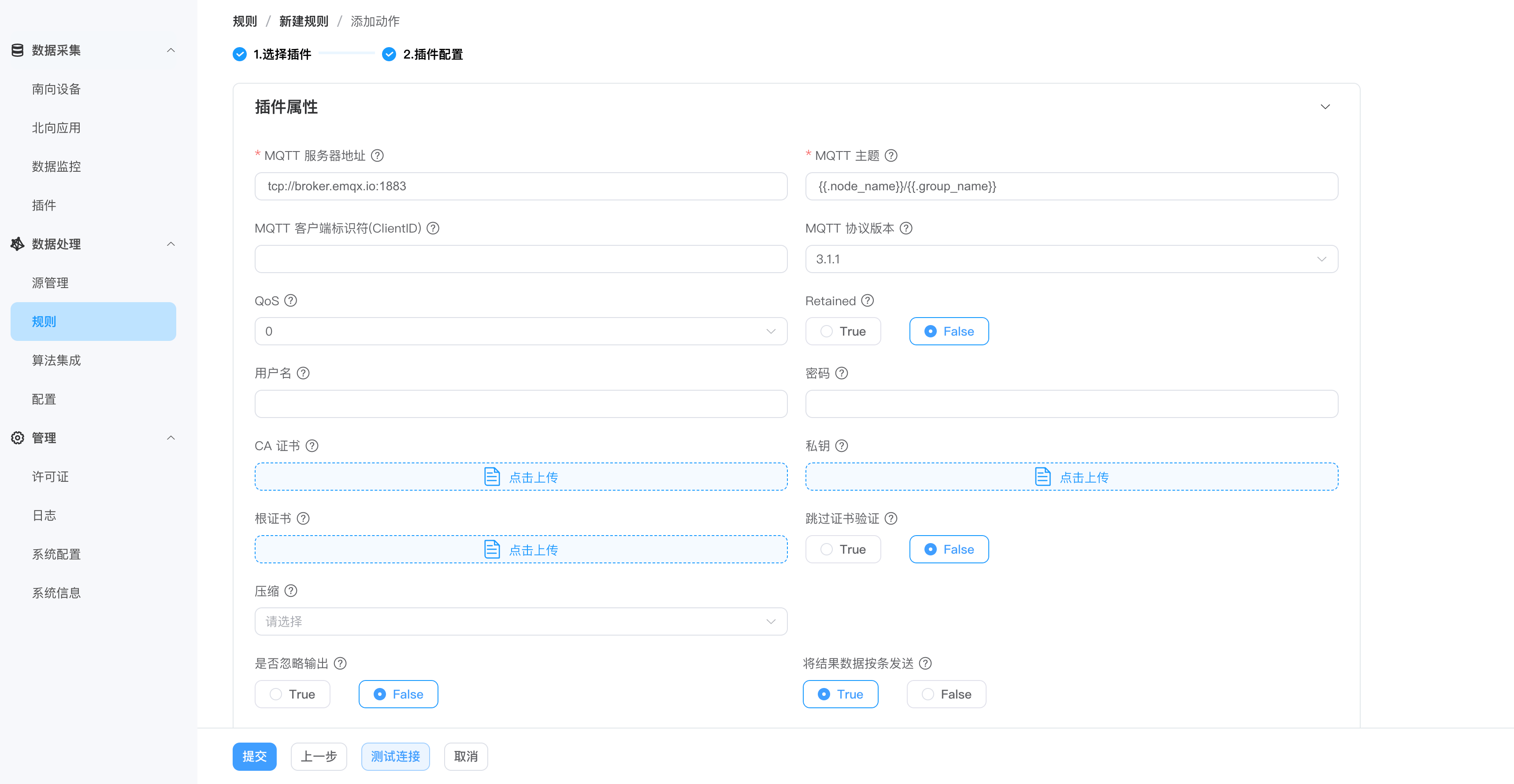

在动作模块中单击添加，选择 MQTT Sink，进行插件配置，如下图所示。

stream-sink

  • MQTT 服务器地址：正确填写 MQTT 服务器地址和端口号；
  • MQTT 主题：数据上报主题，示例使用node_name加group_name的动态主题；

查看数据处理结果 ​

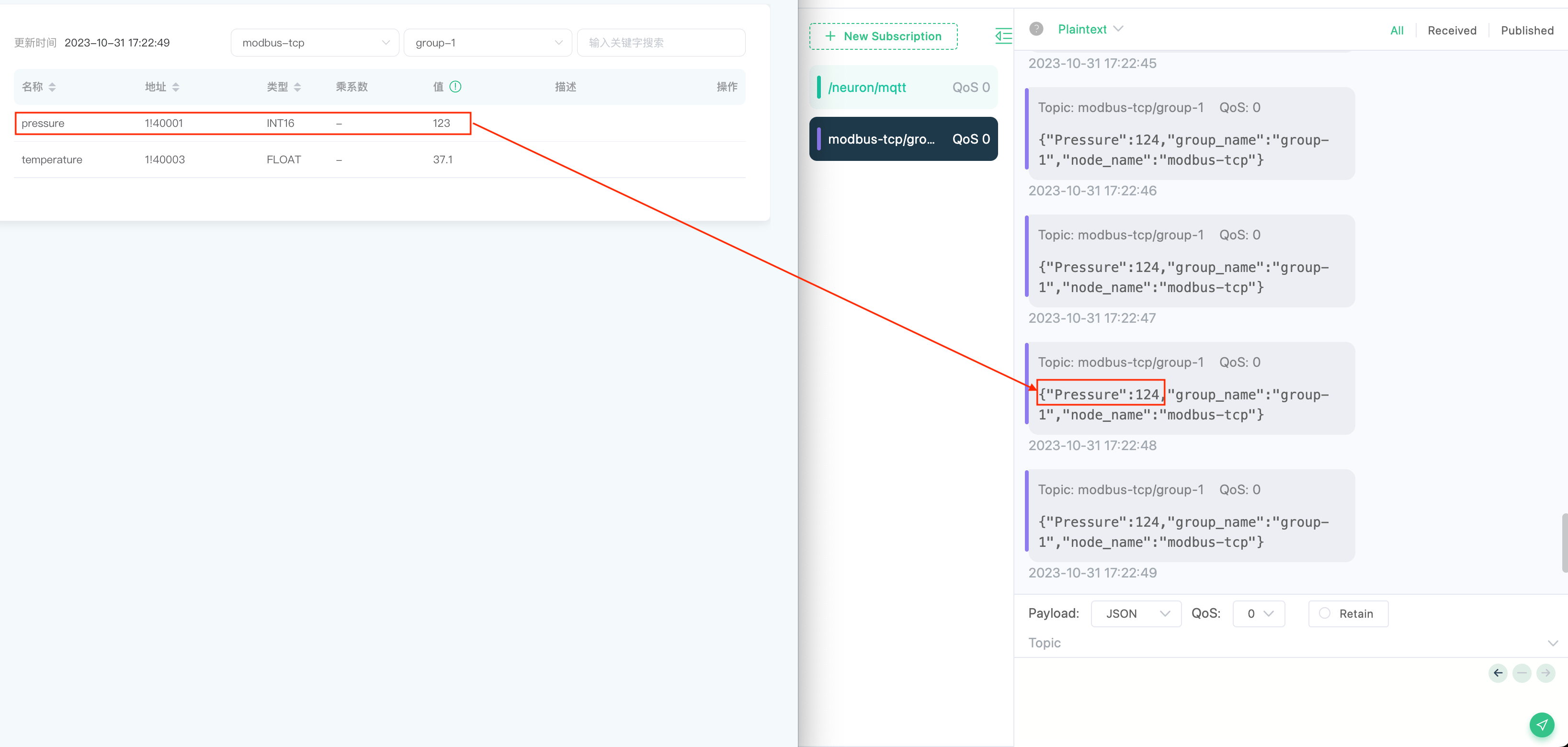

示例中数据流节点订阅的 node_name 为 modbus-tcp，group_name 为 group-1，即，订阅主题为 modbus-tcp/group-1。

mqtt-result
