NeuronEX 主备模式最佳实践 ​

概述 ​

NeuronEX 是一款工业边缘网关软件，提供工业设备数据采集和边缘智能分析服务。在某些业务场景下，需要保证 NeuronEX 服务的持续性和稳定性，通过主备模式部署两套 NeuronEX，可以实现服务的高可用性。

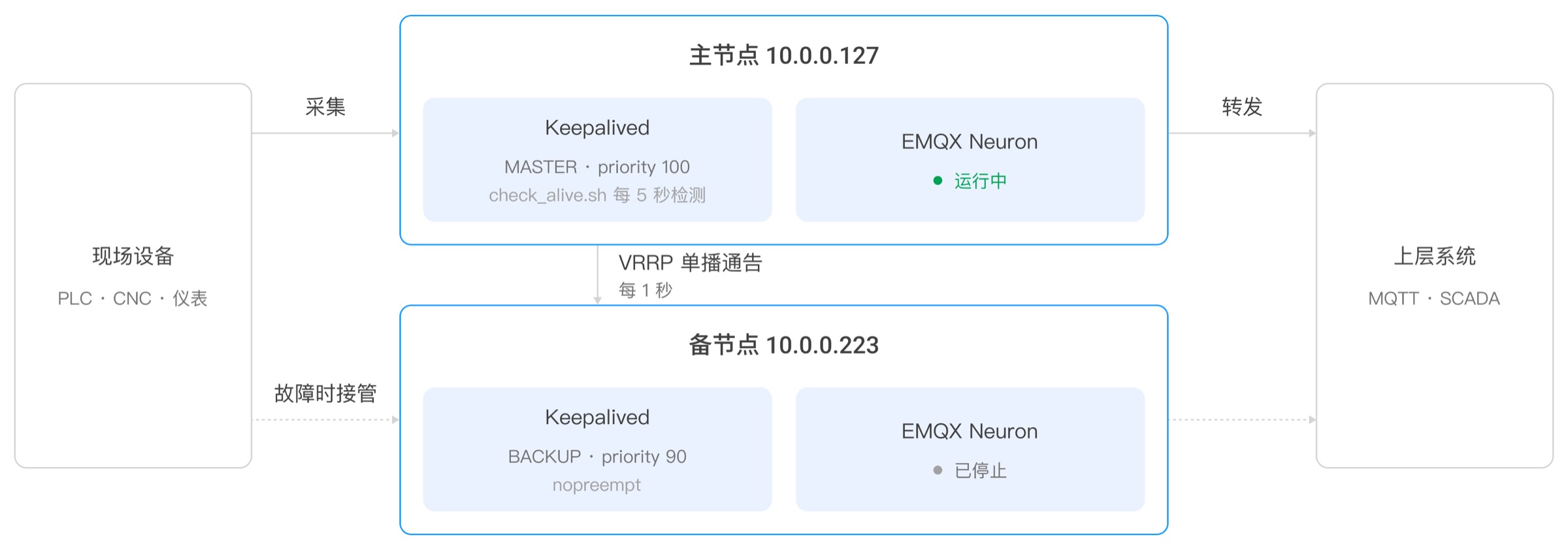

该方案通过在两台服务器上部署 NeuronEX，通过 Keepalived 实现主备节点的自动切换。支持主节点 NeuronEX 软件故障不工作、或者主节点服务器故障等场景下，备节点自动接管服务，保证 NeuronEX 服务不中断，主节点恢复后，自动切换到主节点 NeuronEX 运行。

环境准备 ​

  • 硬件要求

    • 主节点和备节点服务器 2 台
    • 单台服务器资源至少 1 核 CPU，1GB 内存

  • 软件要求

    • 操作系统：Ubuntu >=18.04 或 CentOS >=7
    • NeuronEX 安装包（支持 deb、rpm、Docker）
    • Keepalived 软件

  • 网络要求

    • 主节点和备节点之间的内网互通
    • 确保安全组或防火墙允许 VRRP 协议和 NeuronEX 服务端口的流量

本示例使用华为云 2 台 Ubuntu 22.04 操作系统的 x86_64 架构虚拟机，主机内网 IP 地址为10.0.0.127，备机内网 IP 地址为10.0.0.223，主机与备机 IP 绑定的网卡均为 eth0。

安装与配置 NeuronEX ​

安装 NeuronEX ​

在主节点和备节点上安装 NeuronEX,本示例使用 NeuronEX 3.4.3 版本的 x86_64 架构 deb 包。如需其他安装包，请访问 NeuronEX 下载页面。

shell
# 下载 NeuronEX 安装包
wget https://www.emqx.com/zh/downloads/neuronex/3.4.3/neuronex-3.4.3-linux-amd64.deb

# 安装 NeuronEX
sudo dpkg -i neuronex-3.4.3-linux-amd64.deb

# 启动 NeuronEX
sudo systemctl start neuronex

# 设置为开机自启动
sudo systemctl enable neuronex

配置 NeuronEX ​

访问主节点 NeuronEX Dashboard 页面，配置 NeuronEX 数采服务，可配置一个 Modbus TCP 南向驱动，可正常采集数据，用来后续验证主备切换功能。

访问备节点 NeuronEX Dashboard 页面，可手动配置与主节点相同的数采服务，用来验证主备切换功能。 或者也可以将主节点的配置 /opt/neuronex/data/ 拷贝到备节点相同目录下覆盖原有配置。

通过以上配置，主节点和备节点均可以正常采集数据，并且功能一致。此时通过以下命令将备节点的 NeuronEX 服务停止，表示主节点运行，备节点停止的初始状态。

shell
sudo systemctl stop neuronex

安装与配置 Keepalived ​

安装 Keepalived ​

在主节点和备节点上安装 Keepalived：

bash
# 安装 Keepalived
sudo apt-get install keepalived

配置主机 Keepalived ​

在主节点的目录 /etc/keepalived/ 下创建 keepalived.conf、 master.sh、 fault.sh、 check_alive.sh 文件。

  1. 在主节点上配置 Keepalived，配置文件目录为 /etc/keepalived/keepalived.conf，内容如下：
shell
! Configuration File for keepalived
global_defs {
   # 路由器标识，一般不用改，也可以写成每个主机自己的主机名
   # router_id huyidb03
   vrrp_skip_check_adv_addr
   #vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

# 定义用于实例执行的脚本内容，比如可以在线降低优先级，用于强制切换
vrrp_script check_ex_alived {
        script "/etc/keepalived/check_alive.sh"
        interval 5
        fall 3 # 连续3次检测失败后，确定服务故障
}


# 一个vrrp_instance就是定义一个虚拟路由器的，实例名称
vrrp_instance VI_1 {
    # 定义初始状态，可以是MASTER或者BACKUP
    state MASTER
	#非抢占模式
    # nopreempt
    # 工作接口，通告选举使用哪个接口进行
    interface eth0
	# 虚拟路由ID，如果是一组虚拟路由就定义一个ID，如果是多组就要定义多个，而且这个虚拟
    # ID还是虚拟MAC最后一段地址的信息，取值范围0-255
    virtual_router_id 51
	#权重 如果你上面定义了MASTER,这里的优先级就需要定义的比其他的高
    priority 100
	#通告频率 单位s
    advert_int 1
	#通信认证机制，这里是明文认证还有一种是加密认证
    authentication {
        auth_type PASS
        auth_pass abcdefgh
    }

    # 设置虚拟VIP地址，并未使用
    virtual_ipaddress {
        192.160.127.254/17
    }
    unicast_peer {
        10.0.0.223  # 备机的 IP 地址
    }
    # 追踪脚本，通常用于去执行上面的vrrp_script定义的脚本内容
    track_script {
        check_ex_alived
    }

    # 如果主机状态变成Master|Backup|Fault之后会去执行的通知脚本
    notify_fault "/etc/keepalived/fault.sh"
    notify_master "/etc/keepalived/master.sh"
}

TIP

由于在本例中，从机的 IP 地址是 10.0.0.223，所以在 keepalived.conf 文件中 unicast_peer 的内容为 10.0.0.223，请根据实际情况修改。

由于在本例中，主机的 IP 地址 10.0.0.127 绑定的网卡是 eth0，所以在 keepalived.conf 文件中 interface 的内容为 eth0，请根据实际情况修改。

  1. 在主节点上配置 master.sh 脚本， 配置文件目录为/etc/keepalived/master.sh，内容如下：
shell
#!/bin/bash

systemctl start neuronex
  1. 在主节点上配置 fault.sh 脚本， 配置文件目录为/etc/keepalived/fault.sh，内容如下：
shell
#!/bin/bash

systemctl stop neuronex
  1. 在主节点上配置 check_alive.sh 脚本， 配置文件目录为/etc/keepalived/check_alive.sh，内容如下：
shell
#!/bin/bash

if ! curl 127.0.0.1:8085  >/dev/null 2>&1; then echo "neuronex start failed"; exit 1; fi
  1. 在主节点上启动 Keepalived
shell
sudo systemctl start keepalived

# 设置为开机自启动
sudo systemctl enable keepalived

配置从机 Keepalived ​

在从节点的目录 /etc/keepalived/ 下创建 keepalived.conf、 master.sh、 backup.sh 文件。

  1. 在从节点上配置 Keepalived，配置文件目录为 /etc/keepalived/keepalived.conf，内容如下：
shell
! Configuration File for keepalived
global_defs {
   # 路由器标识，一般不用改，也可以写成每个主机自己的主机名
   # router_id huyidb03
   vrrp_skip_check_adv_addr
   #vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

# 一个vrrp_instance就是定义一个虚拟路由器的，实例名称
vrrp_instance VI_1 {
    # 定义初始状态，可以是MASTER或者BACKUP
    state BACKUP
	#非抢占模式
    nopreempt
    # 工作接口，通告选举使用哪个接口进行
    interface eth0
	# 虚拟路由ID，如果是一组虚拟路由就定义一个ID，如果是多组就要定义多个，而且这个虚拟
    # ID还是虚拟MAC最后一段地址的信息，取值范围0-255
    virtual_router_id 51
	#权重 如果你上面定义了MASTER,这里的优先级就需要定义的比其他的高
    priority 90
	#通告频率 单位s
    advert_int 1
	#通信认证机制，这里是明文认证还有一种是加密认证
    authentication {
        auth_type PASS
        auth_pass abcdefgh
    }

    # 设置虚拟VIP地址，并未使用
    virtual_ipaddress {
        192.160.127.254/17
    }

    unicast_peer {
        10.0.0.127  # 主机的 IP 地址
    }

    # 如果主机状态变成Master|Backup|Fault之后会去执行的通知脚本
    notify_master "/etc/keepalived/master.sh"
    notify_backup "/etc/keepalived/backup.sh"
}

TIP

由于在本例中，主机的 IP 地址是 10.0.0.127，所以在 keepalived.conf 文件中 unicast_peer 的内容为 10.0.0.127，请根据实际情况修改。

由于在本例中，从机的 IP 地址 10.0.0.223 绑定的网卡是 eth0，所以在 keepalived.conf 文件中 interface 的内容为 eth0，请根据实际情况修改。

  1. 在从节点上配置 master.sh 脚本， 配置文件目录为/etc/keepalived/master.sh，内容如下：
shell
#!/bin/bash

systemctl start neuronex
  1. 在从节点上配置 backup.sh 脚本， 配置文件目录为/etc/keepalived/backup.sh，内容如下：
shell
#!/bin/bash

systemctl stop neuronex
  1. 在从节点上启动 Keepalived
shell
sudo systemctl start keepalived

# 设置为开机自启动
sudo systemctl enable keepalived

主备切换逻辑说明 ​

经过以上配置步骤，目前主节点和备节点均已启动 Keepalived 服务，并且主节点为 MASTER 状态，备节点为 BACKUP 状态。主节点 NeuronEX 服务正常运行，备节点 NeuronEX 服务停止。当以下情况发生时：

  1. 主节点 NeuronEX 服务故障

  • 故障检测：

    Keepalived 通过 vrrp_script 定期执行 check_alive.sh 脚本，检测 NeuronEX 服务的状态。

    如果 check_alive.sh 脚本检测到 NeuronEX 服务失败，返回失败状态。

    Keepalived 根据 interval 和 fall 参数，在指定时间内（本例中为 15 秒）确认服务故障。

  • 优先级调整：

    Keepalived 降低主节点的优先级。

    Keepalived 执行脚本 fault.sh，停止主节点 NeuronEX 服务。

    主节点发送 VRRP 通告，通告自己的新优先级。

  • 备节点切换：

    备节点收到主节点的 VRRP 通告，发现主节点的优先级低于自己的优先级（例如 0 < 90）。

    备节点切换为 MASTER 状态。

    备节点执行脚本 master.sh，启动 NeuronEX 服务，接管主节点的工作负载。

  1. 主节点服务器故障

  • 故障检测：

    主节点服务器完全宕机，Keepalived 和 NeuronEX 都停止运行。

    主节点无法发送 VRRP 通告，备节点无法收到主节点的状态信息。

  • 备节点切换：

    备节点在 advert_int * 3 时间内（ 本例为 3 秒）未收到主节点的 VRRP 通告，认为主节点故障。

    备节点自动切换为 MASTER 状态。

    备节点执行脚本 master.sh，启动 NeuronEX 服务，接管主节点的工作负载。

  1. 主节点恢复

  • 服务恢复：

    主节点的 NeuronEX 服务恢复后，check_alive.sh 脚本检测到 NeuronEX 正常运行，返回成功状态。

    Keepalived 恢复主节点的优先级。

    主节点发送 VRRP 通告，通告自己的优先级。

  • 主节点重新成为 MASTER：

    备节点收到主节点的 VRRP 通告，发现主节点的优先级高于自己的优先级。

    备节点配置 nopreempt，备节点主动降级为 BACKUP。

    备节点执行脚本 backup.sh，停止 NeuronEX 服务。

    主节点重新成为 MASTER，接管工作负载。

TIP

由于在主节点 Keepalived 配置中，设置了抢占模式，所以主节点恢复后，会自动切换为 MASTER 状态，并启动 NeuronEX 服务，接管主节点的工作负载。

测试与验证 ​

模拟主节点 NeuronEX 服务故障 ​

  1. 通过以下命令停止主节点 NeuronEX 服务：

    shell
    sudo systemctl stop neuronex

  2. 通过以下命令查看主节点和备节点的 NeuronEX 状态：

    shell
    sudo systemctl status neuronex

  3. 访问从节点 NeuronEX Dashboard 页面，从节点 NeuronEX 服务正常运行，南向驱动正常采集数据。访问主节点 NeuronEX Dashboard 页面，主节点 NeuronEX 服务停止。

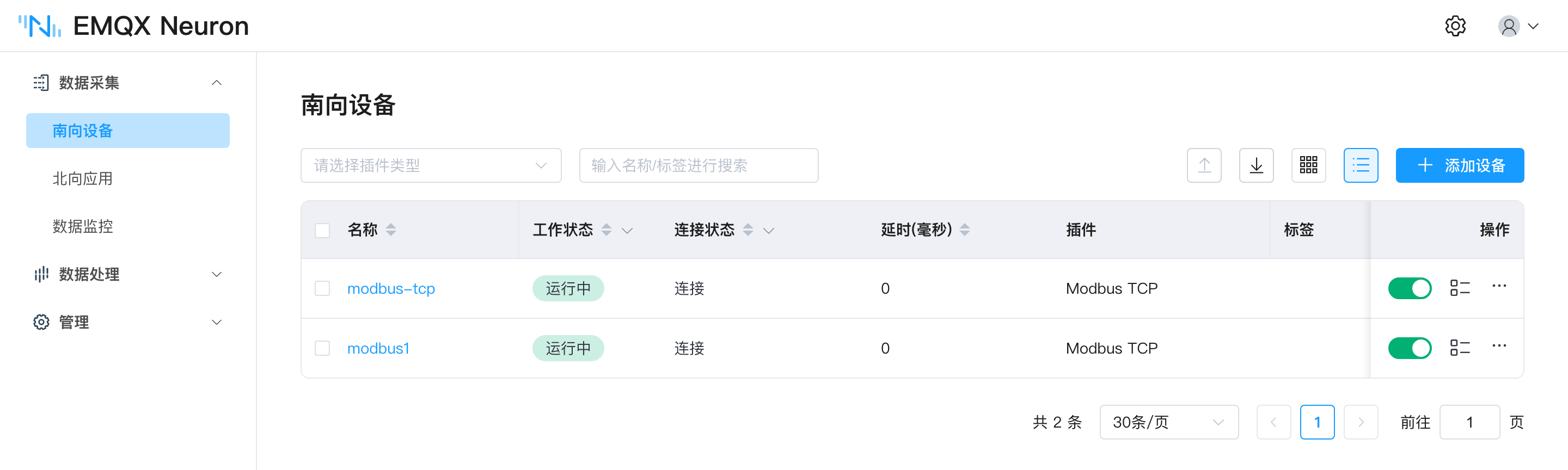

    • 从节点 NeuronEX 服务正常运行 alt text

    • 主节点 NeuronEX 服务停止 alt text

模拟主节点服务器故障 ​

  1. 将主节点服务器关机，通过以下命令查看备节点的 NeuronEX 状态：

    shell
    sudo systemctl status neuronex

  2. 访问从节点 NeuronEX Dashboard 页面，从节点 NeuronEX 服务正常运行，南向驱动正常采集数据。访问主节点 NeuronEX Dashboard 页面，主节点 NeuronEX 服务停止。

主节点恢复 ​

  1. 将主节点服务器开机，由于前序步骤中我们已经设置了 Keepalived 和 NeuronEX 开机自启动，所以主节点会自动启动 Keepalived 和 NeuronEX 服务。通过以下命令查看主节点的 NeuronEX 状态：

    shell
    sudo systemctl status neuronex

  2. 访问主节点 NeuronEX Dashboard 页面，主节点 NeuronEX 服务正常运行。

  3. 访问从节点 NeuronEX Dashboard 页面，从节点 NeuronEX 服务已停止。

其他说明 ​

部署方式 ​

主备模式也支持 NeuronEX Docker 部署模式。

在本例中 NeuronEX 通过 systemd 方式部署，因此在相应脚本启动停止 NeuronEX 为 systemctl 命令形式。如果 NeuronEX 部署方法为 Docker ，那么在脚本中启动停止 NeuronEX 方式为 docker 命令形式。需要将 master.sh 、 backup.sh 、 fault.sh 脚本中的 systemctl 命令替换为 docker 命令。如 docker start neuronex，docker stop neuronex。

配置文件同步 ​

该示例的主备模式不支持主备 NeuronEX 之间配置文件的自动同步，如果需要主备 NeuronEX 之间配置文件一致，需要手动同步配置文件。

如果在主节点 NeuronEX 运行了一段时间以后，主节点 NeuronEX 的配置文件发生了变化，同时也不希望同时开启主备两个 NeuronEX 服务（会造成采集数据的重复），那么可以在保持备节点 NeuronEX 服务停止的状态下，手动同步配置文件：

  • 安装包方式：

    将主节点 NeuronEX 的配置文件 /opt/neuronex/data/ 复制到备节点的相同目录下。

  • Docker 方式：

    将主节点 NeuronEX 的配置文件 /opt/neuronex/data/ 复制到docker容器挂载到主机的目录下。

数据丢失与重复问题 ​

如果要构建 NeuronEX 的完整高可用功能，完整高可用指任意单个 NeuronEX 节点失效，都不会丢失或重复采集数据，需要配置三节点 NeuronEX 服务，通过分布式数据库及集群模式，实现数据的高可用，该种方式需要极高成本，并且需要现场设备端及网络均能支持高可用，才能完整有效。而在实际工厂场景下，往往无法满足该条件，也即 PLC不支持主备或者现场网络不支持主备，仍存在单点故障，达不到全数据链路的高可用性。

当前示例的高可用方案，仍存在少量的数据丢失或重复的问题。

关于数据丢失问题，在主节点上的 NeuronEX 出现故障时，keepalived 需要一定的时间才会检测到，其中检测间隔与失败次数可配置，如下所示：

shell

vrrp_script check_ex_alived {
        script "/etc/keepalived/check_alive.sh"
        interval 5
        fall 3 # require 3 failures for KO
}

当前配置为检测间隔为 5 秒，检测失败 3 次才触发主备切换。因此在这段时间内，MASTER 和 BACKUP 上的 NeuronEX 都不在运行状态，会短时间内数据丢失。

另外，关于数据重复问题，在主节点故障恢复后，备节点检测到主节点恢复后才会停止自身的 NeuronEX, 因此会有短暂的时间两个节点上的 NeuronEX 都在运行状态，会造成短时间采集的数据重复。

常见问题处理 ​

  • 可通过 ping 命令，查看主节点和备节点是否网络通讯是否正常。

  • 可通过查看 keepalived 日志，查看主节点和备节点的状态及是否正常切换。

    shell
    journalctl -u keepalived -f

主节点日志示例： alt text

备节点日志示例： alt text
