数据模板

用户通过 NeuronEX 进行数据分析处理后，使用各种动作 (Sink) 可以往不同的系统发送数据分析结果。针对同样的分析结果，不同的动作 (Sink) 需要的格式可能未必一样。

比如，在某场景中，当发现某设备温度过高的时候，需要向云端某 REST 服务发送一个请求，同时在本地需要通过 MQTT 协议往设备发送一个控制命令，这两者需要的数据格式可能并不一样，因此，需要对来自于分析的结果进行「二次处理」后，才可以往不同的目标发送针对数据。本文将介绍如何利用 Sink 中的数据模版 (Data Template) 来实现对分析结果的「二次处理」。

Golang 模版介绍

Golang 模版将一段逻辑应用到数据上，然后按照用户指定的逻辑对数据进行格式化输出。NeuronEX 使用了 Golang template（模版）对分析结果实现「二次处理」，请参考以下来自于 Golang 的官方介绍。

模版是通过将其应用到一个数据结构上来执行的。模版中的注释 (Annotations) 指的是数据结构中的元素（典型的为结构体中的一个字段，或者 map 中的一个 key），注释用于控制执行、并获取用于显示的值。模版的执行会迭代数据结构并设置游标，通过符号「.」来表示，在执行过程中指向数据结构中的当前位置。
模版的输入文本可以为 UTF-8 编码的任意文本。「动作 (Actions)」 -- 数据求值或者控制结构 - 是通过 " 和 " 来界定的；所有在动作之外的文本会被保持原样到输出，除了 raw strings，动作不可跨行（注释除外）。

基础模板语法

如果 sendSingle 为 true，则数据模板将针对某一条记录执行操作；否则，它将对整个记录数组执行操作。典型的数据模板是：

例如，我们的目标输入为

[]map[string]interface{}{{
    "ab" : "hello1",
},{
    "ab" : "hello2",
}}

在 sendSingle=true 模式下：

打印整个记录

"dataTemplate": "{\"content\":{{json .}}}",

打印 ab 字段

"dataTemplate": "{\"content\":{{.ab}}}",

如果 ab 字段是字符串，请添加引号

"dataTemplate": "{\"content\":\"{{.ab}}\"}",

在 sendSingle=false 模式下：

打印出整个记录数组

"dataTemplate": "{\"content\":{{json .}}}",

打印出第一条记录

"dataTemplate": "{\"content\":{{json (index . 0)}}}",

打印出第一个记录的字段 ab

"dataTemplate": "{\"content\":{{index . 0 \"ab\"}}}",

将数组中每个记录的字段 ab 打印为 html 格式

"dataTemplate": "<div>results</div><ul>{{range .}}<li>{{.ab}}</li>{{end}}</ul>",

可以自定义动作以支持不同种类的输出，有关更多详细信息，请参见扩展。

模版中支持的函数

用户可通过模板函数，对数据进行各种转换，包括但不限于格式转换，数学计算和编码等。eKuiper 中支持的模板函数包括以下几类：

Go 语言内置模板函数。
来自 sprig library 的丰富的扩展函数集。
NeuronEX 扩展的函数。

动作 (Actions)

Golang 模版提供了一些内置的动作，可以让用户写各种控制语句，用于提取内容。比如，

根据判断条件来输出不同的内容

{{if pipeline}} T1 {{else}} T0 {{end}}

循环遍历数据，并进行处理

{{range pipeline}} T1 {{else}} T0 {{end}}

动作是用 {{}} 界定的，在 NeuronEX 的数据模版使用过程中，由于输出一般也是 JSON 格式，而 JSON 格式是用 {} 来界定，因此读者在不太熟悉使用的时候，在使用 NeuronEX 的数据模版的功能会觉得比较难以理解。比如以下的例子中，

{{if pipeline}} {"field1": true} {{else}}  {"field1": false} {{end}}

上述表达式的意思如下（请注意动作的界定符和 JSON 的界定符）：

如果满足了条件 pipeline，则输出 JSON 字符串 {"field1": true}
否则输出 JSON 字符串 {"field1": false}

NeuronEX sink 数据格式

Golang 的模版可以作用于各种数据结构，比如 map、切片 (slice)，通道等，而 NeuronEX 的 sink 中的数据模版得到的数据类型是固定的，是一个包含了 Golang map 切片的数据类型，如下所示。

[]map[string]interface{}

切片 (slice) 数据按条发送

流入 sink 的数据是一个 map[string]interface{} 切片的数据结构，但是用户往目标 sink 发送数据的时候，可能是需要单条的数据，而不是所有的数据，比如：

json

[
  {"device_id":"1","t_av":36.25,"t_count":4,"t_max":80,"t_min":10},
  {"device_id":"2","t_av":27,"t_count":4,"t_max":45,"t_min":12}
]

在发送到 sink 的时候，希望每条数据分开发送，首先需要将 sink 的 sendSingle 设置为 true，然后使用数据模版：{{json .}}，完整配置如下，用户可以将其拷贝到某 sink 配置的最后。

json

 ...
 "sendSingle": true,
 "dataTemplate": "{{toJson .}}"

将 sendSingle 设置为 true后，NeuronEX 把传递给 sink 的 []map[string]interface{} 数据类型进行遍历处理，对于遍历过程中的每一条数据都会应用用户指定的数据模版
toJson 是 NeuronEX 提供的函数，可以将传入的参数转化为 JSON 字符串输出，对于遍历到的每一条数据，将 map 中的内容转换为 JSON 字符串

Golang 还内置提供了一些函数，用户可以参考更多 Golang 内置提供的函数来获取更多函数信息。

数据内容转换

还是针对上述例子，需要对返回的 t_av（平均温度）做一些转换，转换的基本要求就是根据不同的平均温度，加入不同的描述文字，用于目标 sink 中的处理。规则如下，

当温度小于 30，描述字段为「Current temperature is$t_av, it's normal.」
当温度大于 30，描述字段为「Current temperature is$t_av, it's high.」

假设目标 sink 还是需要 JSON 数据，该数据模版的内容如下，

json

...
"dataTemplate": "{\"device_id\": {{.device_id}}, \"description\": \"{{if lt .t_av 30.0}}Current temperature is {{.t_av}}, it's normal.\"{{else if ge .t_av 30.0}}Current temperature is {{.t_av}}, it's high.\"{{end}}}"
"sendSingle": true,

在上述的数据模版中，使用了 {{if pipeline}} T1 {{else if pipeline}} T0 {{end}} 的内置动作，看上去比较复杂，稍微调整一下，去掉转义并加入缩进后排版如下（注意：在生成 NeuronEX 规则的时候，不能传入以下优化后排版的规则）。

{"device_id": {{.device_id}}, "description": "
  {{if lt .t_av 30.0}}
    Current temperature is {{.t_av}}, it's normal."
  {{else if ge .t_av 30.0}}
    Current temperature is {{.t_av}}, it's high."
  {{end}}
}

使用了 Golang 内置的二元比较函数，

lt：小于
ge：大于等于

值得注意的是，在 lt 和 ge 函数中，第二个参数值的类型应该与 map 中的数据实际的数据类型一致，否则会出错。如在上述的例子中，温度大于 30 的情况，因为 map 中实际平均数的类型为 float，因此第二个参数的值需传入 30.0，而不是 30。

另外，模版还是应用到切片中每条记录上，所以还是需要将 sendSingle 属性设置为 true。最终该数据模版针对上述数据产生的内容如下，

json

{"device_id": 1, "description": "Current temperature is 36.25, it's high."}
{"device_id": 2, "description": "Current temperature is 27, it's normal."}

数据遍历

通过给 sink 的 sendSingle 属性设置为 true ，可以实现把传递给 sink 的切片数据进行遍历。在此处，我们将介绍一些更为复杂的例子，比如在 sink 的结果中，包含了嵌套的数组类型的数据，如何通过在数据模版中提供的遍历功能，自己来实现遍历。

假设流入 sink 中的数据内容如下所示，

json

{"device_id":"1",
 "values": [
  {"temperature": 10.5},
  {"temperature": 20.3},
  {"temperature": 30.3}
 ]
}

需求为，

当发现 "values" 数组中某个 temperature 值小于等于 25 的时候，增加一个名为 description 的属性，将其值设置为 fine。
当发现 "values" 数组中某个 temperature 值大于 25 的时候，增加一个名为 description 的属性，将其值设置为 high。

json

"sendSingle": true,
"dataTemplate": "{{$len := len .values}} {{$loopsize := add $len -1}} {\"device_id\": \"{{.device_id}}\", \"description\": [{{range $index, $ele := .values}} {{if le .temperature 25.0}}\"fine\"{{else if gt .temperature 25.0}}\"high\"{{end}} {{if eq $loopsize $index}}]{{else}},{{end}}{{end}}}"

该数据模板比较复杂，解释如下，

{{$len := len .values}} {{$loopsize := add $len -1}}，这一段执行了两个表达式，第一个 len 函数取得数据中 values 的长度，第二个 add 将其值减 1 并赋值到变量 loopsize：由于 Golang 的表达式中目前还不支持直接将数值减 1 的操作， add 是 eKuiper 为实现该功能而扩展的函数。

{\"device_id\": \"{{.device_id}}\", \"description\": [ 这一段模版在作用到样例数据后，生成了 JSON 串 {"device_id": "1", "description": [

{{range $index, $ele := .values}} {{if le .temperature 25.0}}\"fine\"{{else if gt .temperature 25.0}}\"high\"{{end}} {{if eq $loopsize $index}}]{{else}},{{end}}{{end}} ，这一段模版看起来比较复杂，但是如果把它调整一下，去掉转义并加入缩进后排版如下，看起来可能会更加清晰（注意：在生成 NeuronEX 规则的时候，不能传入以下优化后排版的规则）。

{{range $index, $ele := .values}}
  {{if le .temperature 25.0}}
    "fine"
  {{else if gt .temperature 25.0}}
    "high"
  {{end}}
  {{if eq $loopsize $index}}
    ]
  {{else}}
    ,
  {{end}}
{{end}}

第一个条件判断生成是 fine 或者 high；第二个条件判断是生成分隔数组的 , 还是数组结尾的 ]。

另外，模版还是应用到切片中每条记录上，所以还是需要将 sendSingle 属性设置为 true。最终该数据模版针对上述数据产生的内容如下，

json

  {"device_id": "1", "description": [ "fine" , "fine" , "high" ]}

使用 AI 辅助生成

eKuiper 的模板语法与 Go 语言相同，因此可以方便地通过 AI 辅助生成数据模版。我们可以使用如下提示词发送给大语言模型，来辅助生成数据模版：

使用 Golang 的 text/template 以及 sprig 库将数据
{
    "timestamp": 1650006388943,
    "node": "modbus",
    "group": "grp",
    "values": {
        "tag1": 123,
        "tag2": 234
    }
}
转换成
{
  "timestamp": 1650006388943,
  "node": "modbus",
  "group": "grp",
  "tags": [{
        "name": "tag1",
        "value": 123
      },{
        "name": "tag2",
        "value": 234
      }
  ]
}

获取到的模板结果结果大致为：

json

{"timestamp": {{.timestamp}},"node": "{{ .node }}","group": "{{ .group }}","tags": [{{ range $key, $value := .values }}{{ if $key }},{ "name": "{{ $key }}", "value": {{ $value }} }{{ else }}{ "name": "{{ $key }}", "value": {{ $value }} }{{ end }}{{ end }}]}

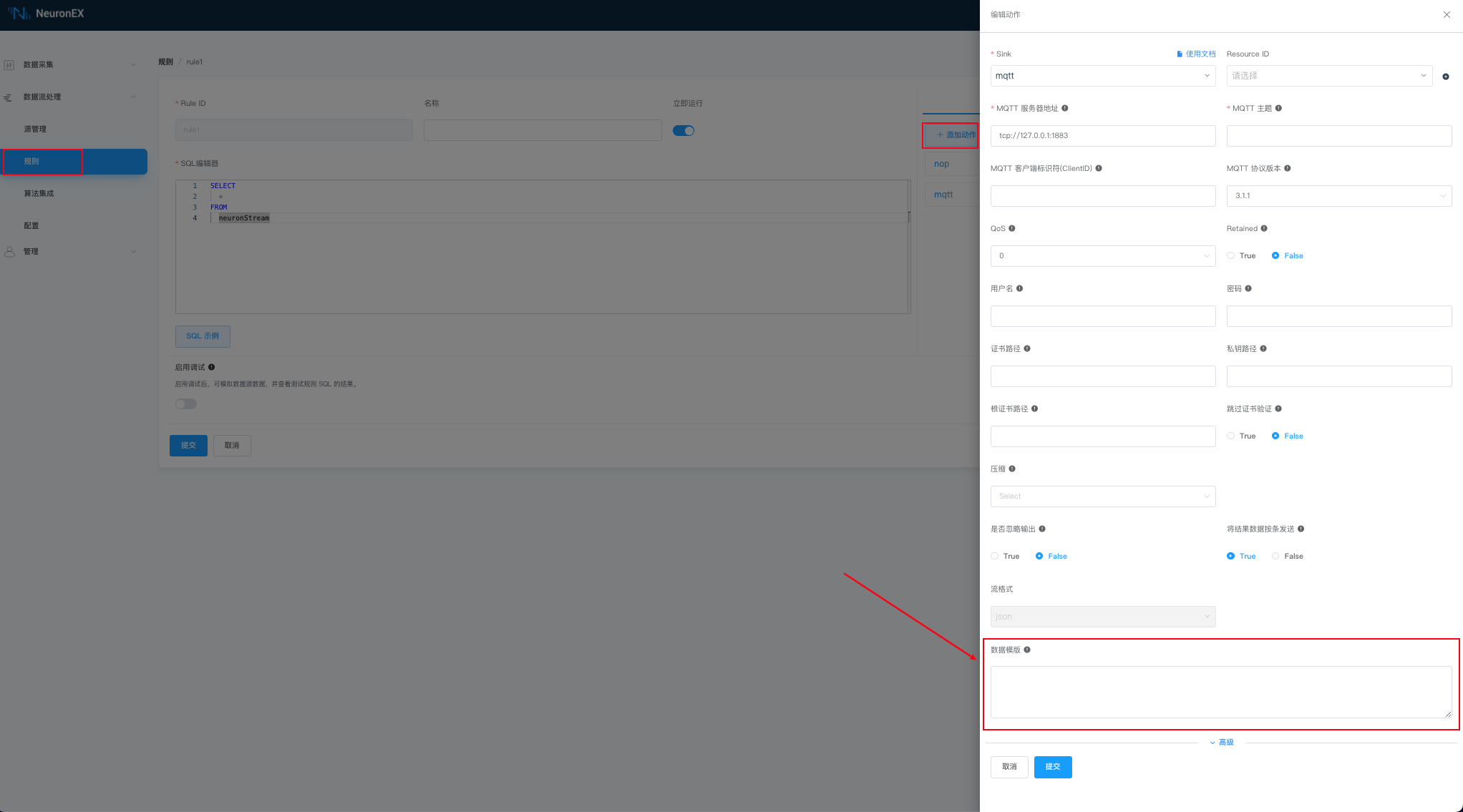

使用规则调试功能，测试发现转换正常：

alt text

通过把输入和输出模板发送给大语言模型，即使不熟悉 Golang 模版语法，也可以方便地实现数据转换。

总结

通过 NeuronEX 提供的数据模版功能可以实现对分析结果的二次处理，以满足不同的 sink 目标的需求。但由于 Golang 模版本身的限制，较难实现较复杂的数据转换。目前建议用户可以通过数据模版来实现一些较为简单的数据的转换；如果用户需要对数据进行比较复杂的处理，并且自己扩展了 sink 的情况下，可以在 sink 的实现中直接进行处理。
