FP-XH C30T 连接示例

FP-XH C30T 是 Panasonic（松下）公司生产的一款可编程逻辑控制器（PLC），属于 FP-XH 系列，适用于各种中小型自动化应用。

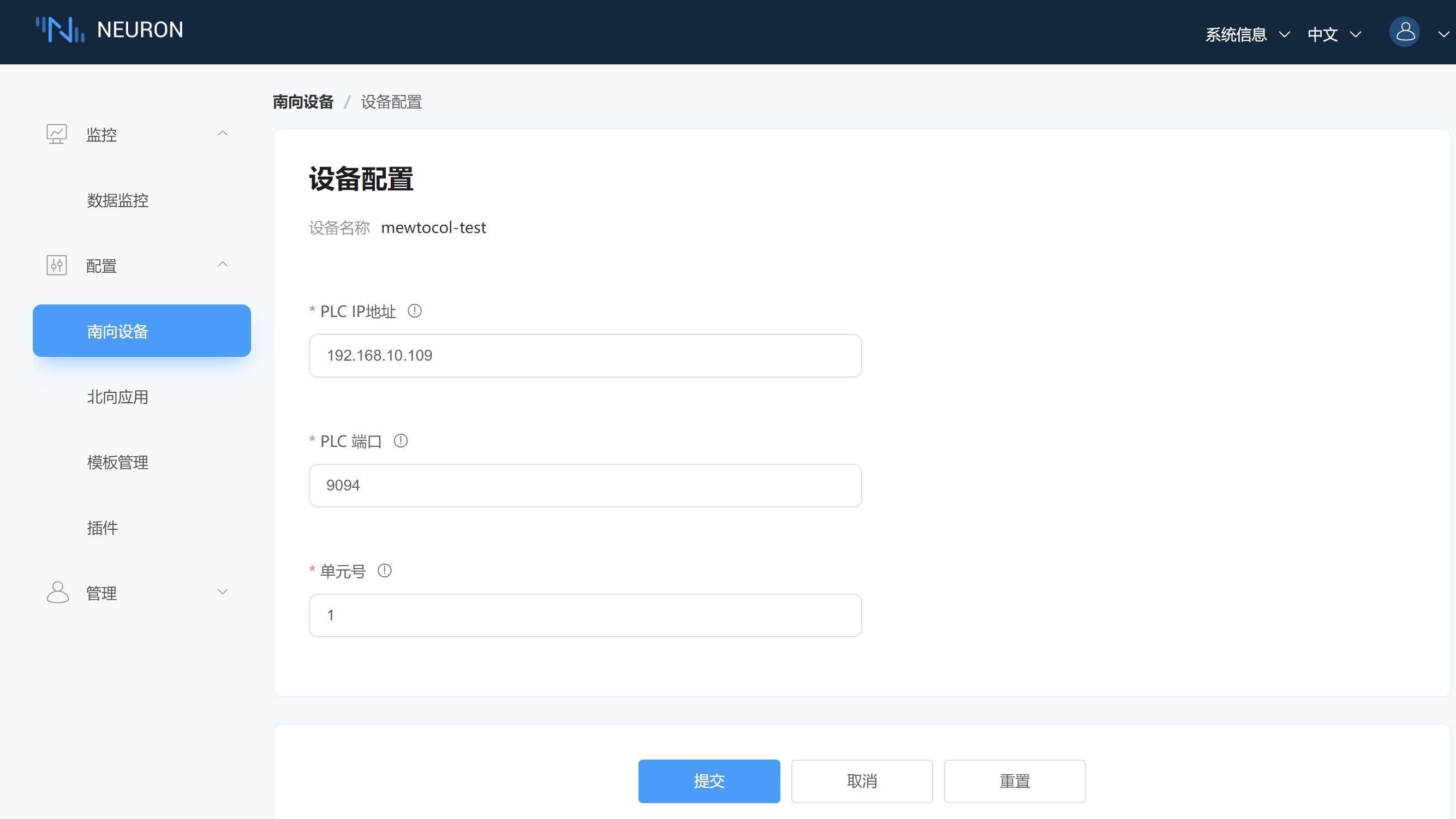

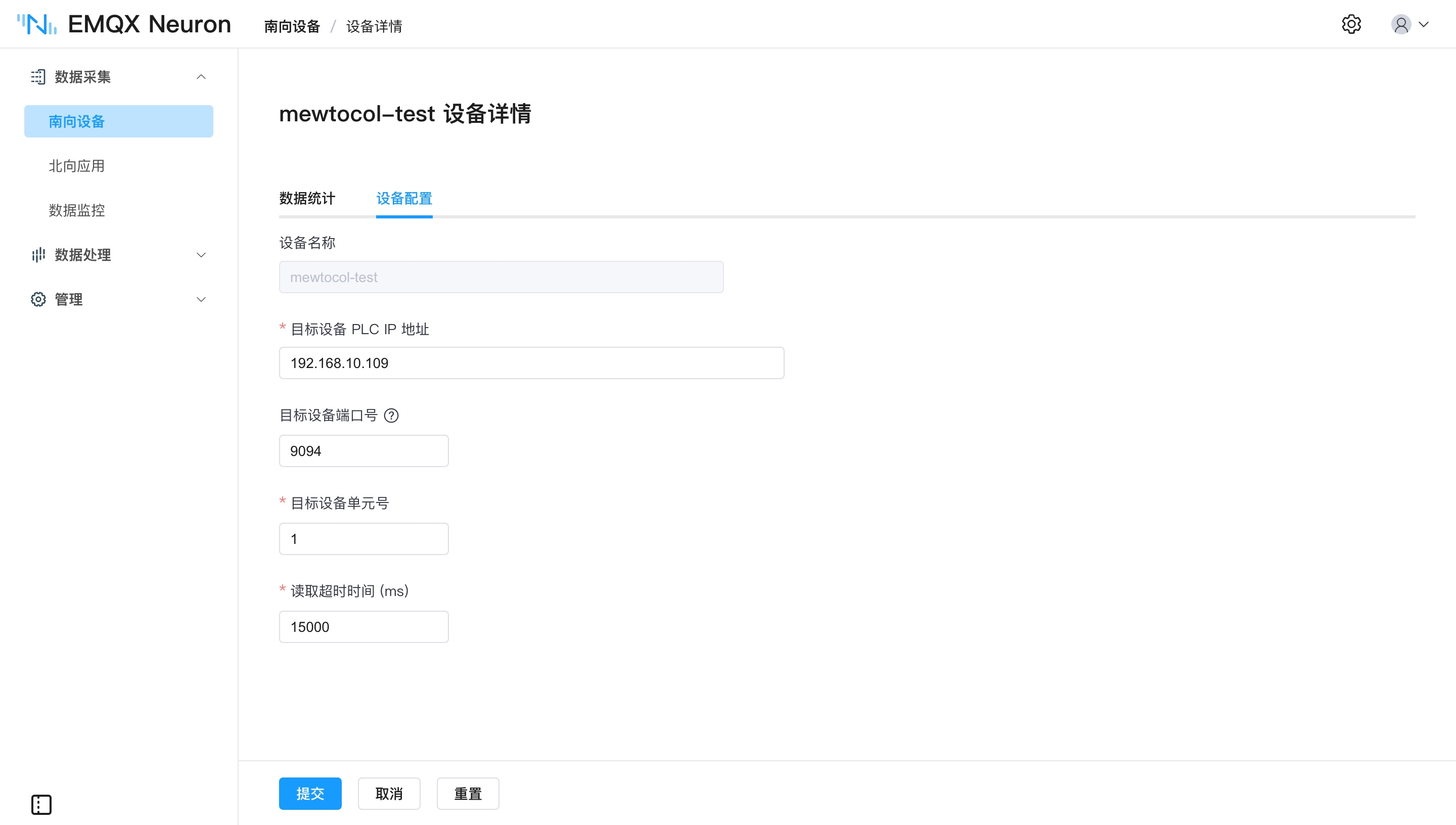

本节将演示如何通过 EMQX Neuron Mewtocol 驱动连接 FP-XH C30T。

安装 Configurator WD

到 https://www3.panasonic.biz/ac/e/fasys/software_info/common/tol_configwd.jsp 注册后下载 configurator_wd_v177.exe，并进行安装。
打开 Configurator WD 软件，点击菜单 Option -> Select IP of PC -> Specify the IP address of PC，选择本机 IP 地址，然后点击 OK 按钮。
点击菜单 Search -> Search BroadCast, 列表中出现 FP-X COM5 模组。
右键点击列表中的 FP-X COM5 项，在弹出菜单中选择 Setting IP Address，为 PLC 设备设定一个固定 IP 地址，然后点击 OK。
右键点击列表中的 FP-X COM5 项，在弹出菜单中选择 Communication Setting，将 Baud rate of COM1 设置为 115200，点击 OK。
右键点击列表中的 FP-X COM5 项，在弹出菜单中选择 Communication Setting-> Option Setting，将 Respons timeout 设置为 1000，点击 OK。

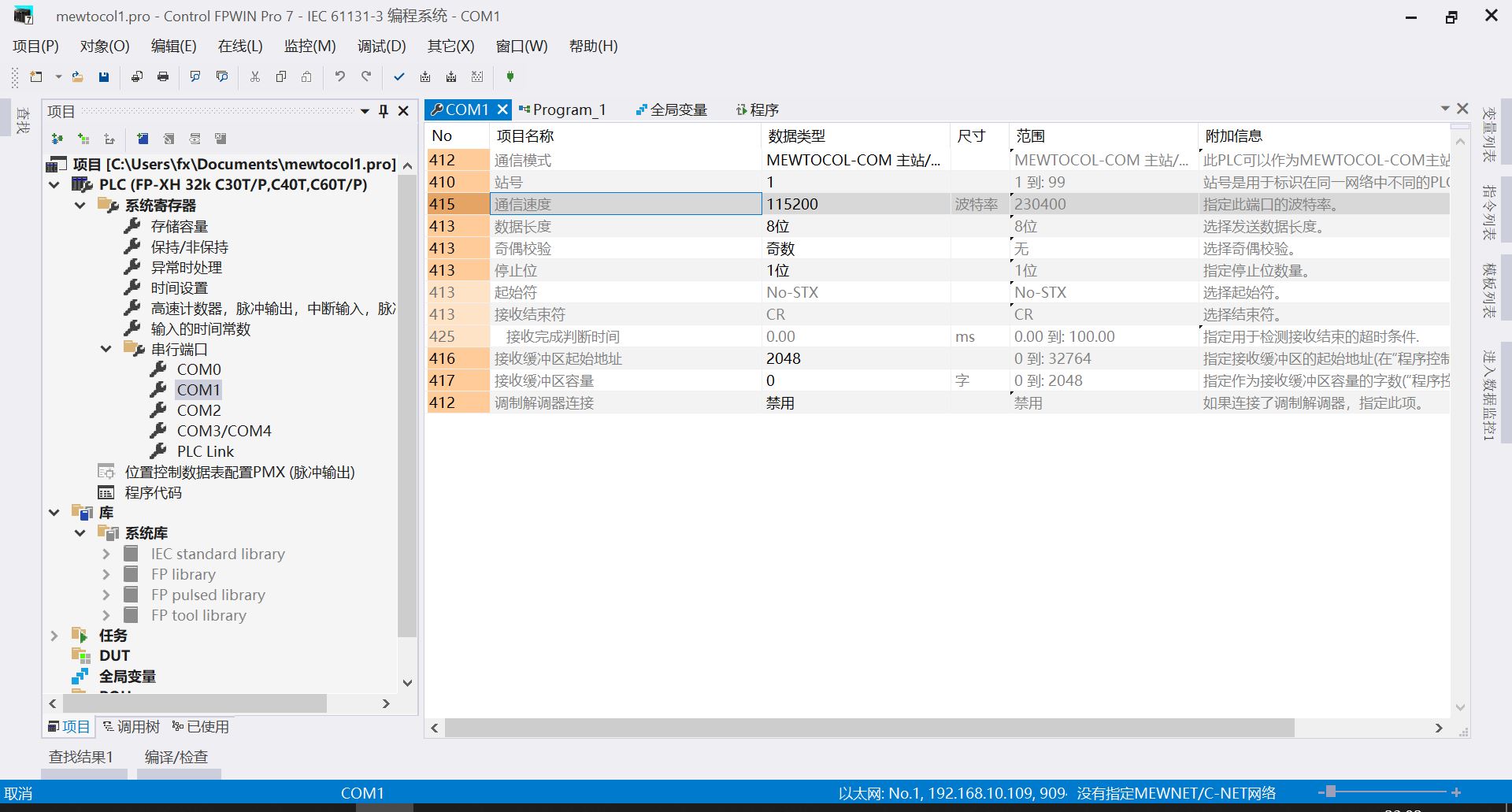

打开 Control FPWIN Pro 7，确认 PLC 串行端口 COM1 的 通信速度 为 115200。
