数据上云

将南向驱动采集到的点位数据上报至云平台或 MQTT Broker。协议转换在边缘侧完成，云端接收到的是结构统一的 JSON 报文。

选择应用

应用	对接目标	认证方式
MQTT	任意 MQTT Broker：EMQX、EMQX Cloud、自建 Broker	用户名密码、TLS 单向或双向认证
AWS IoT	AWS IoT Core	设备证书与私钥
Azure IoT	Azure IoT Hub	SAS 令牌或 X.509 证书

三者均基于 MQTT 协议，配置参数大部分相同。AWS IoT 与 Azure IoT 内置了对应平台的主题规则与证书体系，配置时只需填写平台凭据。

TIP

同一 EMQX Neuron 实例中不建议启用多个 MQTT 应用节点，可能导致性能下降与资源竞争。需要向多个目的地上报数据时，应在同一节点下添加多条订阅，或使用不同类型的北向应用。

上报主题

上报主题在每条订阅中单独指定。未指定时使用默认主题：

/neuron/{北向应用名}/{南向驱动名}/{组名}

例如应用名为 mqtt、南向驱动为 modbus-tcp-1、组为 group-1 时，默认主题为 /neuron/mqtt/modbus-tcp-1/group-1。

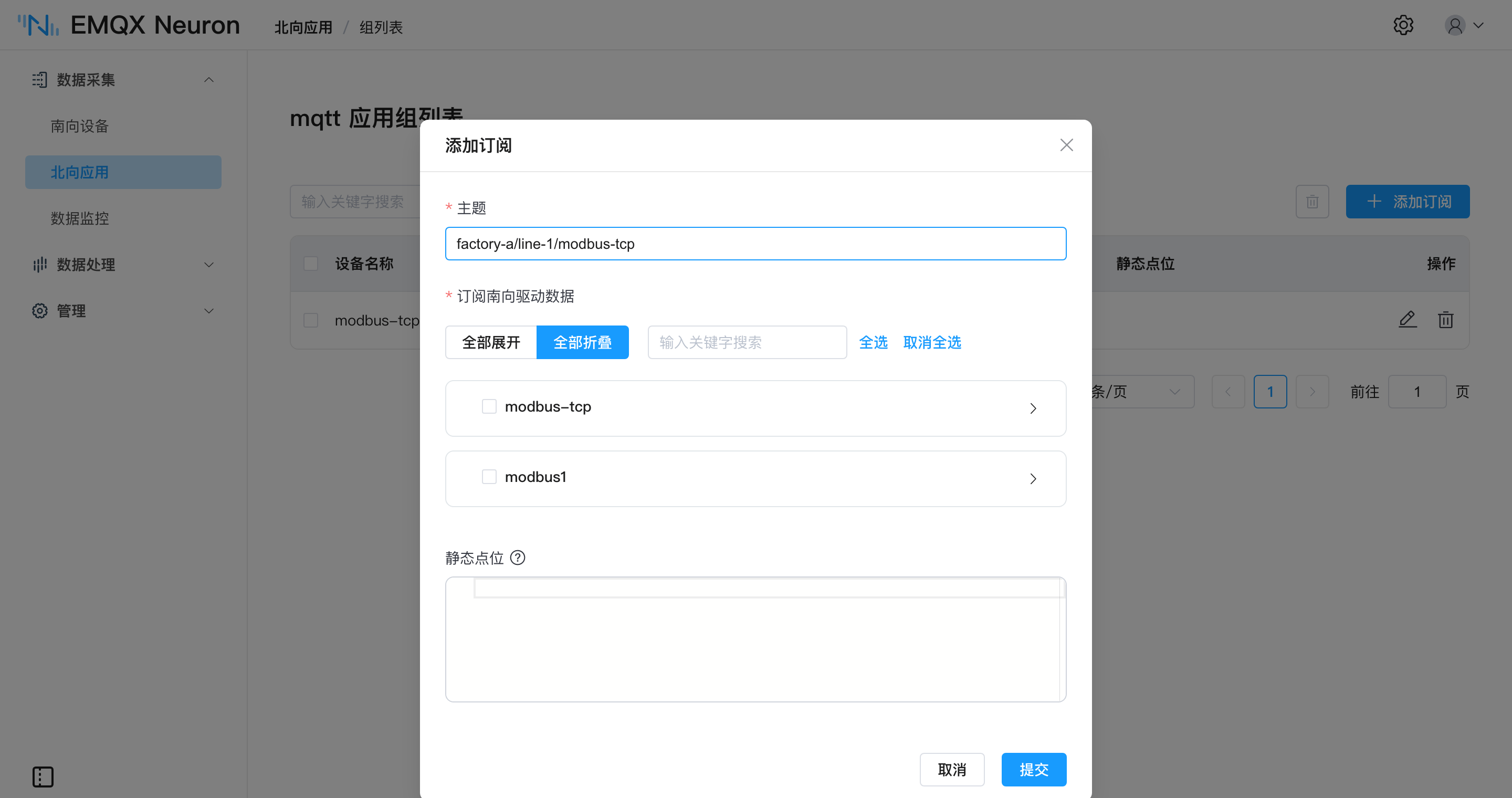

存在多个工厂或产线时，建议自定义主题以体现层级结构，例如 factory-a/line-1/modbus-tcp-1，云端可通过主题通配符订阅。

上报格式

上报报文的 JSON 结构由上报数据格式参数控制，共四种：

格式	结构
values-format	采集成功的点位置于 values，采集失败的点位置于 errors
tags-format	全部点位置于同一数组，每个元素包含点位名与值
ECP-format	在 tags-format 基础上增加数据类型字段
Custom	自定义模板，可通过内置变量组织字段与嵌套结构

values-format 报文示例：

{
    "timestamp": 1650006388943,
    "node": "modbus",
    "group": "grp",
    "values": { "tag0": 123 },
    "errors": { "tag1": 2014 },
    "metas": {}
}

点位采集失败时上报错误码，不上报数值。将上报点位错误码参数设为 False 后，错误点位将被过滤，不包含在报文中。

其余三种格式的报文与字段说明见数据上下行格式。

静态点位

每个采集组可配置一组静态点位，以 JSON 键值对形式随采集数据一并上报，用于携带产线编号、设备序列号、安装位置等不随采集变化的属性：

{ "location": "sh", "sn_number": "123456" }

支持布尔、整型、浮点、字符串四种数据类型，数组与结构体以字符串形式上报。静态点位命名不可与采集点位重名，否则在 values-format 下将覆盖采集值。

断网缓存

通信中断时，消息优先写入内存缓存，内存缓存写满后转入磁盘缓存；连接恢复后按先进先出顺序重传。

参数	取值范围	默认值
离线缓存	开 / 关	关
缓存内存大小	1 – 1024 MB	空
缓存磁盘大小	1 – 10240 MB	空
缓存消息重传间隔	10 – 120000 ms	100

缓存磁盘大小设为非零值时，缓存内存大小亦须为非零值；缓存内存大小不可大于缓存磁盘大小。不同点位数下的磁盘占用实测数据见离线数据缓存。

MQTT、AWS IoT、Azure IoT 与 Sparkplug B 均支持该组参数，Kafka 与 WebSocket 不支持。

反控设备

云端向写请求主题发布 JSON 格式的写请求，EMQX Neuron 通过南向驱动写入设备，并将执行结果发布至写响应主题。

应用	写请求主题
MQTT、AWS IoT	可配置，默认 neuron/${random_str}/write/req
Azure IoT	固定为 devices/{设备 ID}/messages/devicebound/#，执行结果发布至 devices/{设备 ID}/messages/events/

目标点位须在南向驱动中配置 write 属性，见组与点位 · 点位属性。请求体格式与多点位写入见数据上下行格式 · 写 Tag。

上报前的数据处理

点位数量较多或采集频率较高时，原始数据全量上报将占用较多上行带宽与云端存储。可先将南向数据接入数据处理引擎，经 SQL 过滤、降采样或聚合后再上报。两条路径可同时存在，选型依据见接入大数据与边缘计算。

下一步

• 创建北向应用 → 订阅南向数据
• 南向驱动的运行状态可上报至指定主题，用于云端监控网关运行情况，见 MQTT · 驱动状态上报
