CP2E 连接示例

本文将使用 Omron FINS TCP 驱动连接欧姆龙 CP2E PLC，实现读写 PLC 中的点位值。

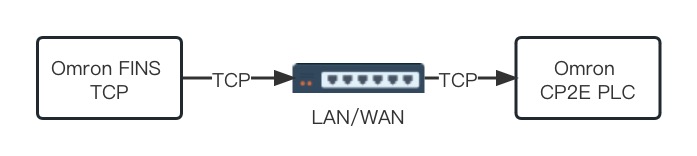

Omron FINS TCP 驱动可以通过本地局域网或者 Intenet 连接到欧姆龙 PLC，但是需要注意的是，如果 PLC 与 EMQX Neuron 服务器不在同一局域网，需要在 PLC 上配置端口转发。

前置准备

已通过欧姆龙编程软件 CX-Programmer 连接到 CP2E PLC，可以查看 PLC 中的点位。

查看 PLC 点位

1. 左侧菜单栏选择 设置 打开 PLC 设定窗口，找到 内置以太网 选项卡，为 PLC 配置 IP 地址、子网掩码等。

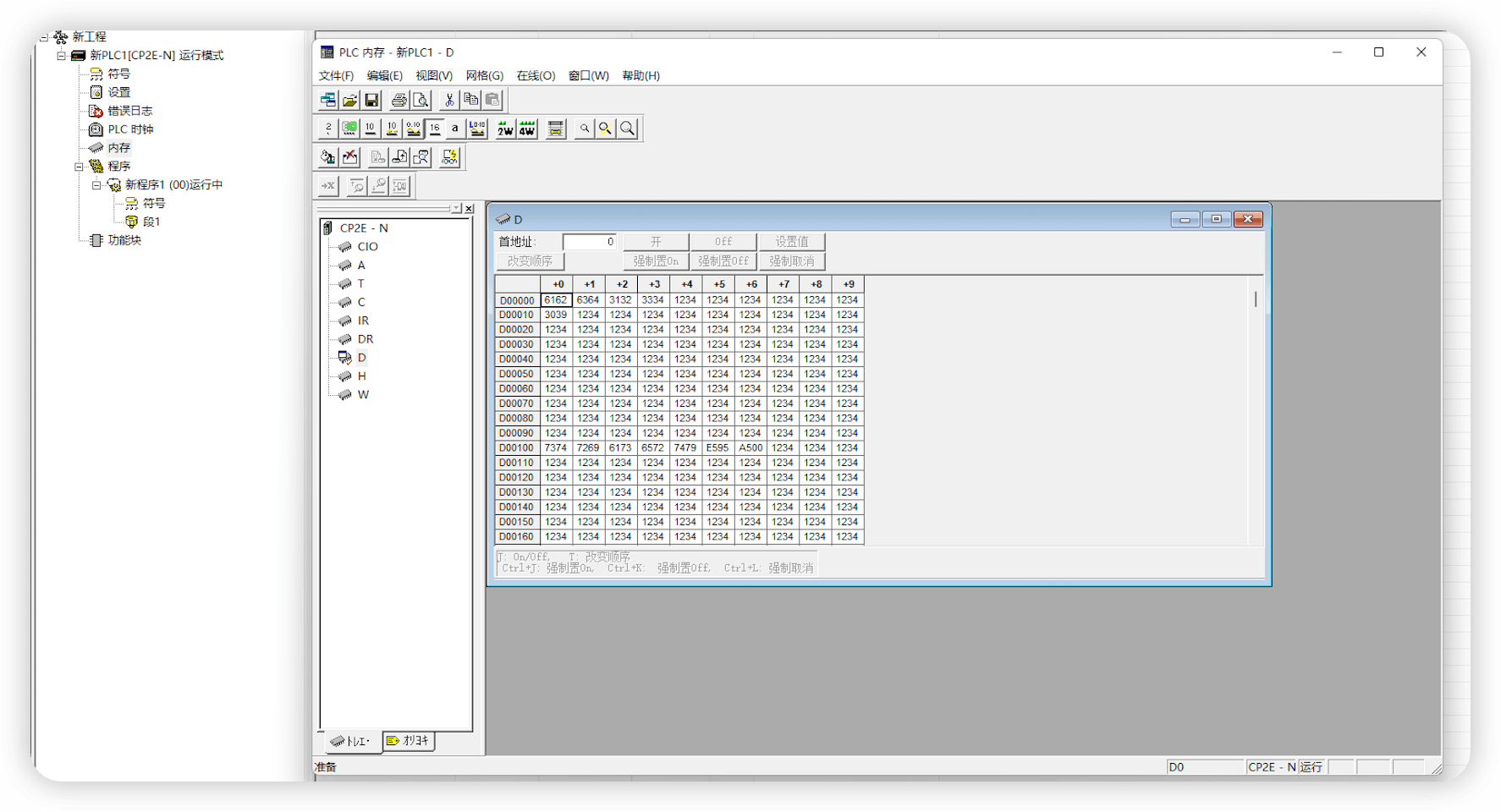

2. 左侧菜单选择 内存 打开 PLC 内存窗口，可以查看到 PLC 支持的数据区域以及地址范围，如下图所示，此 PLC 存在多个数据区域，包括 CIO、A、W 等。

配置 EMQX Neuron

• 在南向设备中，点击 添加设备，选择驱动 Omron FINS TCP 来创建一个连接 CP2E PLC 的节点。
• 创建好节点后，点击 设备配置 进入设备配置页面，根据实际情况配置节点信息，
  • PLC IP 地址：PLC 的 IP 地址
  • PLC 端口：PLC 的端口，默认为 9600
• 在创建好的南向设备节点中，创建组，并在组下创建点位。
