CAN

流 扫描表

NeuronEX 数据处理模块通过 CAN 类型的数据源，可以接收来自 CAN 协议总线的数据，将原始数据解析为结构化数据。CAN 类型可以作为流、扫描表的数据源。

创建流

登录 NeuronEX，点击数据处理 -> 源管理。在流管理页签，点击创建流。

在弹出的源管理 / 创建页面，进入如下配置：

• 流名称：输入流名称
• 是否为带结构的流：勾选确认是否为带结构的流，如为带结构的流，则需进一步添加流字段。可默认不勾选。
• 配置组：可使用默认配置组，如希望自定义配置组，可点击添加配置组按钮，在弹出的对话框中进行如下设置，设置完成后，可点击测试连接进行测试：
  • 名称：必填项，输入配置组名称。
  • 网络类型：必填项，can总线的网络类型，默认选择can。
  • 地址：必填项，can总线的物理接口地址。
• 流格式：只能选择 can 格式，无法修改。
• 共享：勾选确认是否共享源。
• Schema 文件路径：dbc文件的所在路径。dbc文件是描述 CAN 总线数据结构的文件。

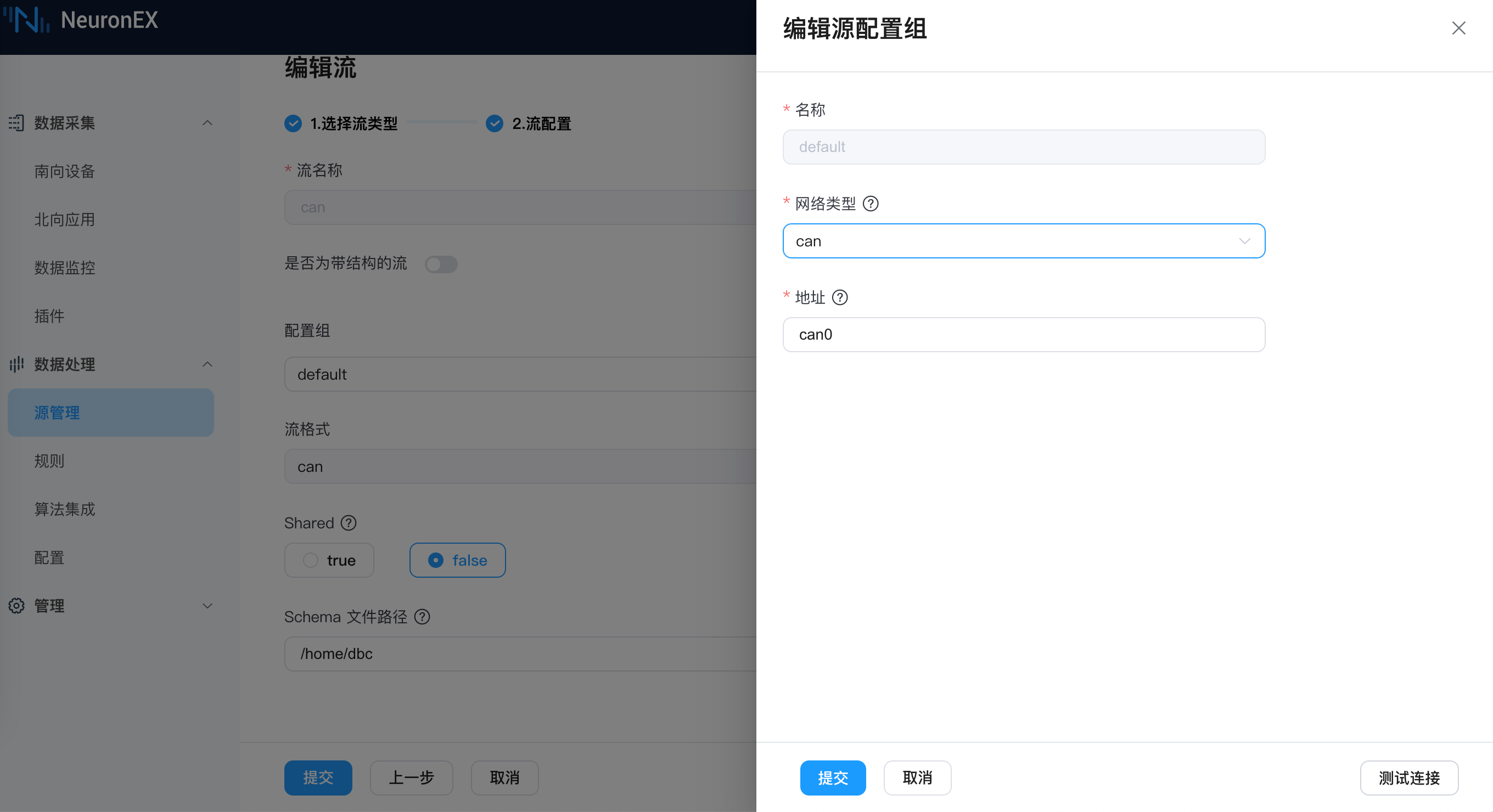

以下图为例，NeuronEX 通过网卡 can0 接收数据，并根据/home/dbc目录下的.dbc文件，将 can 数据解析为结构化 json 数据。
