Neuron 源

流 扫描表

NeuronEX 数据处理模块通过 Neuron 类型的数据源，可以接收来自 NeuronEX 数采模块的数据并通过规则处理分析。

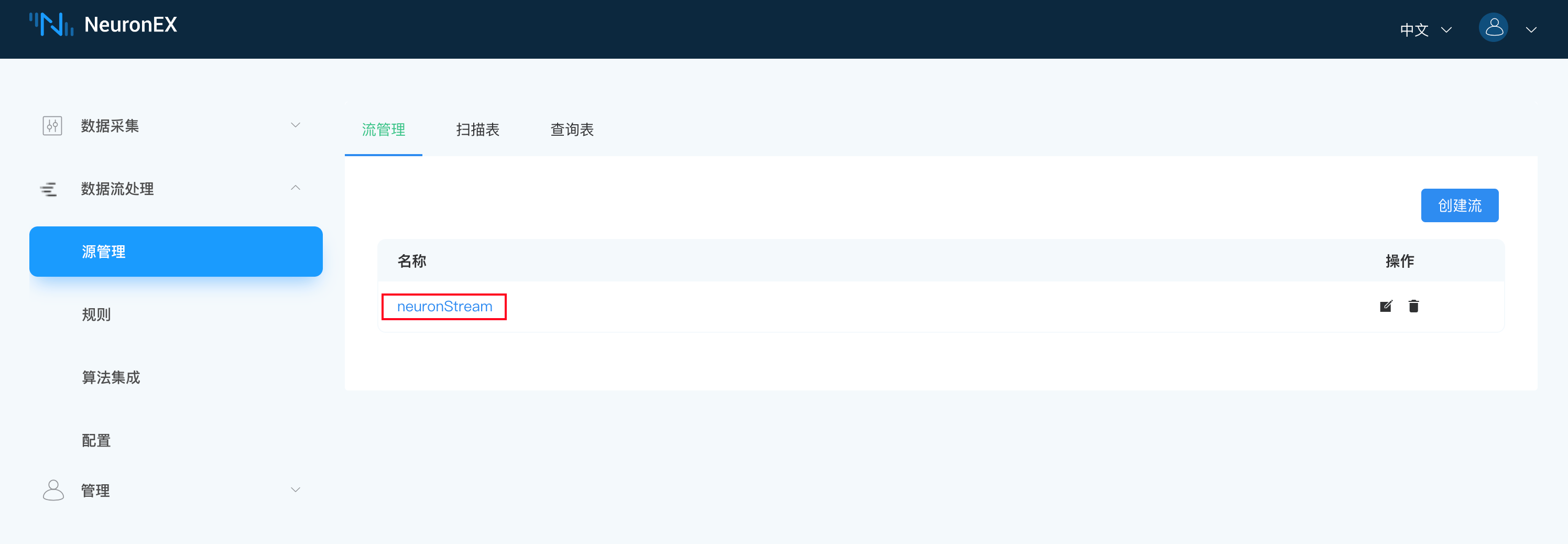

在 NeuronEX 数据处理 -> 源管理，在流管理页签下，NeuronEX 已经默认配置的 Neuron 类型的数据源 neuronStream。

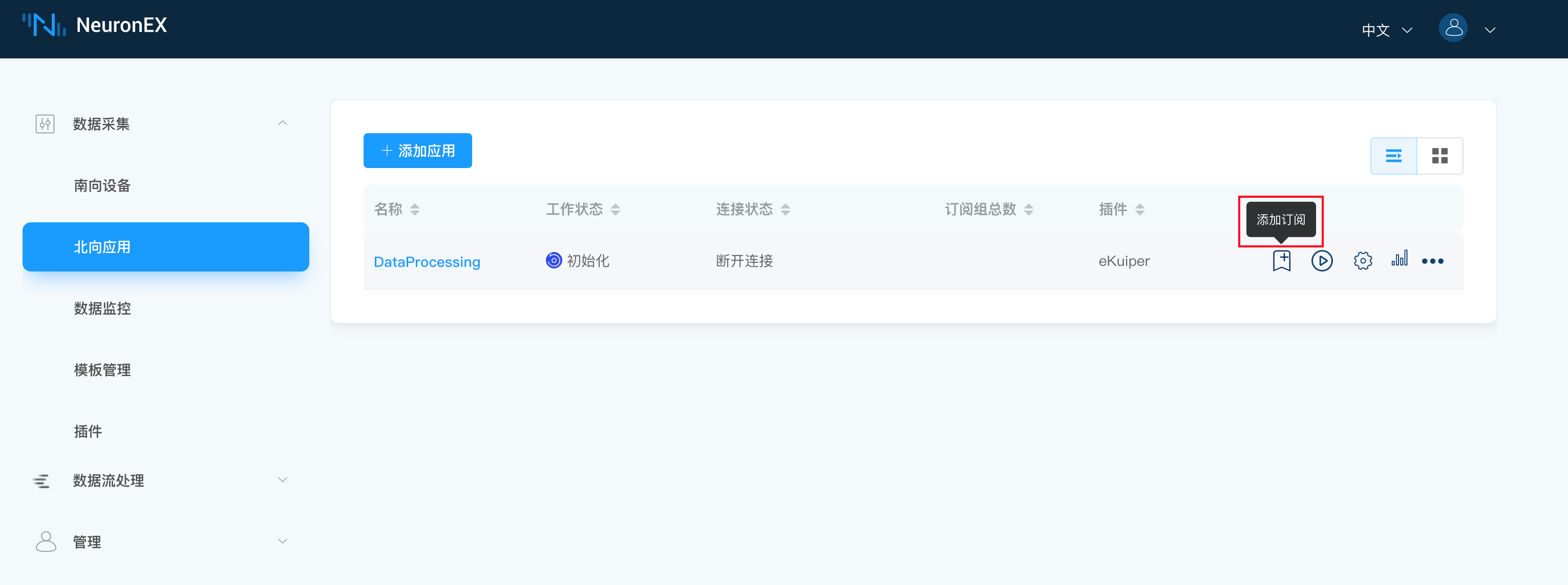

将 NeuronEX 数采模块的数据发送到 neuronStream，需要在 NeuronEX 数据采集 -> 北向应用页签下，将驱动数据添加订阅到 DataProcessing节点，如下图所示：

然后，用户可直接在 数据处理 -> 规则 -> 新建规则 里，选择 neuronStream 作为数据源，进行规则的创建。

SELECT * FROM neuronStream

消息格式

数采模块发过来的消息为固定的 json 格式，如下所示：

{
  "timestamp": 1646125996000,
  "node_name": "node1",
  "group_name": "group1",
  "values": {
    "tag_name1": 11.22,
    "tag_name2": "string"
  },
  "errors": {},
  "metas":{}
}

创建流

创建 Neuron 类型的流。登录 NeuronEX，点击数据处理 -> 源管理。在流管理页签，点击创建流。

在弹出的源管理 / 创建页面，进入如下配置：

• 流名称：输入流名称

• 是否为带结构的流：默认不勾选即可

• 流类型：选择 neuron。

• 配置组：可使用默认配置组，如希望自定义配置组，可点击添加配置组按钮，在弹出的对话框中进行如下设置，设置完成后，可点击测试连接进行测试：

  • 名称：输入配置组名称。
  • 路径：连接 NeuronEX 数采模块服务的 url，默认为tcp://127.0.0.1:7081，需要与 NeuronEX 数采模块的url匹配。

• 流格式：选择 json 格式。

• 共享：勾选是否共享源，勾不勾选皆可。

提示

默认已经配置了一个名为 neuronStream 的 Neuron 类型数据源，用户可直接使用。当neuronStream被删除后，可通过上述步骤进行创建。

创建扫描表

创建 Neuron 类型的扫描表。登录 NeuronEX，点击数据处理 -> 源管理。在扫描表页签，点击创建扫描表。

• 表名称：输入表名称

• 是否为带结构的表：默认不勾选即可

• 表类型：选择 neuron。

• 配置组：可使用默认配置组，如希望自定义配置组，可点击添加配置组按钮，在弹出的对话框中进行如下设置，设置完成后，可点击测试连接进行测试：

  • 名称：输入配置组名称。
  • 路径：连接 NeuronEX 数采模块服务的 url，默认为tcp://127.0.0.1:7081，需要与 NeuronEX 数采模块的url匹配。

• 表格式：选择 json 格式。

• 保留大小：指定保留大小，默认为1。
