创建规则 ​

本页主要介绍如何在 EMQX Dashboard 中创建数据处理的规则并为规则添加动作。登录 EMQX Dashboard，点击左侧导航目录中的 集成 -> 规则。然后点击创建按钮，跳转至规则创建页面。在这里，您可以定义规则 SQL 处理并筛选来自消息、事件以及外部数据系统的数据，并为规则添加动作，实现将处理结果通过消息发布、打印到控制台或通过 Sink 进行转发等操作。

本页面的演示以消息重发布动作作为示例，描述了如何创建一个规则，处理接收到的主题为 t/# 的消息，并将消息重新发布到主题 a/1。

此外，本页还介绍了如何测试规则以及如何查看已创建的规则。

输入规则 SQL ​

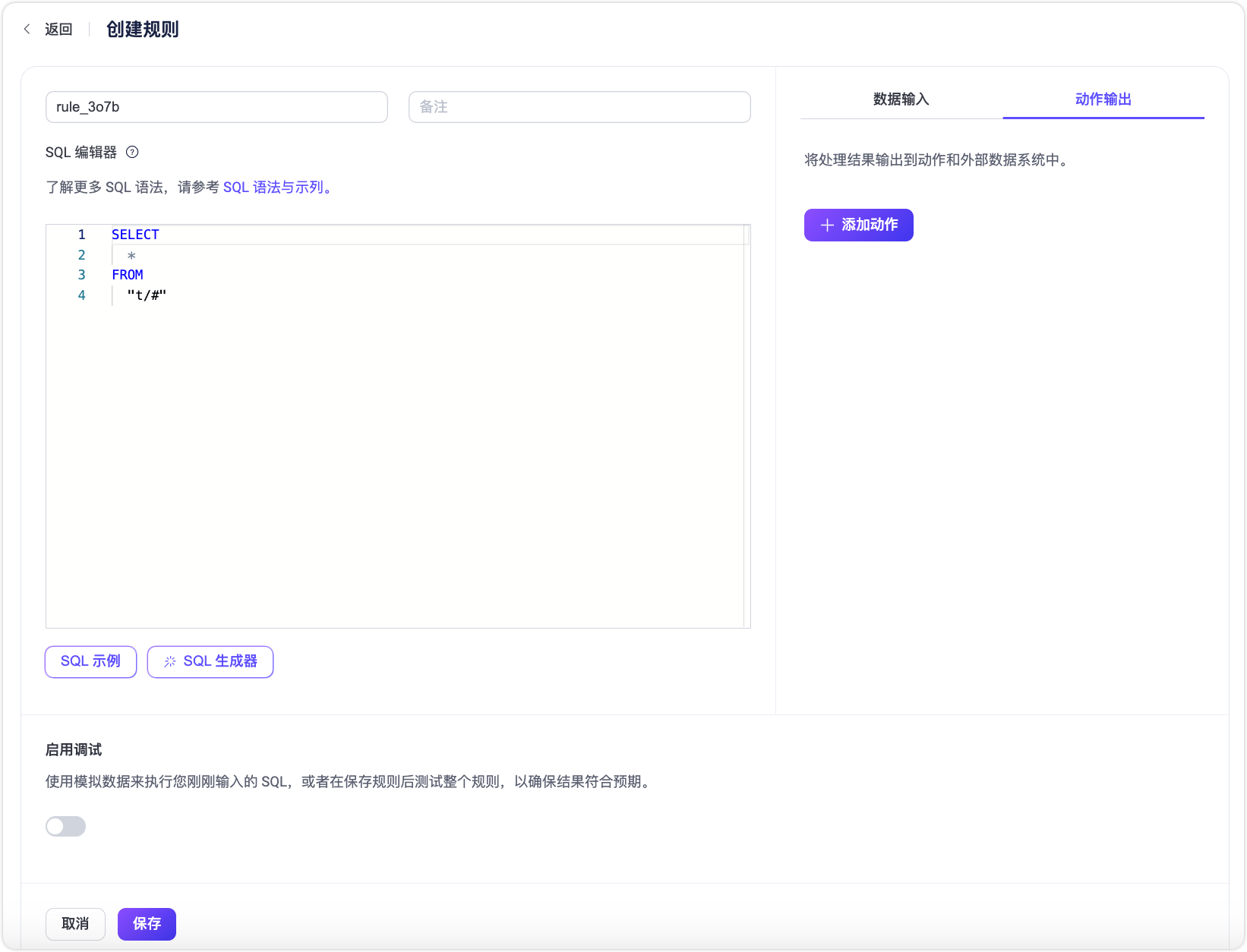

在规则页面上，输入规则的名称并添加备注以便未来管理。

在 SQL 编辑器中，您可以自定义语句以添加适合您业务需求的数据源。对于本教程，请保持默认设置，即选择并返回符合 t/# 模式的所有主题下的消息（例如 t/a、t/a/b、t/a/b/c等）。

TIP

EMQX 内置了丰富的 SQL 语句示例，以帮助您入门。您可以在 SQL 编辑器下点击 SQL 示例按钮进行探索。有关 SQL 语法和用法的更多详细信息，请参阅 SQL 语法与示例。

create-rules

测试 SQL 语句 ​

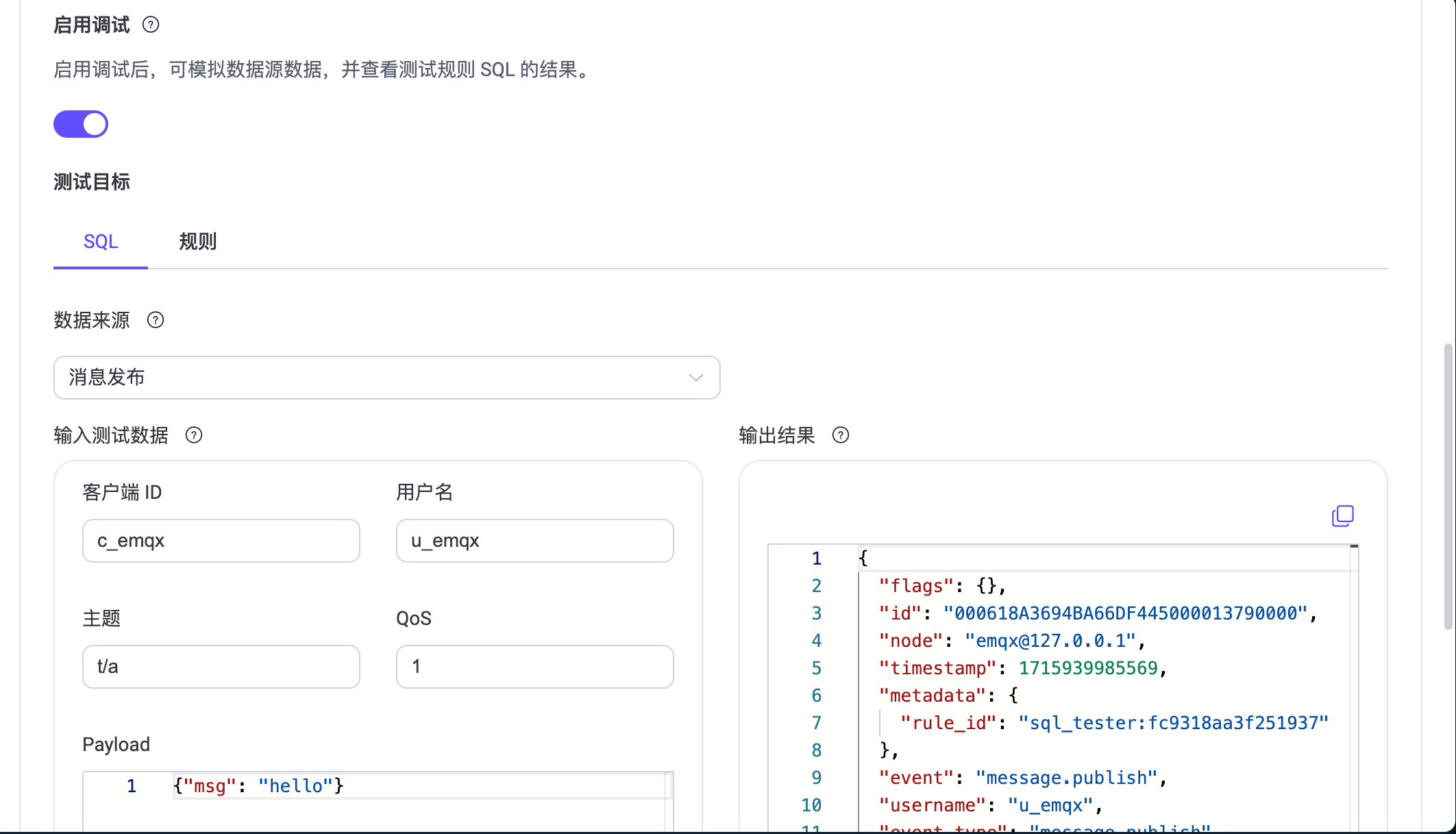

您可以使用模拟数据执行 SQL 语句，在添加动作和创建规则之前，验证 SQL 执行结果是否符合预期。这是一个可选步骤，但如果您是首次编写 SQL，建议进行测试。如果您想测试整个规则的执行情况，请使用测试规则功能。

测试步骤如下：

  1. 开启启用调试开关，并将测试目标选择为 SQL。

  2. 选择与 SQL 匹配的数据来源，并确保它与规则中指定的来源（FROM 子句）保持一致。

  3. 输入模拟数据：选定数据来源后，EMQX 为所有模拟数据字段提供了默认值，例如客户端 ID、用户名、主题、QoS、Payload 等，按照需求将其修改为适当的值。

  4. 点击运行测试按钮即可提交测试，如果一切正常，将显示测试通过提示。

test-sql

SQL 处理结果将以 JSON 形式呈现在输出结果部分。SQL 处理结果中的所有字段都可以通过后续操作（内置操作或 Sink）以 ${key} 的形式进行引用。有关字段的详细说明，请参阅 SQL 数据源和字段。

TIP

本演示假设 Payload 是 JSON 格式。在实际使用中，您也可以使用编解码（企业版功能）来处理其他格式的消息。

下一步，您可以在创建规则页面上，点击页面右侧的添加动作按钮，为规则添加多个动作。

添加动作 ​

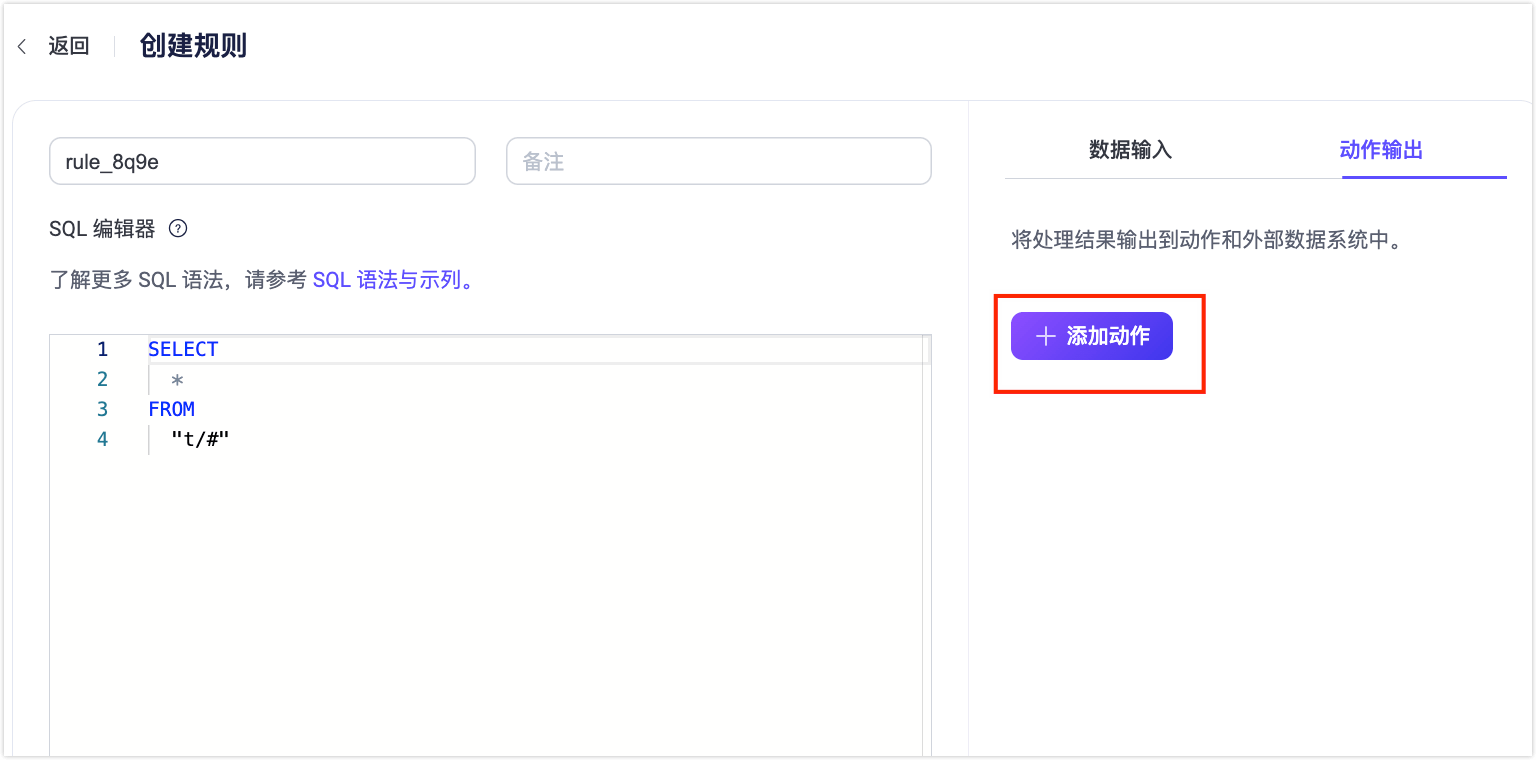

在创建规则页面上，点击右侧的添加动作按钮，将弹出添加动作页面。您可以从动作类型下拉列表中选择三种类型的动作之一：消息重新发布、控制台输出和使用数据桥接进行转发。

add_action

添加消息重发布动作 ​

消息重发布动作用来发布一条新的 MQTT 消息，适用于需要向设备发送下行消息的场景。

本节演示了如何将主题为 t/# 的消息重新发布到主题 a/1。在添加动作页面的动作类型下拉菜单中选择消息重发布，然后在点击添加按钮之前，配置以下设置：

  • 主题：在本示例中设置为目标主题 a/1；

  • QoS：在本示例中设置为重新发布的消息的 QoS 为0；

  • Retain：设置是否将此消息作为保留消息转发，本示例中保持默认设置 false；

  • Payload：输入 ${payload}，表示重新发布的消息将与原始消息具有相同的 payload，不进行任何修改。

  • MQTT 5.0 消息属性：点击切换开关以根据需要配置消息属性，允许您为重新发布的消息添加丰富的消息元数据描述。

    • 有效载荷指示器：指示消息格式。值设置为 false 时，消息是未确定的字节，设置为 true 时，意味着消息体中的有效载荷是 UTF-8 编码的字符数据。这将有助于 MQTT 客户端或 MQTT 服务器可以更加有效的解析消息内容，而不用特意去对于消息体进行格式或类型的判断。
    • 消息过期时间：输入一个值（以秒为单位）以指定消息应在经过一段时间后过期，并且如果未传递给预期的接收方，则被视为无效。
    • 内容类型：指定重新发布消息中的载荷内容的类型或格式（MIME 类型），例如，text/plain 表示文本文件，audio/aac 表示音频文件，而 application/json 表示是一条 JSON 格式的应用消息。
    • 响应主题：输入要将响应消息发布到的特定 MQTT 主题。例如，如果您希望将响应发送到名为"response/my_device"的主题，您应输入：response/my_device。
    • 对比数据：输入一个唯一标识符或数据，以将响应消息与原始请求消息相关联。您可以输入唯一的请求标识符、事务 ID 或在您的应用程序上下文中有意义的任何其他信息。

  • 直接派发：切换此开关以启用或禁用直接派发。启用后，消息将直接发送给订阅者，避免触发额外的规则或导致同一规则的递归激活等意外行为。

在创建规则页面，点击底部的创建按钮以完成规则创建。此规则将作为新条目添加到规则页面。

TIP

重新发布操作不会阻止原始消息的传递。例如，根据规则，主题 t/1下的消息将重新发布到主题 a/1，与此同时，t/1 的消息仍然会传递到订阅了主题 t/1的客户端。

添加控制台输出动作 ​

TIP

控制台输出动作仅用于调试。如果在生产环境中使用，可能会导致性能问题。

控制台输出动作用于查看规则的输出结果，结果将以日志的形式打印到控制台或日志中。

  • 当 EMQX 以控制台（console）或前台（foreground）模式（前台模式是在 Docker 环境中的默认模式）启动时，其输出将被直接发送到控制台。
  • 如果通过 systemd 启动 EMQX，输出将被系统日志捕获并存储。这可以通过使用 journalctl 命令来查看。

输出格式如下所示：

bash
[rule action] rule_id1
    Action Data: #{key1 => val1}
    Envs: #{key1 => val1, key2 => val2}

其中：

  • [rule action] 是重新发布操作被触发的规则 ID。
  • Action Data 是规则的输出结果，表示在执行操作时应传递给动作的数据或参数，即您设置消息重发布动作时的 payload 部分。
  • Envs 是重新发布时应设置的环境变量，其中可能包含与执行此操作相关的数据源和其他内部信息。

添加发送到 Sink 的动作 ​

您可以将规则结果通过 Sink 转发到外部数据系统，如 HTTP 服务器、Kafka 以及各种数据库。有关支持的 Sink 和使用方法，请参阅数据集成。

测试规则 ​

规则引擎提供了规则测试功能，可以使用模拟数据或真实客户端触发规则，执行规则 SQL 以及规则中添加的所有动作，并获得每个步骤的执行结果。

通过测试规则，可以验证规则是否按预期工作，快速排查并解决存在的问题。这不仅加快了开发速度，还确保了规则在实际运行时能够如期运行，避免在真实环境中出现故障。

测试步骤 ​

  1. 点击启用调试开关，并将测试目标选择为规则。注意，开始测试之前需要先保存规则。

  2. 点击开始测试按钮开始测试，浏览器将等待当前规则触发以生成测试结果。

  3. 触发规则进行测试，支持以下 2 种方式：

    • 模拟数据：点击输入模拟数据按钮，在弹出的窗口中选择与 SQL 匹配的数据来源，并确保它与规则中指定的来源（FROM 子句）保持一致。

      EMQX 为所有字段提供了默认值，例如客户端 ID、用户名、主题、QoS、Payload 等。可以修改为需要的值，点击提交测试按钮即可触发一次规则进行测试。

    • 真实设备：保持当前页面打开，使用真实客户端或 MQTT 客户端工具连接到 EMQX，触发对应的事件，进行测试。

  4. 查看测试结果：当规则被触发时，会将执行结果输出到 Dashboard 上，详细展示每个步骤的执行结果。

测试示例 ​

以 MQTTX 为例，创建一个客户端，然后使用此客户端订阅主题 a/1 并发送一条 t/1 的消息。

您将在对话框中看到此消息也被重新发布到主题 a/1：

mqttx-test-rule

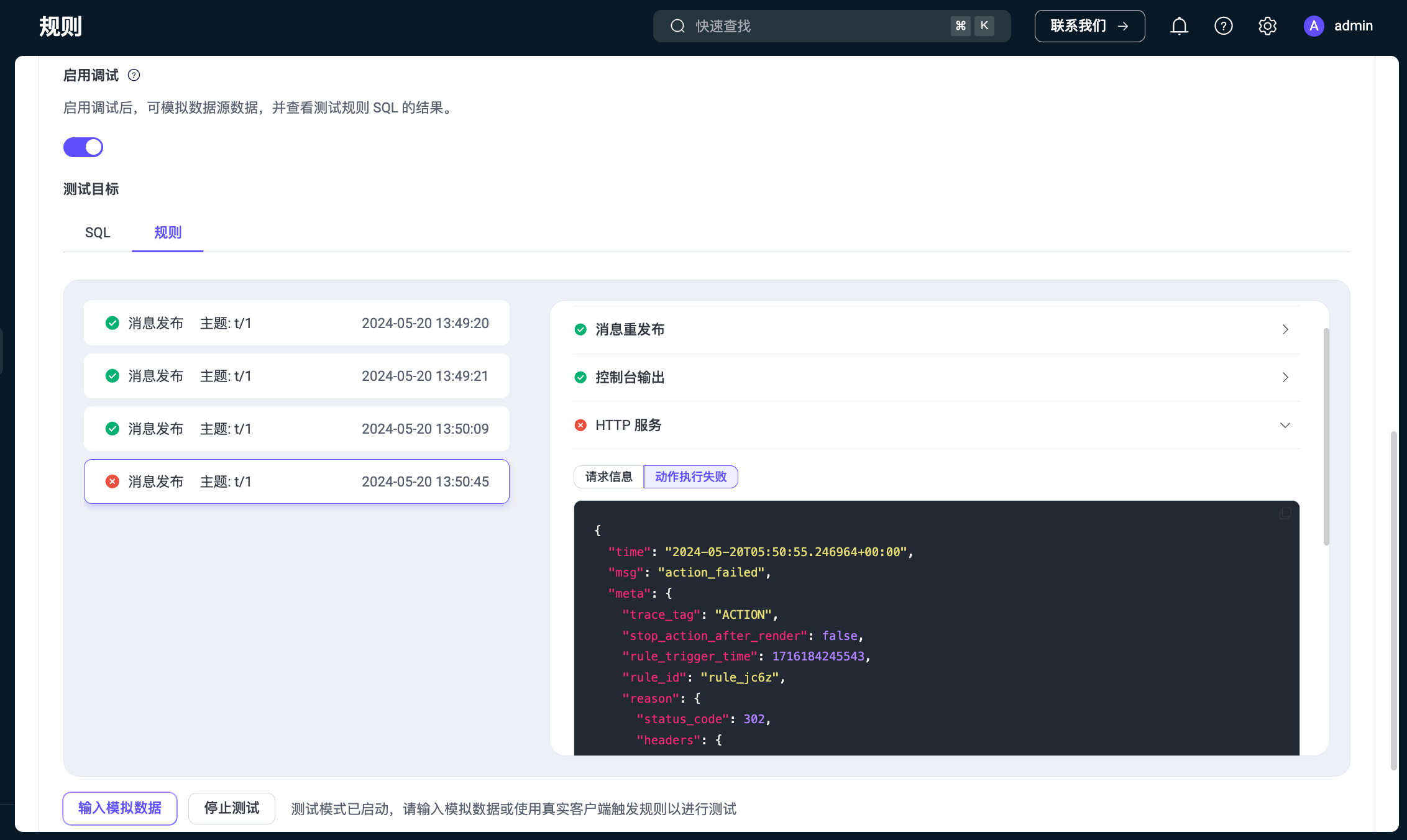

相应的，Dashboard 测试界面上将显示整个规则的执行结果，显示内容如下：

  • 左侧为规则执行记录，每次规则触发会产生一条记录，点击可以切换到对应的消息或事件详情。
  • 右侧为选中规则记录下的动作列表，点击可以展开查看动作执行结果和日志。

当规则 SQL 或任意动作执行失败时，整个规则记录将标记为失败状态，可以选中记录查看对应动作的错误信息进行排查。

EMQX 规则测试

从上图可以看到，规则被触发了 4 次，其中 3 次规则执行完全成功，第 4 次由于 HTTP 服务动作执行失败，错误原因是响应了 302 状态码。

查看规则 ​

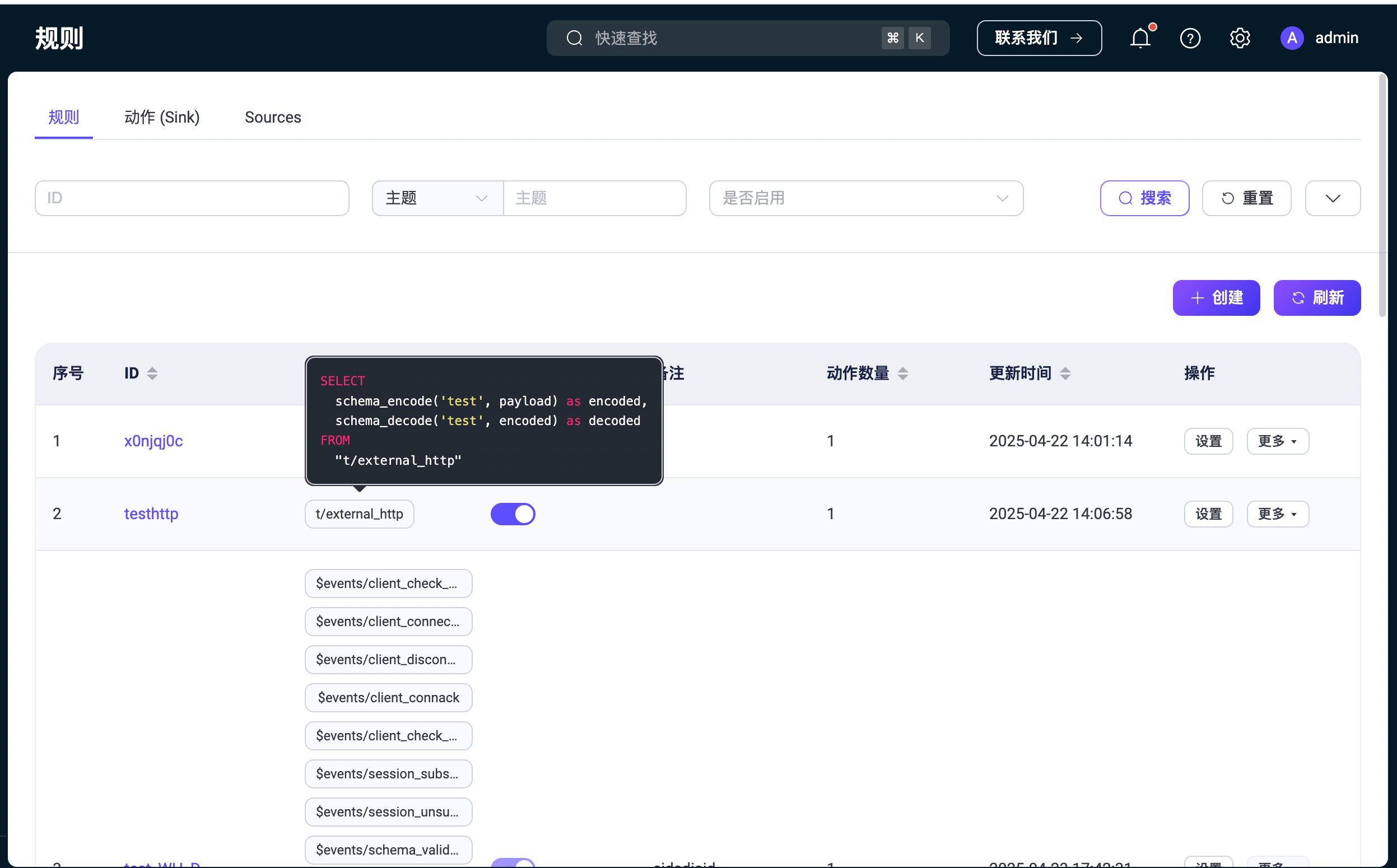

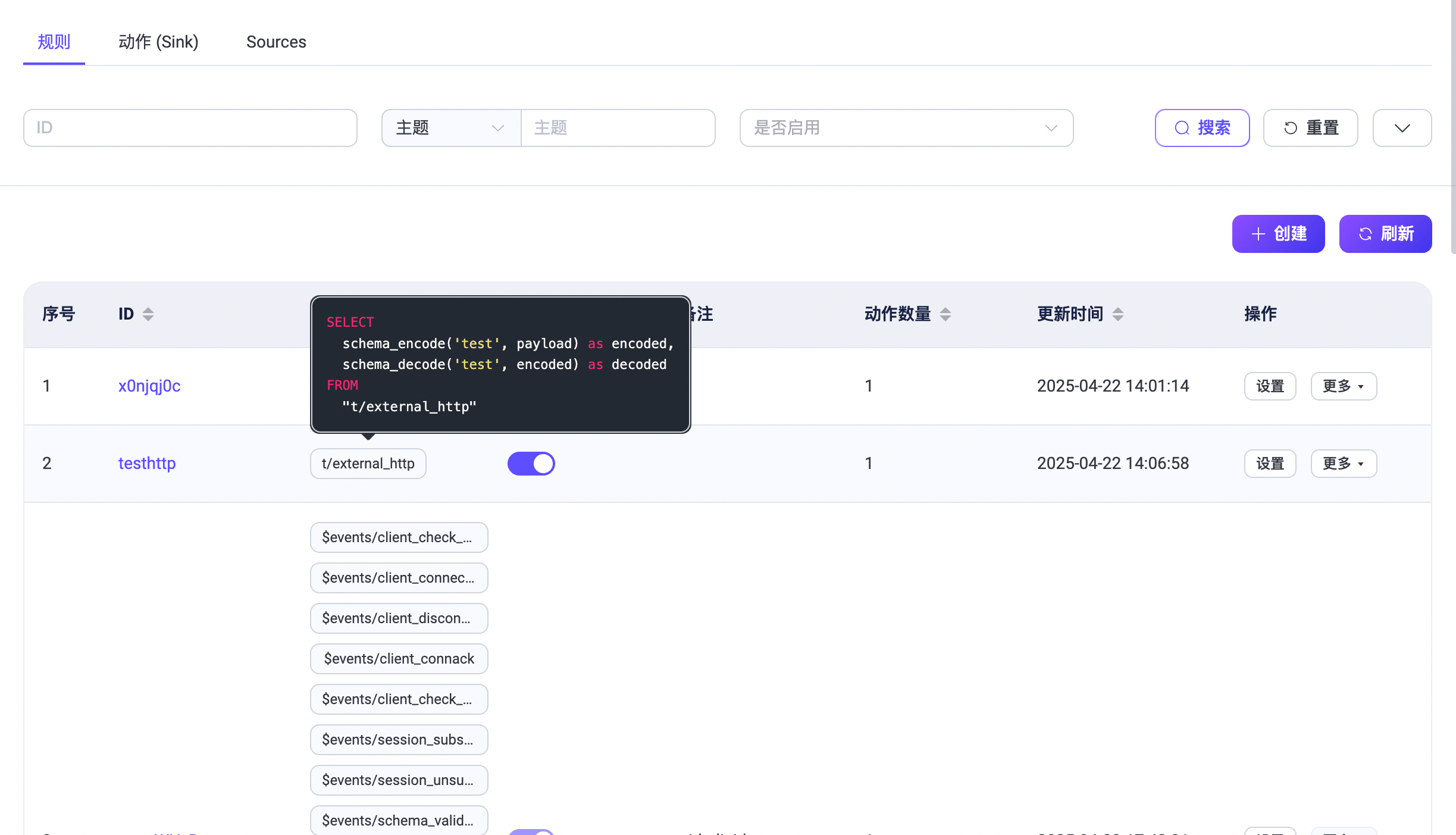

规则页面提供了一个完整的列表，显示了您创建的所有规则。

列表中的每个条目都会显示基本信息，包括规则 ID、关联的 Source、启用状态和动作数量。将鼠标悬停在 Source 上可查看对应的 SQL 语句详情。要修改规则的配置，请在操作列中点击设置。您还可以使用更多按钮来复制或删除规则。

view_rules

您可以在规则列表页上点击规则 ID，以查看规则与动作的执行统计信息。

注：如果更新规则，则下面页面中列出的统计指标将重置。

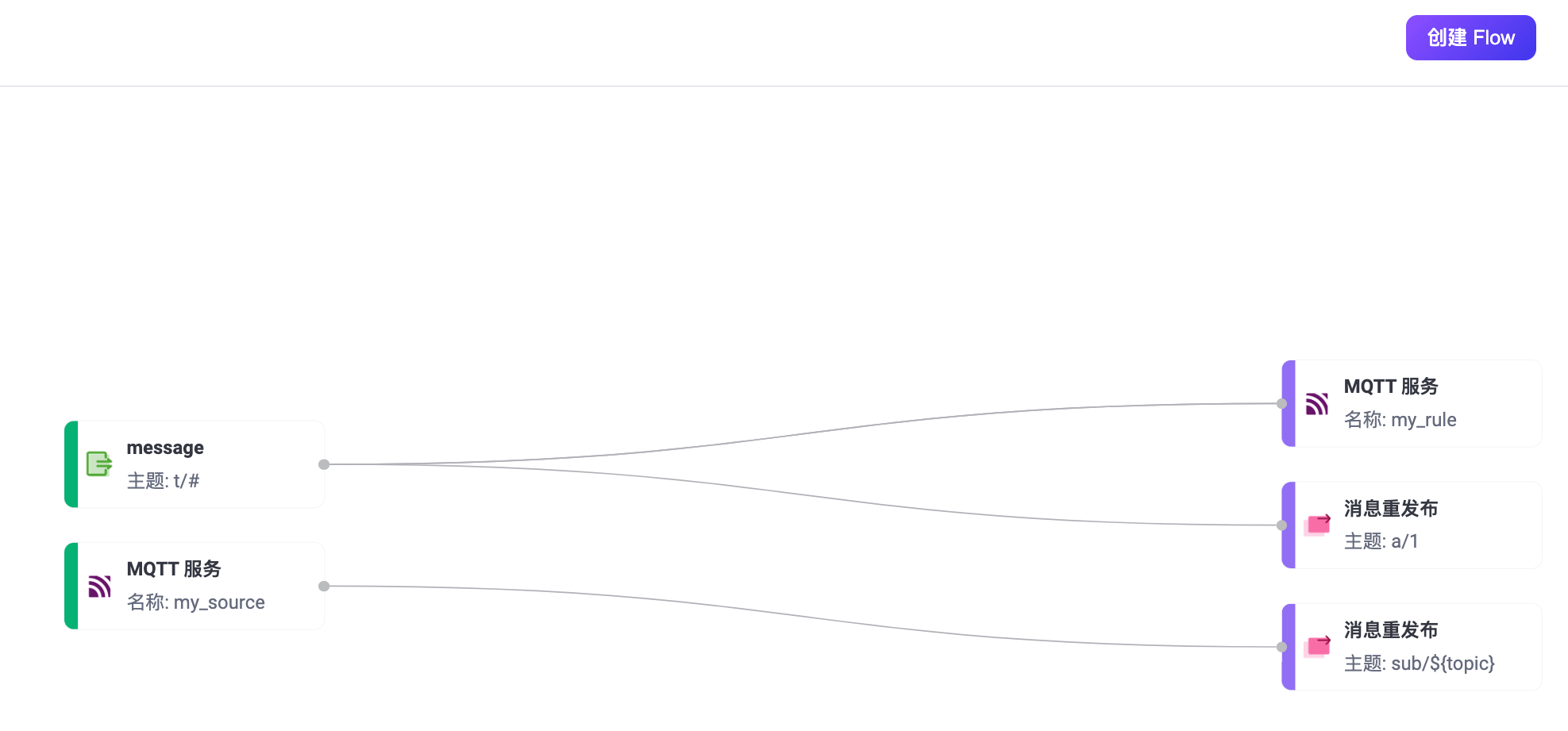

您还可以通过导航到集成 -> Flow 设计器，在 Flow 设计器中查看规则。通过规则页面创建的规则与通过 Flow 设计器创建的规则是完全互通的。

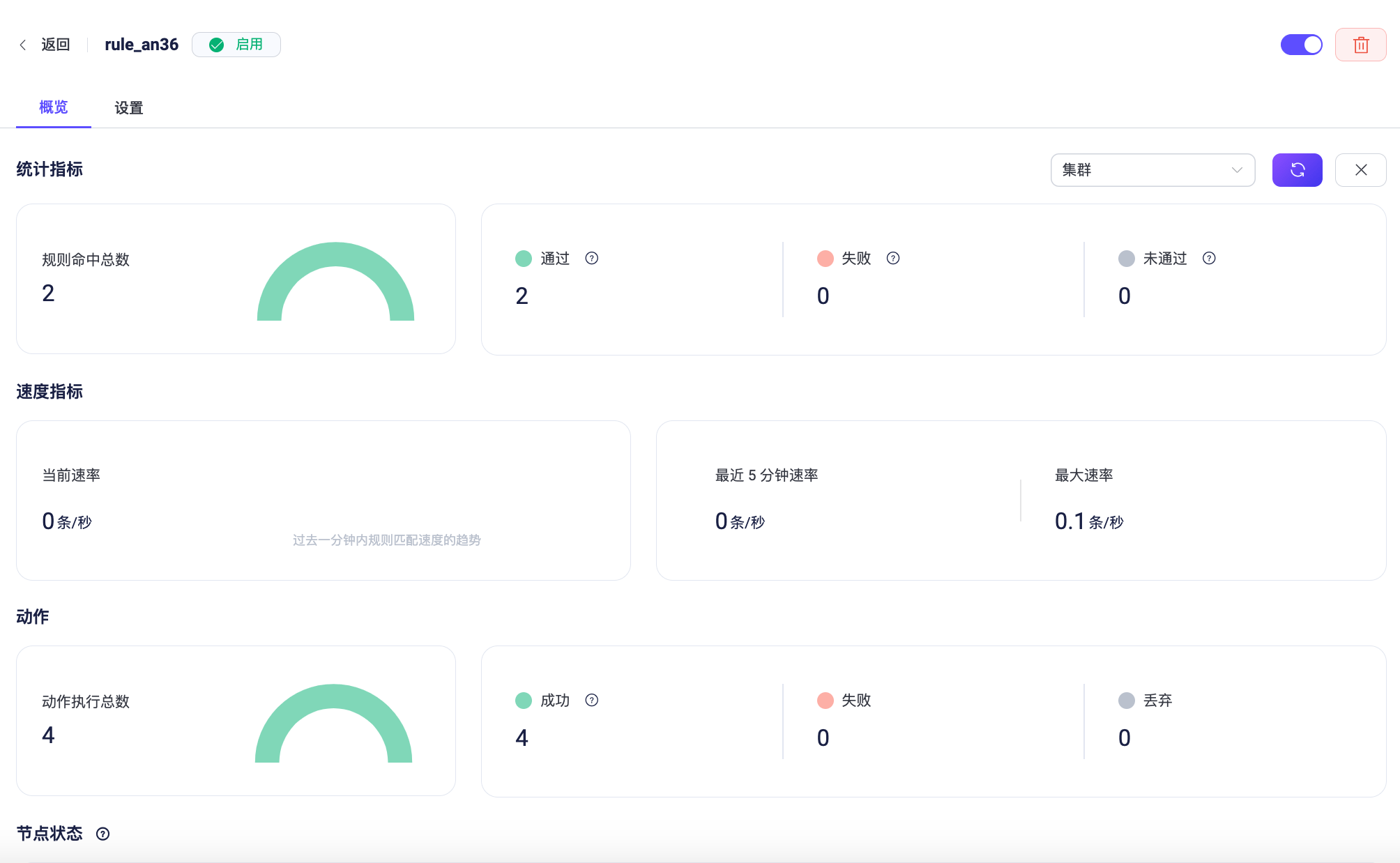

要查看规则的统计指标和动作执行次数等信息，您可以在规则页面上点击规则 ID 或在 Flows 页面点击规则名称。

view_rules_flows

提示

如果您更新了规则动作或重新定义了数据源，页面上列出的统计信息将重置并刷新。

rule-statistics

查看动作（Sink）和 Source ​

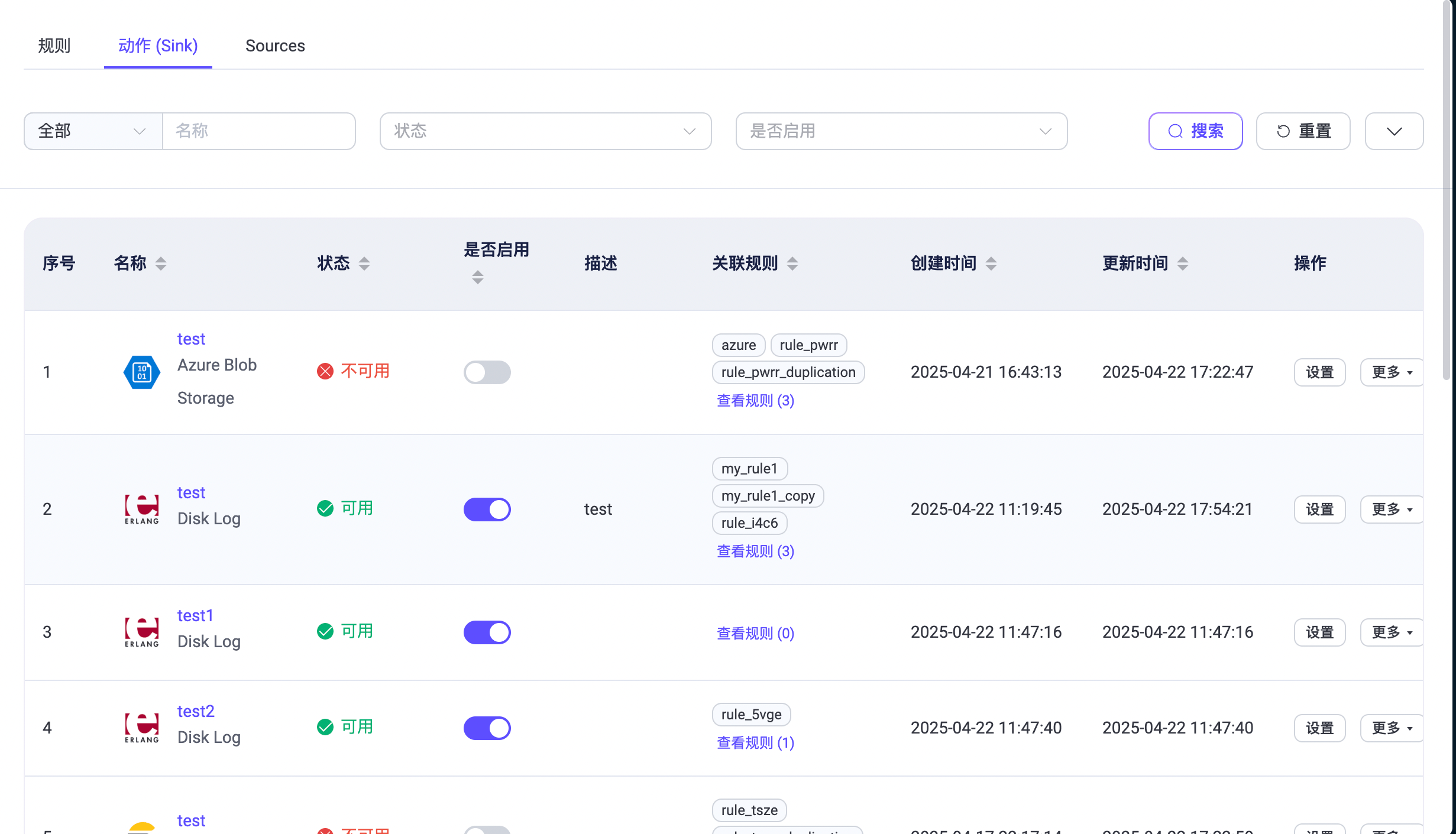

规则页面上的动作 （Sink） 和 Source 标签页显示了所有创建的动作（Sink）和 Source。您可以查看基本信息，如名称、连接状态、关联的规则以及启用状态。点击关联规则的数量会将您带到包含该动作（Sink）或 Source 的规则列表，帮助您更轻松地管理数据集成设置。

您可以通过操作列重新连接或修改动作（Sink）或 Source 的设置。点击更多，您可以删除该动作（Sink）或 Source，或者使用它创建新规则。

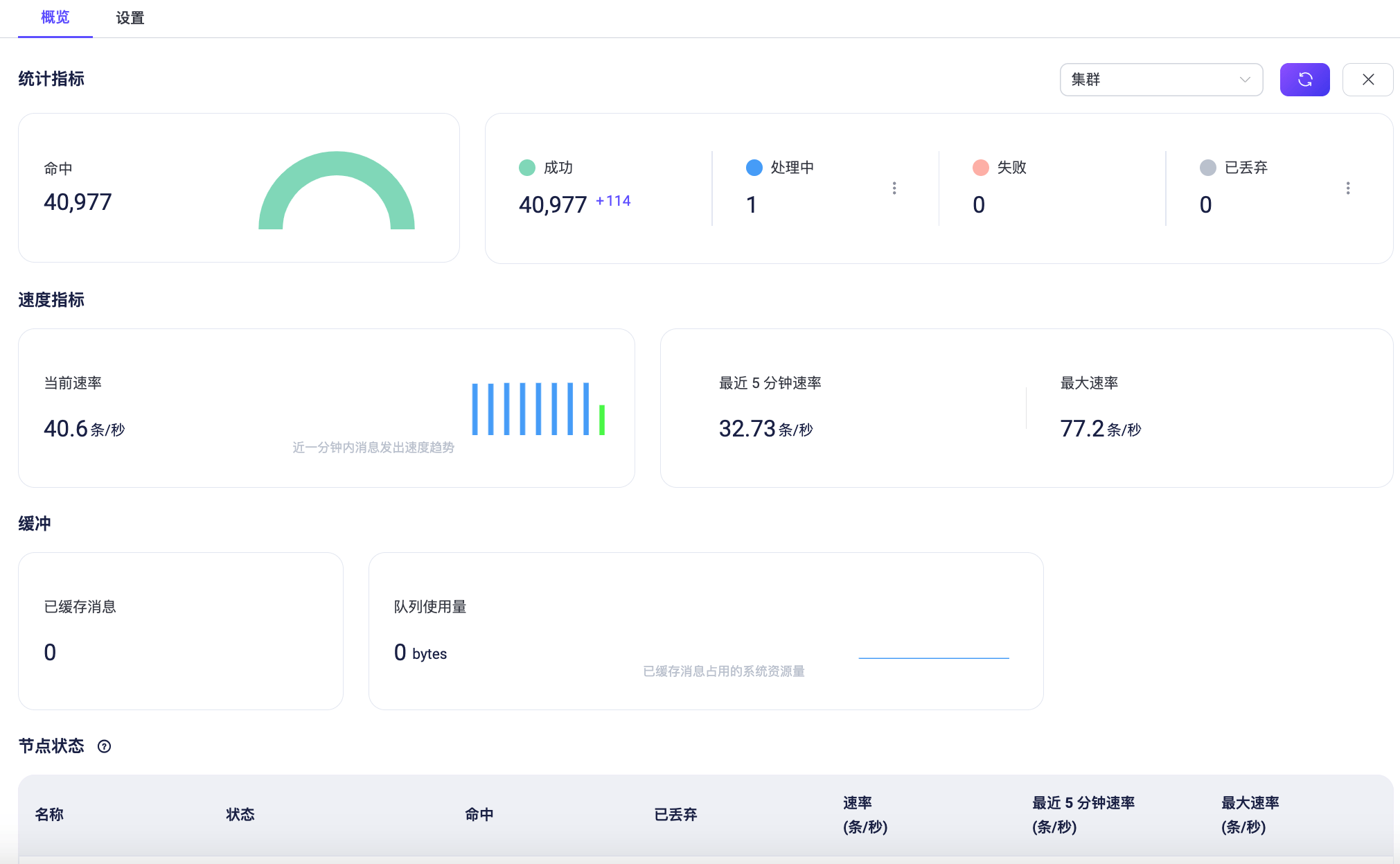

要查看动作的统计指标等信息，您可以在页面上点击动作的名称。

action_statistics

搜索规则 ​

当规则列表中有许多规则时，您可以使用过滤器来缩小搜索范围，显示您想要查看的规则。您可以通过规则 ID、传入消息的主题或通配符、启用状态、规则备注以及与规则关联的动作或 Source 来过滤规则。

search_rules
