将 MQTT 数据写入到 Tablestore ​

TIP

Tablestore 数据集成是 EMQX 企业版功能。

Tablestore 是一款可扩展的无服务器数据库，专为物联网场景优化。它提供了一种名为 IoTstore 的一站式解决方案，用于管理时序数据、结构化数据和半结构化数据。非常适用于物联网、车联网、风险控制、消息传递和推荐系统等场景。Tablestore 提供具有成本效益的高性能数据存储，支持毫秒级查询、检索，并具备灵活的数据分析能力。EMQX 与 Tablestore 云版、Tablestore OSS 和 Tablestore 企业版无缝集成，帮助实现物联网应用场景下的高效数据管理。

工作原理 ​

EMQX 中的 Tablestore 数据集成将 EMQX 的实时数据捕获和传输能力与 Tablestore 的高性能数据存储和分析功能无缝结合。通过利用内置的规则引擎，该集成简化了将 EMQX 中的数据摄取并存储到 Tablestore 的过程，避免了复杂的编码工作。EMQX 通过其规则引擎和 Sink 将物联网设备数据转发到 Tablestore，实现高效存储和分析。

数据存储完成后，Tablestore 提供强大的分析工具，包括生成报告、图表和其他可视化的能力，用户可以通过 Tablestore 的可视化功能查看这些分析结果。

下图展示了储能场景中 EMQX 和 Tablestore 数据集成的典型架构。

MQTT to Tablestore

EMQX 和 Tablestore 提供了一个可扩展的物联网平台，用于高效地实时收集和分析能耗数据。在此架构中，EMQX 作为物联网平台，负责设备接入、消息传输、数据路由等功能，Tablestore 作为数据存储和分析平台，负责数据存储、数据分析等功能。具体的工作流程如下：

  1. 消息发布与接收：储能设备通过 MQTT 协议连接成功后定期发布能耗数据，这些数据包括电量、输入输出功率信息。EMQX 接收到消息后将在规则引擎中进行比对。
  2. 规则引擎处理消息：通过内置的规则引擎，可以根据主题匹配处理特定来源的消息。当消息到达时，它会通过规则引擎，规则引擎会匹配对应的规则，并对消息数据进行处理，例如转换数据格式、过滤掉特定信息或使用上下文信息丰富消息。
  3. 写入到 Tablestore：规则引擎中定义的规则触发将消息写入到 Tablestore 的操作。Tablestore Sink 提供了 可配置的字段，能够灵活地定义写入的数据格式，将消息中的特定字段写入到 Tablestore 的对应的表和列中。

储能数据写入到 Tablestore 后，您可以对数据进行分析，例如：

  • 连接到可视化工具，例如 Grafana，根据数据生成图表，展示储能数据。
  • 连接业务系统，进行储能设备状态监控与告警。

特性与优势 ​

Tablestore 数据集成具有以下特性与优势：

  • 高效的数据处理能力：EMQX 能够处理海量物联网设备连接与消息吞吐，Tablestore 在数据写入、存储和查询方面具有出色的性能表现，能够满足物联网场景下的数据处理需求，不会导致系统不堪重负。
  • 消息转换：消息可以写入 Tablestore 之前，通过 EMQX 规则中进行丰富的处理和转换。
  • 可扩展性：EMQX 与 Tablestore 都具备集群扩展能力，能够随着业务的发展，利用灵活地进行集群水平扩展，满足业务的发展需求。
  • 丰富的查询能力：Tablestore 提供包括优化的函数、运算符和索引技术，可实现对时间戳数据的高效查询和分析，准确地从 IoT 时间序列数据中提取有价值的见解。
  • 高效存储：Tablestore 使用高压缩比的编码方式，可以大幅降低存储成本。也可以自定义不同数据的存储时间,避免不必要的数据占用存储空间。

准备工作 ​

本节介绍了在 EMQX 中创建 Tablestore Sink 之前需要完成的准备工作，包括创建数据库实例，创建时序表和管理时序表。

TIP

EMQX 与 Tablestore 的数据集成目前仅支持时序模型。因此，以下步骤将专注于介绍时序模型的相关数据集成操作。

前置准备 ​

创建时序表 ​

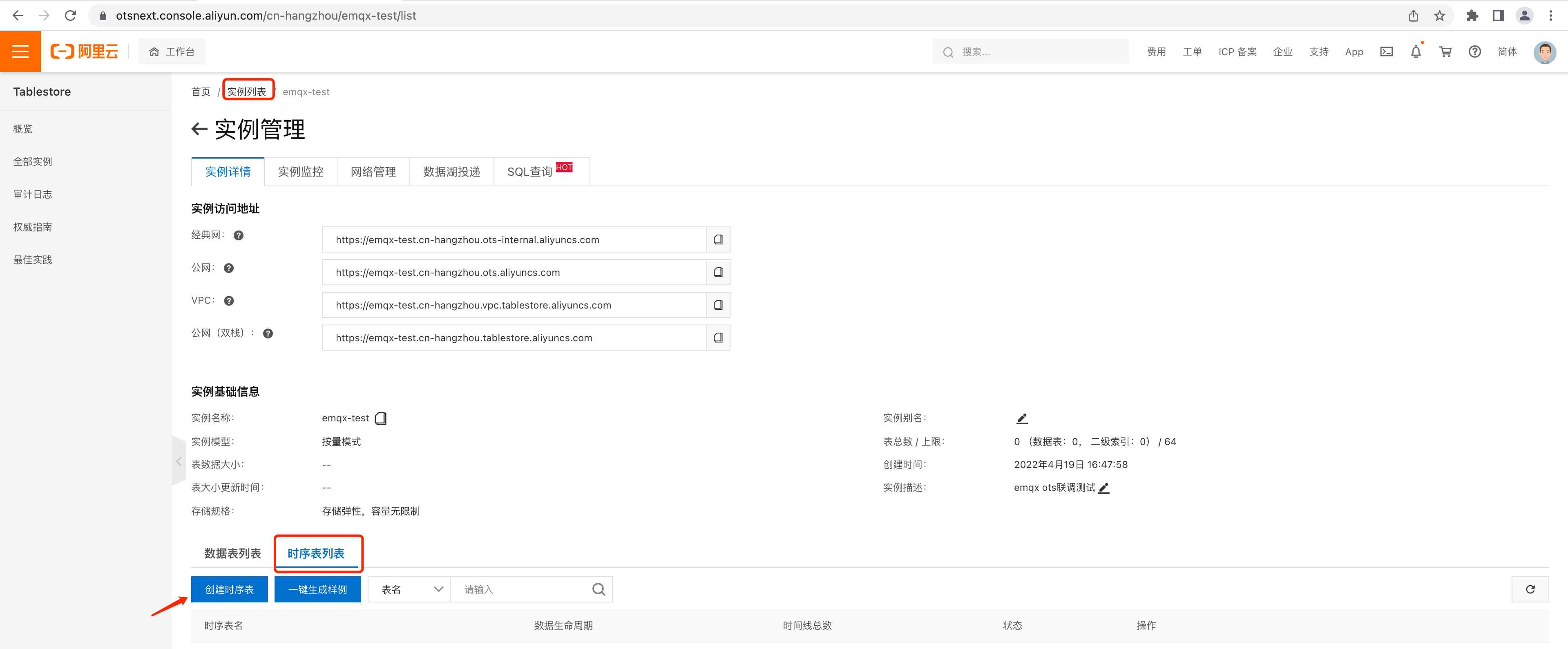

  1. 登录到 Tablestore 控制台。
  2. 创建时序模型数据库实例。为实例提供一个名称，例如 emqx-demo。有关创建实例的详细说明，请参考 Tablestore 官方文档。
  3. 转到实例管理页面。
  4. 在实例详情标签页中，选择时序表列表，并点击创建时序表按钮。
  5. 配置时序表信息，为时序表提供一个名称，例如 timeseries_demo_with_data。点击确定。

tablestore_instance_manage

管理时序表 ​

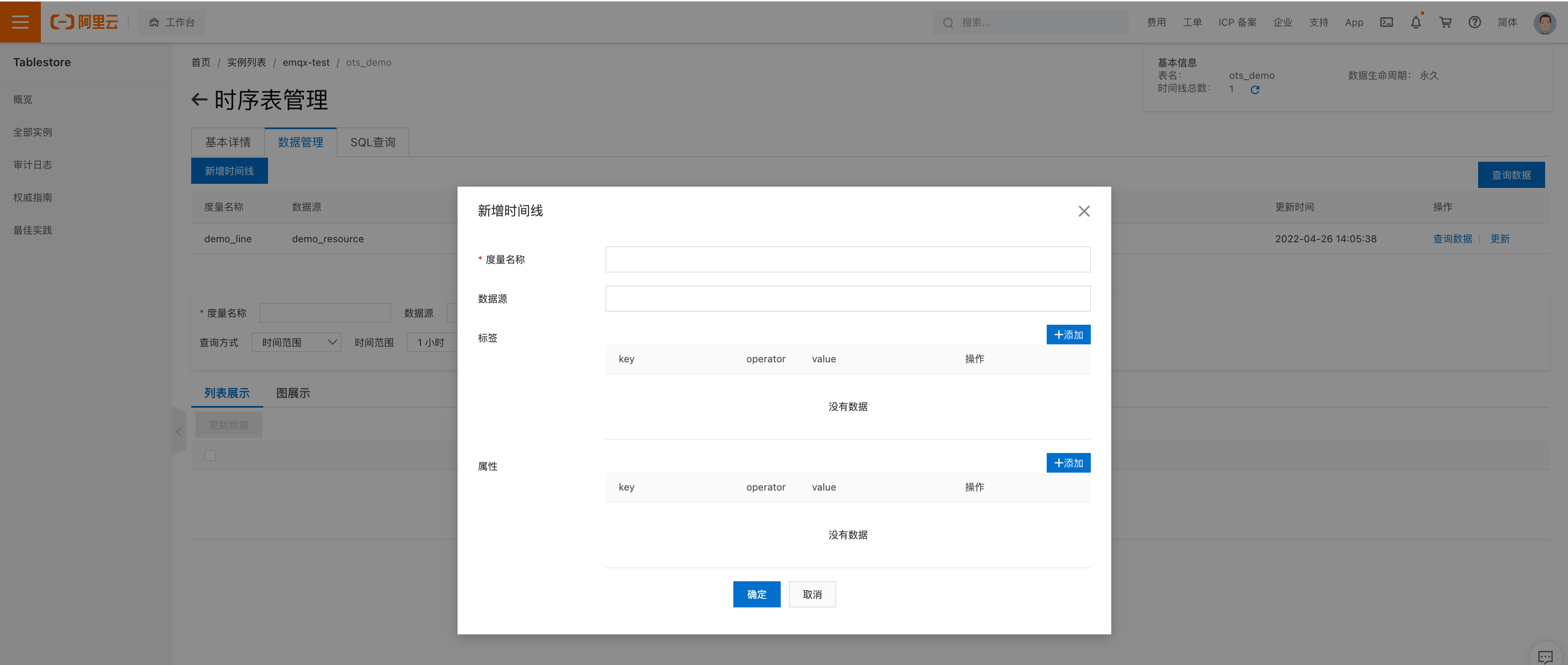

要管理之前创建的时序表，请点击表格名称进入时序表管理界面。在那里，您可以根据业务需求执行以下操作：

  1. 点击数据管理页签。

  2. 点击新增时间线。

    TIP

    此步骤是可选的。如果时序列表尚未创建，Tablestore 在数据写入时会自动创建时间线。因此，本示例未演示手动添加时间线的步骤。

tablestore_timeline_mamge

创建连接器 ​

本节演示了如何创建一个用于将 Sink 连接到 Tablestore 服务器的连接器。

以下步骤假定 EMQX 与 Tablestore 均在本地运行，如您在远程运行 EMQX 及 Tablestore，请根据实际情况调整相应配置。

  1. 进入 EMQX Dashboard，点击集成 -> 连接器。

  2. 点击页面右上角的创建。

  3. 在 创建连接器页面，点击选择 Tablestore，然后点击下一步。

  4. 在配置信息步骤页中配置以下信息：

    • 输入连接器名称，名称应由字母和数字的组合组成。示例：my_tablestore。
    • 输入 Tablestore 服务器连接信息：
      • 端点：输入您的 Tablestore 实例的访问地址。这应是托管您 Tablestore 服务的地址，您可以在 Tablestore 控制台的实例详情页面找到该地址。按照部署方式的不同，填写不同的域名。比如，公网地址为：https://emqx-demo.cn-hangzhou.ots.aliyuncs.com。
      • 实例名称：要连接的 Tablestore 实例名称。在本示例中，使用之前创建的名称：emqx-demo。
      • 访问密钥 ID：用于与 Tablestore 认证的 Access Key ID。此密钥由阿里云颁发，用于安全访问 Tablestore 资源。
      • 访问密钥：与 Access Key ID 相关联的用于认证的 Access Key Secret。
      • 存储模型类型：目前仅支持时序。
    • 配置 TLS 参数。Tablestore 使用 HTTPS 端点，故默认情况下 TLS 已经启用，并且无需配置 TLS 参数。有关 TLS 连接选项的详细信息，请参阅启用 TLS 加密访问外部资源。

  5. 在点击创建之前，您可以点击测试连接，以测试连接器是否能够连接到 Tablestore 服务器。

  6. 点击最下方的创建按钮完成连接器的创建。在弹出对话框中，您可以点击 返回连接器列表 或点击 创建规则 继续创建规则和 Sink，以指定要转发到 Tablestore 的数据。具体步骤请参见创建 Tablestore Sink 规则。

创建 Tablestore Sink 规则 ​

本节演示了如何在 EMQX 中创建一条规则，用于处理来自源 MQTT 主题 t/# 的消息，并通过配置的 Sink 将处理后的结果发送到 Tablestore。

  1. 点击 Dashboard 左侧导航菜单中的数据集成 -> 规则。

  2. 在规则页面点击右上角的创建按钮。

  3. 输入规则 ID my_rule。

  4. 在 SQL 编辑器中输入规则，例如将 t/# 主题的 MQTT 消息存储至 Tablestore，可以输入以下 SQL 语句：

    注意

    如果您希望指定自己的 SQL 规则，必须确保规则选择出来的字段（SELECT 部分）包含之后在 Sink 中指定的 Tablestore 数据写入格式中包含的所有变量。

    sql
    SELECT
  *
FROM
  "t/#"

    TIP

    如果您初次使用 SQL，可以点击 SQL 示例和启用调试来学习和测试规则 SQL 的结果。

  5. 点击右侧的添加动作按钮，为规则在被触发的情况下指定一个动作。通过这个动作，EMQX 会将经规则处理的数据转发到 Tablestore。

  6. 在动作类型下拉框中选择 Alibaba 表格存储，将动作下拉框保留为默认的创建动作 。您也可以选择一个之前已经创建好的 Tablestore Sink。本示例将创建一个新的 Sink。

  7. 为 Sink 输入一个名称。名称应结合使用大写/小写字母和数字。

  8. 从连接器下拉框中选择之前创建的 my_tablestore。您也可以通过点击下拉框旁边的按钮创建一个新的连接器。有关配置参数，请参见创建连接器。

  9. 配置以下字段：

    • 数据源：EMQX 从中获取消息的数据源，表示正在处理的数据的来源。可以是特定的主题或数据流。

    • 表名：数据将存储到 Tablestore 的表名。输入您之前创建的表名。您还可以使用变量（如 ${table}）动态分配表名。

    • 度量名称：在 Tablestore 中使用的度量名称，通常对应于数据的逻辑分组或类别。例如，它可以是类似 temperature_readings 或 sensor_data 的名称。 您还可以使用变量（如 ${measurement}）动态分配度量名称。

    • 存储模型类型：Tablestore 使用的数据存储模型类型。目前仅支持 timeseries，优化用于基于时间的数据。

    • 标签：标签是与每个数据项关联的键值对，可以用来添加元数据或标签，以便更容易查询和过滤。您可以点击添加来定义多个标签，例如：

      键值
      locationoffice1
      devicesensor1

    • 字段：字段列表，指定哪些数据将发送到 Tablestore。每个字段都映射到 Tablestore 表中的一列。您可以点击添加来添加以下内容：

      • 列：Tablestore 中的列名。列名可以用变量。如 ${column_name}。
      • 消息的值：分配给列的值。该值可以是动态引用（如 ${value}）、布尔值（true）、数字（1.3）或二进制数据。
      • 是否为整数：如果列是数值类型，EMQX 默认按照浮点类型插入 Tablestore。如果想要插入整数值，需要将此标志设置为 true。若通过配置文件配置，可以使用变量（如：${isint}）动态分配。
      • 是否为二进制：若该列为二进制，EMQX 默认按照字符串类型插入 Tablestore。如果想要插入二进制数据，需要此标志设置为 true。若通过配置文件配置，可以使用变量（如：${isbinary}）动态分配。

    • 时间戳：Tablestore 中记录的时间戳，整数值，单位为微秒。表示要插入到 Tablestore 的时间戳。您可以指定一个固定值，或者填写 "NOW" 字符串来表示希望 EMQX 动态填入处理消息时的当前时间，也可以使用变量占位符（如 ${microsecond_timestamp}) 动态分配。

    • 元数据更新模式：定义 Tablestore 中元数据的更新策略：

      • MUM_IGNORE：忽略元数据更新，即使存在冲突更新，也确保元数据保持不变。
      • MUM_NORMAL：正常更新元数据，若元数据不存在，则在写入数据前动态创建元数据；若与现有元数据发生冲突，则可能会覆盖。

  10. 展开高级设置，根据需要配置高级设置选项（可选），详细请参考高级设置。

  11. 在点击创建之前，您可以点击测试连接，以测试 Sink 是否能够连接到 Tablestore 服务器。

  12. 点击创建完成 Sink 的创建。回到创建规则页面，您将看到新的 Sink 出现在动作输出页签下。

  13. 在创建规则页面，验证配置的信息。点击创建按钮生成规则。

现在您已成功创建规则，您可以在规则页面上看到新的规则。点击**动作(Sink)**标签，您可以看到新的 Tablestore Sink。

您还可以点击集成 -> Flow 设计器查看拓扑。可以看到 t/# 主题的消息经过名为 my_rule 的规则处理，处理结果交由 Tablestore 进行存储。

测试规则 ​

  1. 使用 MQTTX 向 t/1 主题发布消息，此操作同时会触发上下线事件：

    bash
    mqttx pub -i emqx_c -t t/1 -m '{ "table": "timeseries_demo_with_data", "measurement": "foo", "microsecond_timestamp": 1734924039271024, "column_name": "cc", "value": 1}'

  2. 分别查看两个 Sink 运行统计，命中、发送成功次数均 +1。

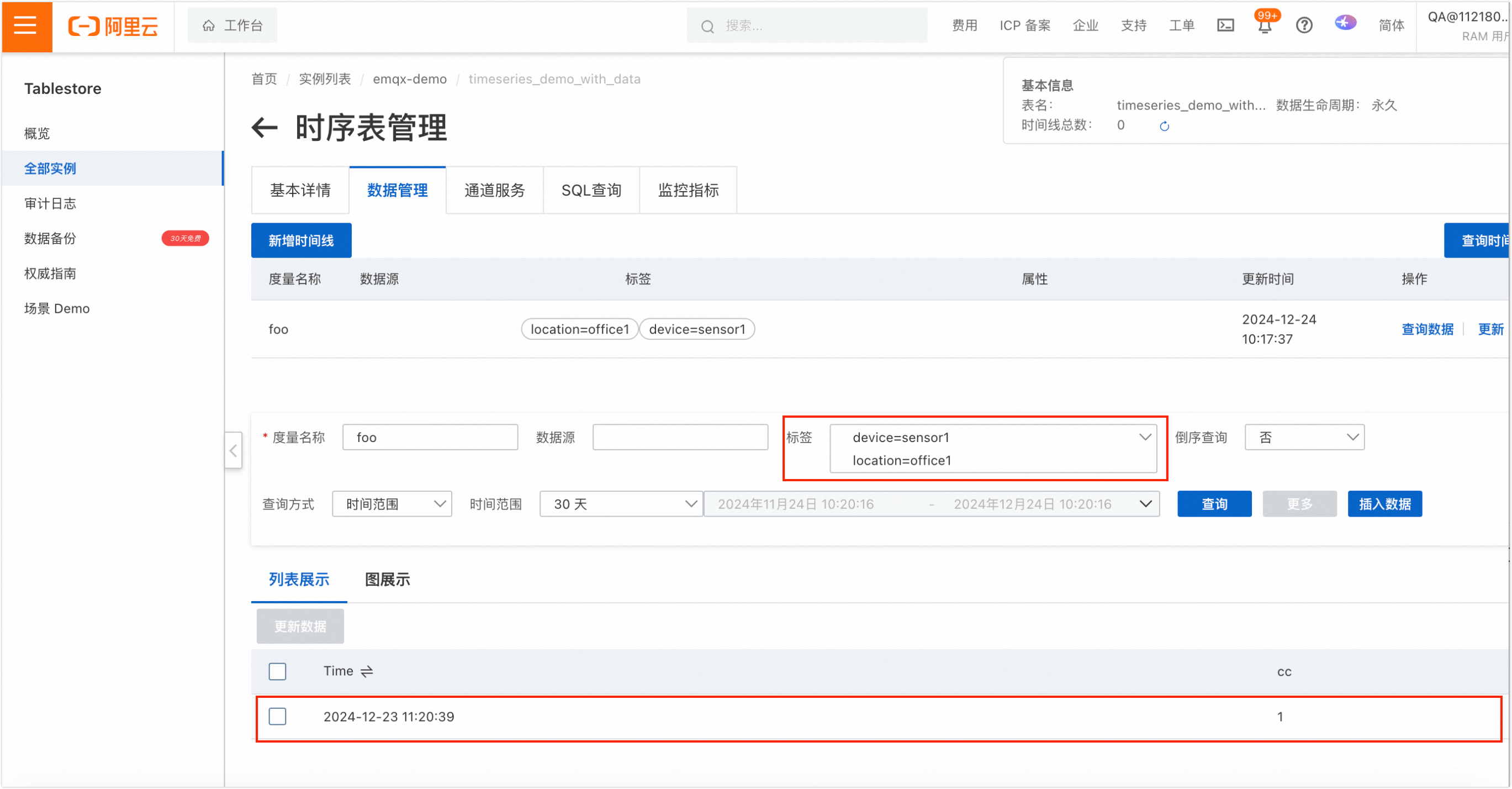

  3. 前往 Tablestore 控制台 查看数据是否已经写入 Tablestore 中。输入度量名称（演示使用的是 foo），在标签中使用 location=office1, device=sensor1 作为查询条件，点击查询。

    tablestore_query_data

高级设置 ​

本节将深入介绍可用于 Tablestore 连接器和 Sink 的高级配置选项。在 Dashboard 中配置连接器和 Sink 时，您可以根据您的特定需求展开高级设置，调整以下参数。

字段名称描述默认值
缓存池大小指定缓冲区工作进程数量。这些工作进程将被分配用于管理 EMQX 与 Tablestore 的出口 （egress）类型 Sink 中的数据流，它们负责在将数据发送到目标服务之前临时存储和处理数据。此设置对于优化性能并确保出口（egress）场景中的数据传输顺利进行尤为重要。对于仅处理入口 （ingress）数据流的桥接，此选项可设置为 0，因为不适用。16
请求超期“请求 TTL”（生存时间）配置设置指定了请求在进入缓冲区后被视为有效的最长持续时间（以秒为单位）。此计时器从请求进入缓冲区时开始计时。如果请求在缓冲区内停留的时间超过了此 TTL 设置或者如果请求已发送但未能在 Tablestore 中及时收到响应或确认，则将视为请求已过期。45
健康检查间隔指定 Sink 将对与 Tablestore 的连接执行自动健康检查的时间间隔（以秒为单位）。15
缓存队列最大长度指定可以由 Tablestore Sink 中的每个缓冲区工作进程缓冲的最大字节数。缓冲区工作进程在将数据发送到 Tablestore 之前会临时存储数据，充当处理数据流的中介以更高效地处理数据流。根据系统性能和数据传输要求调整该值。1
批量请求大小指定可以在单个传输操作中从 EMQX 发送到 Tablestore 的数据批处理的最大大小。通过调整此大小，您可以微调 EMQX 与 Tablestore 之间数据传输的效率和性能。1
请求模式允许您选择同步或异步请求模式，以根据不同要求优化消息传输。在异步模式下，写入到 Tablestore 不会阻塞 MQTT 消息发布过程。但是，这可能导致客户端在它们到达 Tablestore 之前就收到了消息。异步
请求飞行队列窗口“飞行队列请求”是指已启动但尚未收到响应或确认的查询。此设置控制 Sink 与 Tablestore 通信时可以同时存在的最大飞行队列请求数。
当 请求模式 设置为 异步 时，“请求飞行队列窗口”参数变得特别重要。如果对于来自同一 MQTT 客户端的消息严格按顺序处理很重要，则应将此值设置为 1。		100
