文件传输客户端开发 ​

本页提供了从客户端角度对文件传输过程的概述，并提供了用于上传文件到 EMQX 的命令的详细信息，帮助您为客户端开发实现文件传输功能。

文件传输流程 ​

在复用现有 MQTT 连接的情况下，客户端通过特定前缀的主题，发布预定的消息来控制文件传输会话。

客户端侧文件传输流程如下：

  1. 传输前准备：客户端设备选择要上传的文件，并生成一个唯一的file_id，用于标识传输会话。
  2. 初始化文件传输：客户端设备向 $file/{file_id}/init 主题发布 init 命令。消息内容为 JSON 格式，包含文件的元数据，例如文件名、大小和校验和。
  3. 分片文件传输：客户端通过连续发布消息到 $file/{file_id}/{offset}[/{checksum}] 主题来传输文件。消息内容为当前分片的文件数据块，可选的 checksum 字段为数据块的校验和。
  4. 完成文件传输：客户端向 $file/{file_id}/fin/{file_size}[/{checksum}] 主题发布 fin 命令，表示文件传输完成。消息内容为空，file_size 参数表示文件的总大小，而 checksum字段为整个文件的校验和。

每个步骤中传输命令详细介绍及注意事项请参照下文。

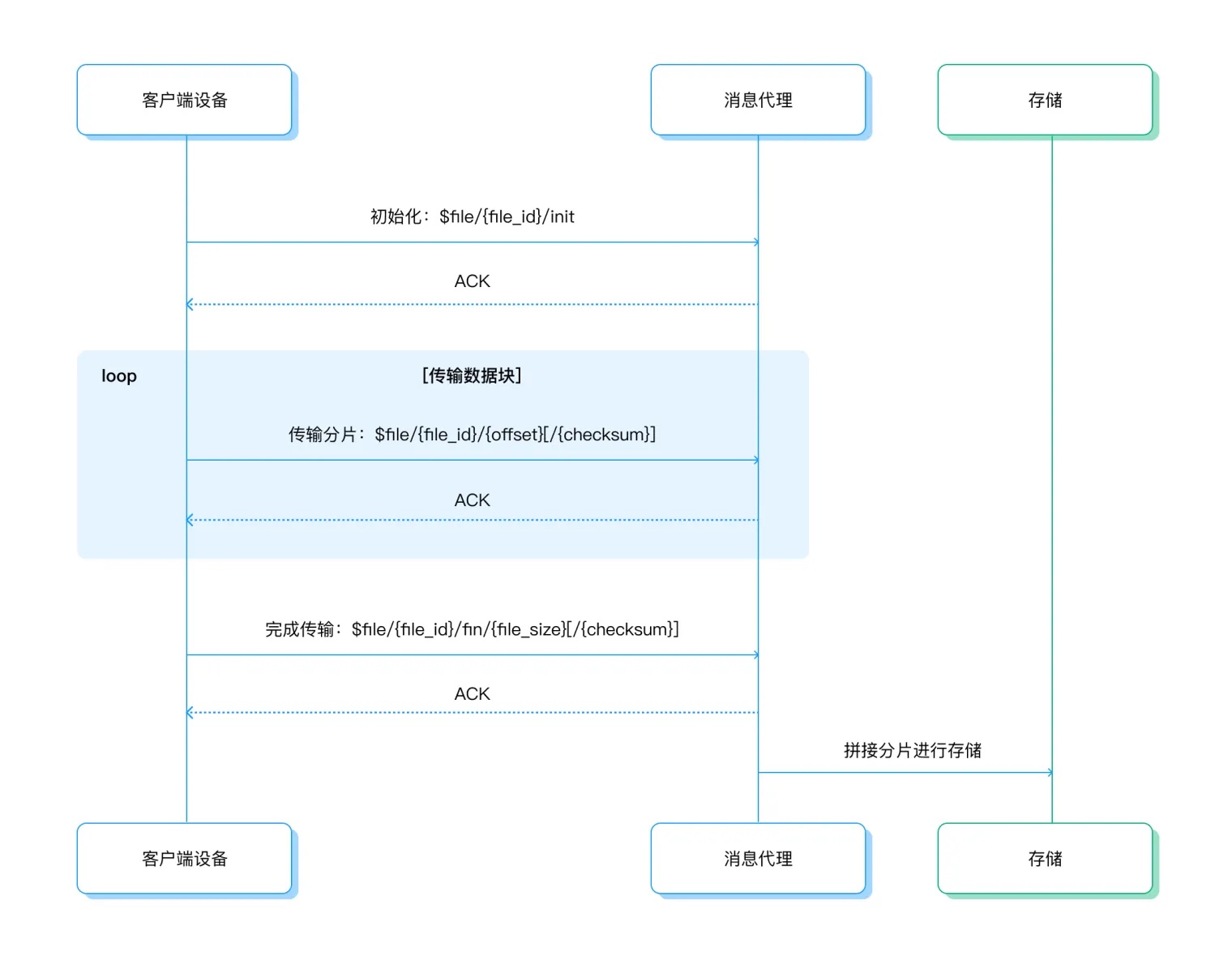

EMQX 文件传输流程

文件传输命令 ​

文件传输命令是具有特定主题格式和消息内容的 MQTT 消息：

  • 主题：主题前缀包括 $file/ 与 $file-async/，分别用于同步传输与异步传输，允许客户端在同一文件传输会话不同命令中混合使用。

    • 同步传输：客户端需要等待 EMQX 确认命令的执行结果，然后才能继续执行后续操作。
    • 异步传输：客户端不需要等待 EMQX 确认命令的执行，可以在一个命令发送后立即继续发送新的命令，能够加快速度。

  • QoS：所有命令均以 QoS 1 消息等级发布，以确保可靠性。

  • 消息体：JSON 格式或包含数据块的消息体。

每个命令发布完成后，可以通过消息的 PUBACK 或响应主题来获取命令执行结果。

TIP

  1. 所有文件传输命令均不会发送到其他 MQTT 客户端，而是由 EMQX 代理处理。
  2. 异步传输模式在 EMQX 企业版 v5.3.2 及之后版本中可用。
  3. 对于 MQTT v3.1/v3.1.1 客户端，由于 PUBACK 原因代码（Reason Code）不可用，推荐使用异步传输模式。

init 命令 ​

init 命令用于初始化文件传输会话。

  • 主题：$file/{file_id}/init 或 $file-async/{file_id}/init

  • 消息体：一个带有以下字段的 JSON 对象：

    json
    {
  "name": "{name}",
  "size": {size},
  "checksum": "{checksum}",
  "expire_at": {expire_at},
  "segments_ttl": {segments_ttl},
  "user_data": {user_data}
}
字段描述
file_id文件传输会话的唯一标识符。
name文件名。如果与保留的文件名（例如“.”、“..”）冲突或包含特殊字符，将进行百分比编码。文件名的二进制长度不应超过 240 字节。
size文件的大小。
checksum文件的 SHA256 校验和（可选），如果提供， EMQX 将验证文件的校验和。
expire_at文件可能从存储中删除的时间戳（自纪元以来的秒数）。
segments_ttl文件分片的有效期（单位：秒）。此值被限定在 minimum_segments_ttl 和 maximum_segments_ttl 参数设置的范围内。详见分片存储。
user_data用于存储有关文件的其他信息及其元数据的任意 JSON 对象。

在消息体中，唯一必需的字段是 name。

示例：

json
{
  "name": "ml-logs-data.log",
  "size": 12345,
  "checksum": "1234567890abcdef1234567890abcdef1234567890abcdef1234567890abcdef",
  "expire_at": 1696659943,
  "segments_ttl": 600
}

segment 命令 ​

segment 命令用于上传文件的一个数据块。

  • 主题：$file/{file_id}/{offset}[/{checksum}] 或 $file-async/{file_id}/{offset}[/{checksum}]

  • 消息体：文件块的二进制数据。

字段描述
file_id文件传输会话的唯一标识符。
offset文件块应写入的起始偏移量（以字节为单位），从文件的开头计算。
checksum可选，文件块的 SHA256 校验和。

fin 命令 ​

fin 命令用于完成文件传输会话。

  • 主题：$file/{file_id}/fin/{file_size}[/{checksum}] 或 $file-async/{file_id}/fin/{file_size}[/{checksum}]

  • 消息体：空消息体。

字段描述
file_id文件传输会话的唯一标识符。
file_size文件的总大小（以字节为单位）。
checksum可选，整个文件的 SHA256 校验和。如果指定此值，它将优先于 init 命令中提供的 checksum 字段。

在接收到 fin 命令后，EMQX 将验证是否已接收到组装文件所需的所有片段。如果文件成功导出并且其校验和有效，EMQX 将以成功的原因代码（Reason Code）进行响应。如果有任何错误，则发送适当的错误响应。

获取命令执行结果 ​

命令执行结果通过 MQTT PUBACK 原因代码（Reason Code）标识：

  • 同步传输：PUBACK 原因代码表示最终的操作结果。
  • 异步传输：PUBACK 非零原因代码表示操作立即失败，零原因代码表示该命令已被接受进行处理，但操作结果将在处理完成后通过响应消息返回。

PUBACK 原因代码 ​

原因代码MQTT 中的含义文件传输中的含义
空与 0x00 相同
0x00成功文件块已成功持久化
0x10没有匹配的订阅者服务器要求客户端重新传输所有文件块
0x80未指定的错误对于 segment 命令，服务器要求客户端重传当前文件块；对于 fin 命令，服务器要求客户端重传所有文件块
0x83特定错误服务器要求客户端取消传输
0x97超出配额服务器请求客户端暂停传输，客户端在尝试再次重新传输文件段之前应等待

响应消息 ​

  • 主题： $file-response/{clientId} ，其中 clientId 为客户端 ID。
  • 消息：包含响应结果的 JSON 对象。

示例:

json
{
  "vsn": "0.1",
  "topic": "$file-async/[COMMAND]",
  "packet_id": 1,
  "reason_code": 0,
  "reason_description": "success"
}
字段描述
vsn响应消息格式版本
topic响应的命令主题，例如 $file-async/somefileid/init
packet_id响应的命令消息 MQTT 消息 ID
reason_code命令的执行结果代码。详细信息请参阅原因代码
reason_description命令的执行结果描述

无论同步还是异步操作，客户端均可以通过 $file-response/{clientId} 主题获得命令的实际操作结果。

注意事项 ​

  1. 如果在文件传输过程中客户端断开连接，或需要中断传输以进行更高优先级的消息传递，只需在文件传输恢复后重新发送未确认的数据块或命令，即可恢复文件传输。这种方式可以避免重新传输整个文件，提高传输效率。
  2. 由于 EMQX 需要从接收到的文件分片中组装文件并将其导出到配置的存储中，fin 命令可能需要较长时间进行处理。在此期间，客户端可以在等待 fin 命令完成时继续发送其他命令。如果在 fin 命令期间发生断开连接，客户端可以简单地重新发送命令以恢复文件传输。如果文件传输已经完成，EMQX 将立即回复传输成功。

客户端代码示例 ​

以下是不同语言和客户端库的文件传输客户端代码示例：
