Sparkplug B

Sparkplug 是由 Eclipse Foundation 的 TAHU 项目开发的开源规范，旨在为 MQTT 提供一套明确定义的 payload 和状态管理体系。其主要目标是在工业物联网领域实现互操作性和一致性。

Sparkplug B 定义了用于监控控制和数据采集（SCADA）系统、实时控制系统和设备的 MQTT 命名空间。它通过封装结构化数据格式，包括指标、过程变量和设备状态信息，确保了标准化的数据传输，使其呈现为简洁易处理的格式。通过使用Sparkplug B，组织可以提高运营效率，避免数据孤岛，并在 MQTT 网络中实现设备间的无缝通信。

本页面将为您介绍 Sparkplug B 在 EMQX 中的实现，包括数据格式、功能和实用示例。

Sparkplug B 数据格式

Sparkplug B 采用明确定义的 payload 结构来标准化数据通信。它的核心是使用 Protocol Buffers（Protobuf）对 Sparkplug 消息进行结构化，从而实现轻量、高效和灵活的数据交换。

EMQX 通过 Schema Registry 功能提供对 Sparkplug B 的高级支持。使用 Schema Registry，您可以为多种数据格式（包括 Sparkplug B）创建自定义编码器和解码器。通过在 registry 中定义适当的 Sparkplug B schema，您可以在 EMQX 的规则引擎中使用 schema_decode 和 schema_encode 函数访问和处理符合指定格式的数据。

此外，EMQX 还提供对于 Sparkplug B 的内置支持，无需为该特定格式使用 schema registry。在 EMQX 中，spb_encode 和 spb_decode 函数已经可以直接使用，简化了在规则引擎内进行 Sparkplug B 消息的编码和解码。

TIP

先前的 sparkplug_encode 和 sparkplug_decode 函数已被弃用，因为它们对 bytes_value 的处理方式与 Sparkplug 规范不兼容。请改用更新后的 spb_encode 和 spb_decode 函数。

Sparkplug B 函数

EMQX 提供了两个规则引擎 SQL 函数用于编码和解码 Sparkplug B 数据：spb_encode 和 spb_decode。实用示例部分将帮助您了解如何在不同场景中使用这些函数。

由于规则引擎及其 jq 函数的灵活性，Sparkplug B 编码和解码函数可以执行各种任务。要了解更多有关规则引擎及其 jq 函数的信息，请参阅以下页面：

spb_decode

spb_decode 函数用于解码用 Sparkplug B 格式编码的消息，例如，如果您希望根据 Sparkplug B 格式编码的消息内容将其转发到特定主题，或者以某种方式更改 Sparkplug B 编码的消息，该函数可以将原始 Sparkplug B 编码 payload 转换为更易于处理和分析的用户友好格式。

使用示例：

sql

select
  spb_decode(payload) as decoded
from t

上面的示例中，payload 指的是要解码的原始 Sparkplug B 消息。

Sparkplug B Protobuf schema 可以进一步揭示消息结构的详细信息。

spb_encode

spb_encode 函数用于将消息编码为 Sparkplug B 数据格式。这在您需要向 MQTT 客户端或系统的其他组件发送 Sparkplug B 格式消息时特别有用。

使用示例：

sql

select
  spb_encode(json_decode(payload)) as encoded
from t

上面的示例中，payload 指的是要编码为 Sparkplug B 格式的消息数据。

Sparkplug B Alias 映射

Sparkplug B 规范允许设备在上线（发送 NBIRTH / DBIRTH 消息）时为每个指标分配一个数字形式的 alias，并在后续数据上报（发送 NDATA / DDATA 消息）时仅发送 alias 而不再发送完整的指标名称（name），以减少带宽占用。这种机制要求接收方能够维护 Sparkplug B 的会话状态，以便将 alias 还原为对应的 metric 名称。

在实际使用中，EMQX 经常被用作 Sparkplug B 数据的转换与分发中心，并通过规则引擎将数据转发给非 Sparkplug B 客户端（普通 MQTT 客户端、数据平台等）。这些下游系统通常不具备 Sparkplug B 客户端的状态管理能力，因此仅包含 alias 的数据消息难以直接使用。

为了解决这一问题，EMQX 自 6.0.2 起对 spb_decode 进行了增强，支持 Sparkplug B alias 映射，使解码结果更易于下游系统使用。

Sparkplug B Alias 映射工作机制

当启用 alias 映射后，EMQX 按以下流程处理 Sparkplug B 消息：

解析 NBIRTH / DBIRTH
当客户端发布 NBIRTH 或 DBIRTH 消息时，EMQX 会解析其中的 metrics，并记录同时包含 name 和 alias 的 metric 映射关系。
按会话维护映射
alias 映射与 MQTT 客户端会话关联，并按 Sparkplug B 语义进行隔离：
- 节点（NBIRTH / NDATA）与设备（DBIRTH / DDATA）各自维护独立映射。
- 不同客户端之间的映射互不影响。
增强 spb_decode
当规则引擎对 NDATA / DDATA 消息调用 spb_decode 时，如果 metric 中仅包含 alias 而不包含 name，EMQX 会根据已记录的映射自动补充对应的 name 字段。解码后的数据始终包含清晰的 metric 名称，便于规则处理和数据转发。
会话结束即清理
当客户端断开连接后，其对应的 alias 映射会被清理。EMQX 不会在会话结束后继续保留或恢复 Sparkplug B 的状态。

配置 Alias 映射

Alias 映射功能默认启用。如果您不希望 EMQX 跟踪并还原 Sparkplug B 指标的 alias，可以在配置文件中将其关闭：

hocon

schema_registry {
  sparkplugb {
    enable_alias_mapping = false
  }
}

注意：
只有在 alias mapping 启用期间接收到的 NBIRTH / DBIRTH 消息，才会用于创建 alias 映射。
如果客户端已经发送过 birth 消息，则需要先重新连接，并再次发布 NBIRTH / DBIRTH 消息，alias mapping 才会生效。

Alias 映射使用示例

本节使用 EMQX Dashboard 和 MQTTX 演示如何在启用 Sparkplug B alias 映射后，将仅包含 alias 的 DDATA 消息转换为包含完整 metric name 的 JSON 数据，并转发给非 Sparkplug B 客户端。

目标

Sparkplug B 设备：在 DBIRTH 中声明 name + alias，在 DDATA 中只发送 alias。
EMQX：使用 spb_decode 自动补全 metric name。
下游订阅者：接收到普通 JSON 消息，无需理解 Sparkplug B 协议。

前置条件

EMQX 版本为 6.0.2 及以上并且已启用 Sparkplug B alias 映射：enable_alias_mapping = true
MQTTX

Step 1：在 EMQX Dashboard 创建规则

点击 EMQX Dashboard 左侧菜单中的集成 -> 规则。
点击 + 创建以创建新规则。
配置 SQL。在 SQL 编辑器中输入以下内容：
sql
```
SELECT
  spb_decode(payload) AS decoded
FROM "spBv1.0/+/DDATA/+/+"
```
说明:
- 该规则匹配所有 Sparkplug B DDATA 消息。
- spb_decode(payload)：解码 Sparkplug B payload。在 alias mapping 启用的情况下，自动将 alias 还原为对应的 name。

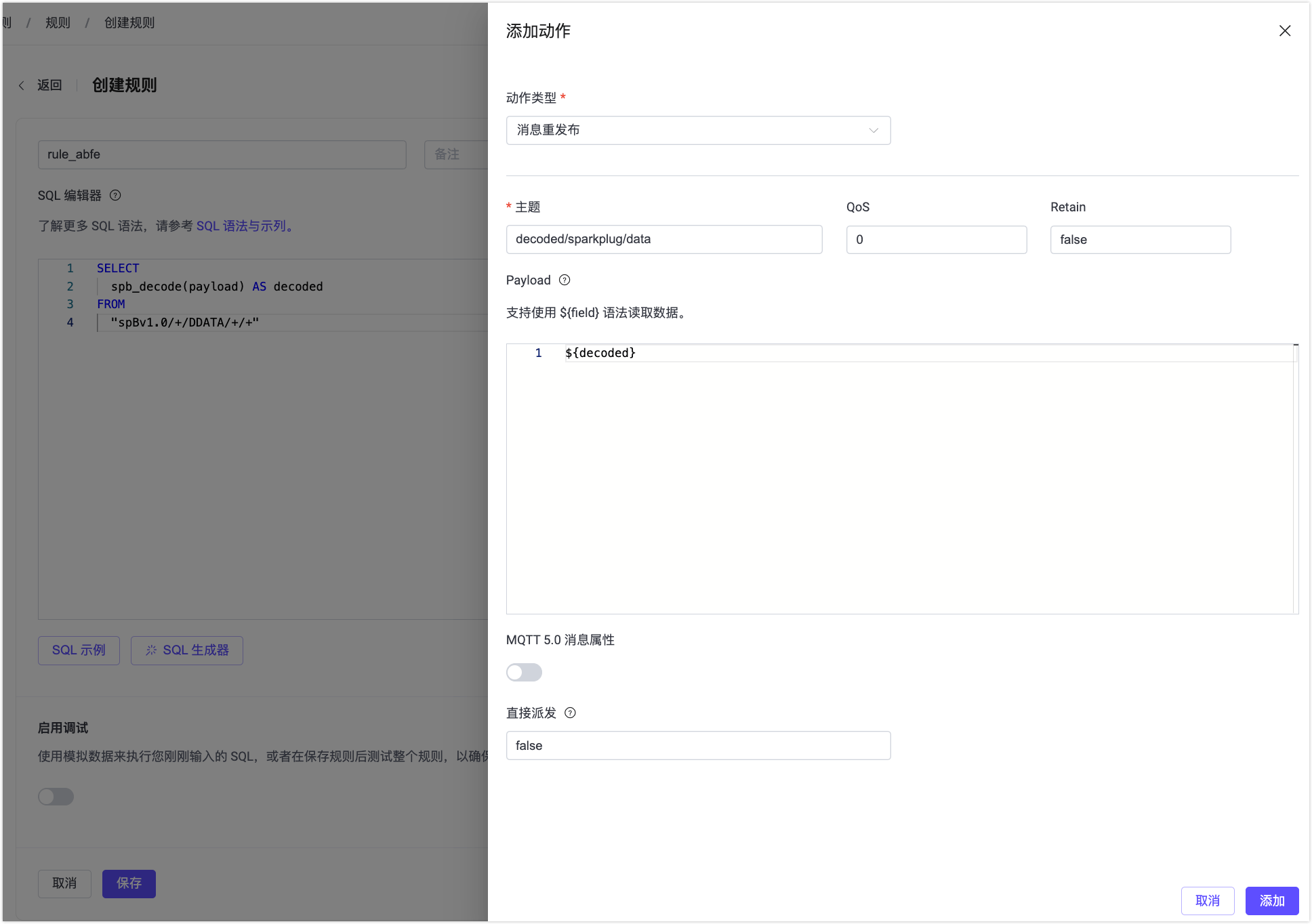

点击 + 添加动作，为规则添加触发的动作。
选择消息重发布作为动作类型。
填写以下配置：
- 主题：decoded/sparkplug/data
- Payload：${decoded}
点击添加。
在创建规则页面点击保存。

Step 2：使用 MQTTX 准备订阅者

打开 MQTTX，新建连接并连接到 EMQX Broker。
订阅解码后的数据主题。在 MQTTX 中添加订阅主题：decoded/sparkplug/data。

此订阅代表一个非 Sparkplug B 客户端，只期望接收普通 JSON 数据。

Step 3：使用 MQTTX 模拟 Sparkplug B 设备

以下示例中，payload 以逻辑 JSON 展示，实际发送时需使用 Sparkplug B protobuf 编码（Base64）。

发送 DBIRTH（声明 alias）主题：spBv1.0/group1/DBIRTH/eon1/device1。
逻辑 Payload（示意）
json
```
{
  "metrics": [
    {
      "name": "Device/Temperature",
      "alias": 0,
      "datatype": 9,
      "value": 72.5
    },
    {
      "name": "Device/Pressure",
      "alias": 1,
      "datatype": 9,
      "value": 101.3
    }
  ]
}
```
说明：
- 在 Sparkplug B 中，datatype 被定义为一个无符号整数。根据 Sparkplug B 规范，数值 9 表示 Float 数据类型。
- EMQX 会在此时记录 alias -> name 映射。
- 该步骤必须先于 DDATA 执行。

发送 DDATA（仅 alias）主题：spBv1.0/group1/DDATA/eon1/device1。

逻辑 Payload（示意）：

json

{
  "metrics": [
    { "alias": 0, "value": 73.1 },
    { "alias": 1, "value": 100.9 }
  ]
}

Step 4：验证解码结果

在 MQTTX 中，你会在订阅的主题 decoded/sparkplug/data 下收到如下 JSON 消息：

json

{
  "metrics": [
    {
      "alias": 0,
      "name": "Device/Temperature",
      "value": 73.1
    },
    {
      "alias": 1,
      "name": "Device/Pressure",
      "value": 100.9
    }
  ]
}

可以看到：

原始 DDATA 中没有 name 字段。
spb_decode 自动补全了：
- "Device/Temperature"
- "Device/Pressure"
下游订阅者不需要维护 Sparkplug B 状态，也不需要解析 alias。

实用示例

本节提供使用 spb_decode 和 spb_encode 函数处理 Sparkplug B 消息的实用示例。请注意，所给示例仅展示了一小部分可以执行的操作，并非全部。

试想您有一个 Sparkplug B 编码的消息，具有以下结构：

json

{
  "timestamp": 1678094561521,
  "seq": 88,
  "metrics": [
    {
      "timestamp": 1678094561525,
      "name": "counter_group1/counter1_1sec",
      "int_value": 424,
      "datatype": 2
    },
    {
      "timestamp": 1678094561525,
      "name": "counter_group1/counter1_5sec",
      "int_value": 84,
      "datatype": 2
    },
    {
      "timestamp": 1678094561525,
      "name": "counter_group1/counter1_10sec",
      "int_value": 42,
      "datatype": 2
    },
    {
      "timestamp": 1678094561525,
      "name": "counter_group1/counter1_run",
      "int_value": 1,
      "datatype": 5
    },
    {
      "timestamp": 1678094561525,
      "name": "counter_group1/counter1_reset",
      "int_value": 0,
      "datatype": 5
    }
  ]
}

提取数据

假设您从一台设备获取了发送到主题 my/sparkplug/topic 上的消息，并希望仅将 counter_group1/counter1_run 指标转发到另一个名为 interesting_counters/counter1_run_updates 的主题，且以 JSON 格式发送。以下步骤演示了如何通过在 EMQX Dashboard 中创建规则并使用 MQTTX 客户端工具测试规则来实现此任务。

在 Dashboard 中创建规则

打开EMQX Dashboard。从左侧导航菜单中点击集成 -> 规则。点击 + 创建进入创建规则页面。
在 SQL 编辑器中输入以下 SQL 语句：
sql
```
FOREACH
jq('
      .metrics[] |
      select(.name == "counter_group1/counter1_run")
   ',
   spb_decode(payload)) AS item
DO item
FROM "my/sparkplug/topic"
```
这里，jq 函数用于遍历指标数组并过滤出名为"counter_group1/counter1_run"的指标。
TIP
Sparkplug B 规范建议仅在数据发生更改时发送数据，使 payload 仅呈现指标的子集。如果数组中没有指定名称的条目，则此规则不会输出任何内容。
在页面右侧点击添加动作。从动作下拉列表中选择 消息重发布。将interesting_counters/counter1_run_updates 作为重新发布主题输入，并在 Payload 字段中输入 ${item}。点击添加。
在创建规则页面上，点击创建。您可以在规则列表中看到已创建的规则。

测试规则

您可以使用 MQTTX 客户端工具模拟一个 MQTT 客户端，将 Sparkplug B 消息发布到主题 my/sparkplug/topic。然后，您可以验证该消息是否以 JSON 格式转换并转发到主题 interesting_counters/counter1_run_updates：

打开 MQTTX 客户端桌面版并连接到 EMQX。有关使用 MQTTX 的详细信息，请参阅 MQTTX。
创建新的订阅并订阅主题 interesting_counters/counter1_run_updates。
在右下角的消息发送区域，将 my/sparkplug/topic 作为主题输入。选择 Base64 作为 payload 类型。
复制以下 Base64 编码的 Sparkplug B 消息并粘贴到负载字段。此消息对应于之前给出的 Sparkplug 消息编码示例。
CPHh67HrMBIqChxjb3VudGVyX2dyb3VwMS9jb3VudGVyMV8xc2VjGPXh67HrMCACUKgDEikKHGNvdW50ZXJfZ3JvdXAxL2NvdW50ZXIxXzVzZWMY9eHrseswIAJQVBIqCh1jb3VudGVyX2dyb3VwMS9jb3VudGVyMV8xMHNlYxj14eux6zAgAlAqEigKG2NvdW50ZXJfZ3JvdXAxL2NvdW50ZXIxX3J1bhj14eux6zAgBVABEioKHWNvdW50ZXJfZ3JvdXAxL2NvdW50ZXIxX3Jlc2V0GPXh67HrMCAFUAAYWA

点击发送按钮发送消息。

如果一切按预期工作，您应该会收到以下 JSON 格式的消息：

json

{
    "timestamp":1678094561525,
    "name":"counter_group1/counter1_run",
    "int_value":1,
    "datatype":5
}

更新数据

试想您发现了一个名为 counter_group1/counter1_run的错误指标，并希望在转发消息之前将其从 Sparkplug B 编码的 payload 中移除。

与提取数据中的演示类似，您可以在 EMQX Dashboard 中创建以下包含消息重发布动作的规则。

sql

FOREACH
jq('
   # Save payload
   . as $payload |
   # Save name of metric to delete
   "counter_group1/counter1_run" as $to_delete |
   # Filter out metric with name $to_delete
   [ .metrics[] | select(.name != $to_delete) ] as $updated_metrics |
   # Update payload with new metrics
   $payload | .metrics = $updated_metrics
   ',
   spb_decode(payload)) AS item
DO spb_encode(item) AS updated_payload
FROM "my/sparkplug/topic"

在此规则中，spb_decode 用于解码消息，然后使用 jq 过滤出名为 counter_group1/counter1_run 的指标。然后，DO 子句中的 spb_encode 用于再次对消息进行编码。

在消息重发布动作中，将主题名设置为 ${updated_payload}，因为它是在 DO 子句中分配给更新后的 Sparkplug B 编码消息的名称。

同样，您还可以使用 spb_decode 和 spb_encode 来更新指标的值。假设您想将名为 counter_group1/counter1_run 的指标值更新为 0。您可以通过以下规则实现：

sql

FOREACH
jq('
   # Save payload
   . as $payload |
   # Save name of metric to update
   "counter_group1/counter1_run" as $to_update |
   # Update value of metric with name $to_update
   [
     .metrics[] |
     if .name == $to_update
        then .int_value = 0
        else .
     end
   ] as $updated_metrics |
   # Update payload with new metrics
   $payload | .metrics = $updated_metrics
   ',
   spb_decode(payload)) AS item
DO spb_encode(item) AS item
FROM "my/sparkplug/topic"

或者试想您希望添加一个名为 counter_group1/counter1_new 且值为 42 的新指标。您可以通过以下规则实现：

sql

FOREACH
jq('
   # Save payload
   . as $payload |
   # Save old metrics
   $payload | .metrics as $old_metrics |
   # New value
   {
     "name": "counter_group1/counter1_new",
     "int_value": 42,
     "datatype": 5
   } as $new_value |
   # Create new metrics array
   ($old_metrics + [ $new_value ]) as $updated_metrics |
   # Update payload with new metrics
   $payload | .metrics = $updated_metrics
   ',
   spb_decode(payload)) AS item
DO spb_encode(item) AS item
FROM "my/sparkplug/topic"

过滤消息

试想您只希望转发那些名称为 counter_group1/counter1_run 且值大于 0 的指标的消息。您可以通过以下规则实现：

sql

FOREACH
jq('
   # Save payload
   . as $payload |
   # Save name of metric to filter on
   "counter_group1/counter1_run" as $to_filter |
   .metrics[] | select(.name == $to_filter) | .int_value as $value |
   # Filter out messages where value of metric with name $to_filter is 0 or smaller
   if $value > 0 then $payload else empty end
   ',
   spb_decode(payload)) AS item
DO spb_encode(item) AS item
FROM "my/sparkplug/topic"

在上述规则中，jq 函数在指标的名称为 counter_group1/counter1_run 且值小于 0 时输出一个空数组。这意味着如果值为 0 或更小，则该消息不会被转发到与规则连接的任何动作。

拆分消息

试想您希望将一个 Sparkplug B 编码的消息拆分为多个消息，其中指标数组中的每个指标都作为单独的 Sparkplug B 编码的消息重新发布。您可以通过以下规则实现：

sql

FOREACH
jq('
   # Save payload
   . as $payload |
   # Output one message for each metric
   .metrics[] |
        . as $metric |
        # Let the current metric be the only one in the metrics array
        $payload | .metrics = [ $metric ]
   ',
   spb_decode(payload)) AS item
DO spb_encode(item) AS output_payload
FROM "my/sparkplug/topic"

在上述规则中，jq 函数输出包含多个条目的数组（假设指标数组中有多个条目）。与数组中的每个条目相关联的所有动作都会触发。使用上述规则，您需要将重新发布动作的 payload 设置为 ${output_payload}，因为 output_payload 是在 DO 子句中分配给 Sparkplug B 编码消息的名称。

拆分消息并根据内容发送到不同主题

试想您希望拆分 Sparkplug B 编码的消息，但还希望将每个消息根据指标的名称发送到不同的主题，例如，应该通过将指标的名称与字符串 "my_metrics/" 进行拼接来构建输出主题名。您可以通过以下稍作修改的代码实现：

sql

FOREACH
jq('
   # Save payload
   . as $payload |
   # Output one message for each metric
   .metrics[] |
        . as $metric |
        # Let the current metric be the only one in the metrics array
        $payload | .metrics = [ $metric ]
   ',
   spb_decode(payload)) AS item
DO
spb_encode(item) AS output_payload,
first(jq('"my_metrics/" + .metrics[0].name', item)) AS output_topic
FROM "my/sparkplug/topic"

要配置重新发布动作，请将主题名称设置为 ${output_topic}，因为它是在 DO 子句中分配给输出主题的名称，并将 payload 设置为 ${output_payload}。

jq 函数调用被包裹在 DO 子句中，并使用 first 函数来获取第一个且唯一的输出对象。
