MQTT 消息流 ​

EMQX 6.1 新增了 MQTT 消息流，它是一项面向流式处理与消息重放的功能，通过持久化、可重放的消息流，扩展了 MQTT 的实时发布/订阅模型，并在保持 MQTT 语义的同时提供类似 Kafka 的流式能力。

本页将完整介绍 EMQX 中 MQTT 消息流功能的设计动机、关键概念、内部架构、消息流转过程，以及典型应用场景。

与监听器挂载点不兼容

对于通过配置了挂载点的监听器连接的客户端，消息流回放不生效。EMQX 会先应用挂载点，再匹配 $stream/ 前缀，因此对 $stream/<name> 的订阅会被当作对挂载后字面主题的普通订阅处理，且不会向客户端报告任何错误。消息写入同样受影响：发布的主题带有挂载点前缀，只有当消息流的主题过滤器包含该前缀时才能匹配。

什么是 MQTT 消息流？ ​

MQTT 消息流是一个通过名称进行标识的逻辑资源，用于持续收集与其配置的主题过滤器匹配的 MQTT 消息。消息会按照配置的保留策略进行持久化存储，客户端可以通过订阅该消息流进行历史数据回放。

每个消息流都由一个唯一的流名称（Name）进行标识。主题过滤器是消息流的配置属性，但不再作为消息流的标识符。

每个消息流包含：

  • 唯一的流名称
  • 一个配置的主题过滤器
  • 保留策略（基于时间或大小）
  • 可选的最后值语义
  • 明确的生命周期（创建、更新、删除）

为什么使用 MQTT 消息流？ ​

MQTT 擅长实时消息传递，但也存在一些固有局限：

  • 消息通常只会投递给在线订阅者。
  • MQTT 原生不支持历史消息回放。
  • 对历史数据进行重放或再处理通常需要外部系统配合。
  • 构建有序、可重放的消息历史较为困难。

MQTT 消息流为 MQTT 增加了持久化存储与回放能力。它允许消费者读取历史消息，并获取设备的最新状态，而无需改变 MQTT 客户端的发布或订阅方式。

MQTT 消息流关键概念 ​

  • MQTT 消息流

    MQTT 消息流是一个由流名称标识的逻辑资源，并具有明确的生命周期。处于启用状态时，在启用状态下，它会持续存储与其配置的主题过滤器匹配的消息，并受配置的时间或大小限制约束。存储的消息可被订阅者回放；发布端无需感知消息流的存在。

    消息流名称必须满足以下规则：

    • 仅允许字母、数字
    • 下划线（_）
    • 连字符（-）
    • 点号（.）

    支持两种类型：

    • 常规流：存储所有匹配的消息，不覆盖历史数据。消费者可通过设置订阅属性 stream-offset 指定回放起点（例如时间戳或逻辑偏移量）。
    • 最后值流：最后值消息流启用了最后值语义。对于具有相同流键（key）的消息，新的消息会覆盖旧的消息，消息流中仅保留该 key 对应的最新一条消息。详情请参见流键表达式。

  • 过滤主题

    一个 MQTT 主题过滤器（例如 sensors/+/data），用于决定哪些已发布消息会被捕获并写入消息流。只有匹配主题过滤器的消息会被摄取；同一条消息也可能同时属于多个消息流。

    主题过滤器是消息流的配置属性，而不是消息流的标识符。

  • 消息流订阅

    消息流订阅是一种用于消费 MQTT 消息流数据的特殊 MQTT 订阅。客户端通过以下格式订阅：

    SUBSCRIBE $stream/<name>
SUBSCRIBE $stream/<name>/<topic_filter>

    其中：

    • <name> 为消息流名称（必填）
    • <topic_filter> 可选，用于与已存在的消息流绑定
    • 当启用自动创建功能时，使用 $stream/<name>/<topic_filter> 可以在该消息流不存在的情况下，使用提供的主题过滤器自动创建流。

    消息流订阅与普通 MQTT 订阅相互独立，并通过外部订阅（External Subscription，ExtSub）机制进行投递。

  • 回放起点（Stream Offset）

    消息流的回放起点通过 MQTT 5 的订阅属性 stream-offset 指定，而不是通过主题路径传递。

    stream-offset 可以为：

    • Unix 微秒时间戳
    • 特殊值 earliest（从最早开始）
    • 特殊值 latest（从最新开始）

    该设计避免在主题路径中编码偏移量，使回放控制更加规范化。

  • 流键表达式

    流键表达式是一个用户定义的表达式，会在每条入流消息上执行以提取一个键。该表达式可以引用消息内容或元数据。提取出的键用于以保证存储分区内消息的顺序性。当消息流启用最后值语义时，键还用于确定覆盖范围：具有相同键的新消息会替换旧消息。

MQTT 消息流架构 ​

MQTT 消息流以独立的 EMQX 应用形式实现，与 Broker 核心保持松耦合，并复用现有基础设施。它通过内部钩子（Hook）以及外部订阅框架与 EMQX 集成。

TIP

外部订阅是 EMQX 的一种机制，用于将外部消息源（即不来自实时 MQTT 发布路径的消息）连接到 MQTT 客户端会话，使这些消息能够通过标准的 MQTT 订阅投递给客户端，而无需改变客户端行为。

主要组件 ​

  • 消息流注册表（Streams Registry）：管理消息流的生命周期，并维护消息流的元数据与索引。它使用 Mnesia 表按主题过滤器建立索引，以便高效查找匹配的消息流。
  • 消息流消息数据库（Streams Message Database）：为消息流消息提供持久化存储，基于 EMQX 的持久存储构建。它负责消息落盘、执行保留限制、在启用时应用最后值语义，并在消息按保留策略过期前支持高效读取。
  • 消息流 ExtSub 处理器（Streams ExtSub Handler）：将消息流与 MQTT 客户端会话集成。它从持久化存储中读取消息，并通过外部订阅框架向订阅客户端投递。

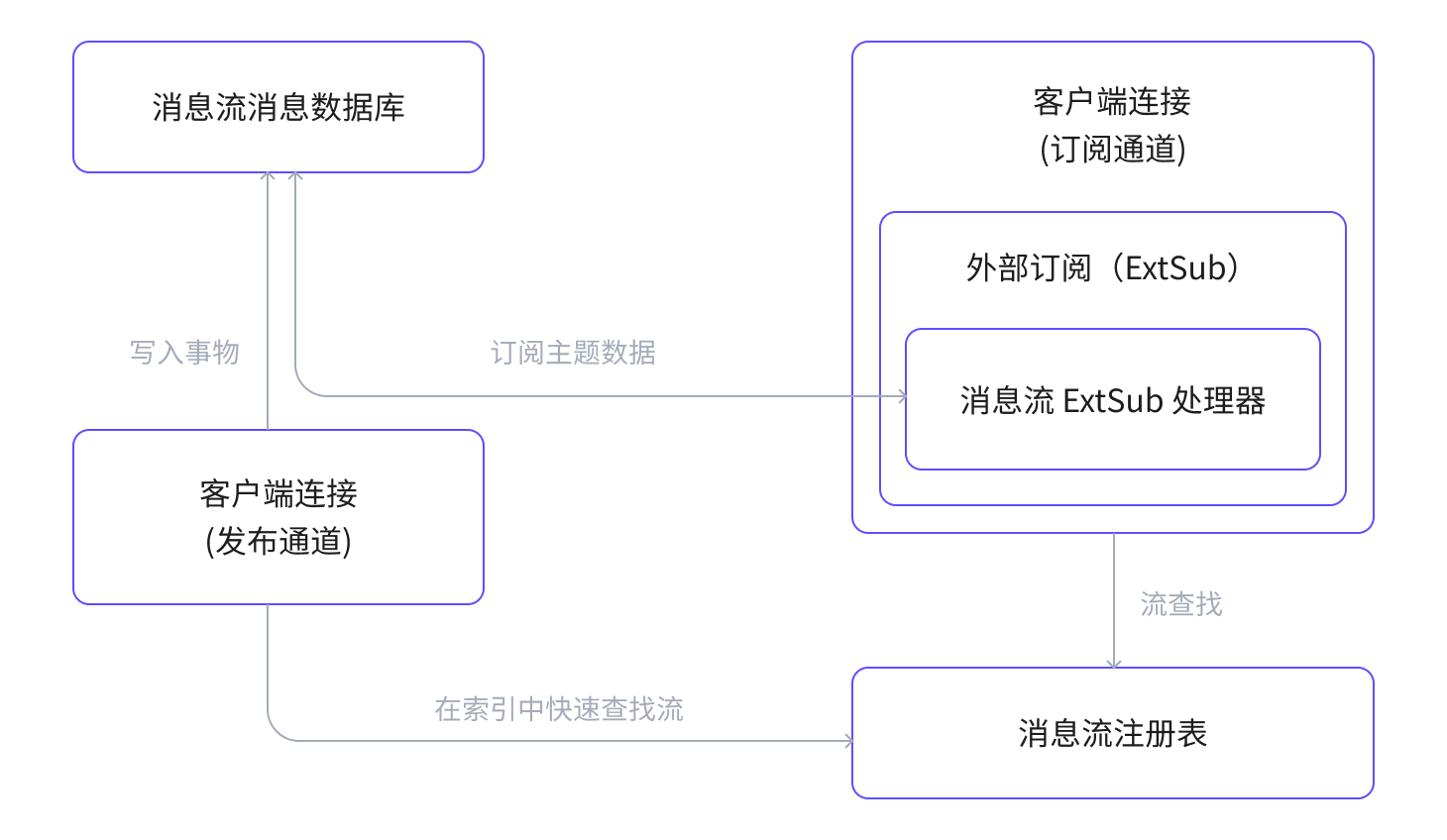

MQTT 消息流的数据流示意图 ​

下图展示了 MQTT 消息流组件之间的数据流转关系：

streams_data_flow

发布流程 ​

  1. 客户端向某个 MQTT 主题发布消息。
  2. 消息发布时触发消息流钩子，用于处理本次发布。
  3. 钩子查询消息流注册表，识别过滤主题与该消息主题匹配的消息流。
  4. 对每个匹配的消息流，将消息写入消息流并持久化到持久化存储中。

订阅与消费流程 ​

  1. 客户端订阅消息流主题（$stream/<name> 或 $stream/<name>/<topic_filter>），并可通过订阅属性指定 stream-offset。
  2. 外部订阅框架处理该订阅，并为该消息流主题初始化一个消息流 ExtSub 处理器。
  3. 处理器根据 stream-offset 与保留规则从持久化存储读取消息。
  4. 读取到的消息会被传递给外部订阅框架。
  5. ExtSub 应用通过标准 MQTT 投递流程向客户端下发消息。

MQTT 消息流核心特性 ​

MQTT 消息流提供了一组核心能力，用于定义消息如何被存储、排序、保留，以及如何面向回放式消费进行投递。

  • 基于 Offset 的回放

    消费者通过订阅属性 stream-offset 指定回放起点。早于该时间戳发布的消息会被跳过。

  • 保留策略

    MQTT 消息流的保留策略会限制可回放的范围。消息会按时间或大小限制进行保留；过期消息会自动清理，无论它是否已被消费。

  • 按 key 有序投递

    MQTT 消息流不保证全局单一的投递顺序。具有相同 key 的消息一定会按发布顺序投递；不同 key 的消息之间可能以任意顺序交错投递。

  • 最后值语义

    MQTT 消息流可启用最后值语义。key 相同的新消息会覆盖更早的消息，仅保留最新值。无法解析出 key 的消息会按普通消息方式存储。

  • MQTT 原生投递

    消息流消息通过标准 MQTT 机制投递。发布端无需改变行为；面向订阅者的消息投递通过外部订阅机制集成实现。

安全注意事项 ​

EMQX 针对完整的消息流订阅主题过滤器执行授权，包括 $stream/ 前缀和消息流名称。允许客户端订阅消息流后，该客户端还可能回放消息流在订阅创建前已存储的消息。

消息流订阅需要单独的规则 ​

针对普通主题空间编写的规则不会覆盖对应的消息流订阅：

  • 针对 t/# 的规则不适用于 $stream/events/t/#，EMQX 将两者视为不同的主题。
  • 以 # 或 + 开头的授权主题过滤器不会匹配以 $ 开头的订阅主题过滤器。拒绝 # 的规则（包括默认 acl.conf 中的 {eq, "#"} 规则）不会拒绝 $stream/events/#。

因此，被拒绝订阅 # 的客户端仍可以订阅 $stream/events/#，并将 stream-offset 设置为 earliest，以回放消息流中仍存储的所有消息。请为 $stream/ 添加显式规则，并确保这些规则至少与消息流主题过滤器所匹配主题的规则同样严格：

erlang
%% 允许某个消费者回放预先创建的 "events" 消息流，但不授予自动创建权限。
{allow, {username, "event_reader"}, subscribe, ["$stream/events"]}.

%% 拒绝其他所有消息流订阅，包括已废弃的前缀。
{deny, all, subscribe, ["$stream/#", "$s/#"]}.

只要仍有客户端使用已废弃的 $s/ 前缀，就应在规则中一并包含该前缀。参见已废弃的订阅前缀。

该行为与共享订阅不同。对于 $share/<group>/t/#，EMQX 会去掉前缀并对 t/# 授权；对于 $stream/<name>/t/#，EMQX 对完整的订阅主题过滤器授权。

自动创建允许客户端指定主题过滤器 ​

启用消息流自动创建后，由发起订阅的客户端决定新消息流的主题过滤器。EMQX 直接使用 $stream/<name>/<topic_filter> 中的 <topic_filter> 创建消息流。EMQX 不会单独检查该客户端是否有权直接订阅 <topic_filter>。

例如，获准订阅 $stream/+/# 的客户端可以订阅 $stream/events/#。如果 events 消息流不存在，EMQX 会创建该消息流，并将 # 用作其主题过滤器。该消息流随后会存储发布到所有非 $ 主题的消息。因此，客户端可能回放来自其无权直接订阅的主题的消息。

自动创建对最后值消息流默认启用，对常规消息流默认禁用，但仅在 MQTT 消息流功能启用时生效。MQTT 消息流功能默认禁用（streams.enable = false）。在接受不受信任客户端的部署中，仅允许访问特定的预创建消息流（例如 $stream/events），并拒绝与 $stream/# 或 $s/# 匹配的所有其他订阅。或者，禁用自动创建并通过 Dashboard 或 REST API 创建消息流。参见通过 Dashboard 自动创建消息流。

兼容性说明 ​

本节说明 MQTT 消息流在当前版本中的兼容性行为，以及对历史部署的影响。

命名消息流 ​

所有消息流均为具名资源。每个消息流必须具有唯一的名称，并通过该名称进行管理与订阅。

流名称仅允许包含：

  • 字母与数字
  • 下划线（_）
  • 连字符（-）
  • 点号（.）

旧版本未命名消息流 ​

在旧版本中创建的未命名消息流会在升级后自动分配名称。

生成规则为：/<topic_filter>，即使用原主题过滤器作为名称，并在前面添加 /。

例如：

  • 原主题过滤器：t/1
  • 自动生成名称：/t/1

这些消息流仍可继续使用，但建议逐步迁移为显式命名的消息流。

已废弃的订阅前缀 ​

旧版本使用的订阅格式：

$s/<offset>/<topic_filter>

仍可用于向后兼容，但已被废弃。

新的推荐订阅方式为：

$stream/<name>
$stream/<name>/<topic_filter>

回放起点需通过 MQTT 5 订阅属性 stream-offset 指定，而不再通过主题路径传递。

典型使用场景 ​

  • 历史数据回放：重放过去的 MQTT 事件，用于排障或上线新的业务逻辑。
  • 时序分析：存储并回放传感器数据，用于分析与预测性维护。
  • 事件溯源（Event Sourcing）：将所有状态变化以不可变事件日志形式持久化。
  • IoT 数字孪生：以数字形态维护物理设备的最新状态。
  • 配置同步：确保设备始终接收最新配置。

下一步 ​

了解消息流基础后，你可以继续探索如何在实践中使用它：
