# 使用 EMQX Cloud 数据集成获取订阅关系

注意

该功能在基础版中不可用

我们将使用 EMQX Cloud 数据集成从云服务资源(第三方数据库或消息队列)中获取订阅关系,并代理设备订阅。本文以 MySQL 为例实现该功能。

在开始之前,您需要完成以下操作:

  • 已经在 EMQX Cloud 上创建部署(EMQX 集群)。
  • 对于专业版部署用户:请先完成 对等连接的创建,下文提到的 IP 均指资源的内网 IP。(专业版部署若开通 NAT 网关 也可使用公网 IP 连接资源)

# MySQL 配置

  1. MySQL 安装

    docker run -d --restart=always \
      --name mysql \
      -p 3306:3306 \
      -e MYSQL_ROOT_PASSWORD=public \
      mysql/mysql-server:5.7

    1
    2
    3
    4
    5
  2. 数据库创建

    docker exec -it mysql mysql -uroot -ppublic
    CREATE DATABASE emqx;
    USE emqx;

    1
    2
    3
  3. 订阅关系表创建

    注意

    订阅关系表结构不能修改,请使用下面 SQL 语句创建

    使用以下 SQL 语句将创建 mqtt_sub 表,该表将用于存放设备订阅关系数据。

    DROP TABLE IF EXISTS `mqtt_sub`;
    CREATE TABLE `mqtt_sub` (
        `id` int(11) unsigned NOT NULL AUTO_INCREMENT,
        `clientid` varchar(64) DEFAULT NULL,
        `topic` varchar(180) DEFAULT NULL,
        `qos` tinyint(1) DEFAULT NULL,
        PRIMARY KEY (`id`),
        KEY `mqtt_sub_idx` (`clientid`,`topic`,`qos`),
        UNIQUE KEY `mqtt_sub_key` (`clientid`,`topic`),
        INDEX topic_index(`id`, `topic`)
    ) ENGINE=InnoDB DEFAULT CHARSET=utf8MB4;

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
  4. 设置允许 EMQX 集群 IP 段访问数据库(可选)

    对于专业版部署,获取部署网段可以前往部署详情 → 查看对等连接信息,复制部署 VPC 网段。

    # 专业版
    GRANT ALL PRIVILEGES ON *.* TO root@'10.11.30.%' IDENTIFIED BY 'public' WITH GRANT OPTION;

    # 基础版
    GRANT ALL PRIVILEGES ON *.* TO root@'%' IDENTIFIED BY 'public' WITH GRANT OPTION;

    1
    2
    3
    4
    5
  5. 插入测试数据,并查看数据

    INSERT INTO mqtt_sub(clientid, topic, qos) values("test", "t1", 1);

    select * from mqtt_sub;

    1
    2
    3

# EMQX Cloud 数据集成配置

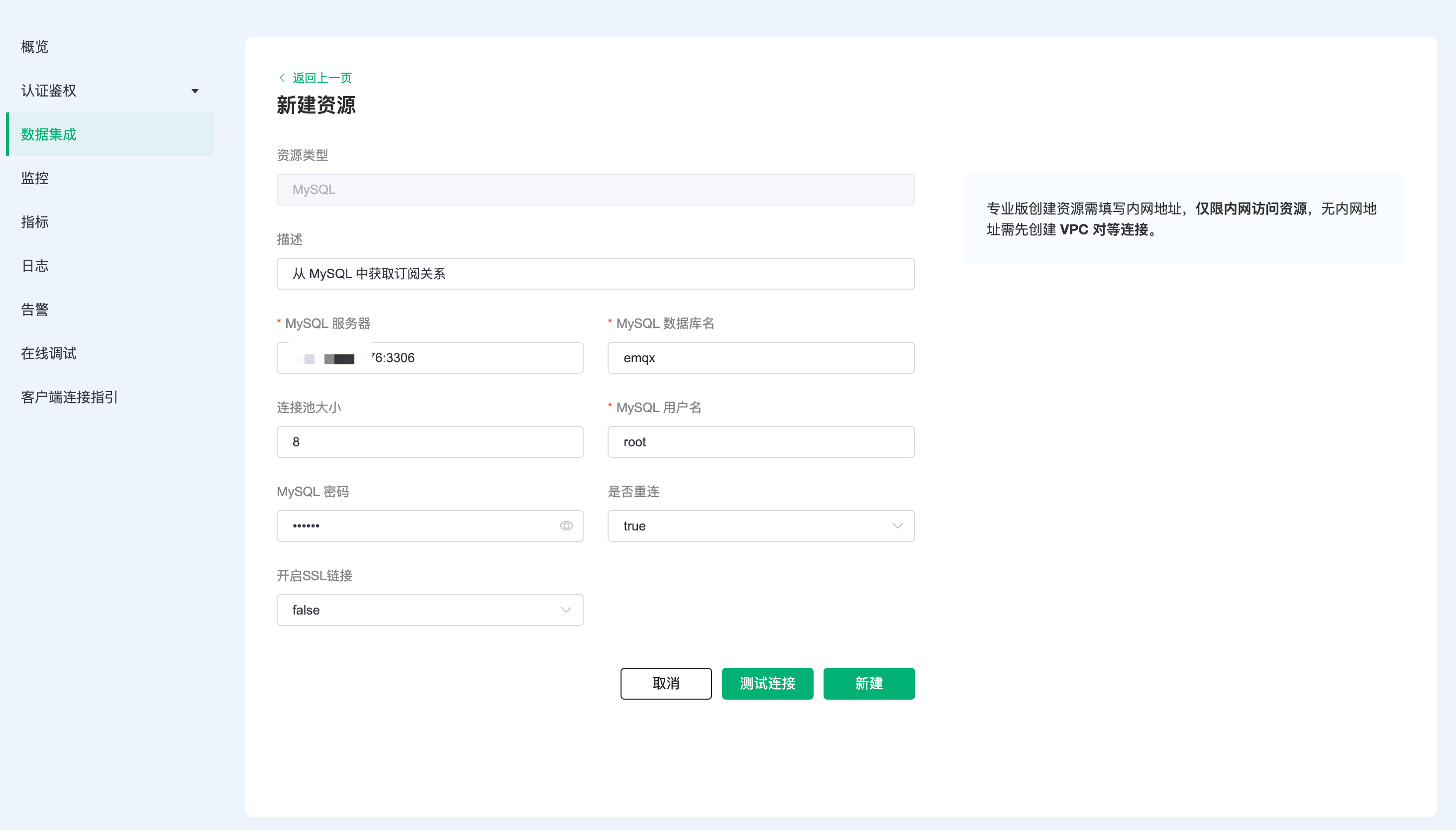

  1. 资源创建

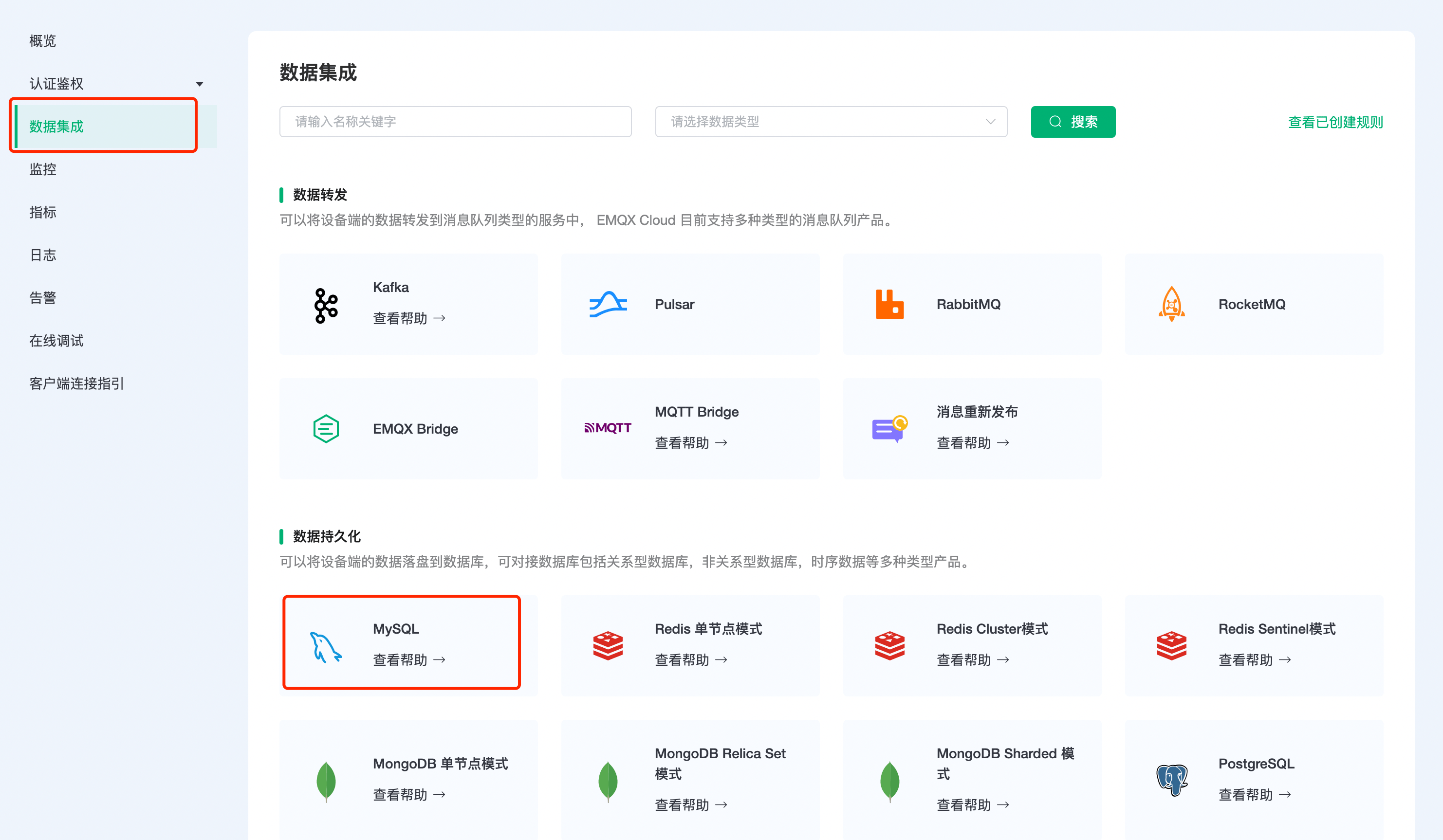

    点击左侧菜单栏数据集成,找到 MySQL 资源,点击进入资源页面,填入刚才创建好的 MySQL 数据库信息,并点击测试连接,如果出现错误应及时检查数据库配置是否正确、或者检查 VPC 对等连接状态。 数据集成

    资源创建

  2. 规则填写

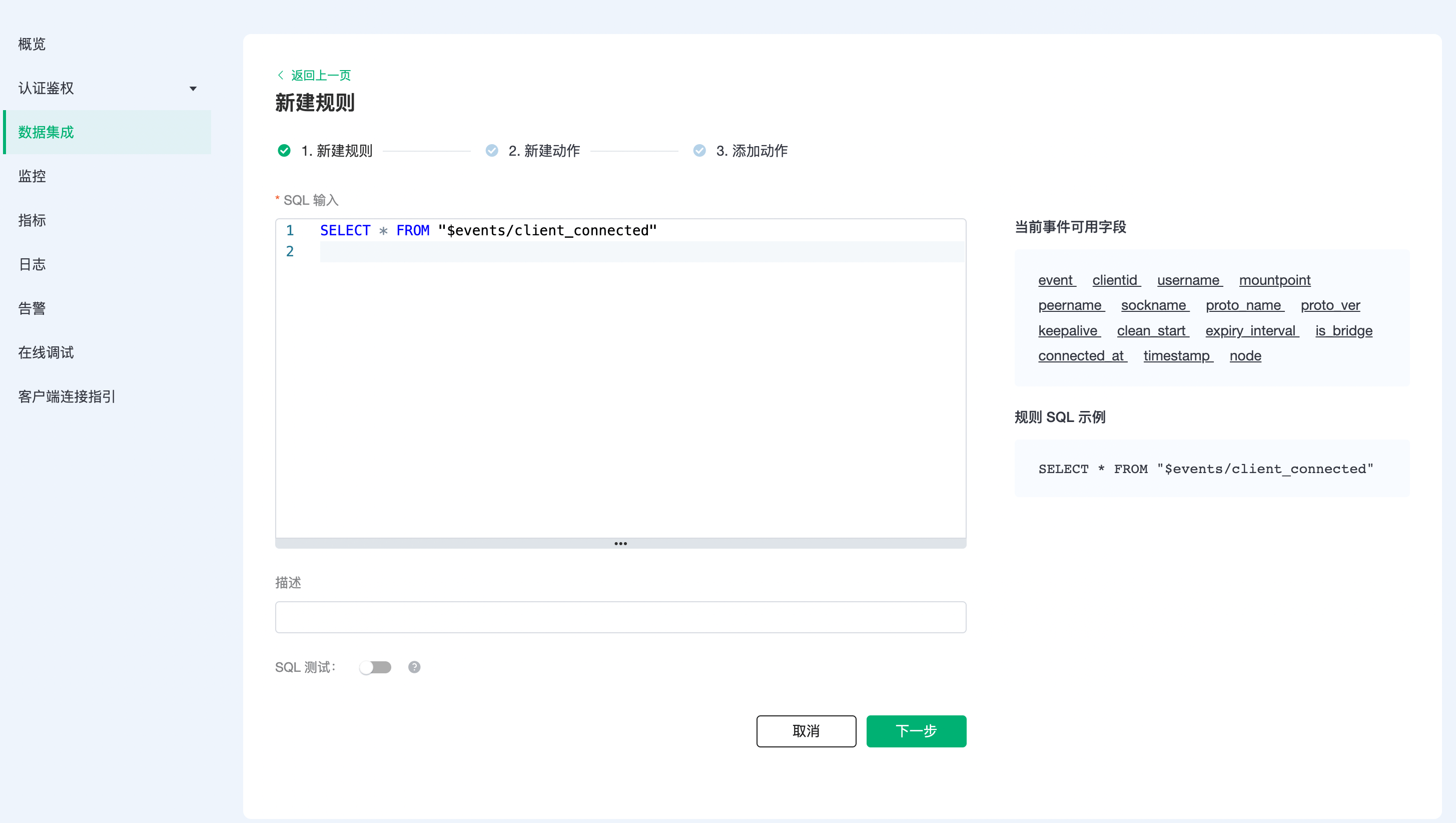

    点击左侧左侧菜单栏数据集成,找到已配置的资源,点击新建规则,然后输入如下规则匹配 SQL 语句

    SELECT * FROM "$events/client_connected"

    1

    规则引擎

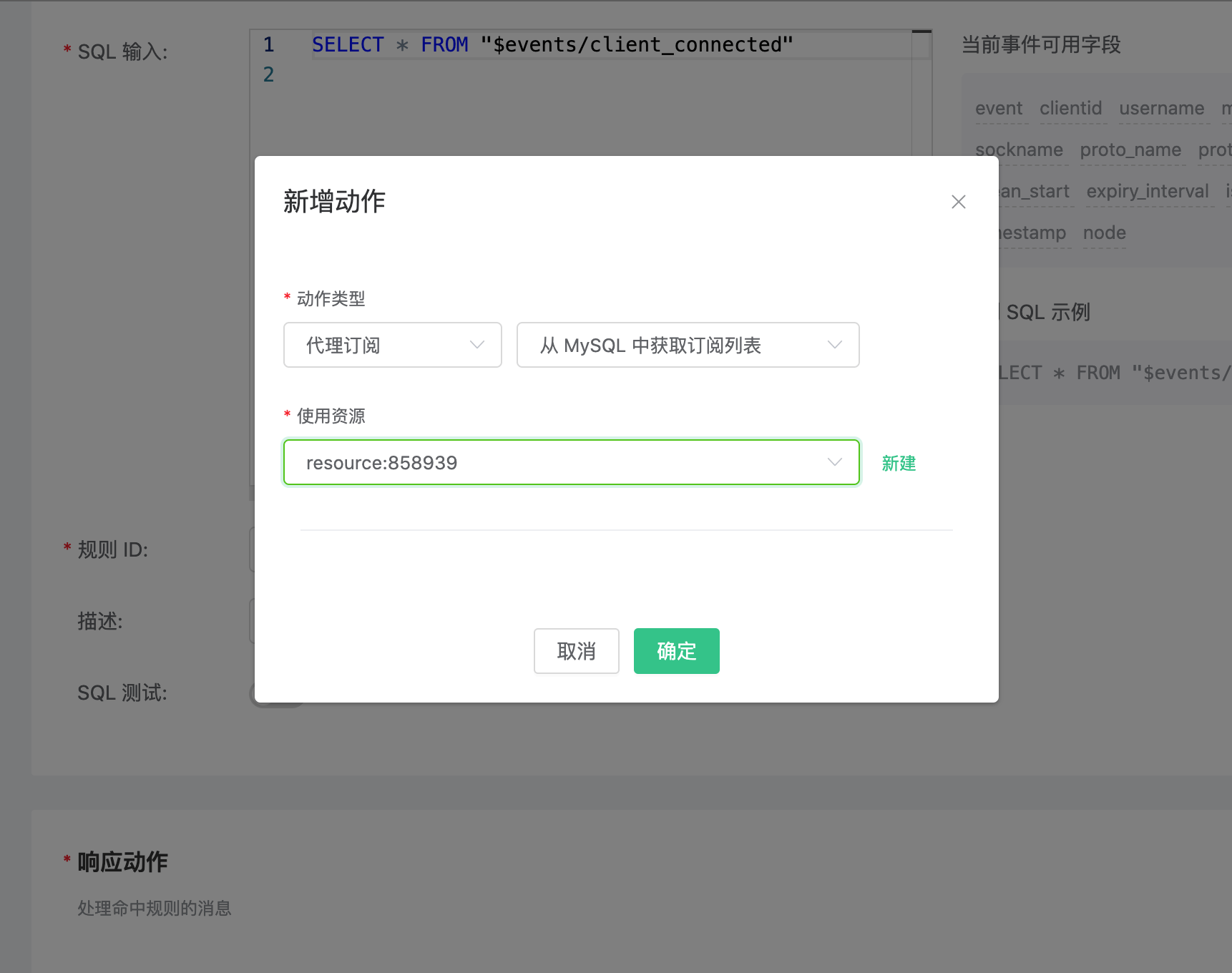

  3. 添加响应动作

    点击下一步,下拉选择动作类型 → 代理订阅 → 从 MySQL 中获取订阅列表,选择第一步创建好的资源

    响应动作

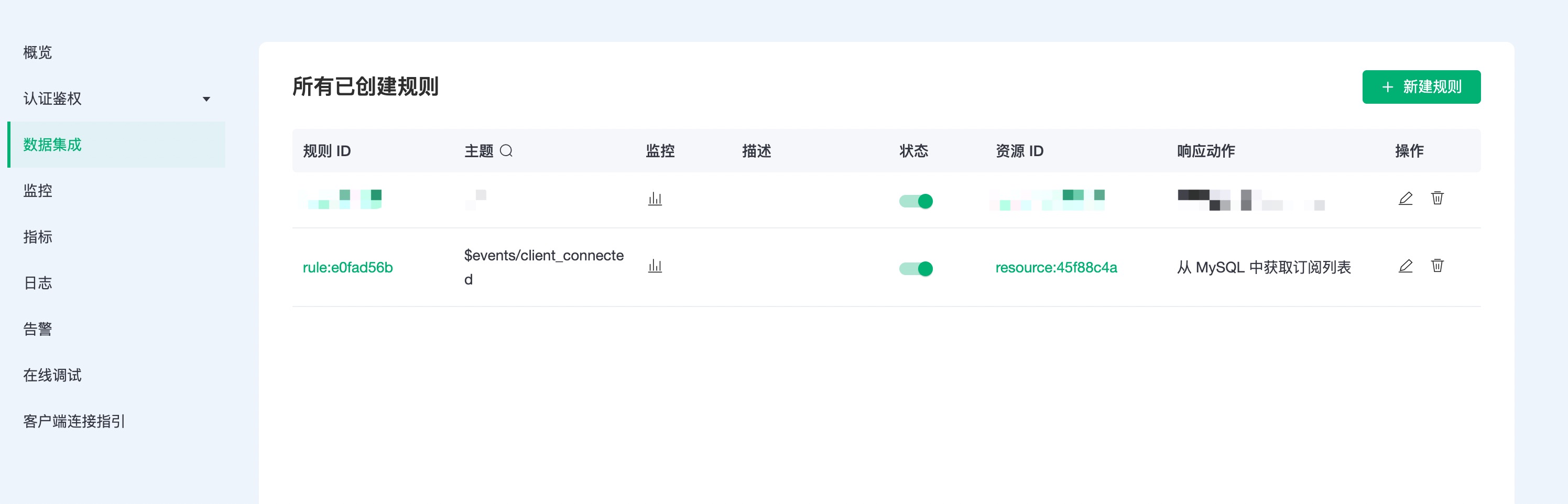

  4. 返回规则列表

    规则列表

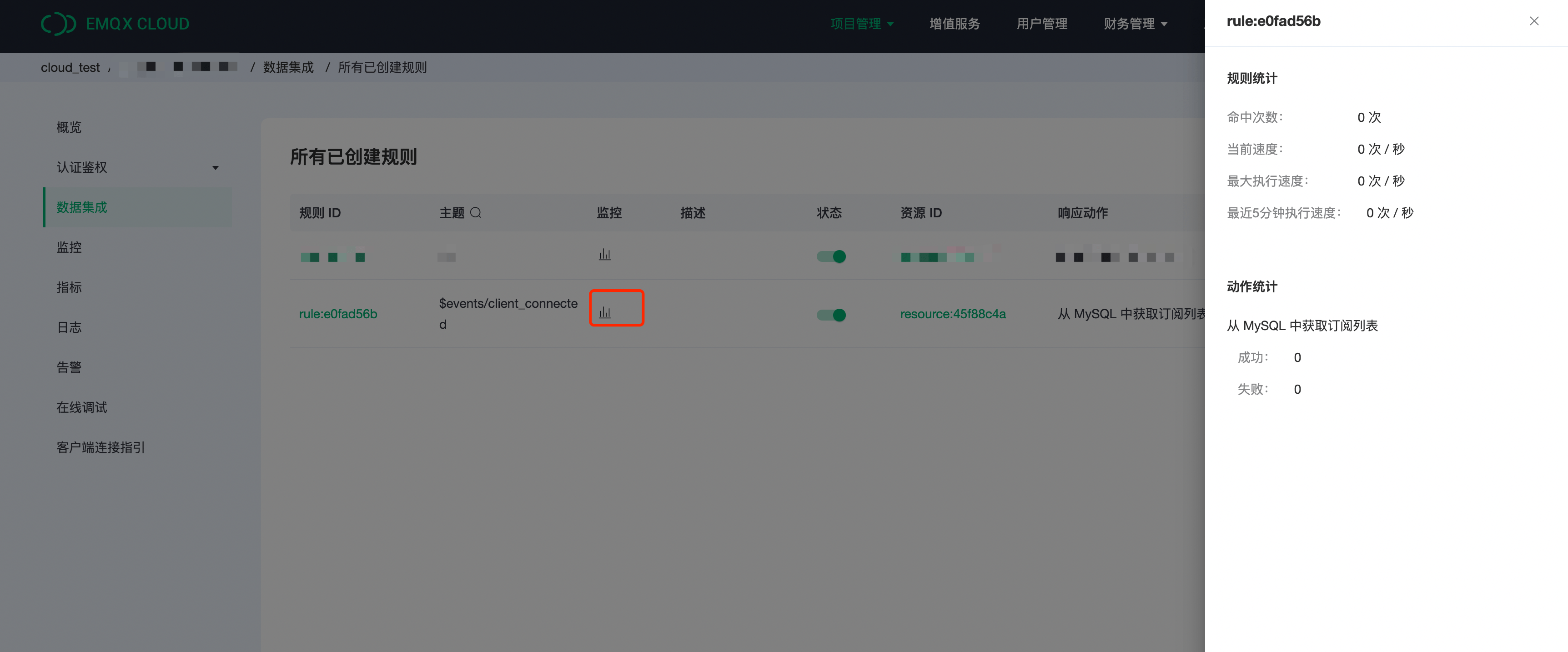

  5. 查看规则监控

    查看监控

# 测试

  1. 在 MySQL 中插入订阅数据

    插入客户端 ID 为 client1,订阅主题 topic1,QoS 为 1 的订阅数据。

    INSERT INTO mqtt_sub(clientid, topic, qos) values("client1", "topic1", 1);
    select * from mqtt_sub;

    1
    2

    mysql数据插入

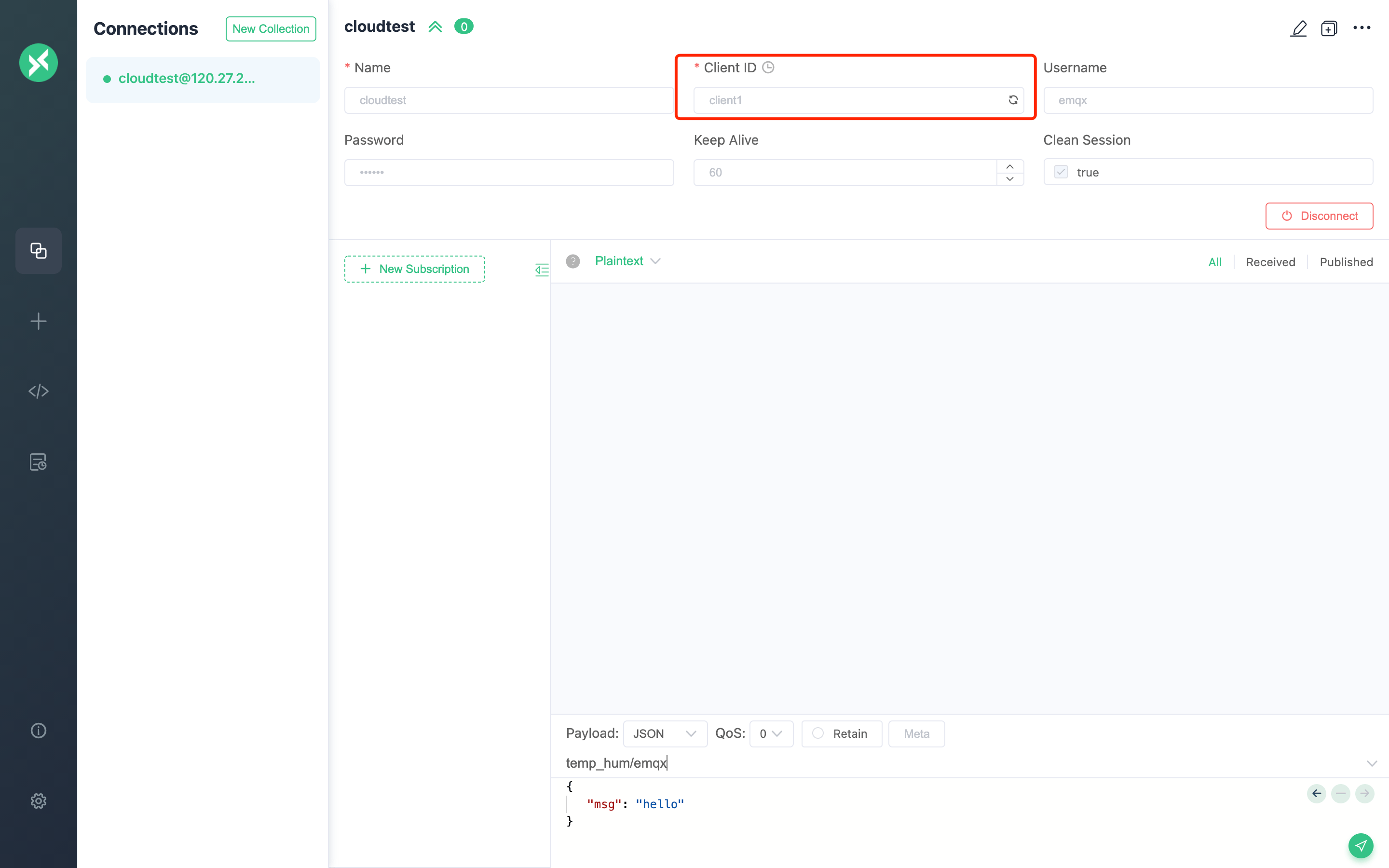

  2. 使用 MQTT X (opens new window) 连接部署

    需要将 broker.emqx.io 替换成已创建的部署连接地址,并添加客户端认证信息

    其中,设定 clientID 为 client1

    mqttx测试结果

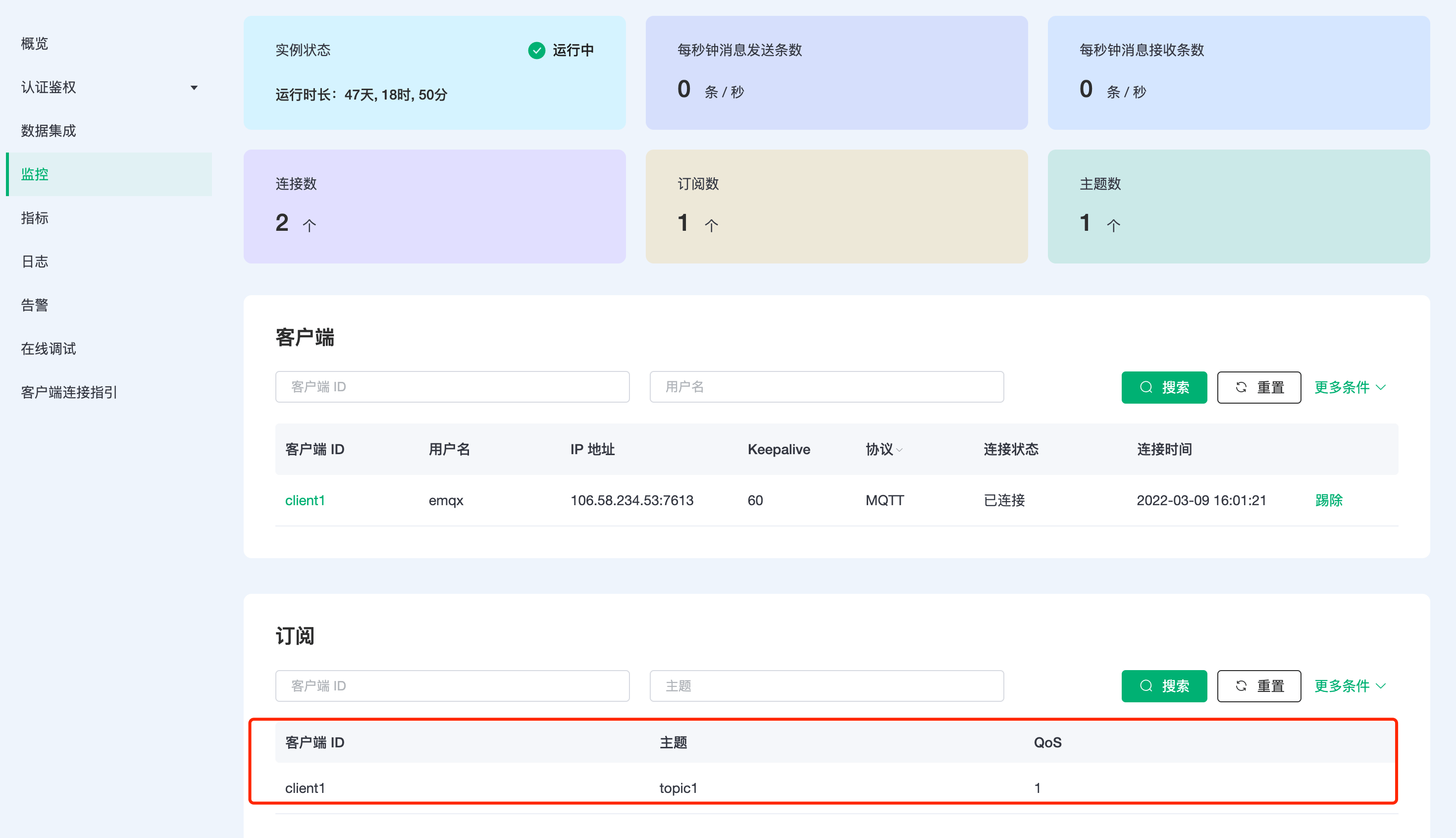

  3. 在部署详情中查看订阅关系

    进入部署详情在 监控 中可查看到客户端订阅关系

    监控
