使用 EMQX Platform 数据集成保存离线消息

WARNING

该功能在基础版中不可用。

我们将模拟温湿度数据并通过 MQTT 协议上报到 EMQX Platform,然后使用 EMQX Platform 数据集成保存离线消息至云服务资源(第三方数据库或消息队列),本文以 Redis 为例实现该功能。

WARNING

保存离线消息需要 QoS > 0。

在开始之前,您需要完成以下操作:

  • 已经在 EMQX Platform 上创建部署(EMQX 集群)。
  • 对于专业版部署用户:请先完成 对等连接的创建,下文提到的 IP 均指资源的内网 IP。(专业版部署若开通 NAT 网关 也可使用公网 IP 连接资源)
  • 对于 BYOC 部署用户:请首先为 BYOC 部署所在的 VPC 与资源所在的 VPC 之间建立对等连接。注:下文提到的 IP 均指资源的内网 IP。如需通过公网地址访问资源,请首先在您的公有云控制台中为 BYOC 部署所在 VPC 配置 NAT 网关。

Redis 配置

  1. 安装 Redis

    bash
    docker run -d --name redis -p 6379:6379 redis

EMQX Platform 数据集成配置

  1. 资源创建

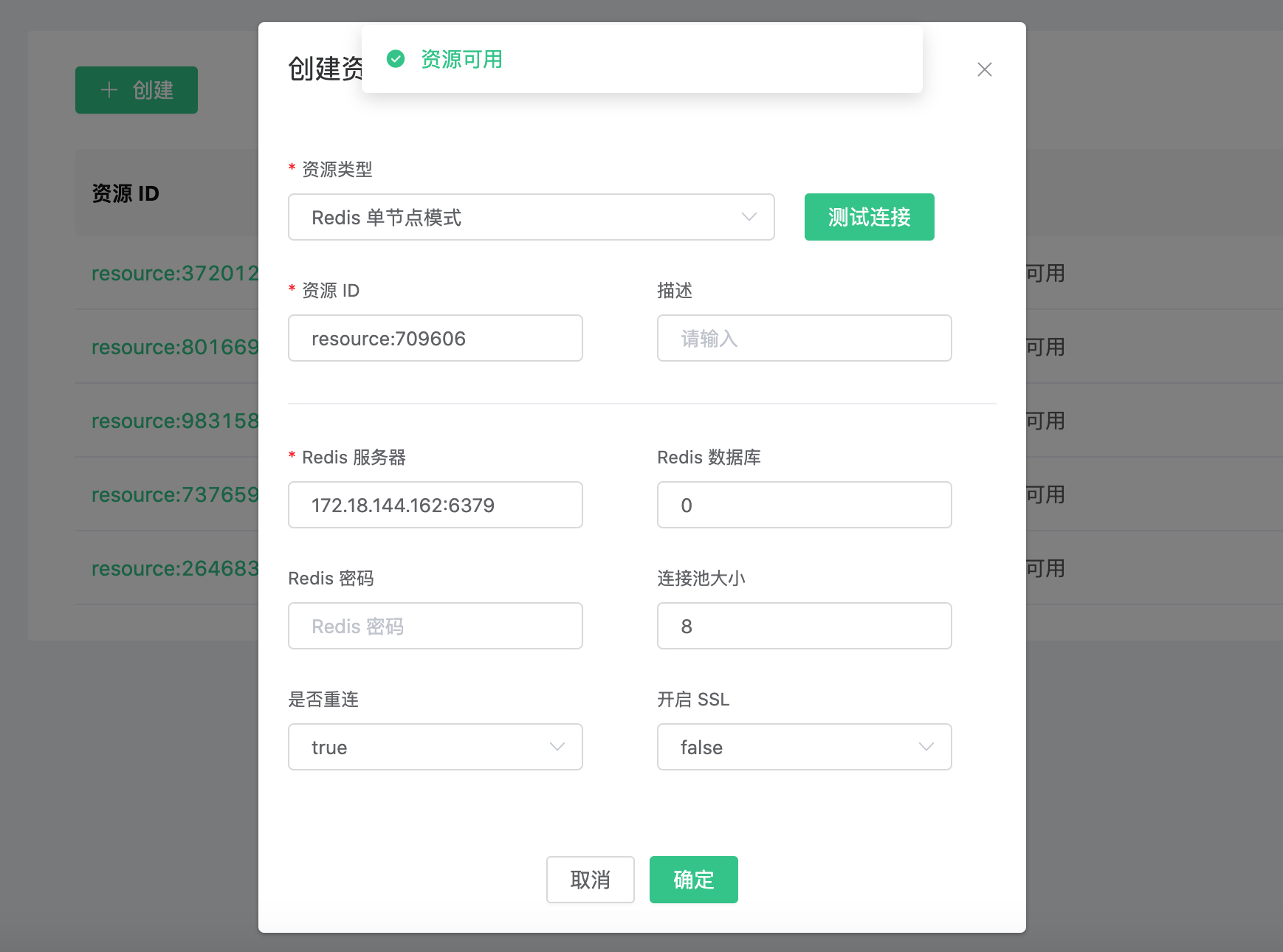

    点击左侧菜单栏 数据集成,找到资源面板,点击新建资源,下拉选择 Redis 单节点模式 资源类型。填入刚才创建好的 Redis 信息,并点击测试,如果出现错误应及时检查数据库配置是否正确。

    创建资源

  2. 规则测试

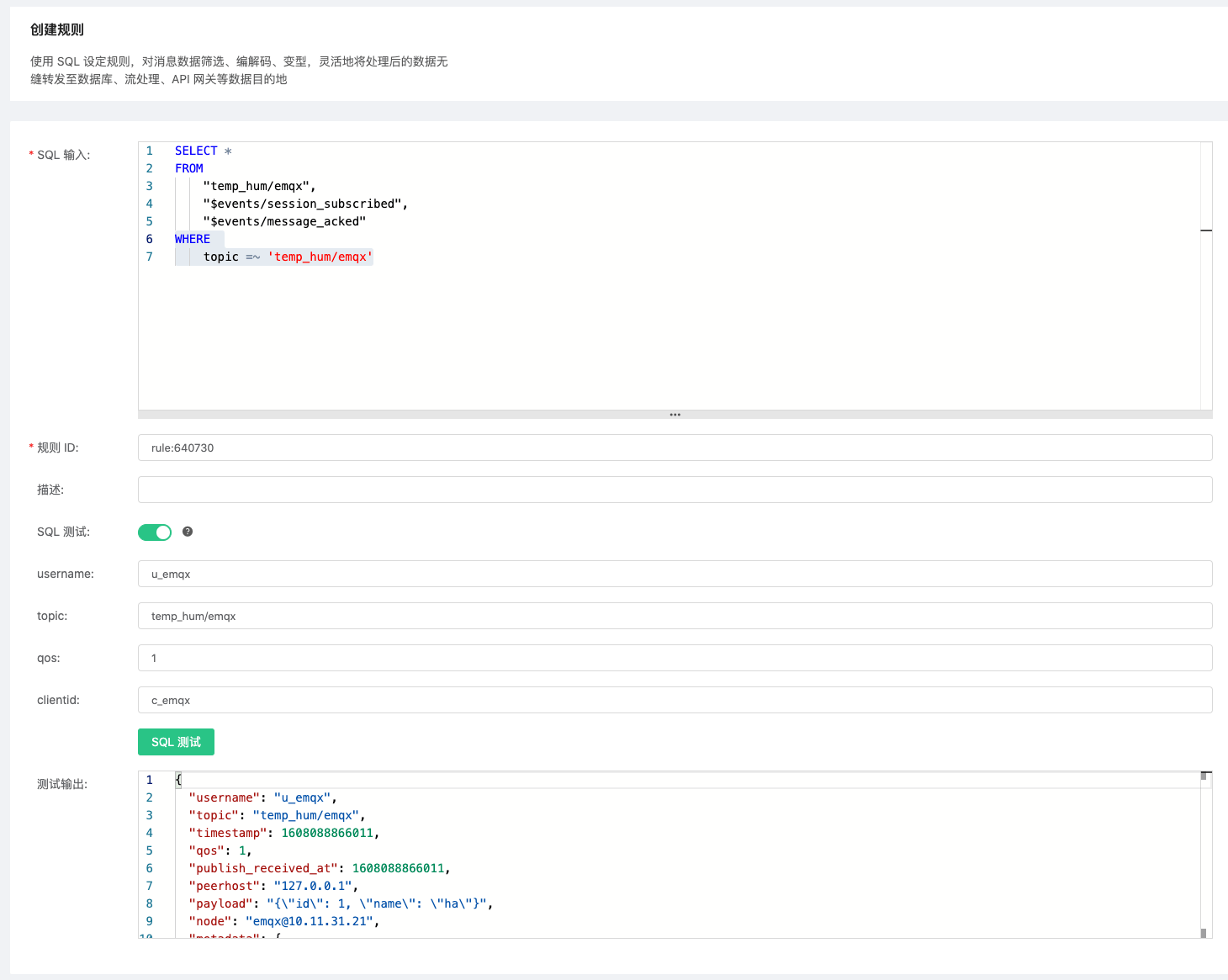

    点击左侧左侧菜单栏数据集成,找到规则面板,点击创建,然后输入如下规则匹配 SQL 语句。我们将主题为 temp_hum/emqx 的消息信息读取出来。

    规则 SQL 的 FROM 语句说明:

    temp_hum/emqx: 发布者发布消息到 "temp_hum/emqx" 触发保存离线消息到 Redis

    $events/session_subscribed: 订阅者订阅主题 "temp_hum/emqx" 触发获取离线消息

    $events/message_acked: 订阅者回复消息 ACK 后触发删除已经被接收的离线消息

    sql
    SELECT
        *
    FROM
        "temp_hum/emqx",
        "$events/session_subscribed",
        "$events/message_acked"
    WHERE
        topic =~ 'temp_hum/emqx'

    数据集成

  3. 添加响应动作

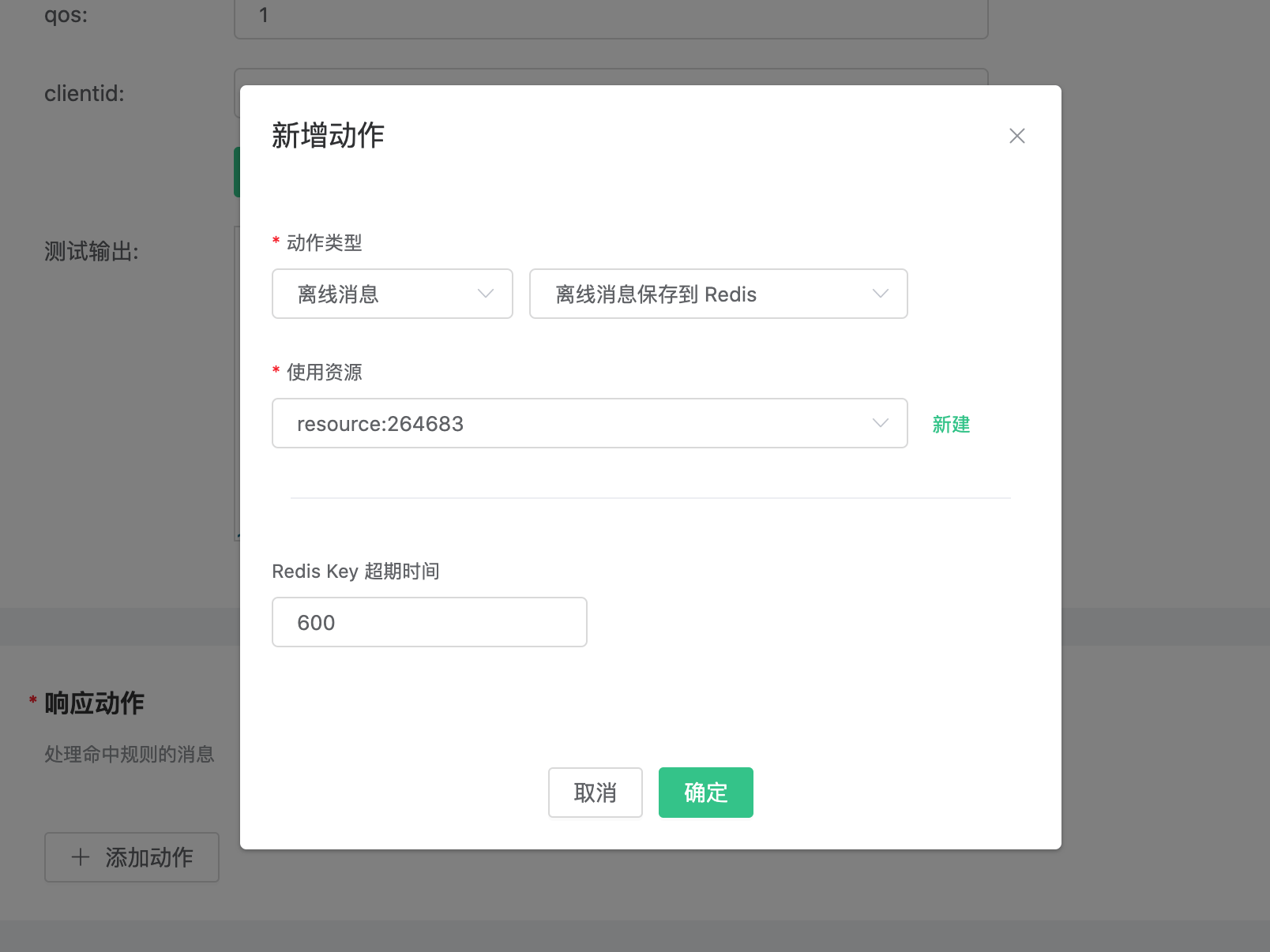

    点击左下角添加动作,下拉选择 → 离线消息 → 离线消息保存到 Redis,选择第一步创建好的资源

    TIP

    这里需要规划好 Redis Key 超期时间,离线保存消息建议不超过 100 条

    添加动作

  4. 点击创建规则,并返回规则列表

    规则列表

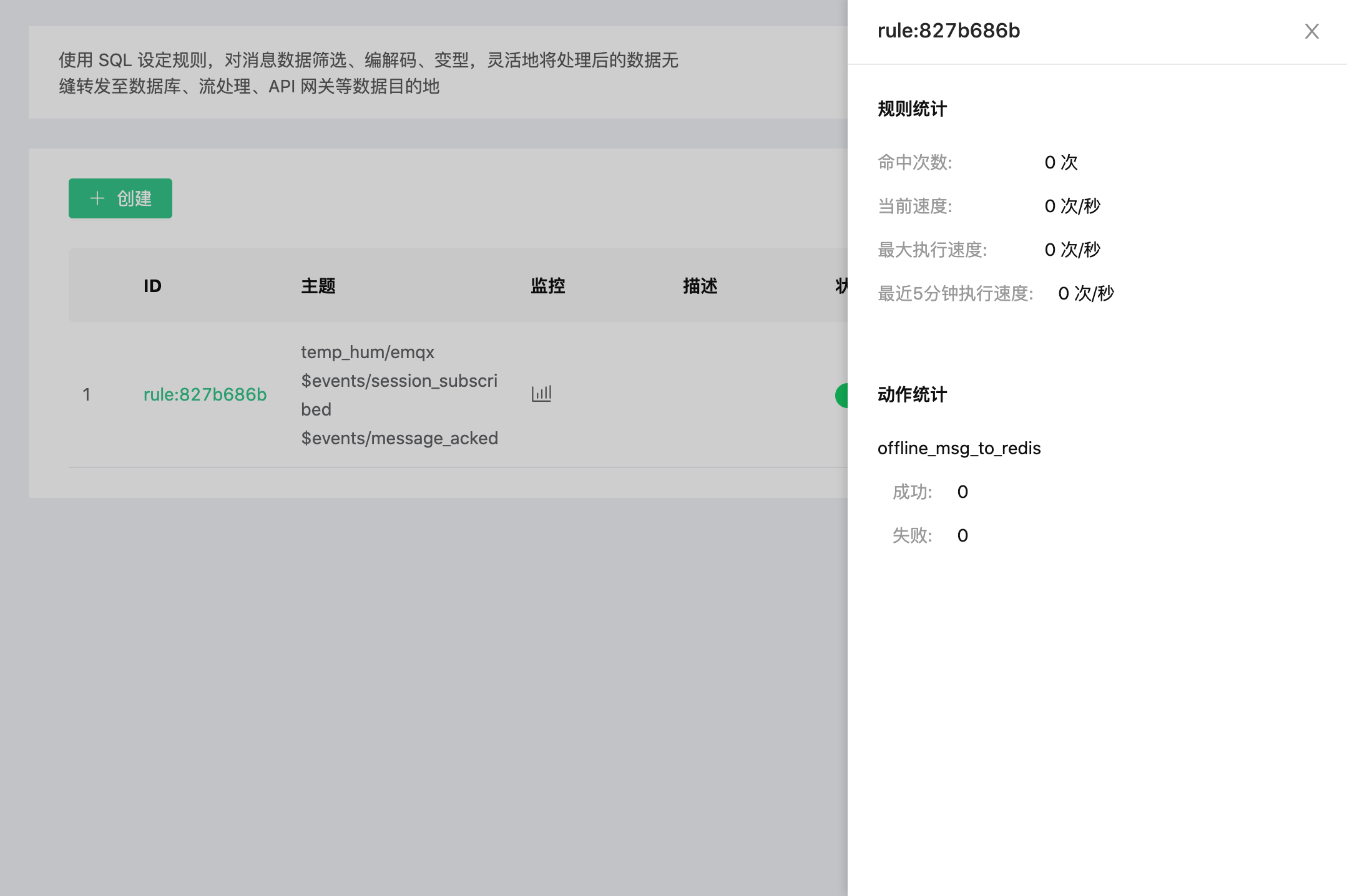

  5. 查看规则监控

    查看监控

测试

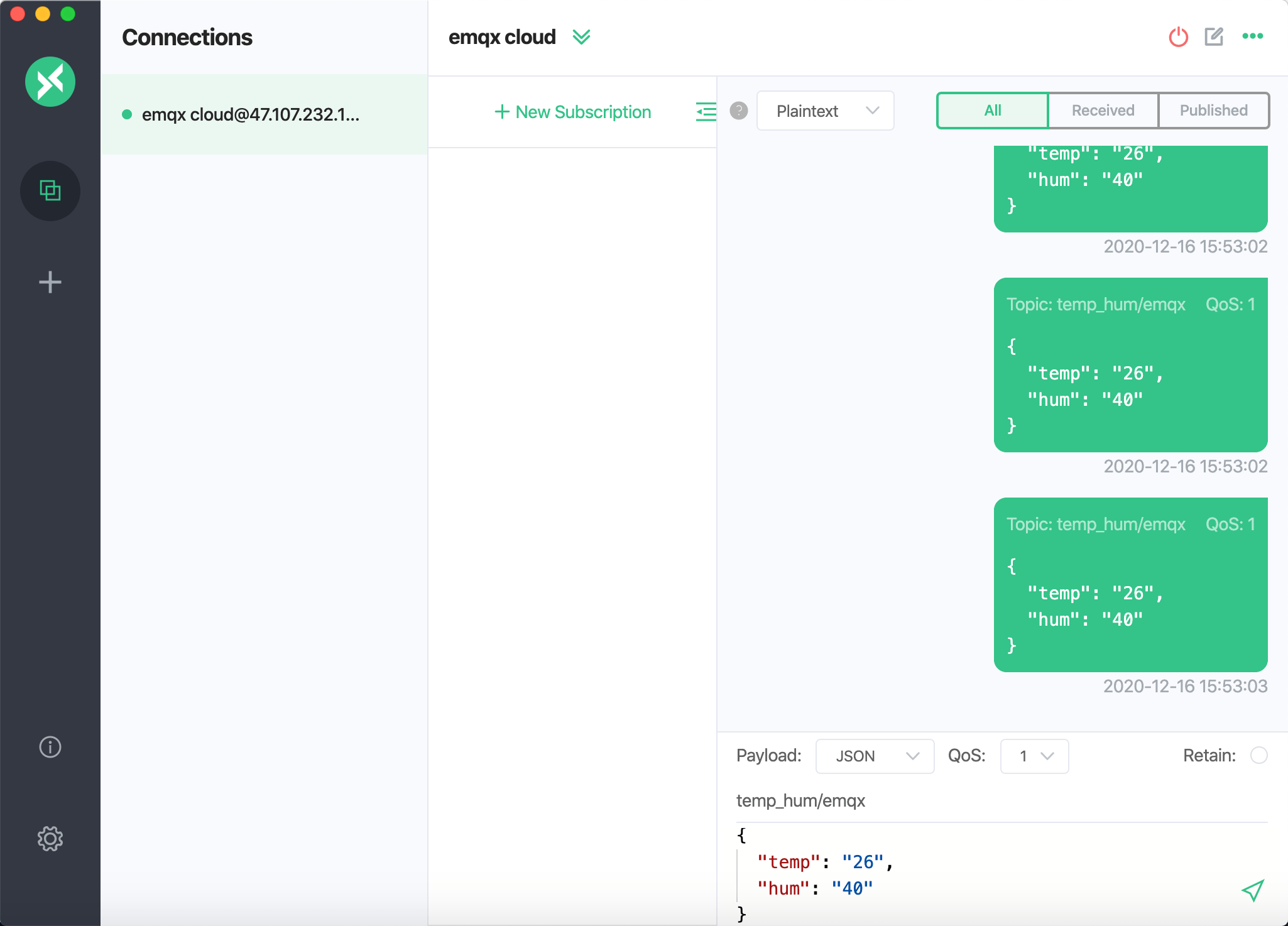

  1. 使用 MQTTX 模拟温湿度数据上报

    需要将 broker.emqx.io 替换成已创建的部署连接地址,并添加客户端认证信息。

    TIP

    发送消息需要 QoS > 0

    MQTTX

  2. 查看数据转存结果

    bash
    $ docker exec -it redis bash
    $ redis-cli
    $ keys *

    redis

  3. 使用 MQTTX 消费离线数据

    在 MQTTX 中,订阅主题 temp_hum/emqx,获取离线数据。

    TIP

    订阅主题的 QoS 必须大于 0,否则消息会被重复接收

    mqttxmqttx

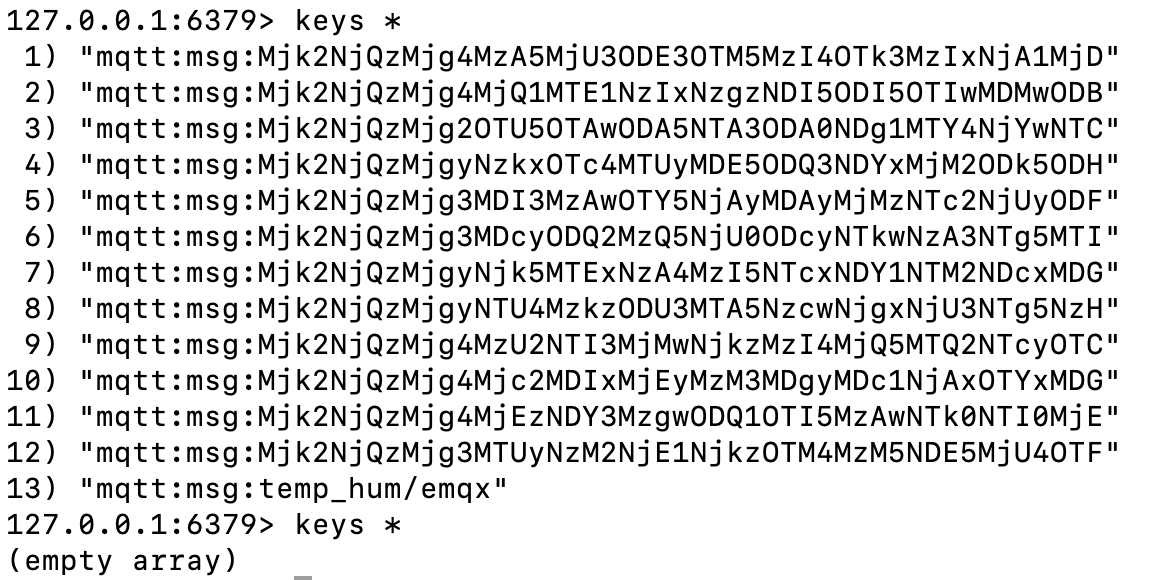

  4. 查看 redis 被消费的数据

    bash
    $ docker exec -it redis bash
    $ redis-cli
    $ keys *

    redis
