# MySQL 认证/访问控制

EMQX Cloud 除了支持默认的认证鉴权方式,还可以使⽤外部 MySQL 数据库作为数据源,存储⼤量数据,同时⽅便与外部设备管理系统集成。

# 认证链

若同时启用默认认证模块,EMQX Cloud 将按照默认认证 (opens new window) -> MySQL 认证的顺序进行链式认证:

  • 一旦认证成功,终止认证链并允许客户端接入
  • 一旦认证失败,终止认证链并禁止客户端接入

auth_chain

# ACL 鉴权链

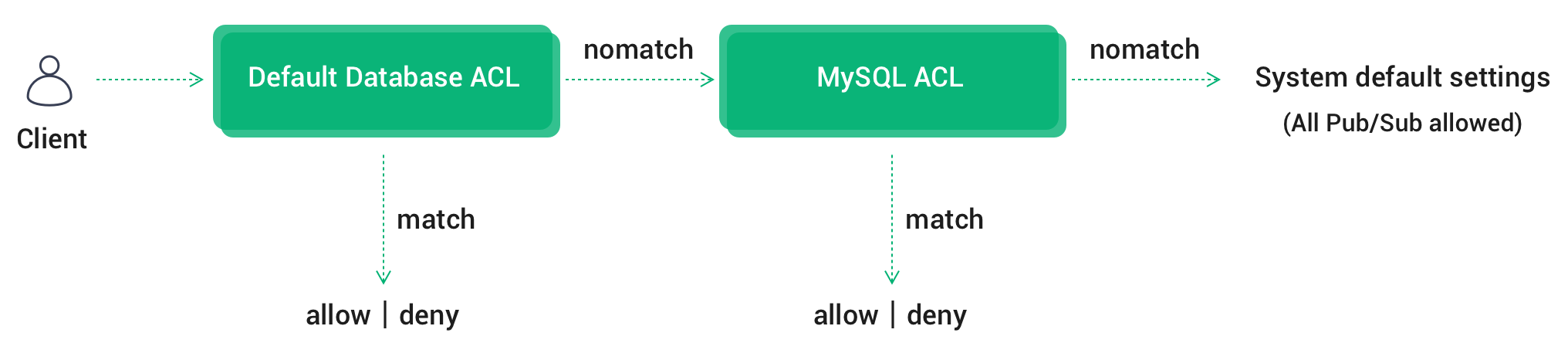

若同时启用默认 ACL 模块,EMQX Cloud 将按照默认认证数据库 ACL (opens new window) -> MySQL ACL -> 系统默认设置(允许所有订阅/发布) 的顺序进行链式鉴权:

  • 一旦通过鉴权,终止链并允许客户端通过验证
  • 一旦鉴权失败,终止链并禁止客户端通过验证
  • 直到最后一个 ACL 模块仍未通过鉴权,根据系统默认设置来验证,即 允许所有订阅/发布

同时只启用一个 ACL 插件可以提高客户端 ACL 检查性能。

acl_chain

# MySQL 配置

  1. MySQL 安装

    docker run -d --restart=always \
      --name mysql \
      -p 3306:3306 \
      -e MYSQL_ROOT_PASSWORD=public \
      mysql/mysql-server:5.7

    1
    2
    3
    4
    5
  2. 数据库创建

    docker exec -it mysql mysql -uroot -ppublic
    CREATE DATABASE emqx;
    USE emqx;

    1
    2
    3
  3. 认证表创建

    使用以下 SQL 语句将创建 mqtt_user 表,该表将用于存放用户认证数据。

    CREATE TABLE `mqtt_user` (
      `id` int(11) unsigned NOT NULL AUTO_INCREMENT,
      `username` varchar(100) DEFAULT NULL,
      `password` varchar(100) DEFAULT NULL,
      `salt` varchar(35) DEFAULT NULL,
      `created` datetime DEFAULT NULL,
      PRIMARY KEY (`id`),
      UNIQUE KEY `mqtt_username` (`username`)
    ) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

    1
    2
    3
    4
    5
    6
    7
    8
    9

    字段说明:

    • username:连接客户端的用户名,此处的值如果设置为 $all 表示该规则适用于所有的用户
    • password:连接客户端的密码参数
    • salt:密码加盐字符串

    可以在 SQL 中使用 AS 语法为字段重命名指定 password,或者将 salt 值设为固定值。

  4. 访问控制表创建

    使用以下 SQL 语句将创建 mqtt_acl 表,该表将用于存放 topic 订阅、发布权限的认证数据。

     CREATE TABLE `mqtt_acl` (
       `id` int(11) unsigned NOT NULL AUTO_INCREMENT,
       `allow` int(1) DEFAULT 1 COMMENT '0: deny, 1: allow',
       `ipaddr` varchar(60) DEFAULT NULL COMMENT 'IpAddress',
       `username` varchar(100) DEFAULT NULL COMMENT 'Username',
       `clientid` varchar(100) DEFAULT NULL COMMENT 'ClientId',
       `access` int(2) NOT NULL COMMENT '1: subscribe, 2: publish, 3: pubsub',
       `topic` varchar(100) NOT NULL DEFAULT '' COMMENT 'Topic Filter',
       PRIMARY KEY (`id`),
       INDEX (ipaddr),
       INDEX (username),
       INDEX (clientid)
     ) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13

    字段说明:

    • allow:禁止(0),允许(1)
    • ipaddr:设置 IP 地址
    • username:连接客户端的用户名,此处的值如果设置为 $all 表示该规则适用于所有的用户
    • clientid:连接客户端的 clientid
    • access:允许的操作:订阅(1),发布(2),订阅发布都可以(3)
    • topic:控制的主题,可以使用通配符,并且可以在主题中加入占位符来匹配客户端信息,例如 t/%c 在匹配时主题将会替换为当前客户端的 clientid
  5. 设置允许 EMQX Cloud 集群 IP 段访问数据库(可选)

    对于专业版部署,获取部署网段可以前往部署详情 → 查看对等连接信息,复制部署 VPC 网段。

    # 专业版
    GRANT ALL PRIVILEGES ON *.* TO root@'10.11.30.%' IDENTIFIED BY 'public' WITH GRANT OPTION;

    # 基础版
    GRANT ALL PRIVILEGES ON *.* TO root@'%' IDENTIFIED BY 'public' WITH GRANT OPTION;

    1
    2
    3
    4
    5

# 认证/访问控制配置

  1. 在 EMQX Cloud 部署左侧菜单栏点击 认证鉴权 - 外部认证授权,选择 MySQL 认证/访问控制。

    mysql_auth

  2. 点击配置认证,进入 MySQL 认证/访问控制页面,填写信息,新建认证。

    提示

    • 如果当前部署为基础版,服务器地址请填写公网地址
    • 如果当前部署为专业版,需创建 VPC 对等连接 (opens new window),服务器地址请填写内网地址
    • 若提示 Init resource failure! 需检查服务器地址是否无误、安全组是否开启、MySQL 数据库是否允许 EMQX Cloud 集群访问

    mysql_auth

# 权限认证原理

进行身份认证时,EMQX Cloud 将使用当前客户端信息填充并执行用户配置的用户名、密码认证 SQL,查询出该客户端在数据库中的认证数据。

select password from mqtt_user where username = '%u' limit 1;
1

可以在认证 SQL 中使用以下占位符,执行时 EMQX Cloud 将自动填充为客户端信息::

  • %u:用户名
  • %c:clientid
  • %P:明文密码

可以根据业务需要调整认证 SQL,如添加多个查询条件、使用数据库预处理函数,以实现更多业务相关的功能。但是任何情况下认证 SQL 需要满足以下条件:

  1. 查询结果中必须包含 password 字段,EMQX Cloud 使用该字段与客户端密码比对
  2. 如果启用了加盐配置,查询结果中必须包含 salt 字段,EMQX Cloud 使用该字段作为 salt(盐)值
  3. 查询结果只能有一条,多条结果时只取第一条作为有效数据

默认配置示例数据如下:

INSERT INTO `mqtt_user` ( `username`, `password`, `salt`)
VALUES
    ('emqx', 'efa1f375d76194fa51a3556a97e641e61685f914d446979da50a551a4333ffd7', NULL);
1
2
3

启用 MySQL 认证后,你可以通过用户名: emqx,密码:public 连接。

# 访问控制原理

进行 topic 订阅、发布访问控制鉴权时,EMQX Cloud 将使用当前客户端信息填充并执行用户配置的访问控制认证 SQL,从 MySQL 中查找跟客户端相关的数据,然后进行鉴权,默认的查询 SQL 如下:

select allow, ipaddr, username, clientid, access, topic from mqtt_acl where ipaddr = '%a' or username = '%u' or username = '$all' or clientid = '%c';
1

可以在认证 SQL 中使用以下占位符,执行时 EMQX Cloud 将自动填充为客户端信息::

  • %u:用户名
  • %c:clientid
  • %a:客户端 IP 地址
  • %P:明文密码

默认配置以下示例数据:

-- 所有用户不可以订阅系统主题
INSERT INTO mqtt_acl (allow, ipaddr, username, clientid, access, topic) VALUES (0, NULL, '$all', NULL, 1, '$SYS/#');

-- 允许 10.59.1.100 上的客户端订阅系统主题
INSERT INTO mqtt_acl (allow, ipaddr, username, clientid, access, topic) VALUES (1, '10.59.1.100', NULL, NULL, 1, '$SYS/#');

-- 禁止客户端订阅 /smarthome/+/temperature 主题
 INSERT INTO mqtt_acl (allow, ipaddr, username, clientid, access, topic) VALUES (0, NULL, '$all', NULL, 1, '/smarthome/+/temperature');

-- 允许客户端订阅包含自身 Client ID 的 /smarthome/${clientid}/temperature 主题
INSERT INTO mqtt_acl (allow, ipaddr, username, clientid, access, topic) VALUES (1, NULL, '$all', NULL, 1, '/smarthome/%c/temperature');
1
2
3
4
5
6
7
8
9
10
11

# 加密规则

EMQX Cloud 多数外部认证均可以启用哈希方法,数据源中仅保存密码密文,保证数据安全。启用哈希方法时,用户可以为每个客户端都指定一个 salt(盐)并配置加盐规则,数据库中存储的密码是按照加盐规则与哈希方法处理后的密文。

可参考:加盐规则与哈希方法 (opens new window)

## 不加盐,明文
plain

## 不加盐,仅做哈希处理
sha256

 ## salt 前缀:使用 sha256 加密 salt + 密码 拼接的字符串
salt,sha256

## salt 后缀:使用 sha256 加密 密码 + salt 拼接的字符串
sha256,salt

## pbkdf2 with macfun iterations dklen
## macfun: md4, md5, ripemd160, sha, sha224, sha256, sha384, sha512
pbkdf2, sha256, 1000, 20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
