SQL 数据源和字段

规则的 SQL 语句可以处理的数据源有：MQTT 消息、客户端事件，或是连接外部数据系统的 Source。

SQL 语句使用 FROM 来指定数据源，在 SELECT 和 WHERE 子句中可以引用相应的字段。数据源类型不同，可以使用的字段也不同。

MQTT 消息

规则的 SQL 语句可以处理消息发布。在一个规则语句中，用户可以用 FROM 子句指定一个或者多个主题，当任何消息发布到指定的主题时都会触发该规则。

字段	解释
id	MQTT 消息 ID
clientid	消息来源 Client ID
username	消息来源用户名
payload	MQTT 消息体
peerhost	客户端的 IPAddress
topic	MQTT 主题
qos	MQTT 消息的 QoS
flags	MQTT 消息的 Flags
pub_props	PUBLISH Properties (仅适用于 MQTT 5.0)
timestamp	事件触发时间 (单位：毫秒)
publish_received_at	PUBLISH 消息到达 Broker 的时间 (单位：毫秒)
node	事件触发所在节点
client_attrs	客户端属性

SQL 示例：

sql

SELECT
  *
FROM
  "t/#"

输出：

json

{
  "clientid": "c_emqx",
  "event": "message.publish",
  "event_type": "message_publish",
  "flags": {},
  "id": "0005E27C1D24E44FF440000017520000",
  "metadata": {
    "rule_id": "sql_tester:099ddfa9c466d1ca"
  },
  "node": "emqx@127.0.0.1",
  "payload": "abc",
  "peerhost": "192.168.0.10",
  "pub_props": {
    "Message-Expiry-Interval": 30,
    "Payload-Format-Indicator": 0,
    "User-Property": {
      "foo": "bar"
    },
    "User-Property-Pairs": [
      {
        "key": "foo"
      },
      {
        "value": "bar"
      }
    ]
  },
  "publish_received_at": 1656397576334,
  "qos": 1,
  "timestamp": 1656397576334,
  "topic": "t/a",
  "username": "u_emqx"
}

客户端事件

规则的 SQL 语句既可以处理消息（消息发布），也可以处理事件（客户端上下线、客户端订阅等）。对于消息，FROM 子句后面直接跟主题名；对于事件，FROM 子句后面跟事件主题。事件主题以 $events/ 开头，比如 $events/client_connected，$events/session_subscribed。

默认情况下，客户端无法直接订阅客户端事件消息。本节介绍如何使用规则来订阅这些事件主题消息，并介绍各个字段的含义。

EMQX Cloud 数据集成提供了以下可用的事件主题。

事件名称	事件主题名	释义
消息投递事件	$events/message_delivered	消息投递
消息确认事件	$events/message_acked	消息确认
消息在转发的过程中被丢弃事件	$events/message_dropped	消息在转发的过程中被丢弃
消息在投递的过程中被丢弃事件	$events/delivery_dropped	消息在投递的过程中被丢弃
客户端连接成功事件	$events/client_connected	连接完成
客户端连接断开事件	$events/client_disconnected	连接断开
连接确认事件	$events/client_connack	连接确认
鉴权完成事件	$events/client_check_authz_complete	鉴权完成
认证完成事件	$events/client_check_authn_complete	认证完成
客户端订阅成功事件	$events/session_subscribed	订阅
客户端取消订阅成功事件	$events/session_unsubscribed	取消订阅

消息投递事件 ("$events/message_delivered")

当消息被放入底层socket时触发规则。

字段	解释
id	MQTT 消息 ID
from_clientid	消息来源 Client ID
from_username	消息来源用户名
clientid	消息目的 Client ID
username	消息目的用户名
payload	MQTT 消息体
peerhost	客户端的 IPAddress
topic	MQTT 主题
qos	MQTT 消息的 QoS
flags	MQTT 消息的 Flags
pub_props	PUBLISH Properties (仅适用于 MQTT 5.0)
timestamp	事件触发时间 (单位：毫秒)
publish_received_at	PUBLISH 消息到达 Broker 的时间 (单位：毫秒)
node	事件触发所在节点

示例

sql

SELECT
  from_clientid,
  from_username,
  topic,
  qos,
  node,
  timestamp
FROM
  "$events/message_delivered"

输出

json

{
  "topic": "t/a",
  "timestamp": 1645002753259,
  "qos": 1,
  "node": "emqx@127.0.0.1",
  "from_username": "u_emqx_1",
  "from_clientid": "c_emqx_1"
}

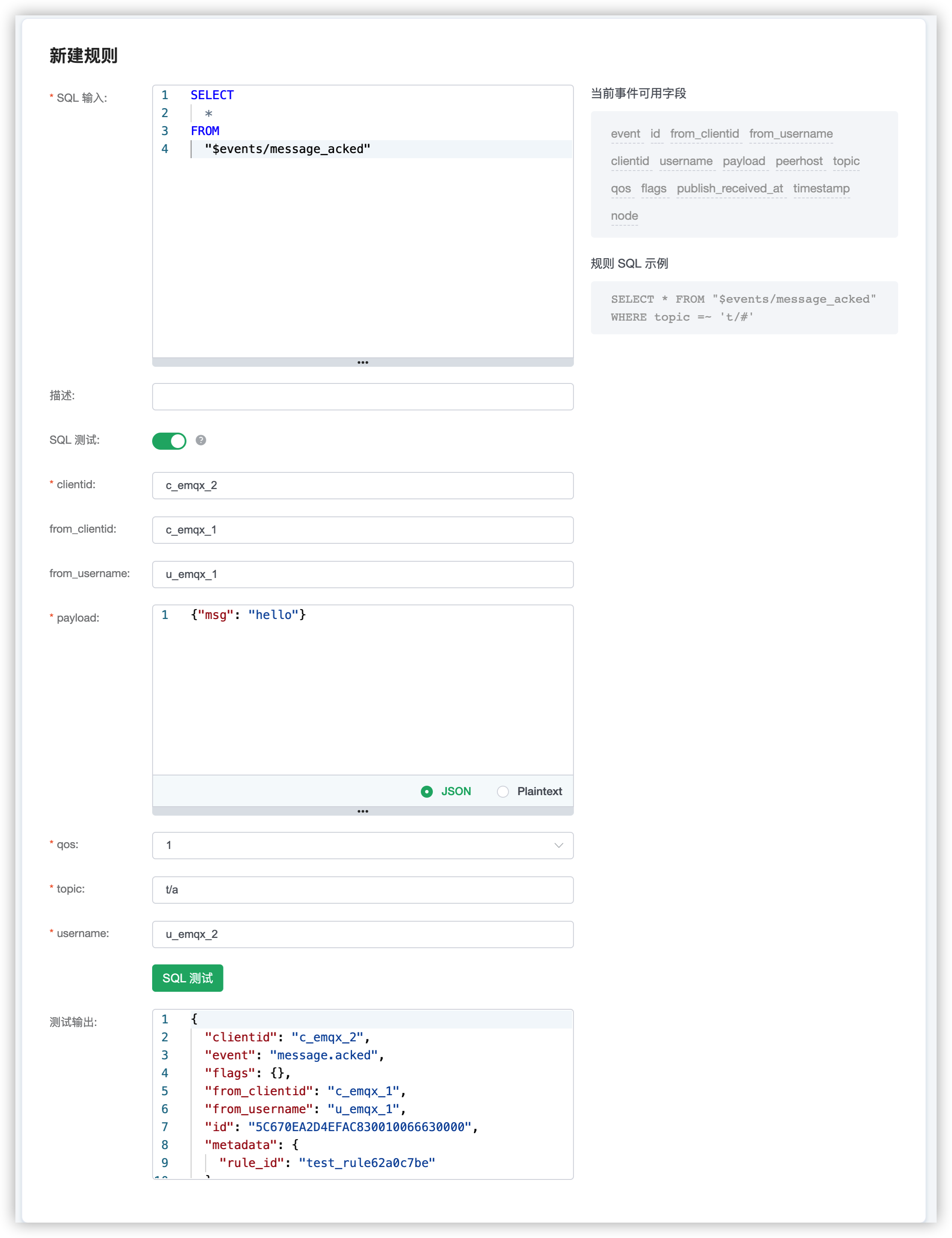

消息确认事件 ("$events/message_acked")

当消息发送到客户端，并收到客户端回复的ack时触发规则，仅QOS1，QOS2会触发。

字段	解释
id	MQTT 消息 ID
from_clientid	消息来源 Client ID
from_username	消息来源用户名
clientid	消息目的 Client ID
username	消息目的用户名
payload	MQTT 消息体
peerhost	客户端的 IPAddress
topic	MQTT 主题
qos	MQTT 消息的 QoS
flags	MQTT 消息的 Flags
pub_props	PUBLISH Properties (仅适用于 MQTT 5.0)
puback_props	PUBACK Properties (仅适用于 MQTT 5.0)
timestamp	事件触发时间 (单位：毫秒)
publish_received_at	PUBLISH 消息到达 Broker 的时间 (单位：毫秒)
node	事件触发所在节点

示例

sql

SELECT
  from_clientid,
  from_username,
  topic,
  qos,
  node,
  timestamp
FROM
  "$events/message_acked"

输出

json

{
  "topic": "t/a",
  "timestamp": 1645002965664,
  "qos": 1,
  "node": "emqx@127.0.0.1",
  "from_username": "u_emqx_1",
  "from_clientid": "c_emqx_1"
}

消息在转发的过程中被丢弃事件 ("$events/message_dropped")

当一条消息无任何订阅者时触发规则。

字段	解释
id	MQTT 消息 ID
reason	消息丢弃原因，可能的原因： no_subscribers：没有订阅者 receive_maximum_exceeded: awaiting_rel 队列已满 packet_identifier_inuse: 消息 ID 已被使用
clientid	消息来源 Client ID
username	消息来源用户名
payload	MQTT 消息体
peerhost	客户端的 IPAddress
topic	MQTT 主题
qos	MQTT 消息的 QoS
flags	MQTT 消息的 Flags
pub_props	PUBLISH Properties (仅适用于 MQTT 5.0)
timestamp	事件触发时间 (单位：毫秒)
publish_received_at	PUBLISH 消息到达 Broker 的时间 (单位：毫秒)
node	事件触发所在节点

示例

sql

SELECT
  reason,
  topic,
  qos,
  node,
  timestamp
FROM
  "$events/message_dropped"

输出

json

{
  "topic": "t/a",
  "timestamp": 1645003103004,
  "reason": "no_subscribers",
  "qos": 1,
  "node": "emqx@127.0.0.1"
}

消息在投递的过程中被丢弃事件 ("$events/delivery_dropped")

当订阅者的消息队列已满时触发规则。

字段	解释
id	MQTT 消息 ID
reason	消息丢弃原因，可能的原因： queue_full：消息队列已满(QoS>0) no_local：不允许客户端接收自己发布的消息 expired：消息或者会话过期 qos0_msg：QoS 0 的消息因为消息队列已满被丢弃
from_clientid	消息来源 Client ID
from_username	消息来源用户名
clientid	消息目的 Client ID
username	消息目的用户名
payload	MQTT 消息体
peerhost	客户端的 IPAddress
topic	MQTT 主题
qos	MQTT 消息的 QoS
flags	MQTT 消息的 Flags
pub_props	PUBLISH Properties (仅适用于 MQTT 5.0)
timestamp	事件触发时间 (单位：毫秒)
publish_received_at	PUBLISH 消息到达 Broker 的时间 (单位：毫秒)
node	事件触发所在节点

示例

sql

SELECT
  from_clientid,
  from_username,
  reason,
  topic,
  qos
FROM "$events/delivery_dropped"

输出

json

{
  "topic": "t/a",
  "reason": "queue_full",
  "qos": 1,
  "from_username": "u_emqx_1",
  "from_clientid": "c_emqx_1"
}

客户端连接成功事件 ("$events/client_connected")

当客户端连接成功时触发规则。

字段	解释
clientid	消息目的 Client ID
username	消息目的用户名
mountpoint	主题挂载点(主题前缀)
peername	客户端的 IPAddress 和 Port
sockname	emqx 监听的 IPAddress 和 Port
proto_name	协议名字
proto_ver	协议版本
keepalive	MQTT 保活间隔
clean_start	MQTT clean_start
expiry_interval	MQTT Session 过期时间
is_bridge	是否为 MQTT bridge 连接
connected_at	客户端连接完成时间 (单位：毫秒)
conn_props	CONNECT Properties (仅适用于 MQTT 5.0)
timestamp	事件触发时间 (单位：毫秒)
node	事件触发所在节点
client_attrs	客户端属性

示例

sql

SELECT
  clientid,
  username,
  keepalive,
  is_bridge
FROM
  "$events/client_connected"

输出

json

{
  "username": "u_emqx",
  "keepalive": 60,
  "is_bridge": false,
  "clientid": "c_emqx"
}

客户端连接断开事件 ("$events/client_disconnected")

当客户端连接断开时触发规则。

字段	解释
reason	客户端连接断开原因： normal：客户端主动断开 kicked：服务端踢出，通过 REST API keepalive_timeout：keepalive 超时 not_authorized：认证失败，或者 acl_nomatch = disconnect 时没有权限的 Pub/Sub 会主动断开客户端 tcp_closed：对端关闭了网络连接 discarded: 另一个客户端使用相同的 ClientID 连接并设置 `clean_start = true` takenover: 另一个客户端使用相同的 ClientID 连接并设置 `clean_start = false` internal_error：畸形报文或其他未知错误
clientid	消息目的 Client ID
username	消息目的用户名
peername	客户端的 IPAddress 和 Port
sockname	emqx 监听的 IPAddress 和 Port
connected_at	客户端连接开始时间（单位：毫秒）。该时间戳表示当前会话建立的时间，有助于识别断开事件所属的连接会话。此字段可确保延迟的断开事件不会覆盖较新的连接状态。
disconnected_at	客户端连接断开时间 (单位：毫秒)
disconn_props	DISCONNECT Properties (仅适用于 MQTT 5.0)
timestamp	事件触发时间 (单位：毫秒)
node	事件触发所在节点
client_attrs	客户端属性

示例

sql

SELECT
  clientid,
  username,
  reason,
  connected_at,
  disconnected_at,
  node
FROM
  "$events/client_disconnected"

输出

json

{
  "username": "u_emqx",
  "reason": "normal",
  "node": "emqx@127.0.0.1",
  "connected_at": 1645003578036,
  "disconnected_at": 1645003578536,
  "clientid": "c_emqx"
}

连接确认事件 ("$events/client_connack")

当服务端向客户端发送CONNACK报文时触发规则，reason_code 包含各种错误原因代码。

字段	解释
reason_code	各种原因代码
clientid	消息目的 Client ID
username	消息目的用户名
peername	客户端的 IPAddress 和 Port
sockname	emqx 监听的 IPAddress 和 Port
proto_name	协议名字
proto_ver	协议版本
keepalive	MQTT 保活间隔
clean_start	MQTT clean_start
expiry_interval	MQTT Session 过期时间
conn_props	CONNECT Properties (仅适用于 MQTT 5.0)
timestamp	事件触发时间 (ms)
node	事件触发所在节点

MQTT v5.0 协议将返回码重命名为原因码，增加了一个原因码来指示更多类型的错误（Reason code and ACK - MQTT 5.0 new features）。因此，reason_code 在 MQTT v3.1.1 与 MQTT v5.0中有很大的不同。

MQTT v3.1.1

reason_code	描述
connection_accepted	已接受连接
unacceptable_protocol_version	服务器不支持客户端请求的 MQTT 协议
client_identifier_not_valid	客户端 ID 是正确的 UTF-8 字符串，但服务器不允许
server_unavaliable	网络连接已建立，但 MQTT 服务不可用
malformed_username_or_password	用户名或密码中的数据格式错误
unauthorized_client	客户端连接未授权

MQTT v5.0

reason_code	描述
success	连接成功
unspecified_error	未指定的错误
malformed_packet	畸形数据包
protocol_error	协议错误
implementation_specific_error	实现特定错误
unsupported_protocol_version	不支持的协议版本
client_identifier_not_valid	客户端标识符无效
bad_username_or_password	错误的用户名或密码
not_authorized	未经授权
server_unavailable	服务器无法使用
server_busy	服务器繁忙
banned	禁止访问
bad_authentication_method	错误的身份验证方法
topic_name_invalid	主题名称无效
packet_too_large	数据包太大
quota_exceeded	超出配额
retain_not_supported	不支持的 retain
qos_not_supported	不支持的 qos
use_another_server	使用另一台服务器
server_moved	服务器迁移了
connection_rate_exceeded	超出连接速率

示例

sql

SELECT
  clientid,
  username,
  reason_code,
  node
FROM
  "$events/client_connack"

输出

json

{
  "username": "u_emqx",
  "reason_code": "success",
  "node": "emqx@127.0.0.1",
  "connected_at": 1645003578536,
  "clientid": "c_emqx"
}

鉴权完成事件 ("$events/client_check_authz_complete")

当客户端鉴权结束时触发规则。

字段	解释
clientid	消息目的 Client ID
username	消息目的用户名
peerhost	客户端的 IPAddress
topic	MQTT 主题
action	publish or subscribe，发布或者订阅事件
result	allow or deny，鉴权完成
authz_source	认证源
timestamp	事件触发时间 (ms)
node	事件触发所在节点
client_attrs	客户端属性

示例

sql

SELECT
  clientid,
  username,
  topic,
  action,
  result,
  authz_source,
  node
FROM
  "$events/client_check_authz_complete"

输出

json

{
  "username": "u_emqx",
  "topic": "t/a",
  "action": "publish",
  "result": "allow",
  "authz_source": "cache",
  "node": "emqx@127.0.0.1",
  "clientid": "c_emqx"
}

认证完成事件 ("$events/client_check_authn_complete")

当客户端认证结束时触发规则。

字段	解释
clientid	消息目的 Client ID
username	消息目的用户名
peername	客户端的 IPAddress
`reason_code`	认证结果
`is_superuser`	是否是超级用户
`is_anonymous`	是否是匿名用户
`client_attrs`	客户端属性

示例

sql

SELECT
  clientid,
  username,
  reason_code,
  is_superuser,
  is_anonymous
FROM
  "$events/client_check_authn_complete"

输出

json

{
  "clientid": "c_emqx",
  "username": "u_emqx",
  "reason_code": "success",
  "is_superuser": true,
  "is_anonymous": false
}

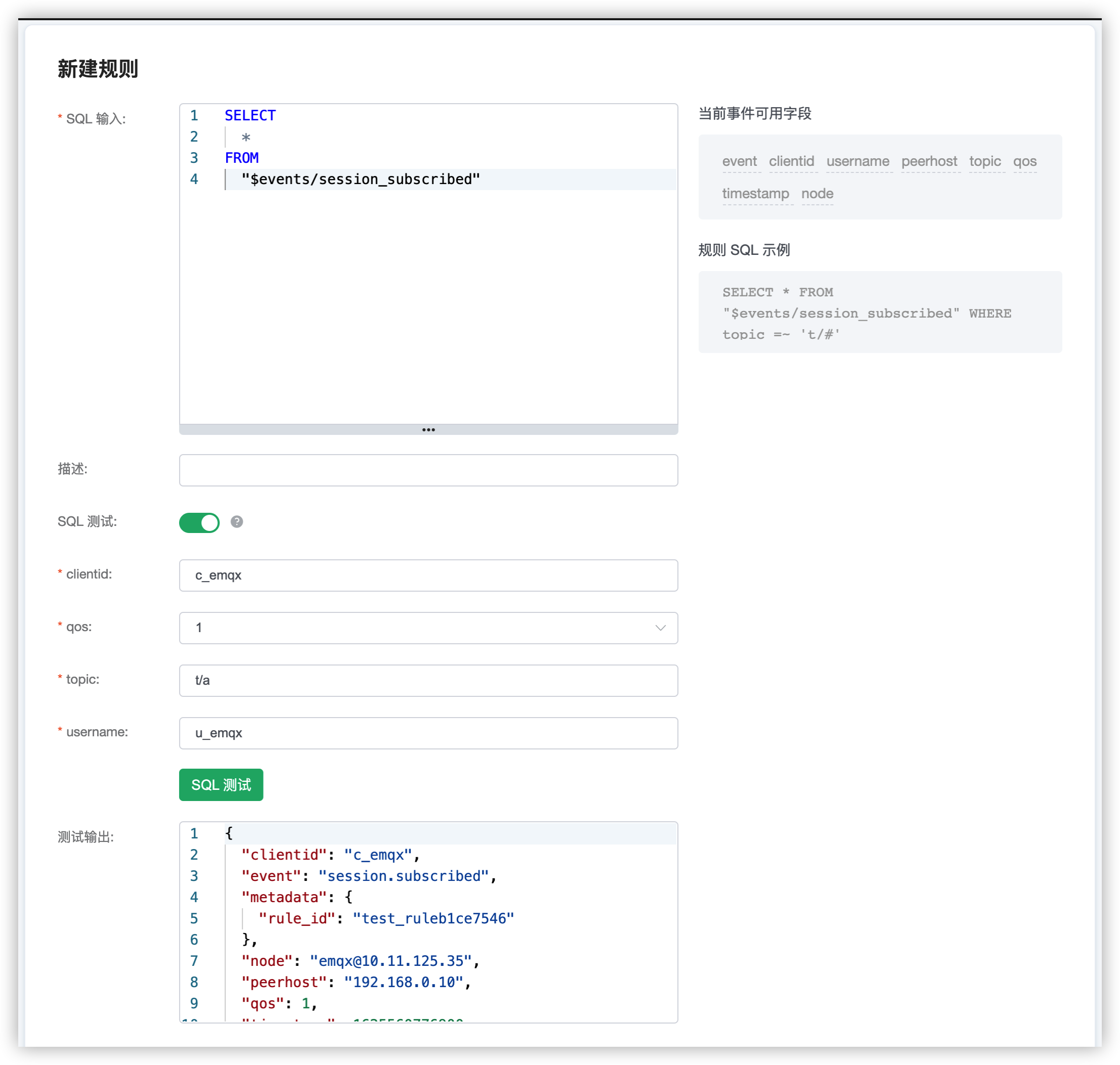

客户端订阅成功事件 ("$events/session_subscribed")

当客户端订阅成功时触发规则。

字段	解释
clientid	消息目的 Client ID
username	消息目的用户名
peerhost	客户端的 IPAddress
topic	MQTT 主题
qos	MQTT 消息的 QoS
sub_props	SUBSCRIBE Properties (仅适用于 5.0)
timestamp	事件触发时间 (单位：毫秒)
node	事件触发所在节点
client_attrs	客户端属性

示例

sql

SELECT
  clientid,
  username,
  topic,
  qos
FROM
  "$events/session_subscribed"

输出

json

{
  "username": "u_emqx",
  "topic": "t/a",
  "qos": 1,
  "clientid": "c_emqx"
}

客户端取消订阅成功事件 ("$events/session_unsubscribed")

当客户端取消订阅成功时触发规则。

字段	解释
clientid	消息目的 Client ID
username	消息目的用户名
peerhost	客户端的 IPAddress
topic	MQTT 主题
qos	MQTT 消息的 QoS
unsub_props	UNSUBSCRIBE Properties (仅适用于 5.0)
timestamp	事件触发时间 (单位：毫秒)
node	事件触发所在节点
client_attrs	客户端属性

示例

sql

SELECT
  clientid,
  username,
  topic,
  qos
FROM
  "$events/session_unsubscribed"

输出

json

{
  "username": "u_emqx",
  "topic": "t/a",
  "qos": 1,
  "clientid": "c_emqx"
}

输入动作

规则使用 $bridges/ 开头的主题来表示输入动作的消息或事件。格式为：$bridges/<type>:<name>。

其中 <type>:<name> 部分是输入动作的 ID，<type> 是输入动作的类型，<name> 是输入动作的名字。比如 $bridges/mqtt:my_mqtt_bridge。

MQTT 订阅者事件 ("$bridges/mqtt:*")

当该 MQTT 订阅者从外部 MQTT Broker 接收到消息时触发规则。

字段	解释
id	MQTT 消息 ID
server	远程 MQTT Broker 的地址，例如 "broker.emqx.io:1883"
payload	MQTT 消息体
topic	MQTT 主题
qos	MQTT 消息的 QoS
dup	MQTT 消息的 DUP Flag
retain	MQTT 消息的 Retain Flag
pub_props	PUBLISH Properties (仅适用于 MQTT 5.0)
message_received_at	PUBLISH 消息到达 Broker 的时间 (单位：毫秒)

示例:

sql

SELECT
  *
FROM
  "$bridges/mqtt:my_mqtt_bridge"

输出:

json

{
  "id": "0005E27C1D24E44FF440000017520000",
  "server": "broker.emqx.io:1883",
  "payload": "hello",
  "topic": "t/a",
  "qos": 1,
  "dup": false,
  "retain": false,
  "pub_props": {
    "Message-Expiry-Interval": 30,
    "Payload-Format-Indicator": 0,
    "User-Property": {
      "foo": "bar"
    },
    "User-Property-Pairs": [
      {
        "key": "foo"
      },
      {
        "value": "bar"
      }
    ]
  },
  "message_received_at": 1645002753259,
}

创建弹性专有版部署

扩展认证

扩展授权

告警

告警处理指南

CoAP 协议网关

规则

基于 LLM 的 MQTT 数据处理

Schema 管理

Serverless 部署 API

SQL 数据源和字段 ​

MQTT 消息 ​

客户端事件 ​

消息投递事件 ("$events/message_delivered") ​

消息确认事件 ("$events/message_acked") ​

消息在转发的过程中被丢弃事件 ("$events/message_dropped") ​

消息在投递的过程中被丢弃事件 ("$events/delivery_dropped") ​

客户端连接成功事件 ("$events/client_connected") ​

客户端连接断开事件 ("$events/client_disconnected") ​

连接确认事件 ("$events/client_connack") ​

鉴权完成事件 ("$events/client_check_authz_complete") ​

认证完成事件 ("$events/client_check_authn_complete") ​

客户端订阅成功事件 ("$events/session_subscribed") ​

客户端取消订阅成功事件 ("$events/session_unsubscribed") ​

输入动作 ​

MQTT 订阅者事件 ("$bridges/mqtt:*") ​

SQL 数据源和字段

MQTT 消息

客户端事件

消息投递事件 ("$events/message_delivered")

消息确认事件 ("$events/message_acked")

消息在转发的过程中被丢弃事件 ("$events/message_dropped")

消息在投递的过程中被丢弃事件 ("$events/delivery_dropped")

客户端连接成功事件 ("$events/client_connected")

客户端连接断开事件 ("$events/client_disconnected")

连接确认事件 ("$events/client_connack")

鉴权完成事件 ("$events/client_check_authz_complete")

认证完成事件 ("$events/client_check_authn_complete")

客户端订阅成功事件 ("$events/session_subscribed")

客户端取消订阅成功事件 ("$events/session_unsubscribed")

输入动作

MQTT 订阅者事件 ("$bridges/mqtt:*")
