将 MQTT 数据导入 CockroachDB Cloud ​

CockroachDB 是一个分布式 SQL 数据库，专为高可用性、可扩展性以及跨多个节点和区域的一致性而设计。它简化了部署和维护数据库基础设施的复杂性，同时提供传统 SQL 数据库的优点。CockroachDB 特别适合需要强一致性和 ACID 事务的分布式应用场景。通过将 CockroachDB 与 EMQX 平台集成，可以高效地将 MQTT 消息和事件数据导入 CockroachDB，实现可靠存储和高级分析。

工作原理 ​

将 CockroachDB 集成到 EMQX 平台中，结合了 MQTT 的实时数据收集能力与 CockroachDB 分布式 SQL 架构的强大功能。EMQX 平台内置的规则引擎简化了数据导入流程，无需复杂的编码即可确保 MQTT 消息高效路由、处理并存储到 CockroachDB 中。

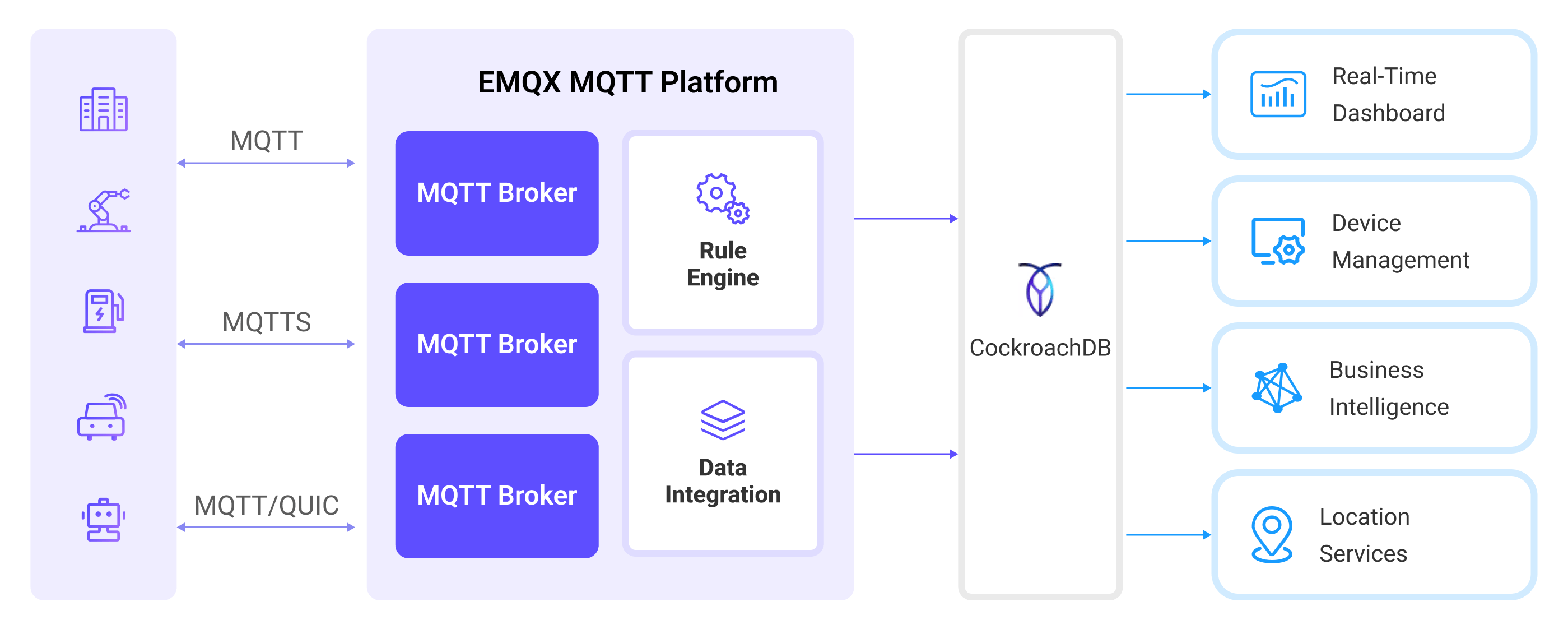

下图展示了 EMQX 平台与 CockroachDB 的典型数据集成架构。

data_integration_cockroachdb

导入 MQTT 数据到 CockroachDB 的流程如下：

  1. 消息发布与接收： 工业物联网设备通过 MQTT 协议连接到 EMQX 平台，实时发送基于其操作状态、传感器读数或触发事件的数据。EMQX 平台接收这些 MQTT 消息，这些消息包含了需要进一步处理和存储的有价值数据。
  2. 消息数据处理： 消息接收后，EMQX 平台通过 SQL 规则引擎对其进行路由。规则引擎负责匹配传入消息与预定义规则，以确定哪些消息需要发送到 CockroachDB。如果需要，规则引擎还可以执行数据转换，例如过滤、聚合或数据增强，将数据转换为适合存储到 CockroachDB 的格式。
  3. 数据导入 CockroachDB： 规则引擎识别需要存储到 CockroachDB 的消息后，会触发操作，将处理过的数据插入数据库。CockroachDB 的强一致性和 ACID 属性确保所有事务可靠，且即使在分布式环境中数据仍然保持一致性。
  4. 数据存储与利用： 数据安全存储在 CockroachDB 后，企业可以利用其强大的 SQL 查询能力开展多种应用。例如，将温度传感器、GPS 追踪器或工业设备的 IoT 数据存储到 CockroachDB 中，从而实现预测性维护、运营监控和决策支持的实时分析。

特性与优势 ​

将 CockroachDB 与 EMQX 平台集成，提供了多种特性和优势，优化数据传输、存储和利用：

  • 实时数据流： EMQX 平台优化了实时数据流的处理，确保 IoT 设备的数据能快速可靠地传输到 CockroachDB。该功能适用于需要实时洞察的应用，例如制造业或能源行业的设备监控与控制。
  • 高可用性与可扩展性： CockroachDB 的分布式架构确保数据被复制到多个节点，提供高可用性和容错能力。随着数据量的增长，CockroachDB 可横向扩展，在大数据集下仍能保持一致的性能。
  • 灵活的数据转换： EMQX 平台的 SQL 规则引擎支持多种数据转换功能。企业可以在将数据导入 CockroachDB 前对其进行预处理，包括过滤不必要的数据、聚合传感器读数或为有效负载添加上下文。
  • 强一致性与 ACID 事务： CockroachDB 提供强一致性保证，确保所有事务符合 ACID 规范，即使在分布式环境中，这使其适合金融系统或管理关键基础设施的应用。
  • 简易部署与管理： EMQX 平台提供直观的界面，配置数据源、设置预处理规则以及管理 CockroachDB 存储设置，从而简化数据集成管道的设置和维护过程，降低系统管理的复杂性。
  • 高级分析： 通过 CockroachDB 的强大 SQL 查询功能，用户可以对 IoT 数据执行高级数据分析。能够对大数据集运行复杂查询，帮助企业挖掘价值，例如异常检测、趋势分析和预测性建模。
  • 与现有系统集成： CockroachDB 支持丰富的 SQL 特性，与现有数据工具和系统兼容。企业可以轻松将 IoT 数据与其他企业应用（包括商业智能工具、仪表板和机器学习平台）集成，以挖掘更深入的洞察。

准备工作 ​

本节描述在开始在 EMQX 平台控制台中创建 CockroachDB Cloud 数据集成之前需要完成的准备工作。

前置准备 ​

启动 CockroachDB Cloud 服务 ​

  1. 在 Cockroach Labs 注册一个 Cockroach Labs 帐户，并创建一个新项目和集群。

  2. 按照 Cockroach Labs 快速入门指南创建集群。

    重要说明

    VPC Peering 和 AWS PrivateLink 仅支持标准部署及更高版本。

  3. 创建 CockroachDB Cloud 集群后，在 CockroachDB Cloud 控制台左侧菜单中点击 SQL Shell，打开一个可以执行 SQL 查询的界面。

  4. 运行以下 SQL 查询创建一个新表：

    sql
    CREATE TABLE sensor_data (
    id SERIAL PRIMARY KEY,
    sensor_id STRING NOT NULL,
    temperature FLOAT,
    humidity FLOAT,
    timestamp TIMESTAMPTZ DEFAULT now(),
    created_at TIMESTAMPTZ DEFAULT now()
);

  5. 查询执行后，返回 Databases 部分的 Tables 标签页并刷新页面，即可看到新创建的表。

配置私网连接 ​

在连接到 CockroachDB Cloud 之前，需要在 EMQX Platform 中创建一个私网连接，并在 CockroachDB Cloud 中配置一个 PrivateLink 端点服务，以在 EMQX 部署与 CockroachDB Cloud 服务器之间建立私有网络连接。

  1. 登录 EMQX Platform 控制台，进入目标部署的概览页面。

  2. 导航至网络管理，在 私网连接 (PrivateLink) 区域点击 + 私网连接 按钮。

  3. 确认提示并点击 了解并进入下一步。

  4. 登录 CockroachDB Cloud 平台，打开集群。在左侧导航菜单中点击 Networking。

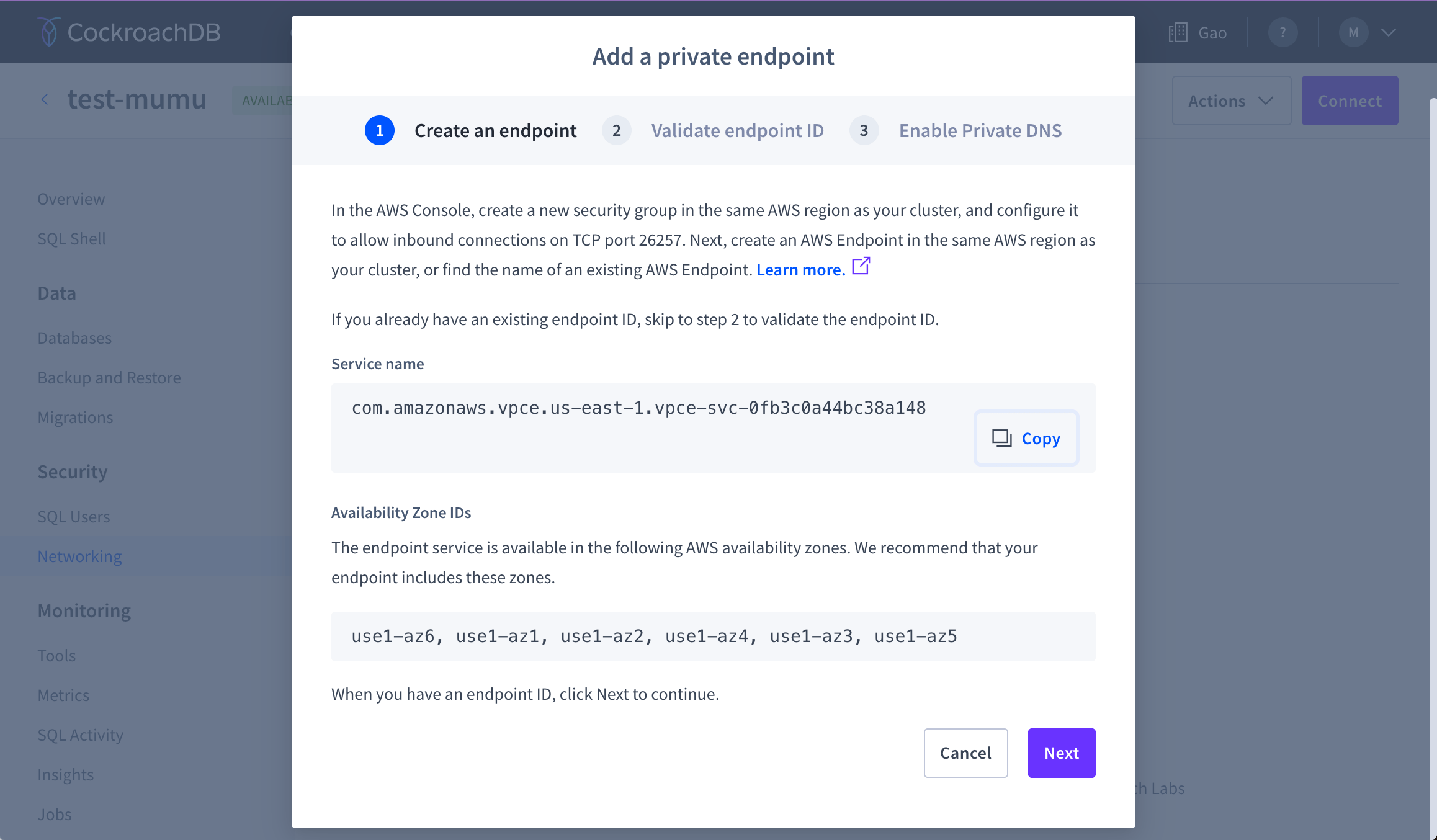

  5. 找到 Private endpoint，点击 Add a private endpoint。 保存 Service name。

    cockroach_image

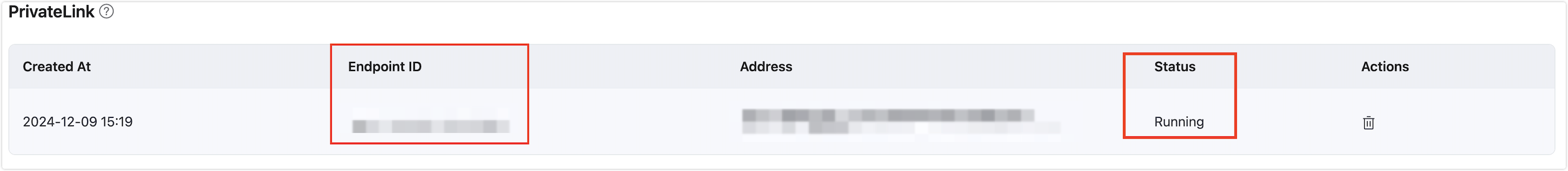

  6. 将 Service Name 填入 EMQX Platform 的端点服务名字段，点击创建私网连接，等待终端节点 ID 显示。

    ![cockroach_image 1](./_assets/cockroach_image 1.png)

  7. 返回 CockroachDB Cloud 平台，将 EMQX 平台中的终端节点 ID 添加到 Private Endpoints，提供描述（可选），点击 Create Endpoint。

  8. 等待连接状态在部署概览页面中变为运行中。

  9. 在 CockroachDB Cloud 的 Private endpoints 区域确认新配置的端点 ID 是否显示，表示 EMQX Platform 与 CockroachDB Cloud 的 PrivateLink 已成功建立。

创建连接器 ​

在创建数据集成规则之前，需要先创建一个 PostgreSQL 连接器来访问 CockroachDB Cloud 服务器。

  1. 进入您的部署。在左侧导航栏点击数据集成。首次创建连接器时，选择 PostgreSQL。

  2. 在新建连接器页面，配置以下连接信息：

    • 连接器名称：系统会自动生成一个连接器名称。

    • 服务器地址：输入 CockroachDB 集群服务器主机名。

      在 CockroachDB Cloud 平台上点击右上角 Connect，如果已经建立 PrivateLink，选择 Private connection，复制高亮部分的服务器主机名。

      ![cockroach_image 2](./_assets/cockroach_image 2.png)

    • 数据库名称：输入数据库名称，例如 defaultdb （创建 CockroachDB Cloud 集群时的默认数据库） 。

    • 用户名和密码：输入创建 CockroachDB 集群时设置的用户名和密码。

    • 启用 TLS：点击切换开关以启用 TLS 连接。在 SNI 输入框中输入服务器主机名。

  3. 点击测试连接按钮，如果 CockroachDB Cloud 服务能够正常访问，则会返回成功提示。

  4. 点击新建按钮完成连接器的创建。

创建规则 ​

本节演示如何通过 EMQX Platform 控制台创建 CockroachDB 规则并向规则添加动作。

  1. 在规则区域点击新建规则，或在连接器的操作列点击创建规则图标。

  2. 在 SQL 编辑器中设置规则：

    sql
    SELECT
    payload.sensor_id AS sensor_id,
    payload.temperature AS temperature,
    payload.humidity AS humidity,
    payload.timestamp AS timestamp
FROM "sensor/#"

  3. 点击下一步添加动作。

  4. 从连接器下拉框中选择之前创建的连接器。

  5. 在 SQL 模板中输入以下命令：

    sql
    INSERT INTO public.sensor_data(
    id,
    sensor_id,
    temperature,
    humidity,
    "timestamp",
    created_at
)
VALUES (
    DEFAULT,
    ${sensor_id},
    ${temperature},
    ${humidity},
    TO_TIMESTAMP(${timestamp} / 1000),
    DEFAULT
);

  6. 高级设置（可选）。

  7. 点击确认按钮完成规则创建。

  8. 在成功创建规则弹出窗口中点击返回规则列表，完成整个数据集成配置链。

测试规则 ​

建议使用 MQTTX 模拟温度和湿度数据的上报，您也可以选择使用其他客户端。

  1. 使用 MQTTX 连接到部署，并向以下主题发送消息：

    • 主题：sensor/#

    • 客户端 ID：test_client

    • Payload：

      json
      {
  "sensor_id": "sensor_001",
  "temperature": 25.5,
  "humidity": 60.0,
  "timestamp": 1674392048000
}

  2. 点击发送按钮发送消息。消息数据应已插入到 CockroachDB Cloud 服务器上的 defaultdb 数据库中的 sensor_data 表中。
