OCPP 网关

OCPP(开放充电点协议)是一种开放的通信协议,用于连接充电站与中央管理系统,旨在为电动汽车充电基础设施提供统一的通信标准。OCPP 网关作为协议转换器,桥接 OCPP 与 MQTT 协议,让使用这两种协议的客户端能够互相通信。

EMQX Platform 提供了对 OCPP 1.6-J 的协议网关支持,可连接符合 OCPP 规范的各品牌充电桩设备。它通过规则引擎、数据集成、REST API 等方式与中央管理系统(Central System)集成,帮助用户快速构建电动汽车充电基础设施。

本页面介绍如何在 EMQX Platform 中配置和使用 OCPP 网关。

基本设置

要配置 OCPP 网关的基本参数,请点击操作栏中的设置按钮。

  • 挂载点:添加到所有 MQTT 发布/订阅主题前缀的字符串,用于实现不同协议之间的消息路由隔离。默认值:ocpp/
  • 默认心跳间隔:充电桩发送心跳消息的默认时间间隔。默认值:60s
  • 心跳定时器检查退避:心跳超时检测的退避倍数。默认值:1
  • 消息格式检查:是否启用上传和下行消息的 JSON Schema 格式校验。当消息格式不符合规范时,EMQX 将回复对应的应答消息。选项包括:
    • all:校验所有消息;
    • upstream_only:仅校验上行(上传)消息;
    • dnstream_only:仅校验下行(下载)消息;
    • disable:不校验任何消息。
  • JSON Schema ID 前缀:用于标识 OCPP JSON Schema 文档的前缀。默认值:urn:OCPP:1.6:2019:12:
  • 空闲超时时间:网关在连接空闲多少秒后关闭连接。
  • 上行数据流(充电桩 -> EMQX)配置:
    • 主题:上行 Call Request 消息的主题,默认:cp/${cid}
    • 回复主题:上行回复消息的主题,默认:cp/${cid}/Reply
    • 错误主题:上行错误消息的主题,默认:cp/${cid}/Reply
    • 主题映射:根据消息名称设置的上行主题覆盖映射。
  • 下行数据流(EMQX -> 充电桩)配置:
    • 主题:接收来自 EMQX 的控制/请求消息的下行主题。该值为通配符主题,所有已连接充电桩都会订阅。默认值:cs/${cid}
    • 最大消息队列长度:下行消息传递的最大队列长度。默认值:100

认证机制

虽然 OCPP 1.6-J 本身未定义内置的认证机制,但在 WebSocket 握手阶段使用 HTTP 基本认证进行客户端认证已成为常见实践。EMQX OCPP 网关采用此方式,在充电桩连接时提取客户端认证信息。

网关会从连接请求中提取以下信息:

  • 客户端 ID:从 WebSocket 连接路径中提取,位于固定路径前缀之后(例如:/ocpp/chargePointSim -> chargePointSim)。
  • 用户名密码:从 HTTP 基本认证的 Authorization 请求头中解码获得。

提取后的认证信息将与 EMQX Platform 控制台中 OCPP -> 认证页面中配置的认证信息进行匹配。

若要允许客户端连接,需先在该页面添加对应的用户名和密码。

使用 OCPP 客户端工具测试网关

在 OCPP 网关启动后,你可以使用 OCPP 客户端工具进行连接测试,以验证配置是否正确。本节以开源工具 ocpp-js 为例,演示如何模拟一个充电桩并测试连接。

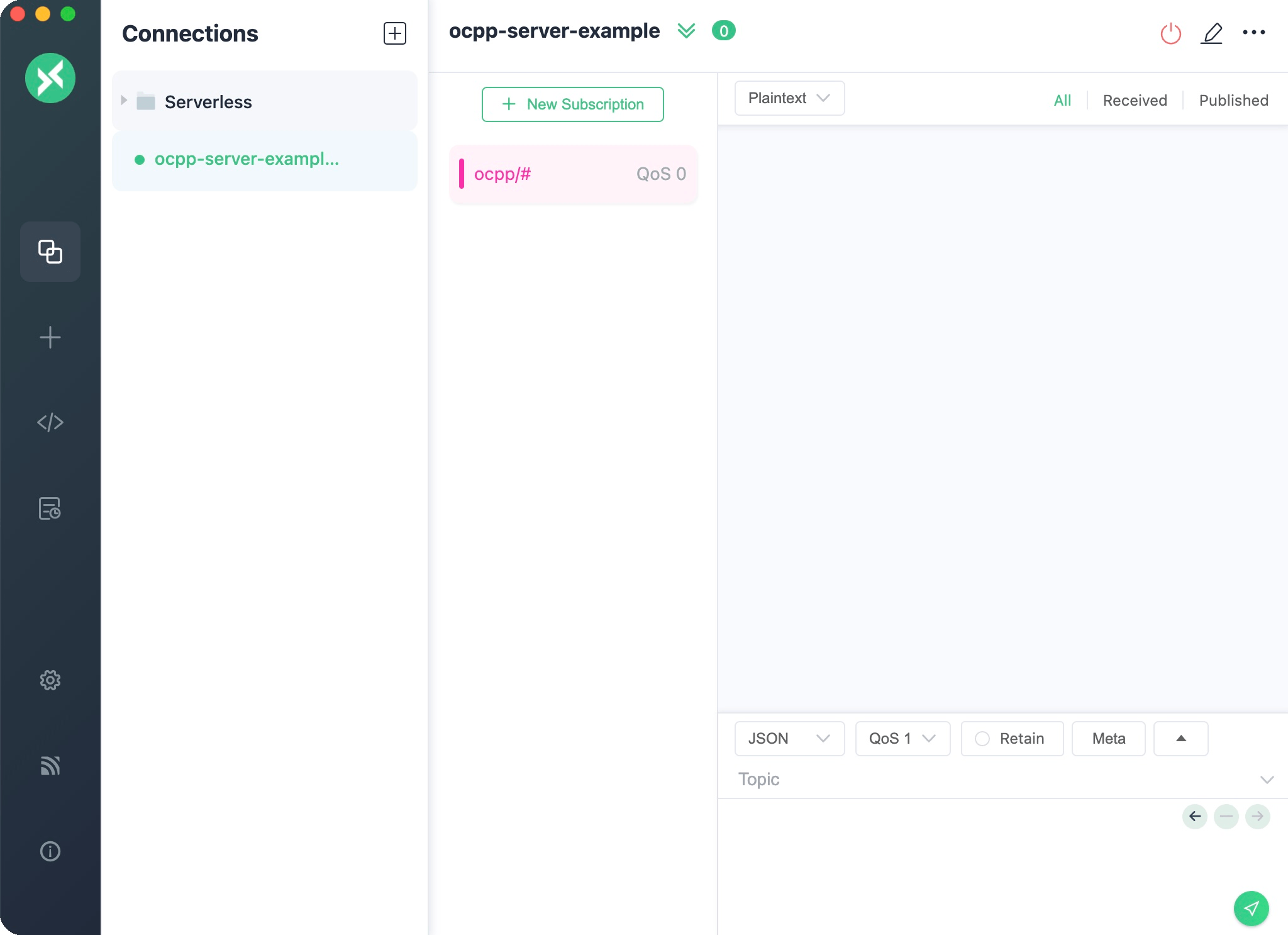

  1. 启动一个 MQTT 客户端(如 MQTTX)以监控通过 OCPP 网关交换的消息。

    • 将 MQTTX 连接到你的 EMQX 部署;
    • 订阅通配符主题:ocpp/#

    这样你就可以观察所有 OCPP 相关的 MQTT 消息了。

    ocpp-mqttx-create-conn
  2. 克隆并安装 ocpp-js 客户端:

    shell
    git clone https://github.com/0721Betty/ocpp-js.git
    cd ocpp-js
    npm install
  3. 配置环境变量。复制模板并填写实际配置信息:

    shell
    cp env.template .env.local

    编辑 .env.local 文件:

    bash
    OCPP_USERNAME=your_username
    OCPP_PASSWORD=your_password
    OCPP_CLIENT_ID=chargePointSim
    EMQX_CLOUD_DEPLOYMENT_ADDRESS=your_deployment_address

    提示

    • 部署地址可在控制台的部署概览页面查看;
    • 用户名与密码需与 OCPP -> 认证页面中配置的认证信息保持一致。
  4. 启动 OCPP 客户端连接网关:

    shell
    npm start

    或使用 Node.js 直接运行:

    shell
    node client.js

    如果连接成功,将看到如下日志输出:

    bash
    Connected to Central System
    Client ID: chargePointSim
    Username: your_username
    Sending: ......
  5. 在 MQTTX 中,你将收到如下消息,主题为 ocpp/cp/chargePointSim

    json
    Topic: ocpp/cp/chargePointSim
    {
      "UniqueId": "1200012677",
      "Payload": {
        "chargePointVendor": "vendor1",
        "chargePointModel": "model1"
      },
      "Action": "BootNotification"
    }

    这表明模拟的充电桩已连接并发送了 BootNotification 启动消息。

  6. 使用 MQTTX 向主题 ocpp/cs/chargePointSim 发送响应消息。请将 UniqueId 替换为上一步中收到的 ID:

    TIP

    UniqueId 必须与前一条 BootNotification 消息中的值一致。

    json
    {
      "MessageTypeId": 3,
      "UniqueId": "***",
      "Payload": {
        "currentTime": "2023-12-01T14:20:39+00:00",
        "interval": 300,
        "status": "Accepted"
      },
      "Action": "BootNotification"
    }
  7. 成功响应后,你将会在 MQTTX 中收到如下 StatusNotification 状态上报消息:

    json
    Topic: ocpp/cp/chargePointSim
    Payload:
    {
      "UniqueId": "3062609974",
      "Payload": {
        "status": "Available",
        "errorCode": "NoError",
        "connectorId": 0
      },
      "MessageTypeId": 2,
      "Action": "StatusNotification"
    }

    这表明 OCPP 客户端已成功与网关建立通信并完成状态上报。

客户端管理

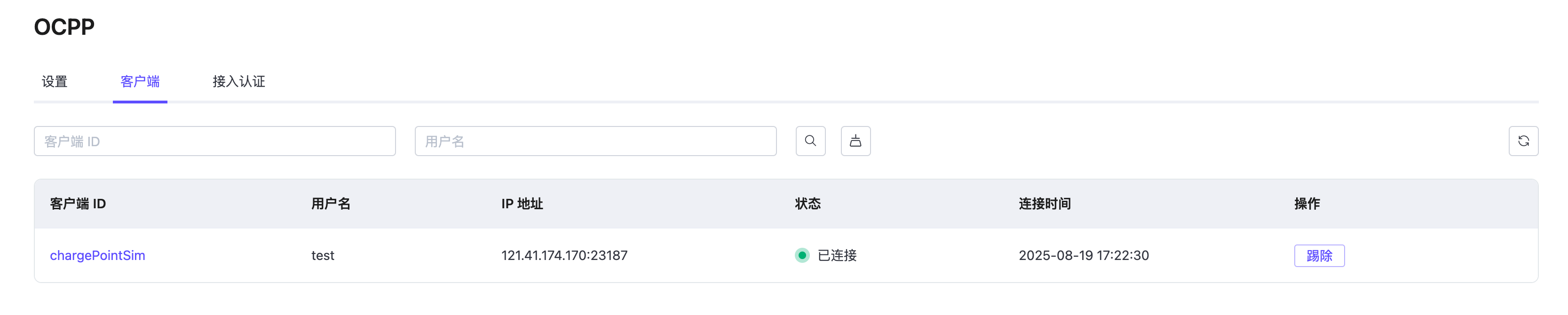

在 OCPP 页面中的客户端标签页下,你可以查看当前所有已连接的 OCPP 客户端的基本信息。在操作栏中,你可以选择断开某个客户端的连接。

ocpp_client
