使用事件主题和 TimescaleDB 集成追踪消息延迟

EMQX Cloud 可以利用事件主题和基于规则的数据集成，在完整的 MQTT 传输路径上构建端到端的消息可追溯性。通过这种方式，可以从发布者发送消息的那一刻起，经过 Broker 端处理，直到订阅者确认收到为止，全程采集延迟数据。

本文介绍如何使用 EMQX Cloud 与 TimescaleDB 构建这一可追溯性工作流。最终实现一套实用的延迟观测机制，可用于测量以下各阶段的延迟：

发布者到 Broker 的延迟
Broker 端处理延迟
Broker 到订阅者的延迟
端到端总传输延迟

实现方案将追踪事件存储到 TimescaleDB，并通过 SQL 查询检查原始记录、验证数据完整性，以及计算各阶段的平均延迟。

前置准备

开始前，请确保满足以下条件：

EMQX v5 版本的部署已创建并可访问。
TimescaleDB 已部署并可访问。
发布者和订阅者的系统时钟已同步。
发布者在每条 MQTT 消息的 Payload 中包含 publish_at 时间戳。
使用 QoS 1 或 QoS 2，以便捕获确认事件。
客户端与数据库的时间戳处理使用统一时区，推荐使用 UTC。

时间戳定义

追踪模型中使用以下时间戳：

publish_at：发布者写入 MQTT Payload 的客户端侧时间戳。
publish_received_at：EMQX 接收到 PUBLISH 报文的时间。
message_delivered：EMQX 将消息投递至订阅者侧的时间。
message_acked：EMQX 收到订阅者确认（ACK）的时间。

这些时间戳用于计算传输路径各阶段的延迟。

设置 TimescaleDB 表

创建一张表用于存储消息追踪记录，然后将其转换为 TimescaleDB 超级表。每个消息阶段以独立的行存储，以便后续通过 msg_id 进行关联查询。

sql

CREATE EXTENSION IF NOT EXISTS timescaledb;
DROP TABLE IF EXISTS mqtt_message_traces;
CREATE TABLE mqtt_message_traces
(
    event_at          TIMESTAMP         NOT NULL,
    event             character varying NOT NULL,
    msg_id            character varying NOT NULL,
    publish_at        bigint,
    emqx_received_at  bigint,
    emqx_delivered_at bigint,
    sub_ack_at        bigint,
    pub_clientid      character varying,
    sub_clientid      character varying,
    topic             character varying NOT NULL,
    qos               integer           NOT NULL,
    payload           text
);

使用 event_at 作为时间列，将表转换为超级表：

sql

SELECT create_hypertable(
           'mqtt_message_traces',
           'event_at',
           chunk_time_interval => interval '12 hour',
           if_not_exists => TRUE
       );

创建索引以提升查询性能：

针对 event 列的索引，用于快速定位事件类型。
针对 msg_id 和降序 event_at 的联合索引，用于按时间追踪特定消息。
针对 pub_clientid 和降序 event_at 的联合索引，用于分析特定发布者的行为。

sql

CREATE INDEX IF NOT EXISTS emqx_mqtt_message_traces_event_idx
    ON mqtt_message_traces (event);
CREATE INDEX IF NOT EXISTS emqx_mqtt_message_traces_msg_id_event_at_idx
    ON mqtt_message_traces (msg_id, event_at DESC);
CREATE INDEX IF NOT EXISTS emqx_mqtt_message_traces_pub_clientid_event_at_idx
    ON mqtt_message_traces (pub_clientid, event_at DESC);

在 EMQX Cloud 中配置 TimescaleDB 数据集成

可追溯性工作流使用三条规则和三个写入动作。三个动作均写入同一张表，但每个动作捕获消息生命周期的不同阶段。

三条规则使用统一的关联键：

id as msg_id

同一 msg_id 用于关联以下三个事件：

message.publish
message.delivered
message.acked

配置发布追踪规则

第一条规则记录发布阶段的数据。它监听通配符主题，可捕获所有业务主题上的普通消息。

规则 SQL：

sql

SELECT
  timestamp div 1000 as event_at,
  event,
  id as msg_id,
  int(payload.publish_at) as publish_at,
  int(publish_received_at) as emqx_received_at,
  clientid as pub_clientid,
  topic,
  qos,
  payload
FROM "#"

动作 SQL：

sql

INSERT INTO mqtt_message_traces(
  event_at,
  event,
  msg_id,
  publish_at,
  emqx_received_at,
  emqx_delivered_at,
  sub_ack_at,
  pub_clientid,
  sub_clientid,
  topic,
  qos,
  payload
) VALUES (
  to_timestamp(${event_at}),
  ${event},
  ${msg_id},
  ${publish_at}::bigint,
  ${emqx_received_at}::bigint,
  NULL,
  NULL,
  ${pub_clientid},
  NULL,
  ${topic},
  ${qos},
  ${payload}
)

当发布者向业务主题（如 emqx/test）发送消息时，此规则将发布追踪记录写入 TimescaleDB。

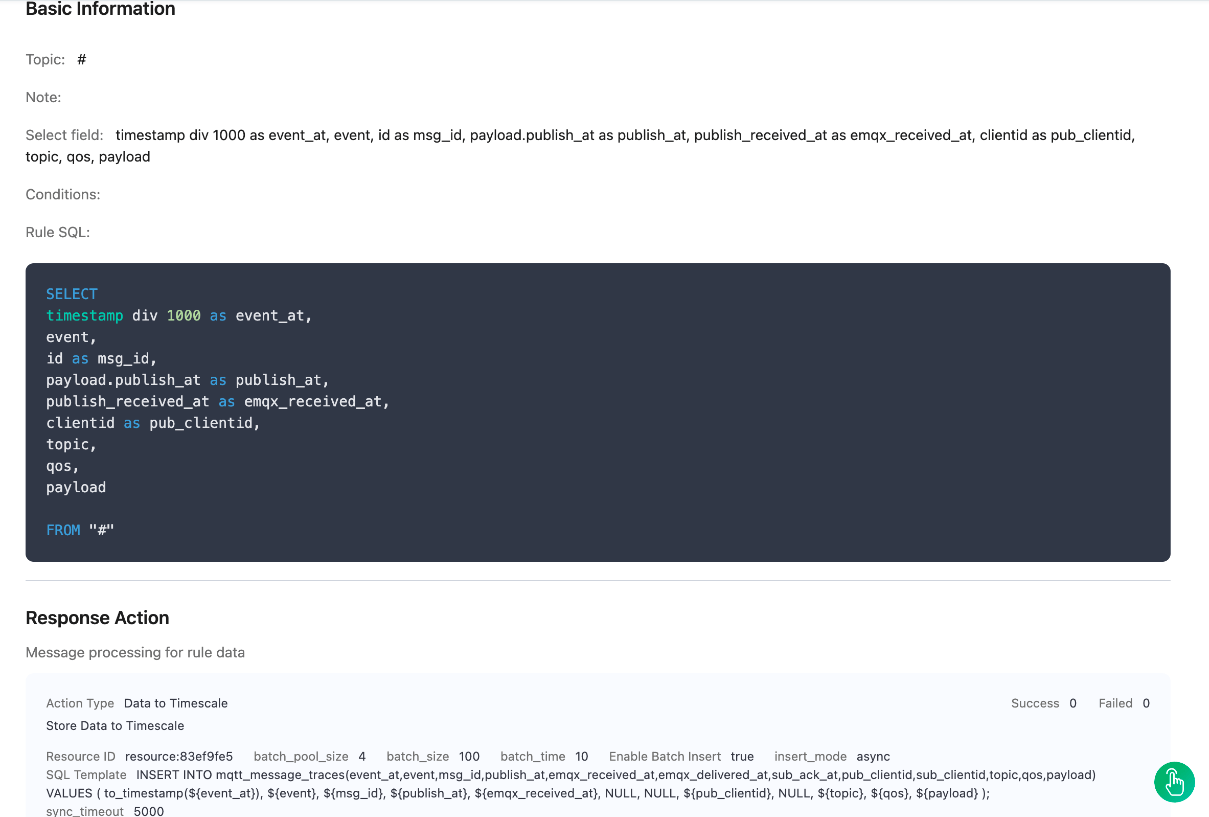

action-view

配置投递追踪规则

第二条规则记录 EMQX 将消息投递至订阅者路径的时间点。

规则 SQL：

sql

SELECT
  timestamp div 1000 as event_at,
  event,
  id as msg_id,
  int(payload.publish_at) as publish_at,
  int(publish_received_at) as emqx_received_at,
  int(timestamp) as emqx_delivered_at,
  from_clientid as pub_clientid,
  clientid as sub_clientid,
  topic,
  qos,
  payload
FROM "$events/message_delivered"

动作 SQL：

sql

INSERT INTO mqtt_message_traces(
  event_at,
  event,
  msg_id,
  publish_at,
  emqx_received_at,
  emqx_delivered_at,
  sub_ack_at,
  pub_clientid,
  sub_clientid,
  topic,
  qos,
  payload
) VALUES (
  to_timestamp(${event_at}),
  ${event},
  ${msg_id},
  ${publish_at}::bigint,
  ${emqx_received_at}::bigint,
  ${emqx_delivered_at}::bigint,
  NULL,
  ${pub_clientid},
  ${sub_clientid},
  ${topic},
  ${qos},
  ${payload}
)

此记录用于计算 Broker 端处理延迟和 Broker 到订阅者的延迟。

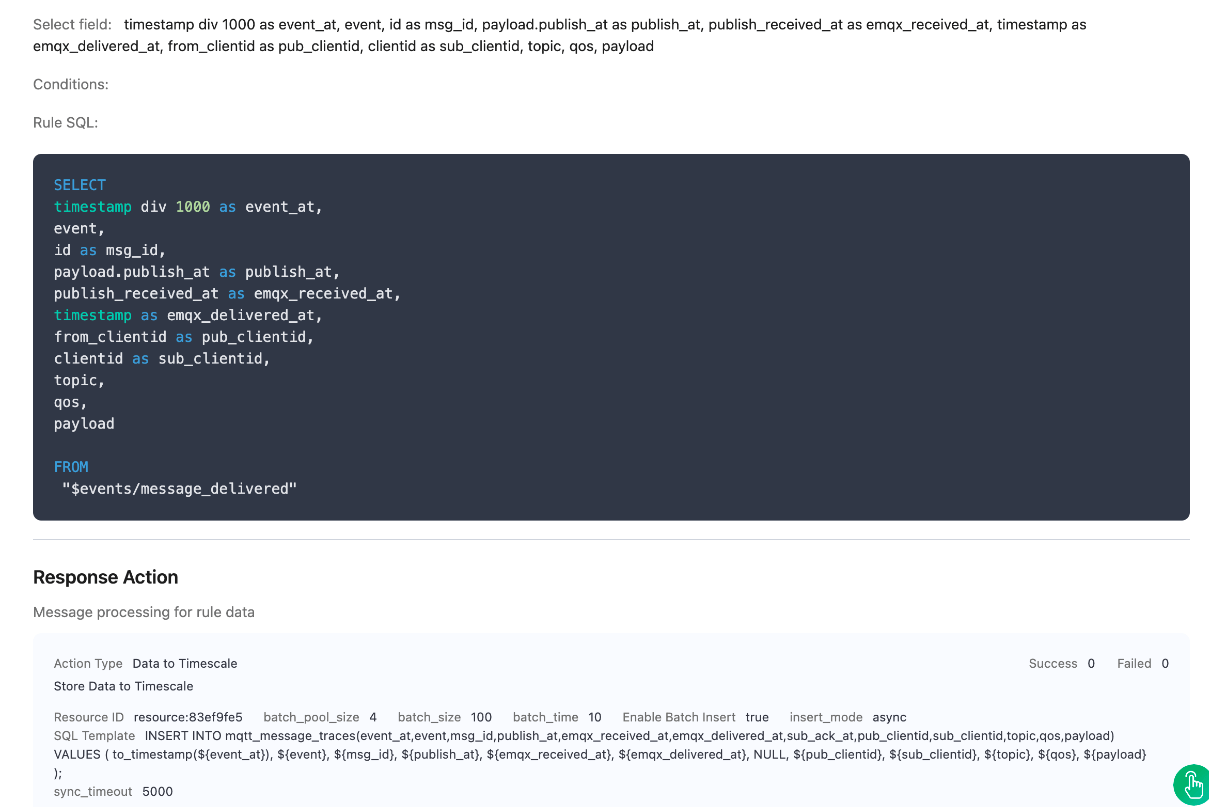

rule_2nd

配置确认追踪规则

第三条规则记录确认阶段的数据。此规则仅在存在确认事件时触发，因此必须使用 QoS 1 或 QoS 2。

规则 SQL：

sql

SELECT
  timestamp div 1000 as event_at,
  event,
  id as msg_id,
  int(payload.publish_at) as publish_at,
  int(publish_received_at) as emqx_received_at,
  int(timestamp) as sub_ack_at,
  from_clientid as pub_clientid,
  clientid as sub_clientid,
  topic,
  qos,
  payload
FROM "$events/message_acked"

动作 SQL：

sql

INSERT INTO mqtt_message_traces(
  event_at,
  event,
  msg_id,
  publish_at,
  emqx_received_at,
  emqx_delivered_at,
  sub_ack_at,
  pub_clientid,
  sub_clientid,
  topic,
  qos,
  payload
) VALUES (
  to_timestamp(${event_at}),
  ${event},
  ${msg_id},
  ${publish_at}::bigint,
  ${emqx_received_at}::bigint,
  NULL,
  ${sub_ack_at}::bigint,
  ${pub_clientid},
  ${sub_clientid},
  ${topic},
  ${qos},
  ${payload}
)

此记录用于计算订阅者侧确认延迟和端到端总延迟。

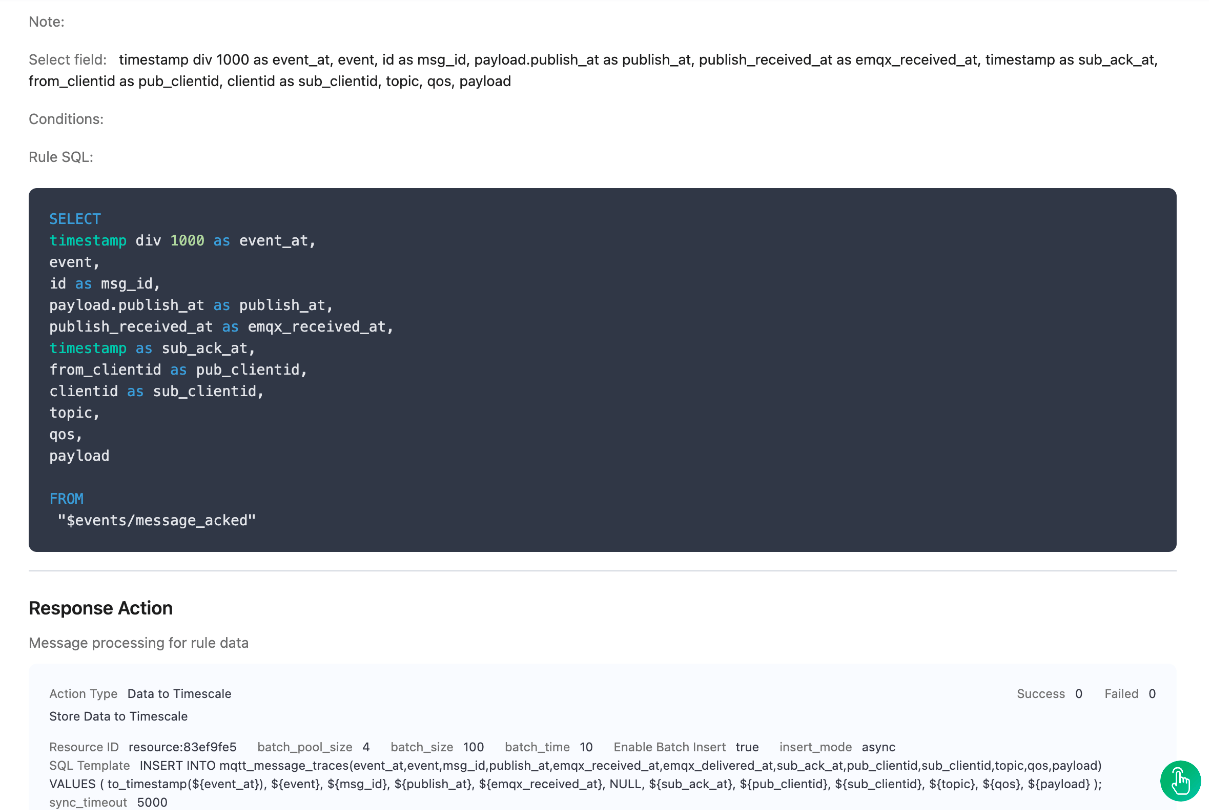

rule_3rd

连接器配置说明

从逻辑设计角度，三个动作可以共用一个 TimescaleDB 连接器。

但在对 EMQX 5 进行持续负载验证时发现，共用一个 PostgreSQL/TimescaleDB 连接器的稳定性较差。可观察到的现象是某个动作会积累写入失败，导致可用于关联查询的完整样本数量减少。

为保证运行稳定性，建议采用以下配置：

发布追踪动作使用独立连接器
投递追踪动作使用独立连接器
确认追踪动作使用独立连接器

这仅是实现层面的稳定性选择，不影响表结构、规则 SQL、动作 SQL、关联逻辑或延迟计算公式。

使用 Python SDK 模拟消息传递

本节介绍用于验证的发布者和订阅者行为。

发布者向业务主题（如 emqx/test）发送 MQTT 消息，每条 Payload 包含 publish_at 时间戳。订阅者监听相同主题，并在整个消息流传输期间保持在线。

安装 Python 依赖：

bash

python3 -m pip install paho-mqtt

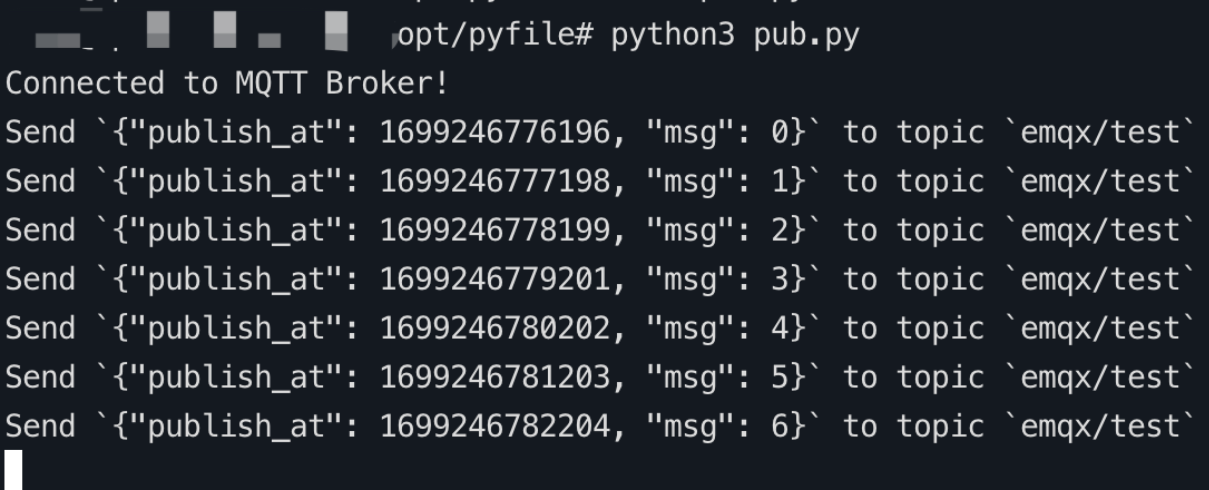

发布者

发布者需要：

连接到 EMQX
向目标主题发布消息
使用 QoS 1
在每条消息 Payload 中包含 publish_at 字段

Payload 示例：

json

{"publish_at":1773579492999,"msg":10000}

以下发布者脚本同时支持固定间隔发送和指定 TPS 的持续时长测试，可用于功能验证或持续负载测试。

python

#!/usr/bin/env python3
import argparse, json, random, time
from paho.mqtt import client as mqtt_client
parser = argparse.ArgumentParser()
parser.add_argument("--host", default="127.0.0.1")
parser.add_argument("--port", type=int, default=1883)
parser.add_argument("--topic", default="emqx/test")
parser.add_argument("--qos", type=int, default=1)
parser.add_argument("--count", type=int, default=20)
parser.add_argument("--interval-sec", type=float, default=1.0)
parser.add_argument("--tps", type=float)
parser.add_argument("--duration-sec", type=float)
parser.add_argument("--hold-sec", type=float, default=0.0)
args = parser.parse_args()
def on_connect(client, userdata, flags, reason_code, properties):
    if reason_code != 0:
        raise RuntimeError(f"connect failed: {reason_code}")
client = mqtt_client.Client(
    mqtt_client.CallbackAPIVersion.VERSION2,
    client_id=f"python-mqtt-pub-{random.randint(0, 100000)}",
)
client.on_connect = on_connect
client.connect(args.host, args.port)
client.loop_start()
count = 0
start = time.perf_counter()
if args.tps and args.duration_sec:
    interval = 1.0 / args.tps
    deadline = start + args.duration_sec
    next_send = start
    keep_sending = lambda now, sent: now < deadline
else:
    interval = args.interval_sec
    next_send = start + interval
    keep_sending = lambda now, sent: sent < args.count
while keep_sending(time.perf_counter(), count):
    now = time.perf_counter()
    if now < next_send:
        time.sleep(next_send - now)
    payload = json.dumps({"publish_at": int(time.time() * 1000), "msg": count}, separators=(",", ":"))
    result = client.publish(args.topic, payload, qos=args.qos)
    if result.rc != 0:
        raise RuntimeError(f"publish failed: {result.rc}")
    count += 1
    next_send += interval
publish_elapsed = time.perf_counter() - start
if args.hold_sec > 0:
    time.sleep(args.hold_sec)
total_elapsed = time.perf_counter() - start
print(json.dumps({
    "topic": args.topic,
    "sent": count,
    "publish_duration_sec": round(publish_elapsed, 3),
    "total_duration_sec": round(total_elapsed, 3),
    "hold_sec": args.hold_sec,
    "target_tps": args.tps,
    "actual_tps": round(count / publish_elapsed, 3) if publish_elapsed else 0.0,
}))
client.disconnect()
client.loop_stop()

运行示例：

bash

python3 publisher.py \
  --host 127.0.0.1 \
  --port 1883 \
  --topic emqx/test \
  --qos 1 \
  --tps 500 \
  --duration-sec 20 \
  --hold-sec 25

输出示例：

text

{"topic": "emqx/test", "sent": 10001, "publish_duration_sec": 20.0, "total_duration_sec": 45.004, "hold_sec": 25.0, "target_tps": 500.0, "actual_tps": 500.038}

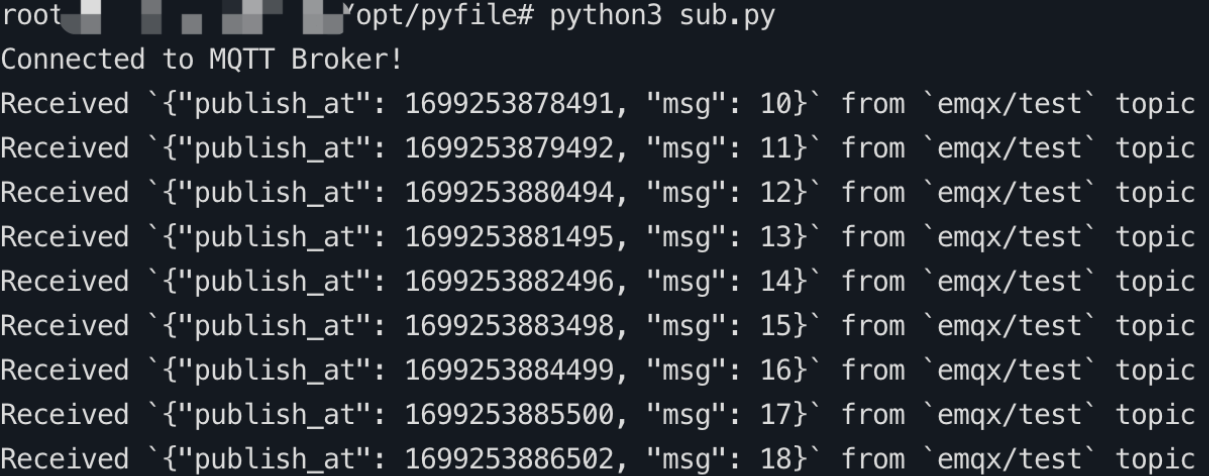

订阅者

订阅者需要：

连接到 EMQX
订阅相同的业务主题
使用 QoS 1
保持连接时长超过发布阶段

python

#!/usr/bin/env python3
import argparse, json, random, time
from paho.mqtt import client as mqtt_client
parser = argparse.ArgumentParser()
parser.add_argument("--host", default="127.0.0.1")
parser.add_argument("--port", type=int, default=1883)
parser.add_argument("--topic", default="emqx/test")
parser.add_argument("--qos", type=int, default=1)
parser.add_argument("--duration-sec", type=float)
args = parser.parse_args()
counter = {"received": 0}
def on_connect(client, userdata, flags, reason_code, properties):
    if reason_code != 0:
        raise RuntimeError(f"connect failed: {reason_code}")
    client.subscribe(args.topic, qos=args.qos)
def on_message(client, userdata, msg):
    counter["received"] += 1
client = mqtt_client.Client(
    mqtt_client.CallbackAPIVersion.VERSION2,
    client_id=f"python-mqtt-sub-{random.randint(0, 100000)}",
)
client.on_connect = on_connect
client.on_message = on_message
client.connect(args.host, args.port)
client.loop_start()
start = time.perf_counter()
while args.duration_sec is None or time.perf_counter() - start < args.duration_sec:
    time.sleep(1)
elapsed = time.perf_counter() - start
print(json.dumps({
    "topic": args.topic,
    "received": counter["received"],
    "duration_sec": round(elapsed, 3),
    "recv_tps": round(counter["received"] / elapsed, 3) if elapsed else 0.0,
}))
client.disconnect()
client.loop_stop()

先启动订阅者：

bash

python3 subscriber.py \
  --host 127.0.0.1 \
  --port 1883 \
  --topic emqx/test \
  --qos 1 \
  --duration-sec 80

输出示例：

text

{"topic": "emqx/test", "received": 10001, "duration_sec": 80.268, "recv_tps": 124.596}

建议运行顺序

使用两个终端：

先启动订阅者。
再启动发布者。
等待两个命令均执行完毕。
消息投递完成后，再查询 TimescaleDB。

查看消息延迟

发布者、订阅者、规则和 TimescaleDB 动作均运行后，可通过 SQL 验证追踪记录并计算延迟。

如何计算延迟

各阶段延迟的计算公式如下：

发布客户端到 EMQX 延迟：publish_received_at - publish_at
EMQX 处理延迟：message_delivered - publish_received_at
EMQX 到订阅客户端延迟：message_acked - message_delivered
端到端总传输延迟：message_acked - publish_at

提示

如果消息缺少 publish_at 时间戳，则无法计算发布者到 Broker 的延迟。
使用 QoS 0 时不会产生 message_acked 事件，因此无法计算订阅者侧延迟。

查询示例

1. 统计所有追踪记录总数

sql

SELECT COUNT(*) AS total_rows
FROM mqtt_message_traces;

输出示例：

text

 total_rows
------------
      30002

2. 查看最近的发布记录

sql

SELECT event_at, event, msg_id, publish_at, emqx_received_at, pub_clientid, topic, qos, payload
FROM mqtt_message_traces
WHERE event = 'message.publish'
ORDER BY event_at DESC
LIMIT 20;

此查询用于确认发布者侧时间戳和 Broker 接收时间戳均已正确存储。

3. 查看最近的投递记录

sql

SELECT event_at, event, msg_id, publish_at, emqx_received_at, emqx_delivered_at, pub_clientid, sub_clientid, topic, qos
FROM mqtt_message_traces
WHERE event = 'message.delivered'
ORDER BY event_at DESC
LIMIT 20;

此查询用于确认投递阶段时间戳已被捕获，且发布者和订阅者的 Client ID 均可见。

4. 查看最近的确认记录

sql

SELECT event_at, event, msg_id, publish_at, emqx_received_at, sub_ack_at, pub_clientid, sub_clientid, topic, qos
FROM mqtt_message_traces
WHERE event = 'message.acked'
ORDER BY event_at DESC
LIMIT 20;

此查询用于确认确认阶段数据存在，可用于计算订阅者侧延迟。

5. 按事件类型统计记录数

sql

SELECT event, COUNT(*) AS row_count
FROM mqtt_message_traces
GROUP BY event
ORDER BY event;

输出示例：

text

       event       | row_count
-------------------+-----------
 message.acked     |     10001
 message.delivered |     10000
 message.publish   |     10001

此查询用于快速检查追踪数据集的完整性。

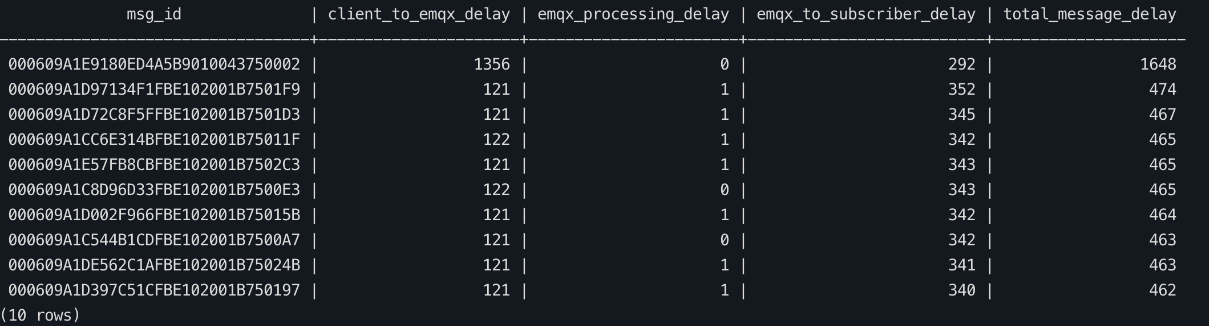

6. 查询过去一小时内各阶段平均延迟

sql

WITH relevant_messages AS (
  SELECT *
  FROM mqtt_message_traces
  WHERE event_at >= NOW() - INTERVAL '1 hour'
),
message_latency AS (
  SELECT
    t1.msg_id,
    COALESCE(t2.sub_clientid, t3.sub_clientid) AS sub_clientid,
    MAX(t1.publish_at) AS publish_at,
    MAX(t1.emqx_received_at) AS publish_received_at,
    MAX(t2.emqx_delivered_at) AS message_delivered,
    MAX(t3.sub_ack_at) AS message_acked
  FROM relevant_messages t1
  JOIN relevant_messages t2
    ON t1.msg_id = t2.msg_id
   AND t2.event = 'message.delivered'
  JOIN relevant_messages t3
    ON t1.msg_id = t3.msg_id
   AND t3.event = 'message.acked'
  WHERE t1.event = 'message.publish'
  GROUP BY t1.msg_id, COALESCE(t2.sub_clientid, t3.sub_clientid)
)
SELECT
  COUNT(*) AS sample_count,
  ROUND(AVG(publish_received_at - publish_at), 3) AS publisher_to_emqx_ms,
  ROUND(AVG(message_delivered - publish_received_at), 3) AS emqx_processing_ms,
  ROUND(AVG(message_acked - message_delivered), 3) AS emqx_to_subscriber_ms,
  ROUND(AVG(message_acked - publish_at), 3) AS end_to_end_ms
FROM message_latency
WHERE publish_at IS NOT NULL
  AND publish_received_at IS NOT NULL
  AND message_delivered IS NOT NULL
  AND message_acked IS NOT NULL;

输出示例：

text

 sample_count | publisher_to_emqx_ms | emqx_processing_ms | emqx_to_subscriber_ms | end_to_end_ms
--------------+----------------------+--------------------+-----------------------+---------------
        10000 |                5.891 |              0.073 |                 0.273 |         6.236

all_stage_delay

在正常运行的 EMQX 系统中，emqx_processing_ms（Broker 处理延迟）通常极低。真正耗时的部分在于发布和消费过程，即 publisher_to_emqx_ms 和 emqx_to_subscriber_ms。

查询说明：

WHERE event_at >= NOW() - INTERVAL '1 hour' 将查询范围限定在近一小时的观测窗口，避免历史数据干扰。
relevant_messages 在执行 JOIN 前缩小数据集范围。
COALESCE(t2.sub_clientid, t3.sub_clientid) 确保分组结果包含订阅者身份信息。
GROUP BY t1.msg_id, COALESCE(t2.sub_clientid, t3.sub_clientid) 防止不同订阅者的记录被合并为同一条聚合结果。
MAX(...) 将三个事件行的时间戳合并到一条聚合行中。
末尾的 WHERE ... IS NOT NULL 确保只使用发布/投递/确认链路完整的记录计算延迟。

7. 验证负值

在接受延迟结果前，先运行以下查询。若有非零结果，说明存在时间戳问题、时钟同步问题或字段映射错误。

sql

WITH relevant_messages AS (
  SELECT *
  FROM mqtt_message_traces
  WHERE event_at >= NOW() - INTERVAL '1 hour'
),
message_latency AS (
  SELECT
    t1.msg_id,
    COALESCE(t2.sub_clientid, t3.sub_clientid) AS sub_clientid,
    MAX(t1.publish_at) AS publish_at,
    MAX(t1.emqx_received_at) AS publish_received_at,
    MAX(t2.emqx_delivered_at) AS message_delivered,
    MAX(t3.sub_ack_at) AS message_acked
  FROM relevant_messages t1
  JOIN relevant_messages t2
    ON t1.msg_id = t2.msg_id
   AND t2.event = 'message.delivered'
  JOIN relevant_messages t3
    ON t1.msg_id = t3.msg_id
   AND t3.event = 'message.acked'
  WHERE t1.event = 'message.publish'
  GROUP BY t1.msg_id, COALESCE(t2.sub_clientid, t3.sub_clientid)
)
SELECT
  COUNT(*) FILTER (WHERE publish_received_at - publish_at < 0) AS negative_client_to_emqx,
  COUNT(*) FILTER (WHERE message_delivered - publish_received_at < 0) AS negative_emqx_processing,
  COUNT(*) FILTER (WHERE message_acked - message_delivered < 0) AS negative_emqx_to_subscriber,
  COUNT(*) FILTER (WHERE message_acked - publish_at < 0) AS negative_end_to_end
FROM message_latency
WHERE publish_at IS NOT NULL
  AND publish_received_at IS NOT NULL
  AND message_delivered IS NOT NULL
  AND message_acked IS NOT NULL;

输出示例：

text

 negative_client_to_emqx | negative_emqx_processing | negative_emqx_to_subscriber | negative_end_to_end
-------------------------+--------------------------+-----------------------------+---------------------
                       0 |                        0 |                           0 |                   0

四项均为 0 时，结果方可认为有效。若任一计数非零，应在将结果用作最终结论前检查时间戳映射和时钟同步配置。

结果验证

在发布最终延迟结果前，请验证以下所有条件：

各事件类型的追踪记录均已存在。
关键时间戳字段均已填充。
平均延迟查询返回了有意义的 sample_count。
负值验证查询四项均返回 0。
动作指标未显示异常失败数。

动作指标示例（来自一次验证通过的运行）：

text

publish trace action:
  matched = 10001
  success = 10001
  failed  = 0
delivered trace action:
  matched = 10001
  success = 10000
  failed  = 1
acked trace action:
  matched = 10001
  success = 10001
  failed  = 0

如果任何动作存在非零的失败数，或负值延迟计数非零，应在将结果用作最终结论前修正数据路径。

创建专有版部署

扩展认证

扩展授权

单点登录 (SSO)

告警

告警处理指南

CoAP 协议网关

规则

基于 LLM 的 MQTT 数据处理

Schema 管理

平台 API

部署 API

Serverless 部署 API

使用事件主题和 TimescaleDB 集成追踪消息延迟

前置准备

时间戳定义

设置 TimescaleDB 表

在 EMQX Cloud 中配置 TimescaleDB 数据集成

配置发布追踪规则

配置投递追踪规则

配置确认追踪规则

连接器配置说明

使用 Python SDK 模拟消息传递

发布者

订阅者

建议运行顺序

查看消息延迟

如何计算延迟

查询示例

1. 统计所有追踪记录总数

2. 查看最近的发布记录

3. 查看最近的投递记录

4. 查看最近的确认记录

5. 按事件类型统计记录数

6. 查询过去一小时内各阶段平均延迟

7. 验证负值

结果验证

告警处理指南

Serverless 部署 API

使用事件主题和 TimescaleDB 集成追踪消息延迟 ​

前置准备 ​

时间戳定义 ​

设置 TimescaleDB 表 ​

在 EMQX Cloud 中配置 TimescaleDB 数据集成 ​

配置发布追踪规则 ​

配置投递追踪规则 ​

配置确认追踪规则 ​

连接器配置说明 ​

使用 Python SDK 模拟消息传递 ​

发布者 ​

订阅者 ​

建议运行顺序 ​

查看消息延迟 ​

如何计算延迟 ​

查询示例 ​

1. 统计所有追踪记录总数 ​

2. 查看最近的发布记录 ​

3. 查看最近的投递记录 ​

4. 查看最近的确认记录 ​

5. 按事件类型统计记录数 ​

6. 查询过去一小时内各阶段平均延迟 ​

7. 验证负值 ​

结果验证 ​

使用事件主题和 TimescaleDB 集成追踪消息延迟

前置准备

时间戳定义

设置 TimescaleDB 表

在 EMQX Cloud 中配置 TimescaleDB 数据集成

配置发布追踪规则

配置投递追踪规则

配置确认追踪规则

连接器配置说明

使用 Python SDK 模拟消息传递

发布者

订阅者

建议运行顺序

查看消息延迟

如何计算延迟

查询示例

1. 统计所有追踪记录总数

2. 查看最近的发布记录

3. 查看最近的投递记录

4. 查看最近的确认记录

5. 按事件类型统计记录数

6. 查询过去一小时内各阶段平均延迟

7. 验证负值

结果验证
