将 MQTT 数据写入到 QuasarDB ​

QuasarDB 是一款高性能的列式时序数据库，专为存储和查询大规模时间戳数据而设计。EMQX 支持与 QuasarDB 集成，使您能够将 MQTT 消息和客户端事件保存到 QuasarDB，以便构建物联网遥测数据管理和分析的数据管道。

本页详细介绍了 EMQX 与 QuasarDB 的数据集成，并提供了实用的连接器和规则创建指导。

工作原理 ​

QuasarDB 数据集成是 EMQX 的开箱即用功能，结合了 EMQX 的设备接入、消息传输能力与 QuasarDB 高性能的时序存储能力。通过内置的规则引擎组件和 Sink，您可以将 MQTT 消息和客户端事件存储到 QuasarDB 中。该集成简化了从 EMQX 到 QuasarDB 的数据摄取过程，无需复杂的编码。

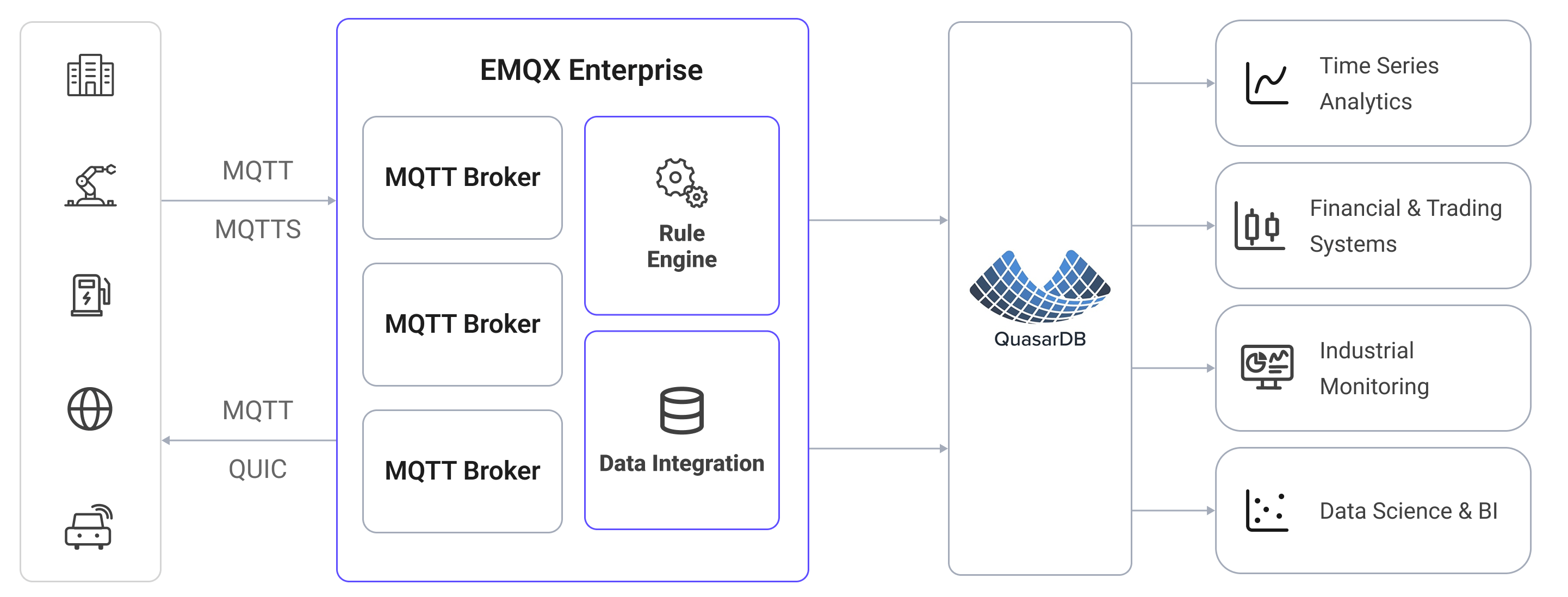

下图展示了 EMQX 和 QuasarDB 之间数据集成的典型架构：

quasardb_integration

将 MQTT 数据摄取到 QuasarDB 的工作流程如下：

  1. 消息发布和接收：物联网设备通过 MQTT 协议成功连接到 EMQX，并将实时 MQTT 数据发布到 EMQX。当 EMQX 接收到这些消息时，它将在其规则引擎中启动匹配过程。
  2. 消息数据处理：当消息到达时，它会通过规则引擎进行处理，然后由 EMQX 中定义的规则处理。规则根据预定义的标准确定哪些消息需要路由到 QuasarDB。如果任何规则指定了载荷转换，那些转换将被应用，例如转换数据格式、过滤出特定信息，或用额外的上下文丰富载荷。
  3. 数据写入到 QuasarDB：规则触发将消息写入 QuasarDB 的操作。借助 SQL 模板，用户可以从规则处理结果中提取数据来构造 INSERT 语句并发送到 QuasarDB 执行，从而将消息的特定字段写入对应的数据表中。
  4. 数据存储和利用：数据现存储在 QuasarDB 中，企业可以利用其时序查询能力进行分析、监控和运营。

特性与优势 ​

与 QuasarDB 的数据集成提供了一系列特性和优势：

  • 实时数据流：EMQX 专为处理实时数据流而构建，确保了从源系统到 QuasarDB 的数据传输的高效性和可靠性，非常适合需要立即洞察和行动的用例。
  • 高性能时序存储：QuasarDB 的列式引擎针对时序工作负载进行了优化，提供快速的写入吞吐量，并能对大量时间戳数据进行高效的范围查询。
  • 数据转换的灵活性：EMQX 提供了强大的基于 SQL 的规则引擎，允许组织在将数据存储到 QuasarDB 之前进行预处理，支持过滤、路由、聚合和丰富等多种数据转换机制。
  • 批量写入支持：QuasarDB Sink 支持批量写入，减少网络往返次数，提升整体写入吞吐量。

准备工作 ​

本节介绍了在 EMQX 中创建 QuasarDB 数据集成之前需要做的准备工作，包括如何安装并配置 ODBC 驱动程序以及安装 QuasarDB。

前置准备 ​

安装并配置 ODBC 驱动程序 ​

QuasarDB 连接器通过 ODBC 连接数据库。在创建连接器之前，您需要在运行 EMQX 的主机上安装并配置 QuasarDB ODBC 驱动程序。

完整安装说明请参考 QuasarDB ODBC 文档。以下步骤展示了在基于 Debian 的系统上使用驱动程序 3.14.1 版本的典型配置流程。

  1. 下载并安装 QuasarDB C API 包和 ODBC 驱动程序：

    bash
    curl -fsSL -O https://download.quasar.ai/quasardb/3.14/3.14.1/api/c/qdb-api_3.14.1.deb
curl -fsSL -O https://download.quasar.ai/quasardb/3.14/3.14.1/api/odbc/qdb-3.14.1-linux-64bit-odbc-driver.tar.gz
apt-get install -yqq ./qdb-api_3.14.1.deb
tar -C /tmp/qdb_odbc_driver -xf qdb-3.14.1-linux-64bit-odbc-driver.tar.gz

  2. 在 /etc/odbcinst.ini 中注册驱动程序：

    ini
    [qdb_odbc_driver]
Description=Quasardb ODBC Driver
Driver=/tmp/qdb_odbc_driver/lib/libqdb_odbc_driver.so
Setup=/tmp/qdb_odbc_driver/lib/libqdb_odbc_driver.so

  3. 在 /etc/odbc.ini 中创建数据源名称（DSN）条目：

    ini
    [qdb]
Driver = qdb_odbc_driver
Description = QuasarDB ODBC Data Source
#URI = qdb://172.100.239.30:2836
#UID = user_name
#PWD = user_key
#KEY = cluster_public_key

此处配置的 DSN 名称（如 qdb）即为创建连接器时在数据源名称字段中填写的值。

安装并连接到 QuasarDB ​

本节介绍如何使用 Docker 启动 QuasarDB 实例。

  1. 拉取并启动 QuasarDB Docker 镜像：

    bash
    docker run -d --name qdb \
  -p 2836:2836 \
  bureau14/qdb:3.14.1

    TIP

    QuasarDB 要求使用 IP 地址而非主机名进行连接。请在 URI 中使用 127.0.0.1 或实际主机 IP，不支持基于主机名的连接。

  2. 使用 QuasarDB Shell 验证实例是否正常运行：

    bash
    docker run -it --rm bureau14/qdbsh --cluster qdb://127.0.0.1:2836

如需启用用户认证或集群密钥认证，请参考 QuasarDB 安全文档。

创建数据表 ​

在 QuasarDB 中创建用于接收写入数据的表。以下示例创建一张存储温湿度数据的表：

sql
CREATE TABLE temp_hum (temp DOUBLE, hum DOUBLE);

TIP

QuasarDB 数据表始终包含一个隐式的 $timestamp 索引列，创建表时无需声明，但可以在 INSERT 语句中引用它。

创建连接器 ​

本节介绍如何创建连接器，将 EMQX 连接到 QuasarDB。

  1. 进入 EMQX Dashboard，点击集成 -> 连接器。

  2. 点击页面右上角的创建。

  3. 在创建连接器页面，选择 QuasarDB，然后点击下一步。

  4. 输入连接器名称，必须为大小写字母和数字的组合，例如 my_quasardb。

  5. 填写连接信息：

    • URI：输入 QuasarDB 集群的 URI，需使用 IP 地址，例如 qdb://127.0.0.1:2836。默认端口为 2836。
    • 数据源名称：输入在 /etc/odbc.ini 中定义的 DSN 名称，例如 qdb。
    • 用户名：输入用户名（如有）。
    • 密码：输入用户密钥（如有）。
    • 集群公钥：输入集群公钥（如有）。

  6. 高级设置（可选）：详情请参考高级设置。

  7. 点击创建之前，可先点击测试连接，验证 EMQX 是否能成功连接到 QuasarDB。

  8. 点击创建按钮完成连接器创建。页面将弹出创建成功对话框，询问是否立即创建规则。点击创建规则可直接进入规则创建页面且连接器已预先选中；点击返回连接器列表则返回列表，稍后再创建规则。

创建 QuasarDB Sink 规则 ​

本节介绍如何在 Dashboard 中创建一条规则，处理来自 MQTT 主题 t/# 的消息，并通过配置的 Sink 将处理后的数据保存到 QuasarDB 表 temp_hum 中。

  1. 如果您在上一步点击了创建规则，添加动作面板将自动打开，且动作类型已设置为 QuasarDB、连接器已预先选中。可直接跳至第 5 步。

    否则，请进入 EMQX Dashboard，点击集成 -> 规则，点击右上角的创建，然后点击 + 添加动作。

  2. 在左侧 SQL 编辑器中输入规则 ID 及以下 SQL，匹配主题 t/# 下的消息：

    注意：如需自定义 SQL 语法，请确保 SELECT 部分包含了 Sink 所需的所有字段。

    sql
    SELECT
  *
FROM
  "t/#"

    TIP

    如果您是初学者，可点击 SQL 示例和启用调试来学习和测试 SQL 规则。

  3. 在右侧添加动作面板中，从动作类型下拉列表选择 QuasarDB，动作下拉框保持默认的创建动作。

  4. 在连接器下拉框中选择刚创建的 my_quasardb 连接器。也可以点击下拉框旁的按钮创建新连接器，配置参数请参考创建连接器。

  5. 输入 Sink 的名称和可选描述。

  6. 配置 SQL 模板，定义数据写入 QuasarDB 的方式。

    注意

    SQL 模板仅接受 INSERT 语句，不支持 UPDATE、DELETE 等其他语句类型。

    SQL 模板支持占位符变量，如 ${clientid}。QuasarDB 使用 $timestamp 作为隐式时间戳索引列，可使用 now() 插入当前服务器时间。

    注意

    QuasarDB ODBC 驱动程序不支持预处理语句。在 SQL 模板中，所有解析为 STRING 或 BLOB 类型的值都必须手动用单引号（'）包裹。

    sql
    insert into temp_hum($timestamp, temp, hum)
values (now(), ${.temp}, ${.hum})

  7. 备选动作（可选）：定义一个或多个备选动作，以提高消息投递失败时的可靠性。详情请参考备选动作。

  8. 高级设置（可选）：详情请参考 Sink 高级设置。

  9. 点击创建之前，可先点击测试连接，验证 Sink 能否连接到 QuasarDB。

  10. 点击创建按钮完成 Sink 配置，新 Sink 将添加到动作输出中。

  11. 返回创建规则页面，确认配置信息无误后，点击保存生成规则。

至此，您已成功创建规则。您可以在集成 -> 规则页面看到新创建的规则，点击**动作（Sink）**标签可查看新的 QuasarDB Sink。

您还可以点击集成 -> 流程设计器查看拓扑图，确认主题 t/# 下的消息经规则 my_rule 处理后被转发并保存到 QuasarDB。

测试规则 ​

使用 MQTTX 向主题 t/1 发送一条消息以触发规则：

bash
mqttx pub -i emqx_c -t t/1 -m '{ "temp": "27.5", "hum": "41.8" }'

查看 QuasarDB Sink 的运行统计，应有 1 条新的匹配消息和 1 条新的发出消息。在 QuasarDB 中查询 temp_hum 表，验证数据是否已成功写入。

高级设置 ​

本节介绍 QuasarDB 连接器和 Sink 的高级配置选项。在 Dashboard 中进行配置时，您可以展开高级设置，根据具体需求调整以下参数。

连接器高级设置 ​

字段名称描述默认值
连接池大小连接池中维护的并发连接数。连接池过大可能导致资源耗尽，过小则可能限制吞吐量。8
连接超时与 QuasarDB 建立连接时的最大等待时长。5 秒
启动超时时间连接器等待自动启动的资源进入健康状态的最长时间，超时后才响应资源创建请求。5 秒
健康检查间隔连接器对 QuasarDB 连接执行自动健康检查的时间间隔。15 秒
健康检查超时每次健康检查的最大允许时长。60 秒

Sink 高级设置 ​

字段名称描述默认值
缓存池大小负责处理 EMQX 与 QuasarDB 之间数据流的缓冲工作进程数量。高负载场景下可适当调大以提升吞吐量。16
请求超期请求在缓冲区中的最长有效时长。超过此时间仍未发送，或已发送但未收到 QuasarDB 确认的请求，将被丢弃。45 秒
健康检查间隔Sink 对 QuasarDB 连接执行自动健康检查的时间间隔。15 秒
健康检查间隔抖动在健康检查间隔上叠加的随机延迟，用于避免多个节点同时触发健康检查。多个 Action 或 Source 共享同一连接器时尤为有用。0 毫秒
健康检查超时Sink 每次健康检查的最大允许时长。60 秒
缓存队列最大长度每个缓冲工作进程可缓冲的最大字节数。负载存在突发峰值时，可适当调大此值。256 MB
最大批量请求大小单次向 QuasarDB 写入的最大记录数。设置为 1 时禁用批量写入，改为逐条发送。100
请求模式异步模式下，写入 QuasarDB 不阻塞 MQTT 消息发布，吞吐量更高，但可能造成乱序；同步模式下，每次写入等待确认后再继续。异步
请求飞行队列窗口同时允许的最大在途请求数。请求模式为 异步 时，如需保证同一 MQTT 客户端的消息严格有序，应将此值设为 1。100
