Apache Doris に MQTT データを取り込む

注意

Apache Doris とのデータ統合は、EMQX バージョン 5.10.0 以降の Dedicated または Dedicated Flex エディションで利用可能です。

Apache Doris は、高い同時接続性、高性能、使いやすさで知られる最新の大規模並列処理（MPP）分析データベースシステムです。リアルタイム分析やデータウェアハウジングのシナリオに特に適しています。EMQX 5.10.0 では、MQTT データを Apache Doris と統合でき、効率的なデータ保存、リアルタイム分析、強力なデータ可視化を実現します。

本ガイドでは、EMQX Cloud と Apache Doris 間のデータ統合の設定および検証方法について実践的に説明します。

注意

EMQX における Apache Doris データ統合は、Apache Doris バージョン 2.1.7 以降をサポートしています。

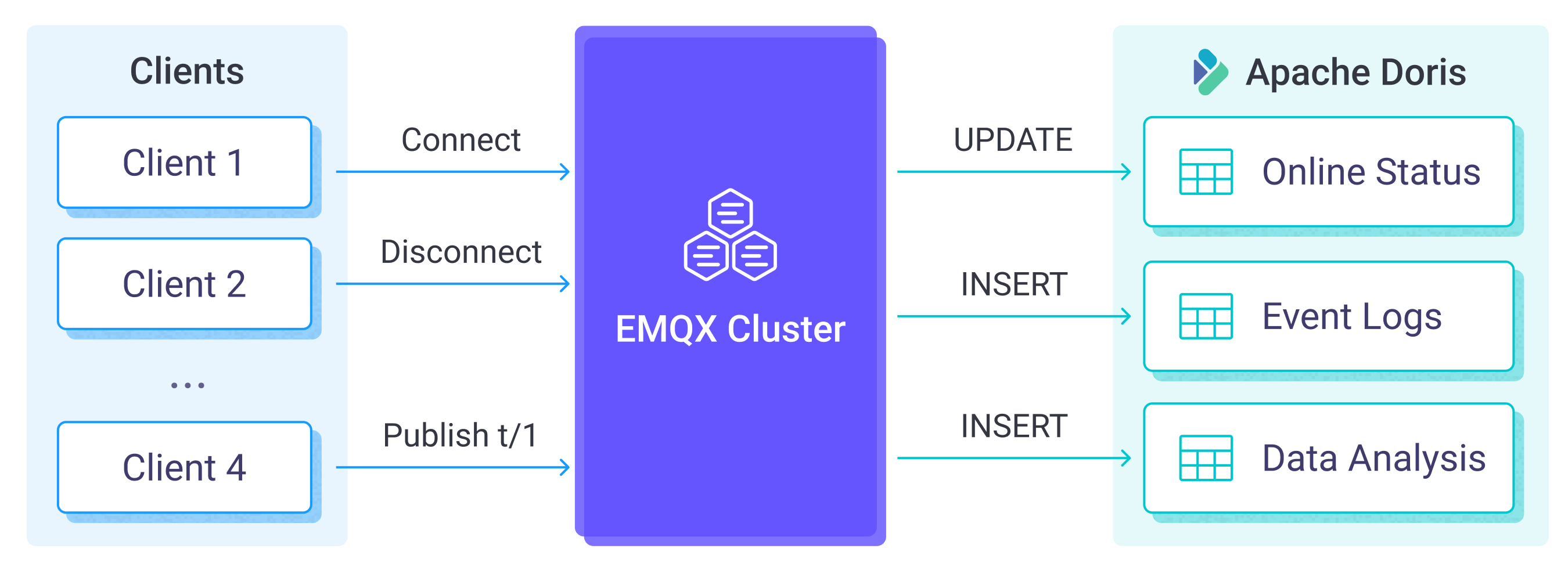

動作概要

Apache Doris とのデータ統合は EMQX Cloud に標準搭載された機能であり、シンプルな設定で複雑なビジネス開発を可能にします。典型的な IoT アプリケーションでは、EMQX Cloud がデバイス接続とメッセージの中継を担当し、Apache Doris はデータストレージプラットフォームとしてデバイスの状態やメタデータ、メッセージデータの保存および分析を担います。

EMQX Cloud はルールエンジンとアクションを介してデバイスのイベントやデータを Apache Doris に転送します。アプリケーションは Apache Doris 内のデータを読み取り、デバイスの状態を把握したり、オンライン・オフラインの記録を取得したり、デバイスデータを分析したりできます。具体的なワークフローは以下の通りです。

IoT デバイスが EMQX Cloud に接続：IoT デバイスが MQTT プロトコルで正常に接続されると、オンラインイベントがトリガーされます。イベントにはデバイス ID、送信元 IP アドレスなどの情報が含まれます。
メッセージのパブリッシュと受信：デバイスはテレメトリや状態データを特定のトピックにパブリッシュします。EMQX Cloud はこれらのメッセージを受信すると、ルールエンジン内でマッチング処理を開始します。
ルールエンジンによるメッセージ処理：組み込みのルールエンジンは、特定のトピックに基づいてメッセージやイベントを処理します。ルールエンジンは対応するルールをマッチングし、データ形式の変換、特定情報のフィルタリング、コンテキスト情報の付加などの処理を行います。
Apache Doris への書き込み：ルールによりメッセージを Apache Doris に書き込む処理がトリガーされます。SQL テンプレートを用いて、ルール処理結果からデータを抽出し SQL を構築、Apache Doris に送信して実行します。これによりメッセージの特定フィールドをデータベースの対応テーブル・カラムに書き込んだり更新したりできます。

イベントおよびメッセージデータが Apache Doris に書き込まれた後は、Apache Doris に接続してデータを読み取り、柔軟なアプリケーション開発が可能です。例えば：

Grafana などの可視化ツールに接続し、データに基づくグラフを生成してデータの変化を表示する。
デバイス管理システムに接続し、デバイス一覧や状態を確認、異常なデバイス挙動を検知して潜在的な問題を早期に解決する。

特長とメリット

Apache Doris とのデータ統合は、以下の特長と利点をビジネスにもたらします。

柔軟なイベント処理：EMQX ルールエンジンを通じて、Apache Doris はデバイスのライフサイクルイベントを処理でき、IoT アプリケーション実装に必要な各種管理・監視タスクの開発を大幅に容易にします。イベントデータを分析することで、デバイスの故障や異常挙動、トレンド変化を迅速に検知し、適切な対応を取れます。
メッセージ変換：メッセージは EMQX ルールを介して多様な処理・変換が可能であり、Apache Doris への保存や利用をより便利にします。
リアルタイムデータ取り込み：Apache Doris は HTTP や JDBC インターフェースによるリアルタイムデータ取り込みをサポートします。EMQX と統合することで、MQTT データを低レイテンシで直接 Doris テーブルに書き込め、即時クエリや分析が求められるシナリオに最適です。
ストリーミング同期：Apache Doris は Flink、Kafka、トランザクションデータベースなどのリアルタイムストリームデータの取り込みもサポートします。これにより、EMQX の MQTT データと他のストリーミングデータを統合した統一パイプラインを構築し、包括的なリアルタイム分析が可能です。
標準 SQL とエコシステム互換性：Doris は MySQL 構文に完全互換で標準 SQL をサポートしており、新言語を学ぶことなく強力な分析クエリを実行できます。BI ツールやクライアントアプリケーションとの連携も容易で、ダッシュボード、レポート、自動化ワークフローに活用できます。
ランタイムメトリクス：各アクションの実行時メトリクス（総メッセージ数、成功/失敗数、現在の処理レートなど）を閲覧可能です。

柔軟なイベント処理、豊富なメッセージ変換、柔軟なデータ操作、リアルタイム監視・分析機能を通じて、効率的で信頼性が高くスケーラブルな IoT アプリケーションを構築でき、ビジネスの意思決定や最適化に役立ちます。

はじめる前に

このセクションでは、EMQX Cloud コンソールで Apache Doris データ統合を作成する前に必要な準備について説明します。Apache Doris サーバーのインストールやデータテーブルの作成が含まれます。

前提条件

ルールの理解
データ統合の理解

ネットワーク設定

データ統合を構成する前に、EMQX Cloudのデプロイメントを作成し、EMQX Cloudと対象サービス間のネットワーク接続を確立していることを確認してください。

Dedicated Flexデプロイメントの場合：
EMQX CloudのVPCと対象サービスのVPC間でVPCピアリング接続を作成します。ピアリング接続が確立されると、EMQX Cloudは対象サービスのプライベートIPアドレスを介してアクセス可能になります。
パブリックIP経由でのアクセスが必要な場合は、NATゲートウェイを構成してアウトバウンド接続を有効にしてください。
BYOC（Bring Your Own Cloud）デプロイメントの場合：
BYOCデプロイメントが稼働しているVPCと対象サービスをホストするVPC間でVPCピアリング接続を作成します。ピアリングが確立されると、対象サービスのプライベートIPアドレスを介してアクセス可能になります。
対象サービスにパブリックIP経由でアクセスする必要がある場合は、クラウドプロバイダーのコンソールを使用してBYOC VPCにNATゲートウェイを構成してください。

Apache Doris サーバーのインストール

公式ガイドに従い、Docker Compose を使ってローカル環境に Doris を起動してください。

データテーブルの作成

MySQL クライアントを使って Doris Frontend に接続し、コマンドを発行します。詳細は公式ドキュメントを参照してください。

例：

mysql -uroot -P9030 -h127.0.0.1

Apache Doris には以下のデータベースと2つのテーブルを作成する必要があります。

emqx_messages テーブル：クライアント ID、トピック、ペイロード、作成日時を保存します。
emqx_client_events テーブル：クライアント ID、イベントタイプ、作成日時を保存します。

sql

create database mqtt;
use mqtt;

create table if not exists
  emqx_messages(
    clientid varchar,
    topic string,
    payload string,
    created_at datetime
  )
  properties (replication_num = 1);

create table if not exists
  emqx_client_events(
    clientid varchar,
    event varchar,
    created_at datetime)
  properties (replication_num = 1);

コネクターの作成

このセクションでは、EMQX Cloud から Apache Doris サーバーへデータを送信するためのコネクターの作成方法を説明します。

デプロイメント画面に移動し、左側のナビゲーションメニューから データ統合 をクリックします。
初めてコネクターを作成する場合は、データ永続化 カテゴリの中から Doris を選択します。既にコネクターを作成済みの場合は、新しいコネクター を選択し、続いて データ永続化 カテゴリの中から Doris を選択します。
新しいコネクター ページで以下の情報を設定します。
- コネクター名：システムが自動的に名前を生成します。
- サーバーホスト：127.0.0.1:9030 または Apache Doris サーバーがリモートの場合は実際のホスト名を入力します。
- データベース名：mqtt を入力します。
- ユーザー名：root を入力します。
- パスワード：public を入力します。
ビジネス要件に応じて詳細設定（任意）を行います。
新規作成 をクリックする前に、テスト ボタンを押してコネクターが Apache Doris サーバーに接続できるか確認できます。
画面下部の 新規作成 ボタンをクリックしてコネクターの作成を完了します。

メッセージ保存用ルールの作成

このセクションでは、ソース MQTT トピック t/# からのメッセージを処理し、処理結果を設定済みのアクションを介して Apache Doris の emqx_messages テーブルに保存するルールの作成方法を説明します。

ルールエリアで 新しいルール をクリックするか、作成したコネクターの アクション 列にある新規ルールアイコンをクリックします。
ルール ID に my_rule と入力し、SQL エディター に以下の文を設定します。これはトピック t/# 配下の MQTT メッセージを Apache Doris に保存することを意味します。
注意：独自の SQL 構文を指定する場合は、アクションで必要なすべてのフィールドを SELECT 部分に含めていることを確認してください。
sql
```
SELECT
  *
FROM
  "t/#"
```
TIP
初心者の方は、SQL Examples と Try It Out をクリックして SQL ルールの学習とテストを行えます。
次へをクリックしてアクションを追加します。
コネクター ドロップダウンから先ほど作成したコネクターを選択します。
利用する機能に応じて SQL テンプレート を設定します。
注意：これは事前処理された SQL なので、フィールドは引用符で囲まず、文末にセミコロンを付けないでください。
sql
```
INSERT INTO emqx_messages(clientid, topic, payload, created_at) VALUES(
  ${clientid},
  ${topic},
  ${payload},
  FROM_UNIXTIME(${timestamp}/1000)
)
```
SQL テンプレート内でプレースホルダ変数が未定義の場合、SQL テンプレート 上部の Undefined Vars as Null スイッチでルールエンジンの動作を切り替えられます。
- 無効（デフォルト）：ルールエンジンは未定義変数に文字列 undefined をデータベースに挿入します。
- 有効：未定義変数の場合、ルールエンジンは NULL をデータベースに挿入します。
  TIP
  可能な限りこのオプションは有効にしてください。無効にするのは後方互換性確保時のみ推奨されます。
フォールバックアクション（任意）：メッセージ配信失敗時の信頼性向上のため、1つ以上のフォールバックアクションを定義できます。詳細はフォールバックアクションを参照してください。
確認ボタンをクリックしてアクション設定を完了します。
新しいルールが成功しました ポップアップで ルールに戻る をクリックし、データ統合の設定チェーンを完了します。

イベント記録用ルールの作成

このセクションでは、クライアントのオンライン/オフライン状態を記録し、イベントデータを設定済みアクションを介して Apache Doris の emqx_client_events テーブルに保存するルールの作成方法を説明します。

ルール作成手順はメッセージ保存用ルールの作成とほぼ同様ですが、SQL ルール構文と SQL テンプレートが異なります。

オンライン/オフライン状態記録用のルールは、SQL エディター に以下の文を入力します。

sql

SELECT
  *
FROM
  "$events/client/connected", "$events/client/disconnected"

クライアイベントデータをデータテーブルに挿入するには、以下の SQL テンプレートを使用します。

sql

INSERT INTO emqx_client_events(clientid, event, created_at) VALUES (
  ${clientid},
  ${event},
  FROM_UNIXTIME(${timestamp}/1000)
)

ルールのテスト

MQTTX を使ってトピック t/1 にメッセージを送信し、オンライン/オフラインイベントをトリガーします。

bash

mqttx pub -i emqx_c -t t/1 -m '{ "msg": "hello Apache Doris" }'

2つのアクションの稼働状況を確認してください。新しい受信メッセージと送信メッセージがそれぞれ1件ずつ、イベントレコードが2件あるはずです。

emqx_messages データテーブルにデータが書き込まれているか確認します。

bash

mysql> select * from emqx_messages;
+----------+-------+--------------------------+---------------------+
| clientid | topic | payload                  | created_at          |
+----------+-------+--------------------------+---------------------+
| emqx_c   | t/1   | { "msg": "hello Apache Doris" } | 2022-12-09 08:44:07 |
+----------+-------+--------------------------+---------------------+
1 row in set (0.01 sec)

emqx_client_events テーブルにデータが書き込まれているか確認します。

bash

mysql> select * from emqx_client_events;
+----------+---------------------+---------------------+
| clientid | event               | created_at          |
+----------+---------------------+---------------------+
| emqx_c   | client.connected    | 2022-12-09 08:44:07 |
| emqx_c   | client.disconnected | 2022-12-09 08:44:07 |
+----------+---------------------+---------------------+
2 rows in set (0.00 sec)
